INTRODUCCIÓN
Las válvulas de bola motorizadas son un equipo vital en numerosas aplicaciones. Este modelo abre y cierra en 6-8 segundos y permanece en su nueva posición sin apenas consumir energía. Esta es una diferencia clave entre las válvulas de bola motorizadas y muchas válvulas solenoides. La mayoría de las válvulas solenoides se energizan continuamente cuando están en una nueva posición, mientras que las válvulas de bola motorizadas solo consumen energía cuando cambian de abiertas a cerradas, o viceversa.
El modelo de retorno automático de 2 cables es perfecto para situaciones en las que la válvula debe cerrarse en caso de pérdida de energía. La válvula se puede energizar para abrir y dejar conectada, con un consumo de energía insignificante una vez completamente abierta. Para cerrar, simplemente corte la energía a la válvula. Esta válvula es conveniente porque se puede operar con un simple interruptor de encendido y apagado. Cuando está encendida, permanecerá abierta, cuando se apaga (o se pierde la energía por alguna otra razón) la válvula se cierra automáticamente.
CARACTERÍSTICAS
APLICACIONES
RENDIMIENTO DE OPERACIÓN
DESPUÉS DEL CABLEADO
|
DESCONECTAR EL CABLEADO
|

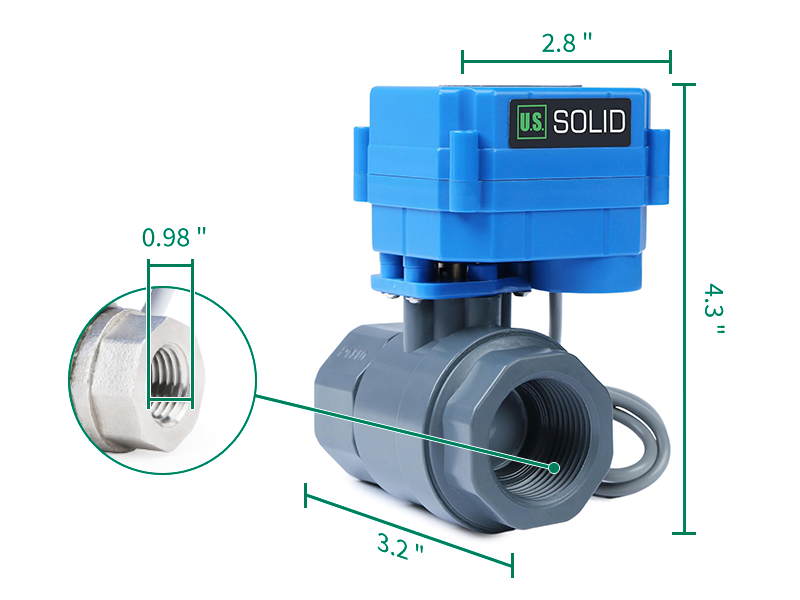

ESPECIFICACIONES
| Modelo | USS-MSV00093 | Marca | U.S. Solid |
|---|---|---|---|
| Tamaño | 1" | Tipo de Cableado | Retorno Automático de 2 Hilos |
| Material de la Válvula | UPVC | Sello de Bola | PTFE |
| Tiempo de Operación | 6 - 8 Segundos | Voltaje de Funcionamiento | 9-36V AC/DC |
| Potencia Máxima | 5 W | Par Máximo | 2 N m |
| Presión Máxima del Medio | 1.0 Mpa | Rango de Temperatura del Medio de Flujo | 1°C a 55°C |
| Vida Útil Esperada | 50,000 a 80,000 Ciclos | Tipo de Orificio | Completo |
| Tipo de Rosca | NPT/G | Estado de Operación | Normalmente Cerrada |
| Rango de Temperatura Ambiente | 1°C a 50°C | Clasificación de Cerramiento | IP65 |
CALIDAD Y SEGURIDAD CERTIFICADAS CE
PREGUNTAS FRECUENTES
1. ¿Cuál es el grado de impermeabilidad de esta válvula?
La carcasa del motor tiene una clasificación IP65 de protección contra ingreso. Si se instala permanentemente en exteriores, se recomienda colocarla bajo un refugio o en una caja protectora para evitar la exposición prolongada a la lluvia.
2. ¿Cuál es la diferencia entre N.C. (Normalmente Cerrada) y N.O. (Normalmente Abierta)?
En una válvula N.C., está cerrada sin energía y se abre cuando se energiza. Por el contrario, en una válvula N.O., está abierta sin energía y se cierra cuando se energiza, bloqueando el flujo de fluido o gas.
3. ¿Cuál es la diferencia entre Puerto Completo y Puerto Estándar?
En una válvula de puerto completo, el diámetro interno de la válvula es el mismo que el de la tubería a la que está conectada. En una válvula de puerto estándar, el diámetro interno de la válvula es menor que el tamaño de la tubería.
4. ¿Se puede usar para agua potable?
SÍ. La válvula de bola motorizada está hecha de UPVC sin plomo.
5. Para las válvulas de retorno automático, ¿cuál es el tiempo mínimo de encendido requerido para el almacenamiento eléctrico para permitir el cierre cuando se apaga la energía?
Para asegurar la funcionalidad de reinicio automático cuando se desconecta la energía, es esencial alimentar el dispositivo durante aproximadamente un minuto para cargar el condensador en las válvulas de bola motorizadas de retorno automático de 2 cables.
6. ¿Se puede usar esta válvula para propano?
Sí, nuestras válvulas de bola motorizadas son adecuadas para usar con propano.
ADVERTENCIA
1. Para los modelos de 2 cables con polaridad inversa y de 3 cables, la válvula está desenergizada cuando está completamente abierta o cerrada. Otros modelos pueden consumir una cantidad insignificante de energía cuando están completamente abiertos, y el modelo de 5 cables consume energía cuando está cerrado para mantener las luces indicadoras operativas. Consulte la hoja de especificaciones para obtener información detallada.
2.Las válvulas que se muestran en esta hoja no están diseñadas para ser operadas manualmente. Intentar abrir o cerrar la válvula manualmente puede resultar en daños a la válvula o lesiones.
3.Solo los modelos de retorno automático volverán a la posición cerrada en caso de un corte de energía. Todos los demás modelos permanecerán en su posición actual. Si esto es una preocupación, considere comprar un modelo de retorno automático.
4.Aunque las válvulas de bola motorizadas tienen una clasificación IP65, lo que las hace resistentes a las salpicaduras de agua, se recomienda encerrar la válvula en una carcasa protectora si se instala permanentemente al aire libre para garantizar una durabilidad a largo plazo.
5.Estas válvulas están diseñadas con características de limitación de energía, lo que les permite ser alimentadas continuamente sin riesgo de sobrecalentamiento. Sin embargo, siempre asegúrese de una instalación adecuada y del cumplimiento de las pautas del fabricante para mantener un funcionamiento seguro.
Atributos de la Válvula
Estados de Operación:
Normalmente Cerrada: La válvula está cerrada cuando no hay energía y se abre cuando se enciende.
Normalmente Abierta: La válvula está abierta cuando no hay energía y se cierra cuando se enciende.
Tipos de Puerto:
Puerto Completo: Tiene un paso interno amplio, lo que resulta en una baja resistencia al flujo de agua.
Puerto Estándar: Cumple con los requisitos de uso regular.
Clasificación de Protección contra Ingreso:
Las válvulas tienen una clasificación de protección contra ingreso de IP65. El primer dígito 6 indica una estanqueidad completa al polvo. El segundo dígito 5 significa protección contra chorros de agua desde cualquier dirección. Son adecuadas para una variedad de entornos complejos, resistiendo eficazmente la intrusión de polvo y agua para garantizar un funcionamiento fiable.
ESQUEMAS DE CABLEADO
Tenga en cuenta: Para garantizar la funcionalidad de reinicio automático cuando se desconecta la energía, es esencial alimentar el dispositivo durante aproximadamente un minuto para cargar el condensador en las válvulas de bola motorizadas de retorno automático de 2 hilos.
TABLA DE RESISTENCIA QUÍMICA PARA MATERIALES DE ASIENTO DE VÁLVULAS DE BOLA
