EINLEITUNG
Intelligente WLAN-Kugelhahnsteuerungen repräsentieren die nächste Generation der automatisierten Fluidsteuerung und vereinen industrielle Leistung mit intuitiver Fernsteuerung. Im Gegensatz zu herkömmlichen Magnetventilen, die permanent unter Spannung stehen, verbraucht dieser motorisierte Kugelhahn nur beim Umschalten Strom – das reduziert den Energieverbrauch und die Wärmeentwicklung und verlängert die Lebensdauer.

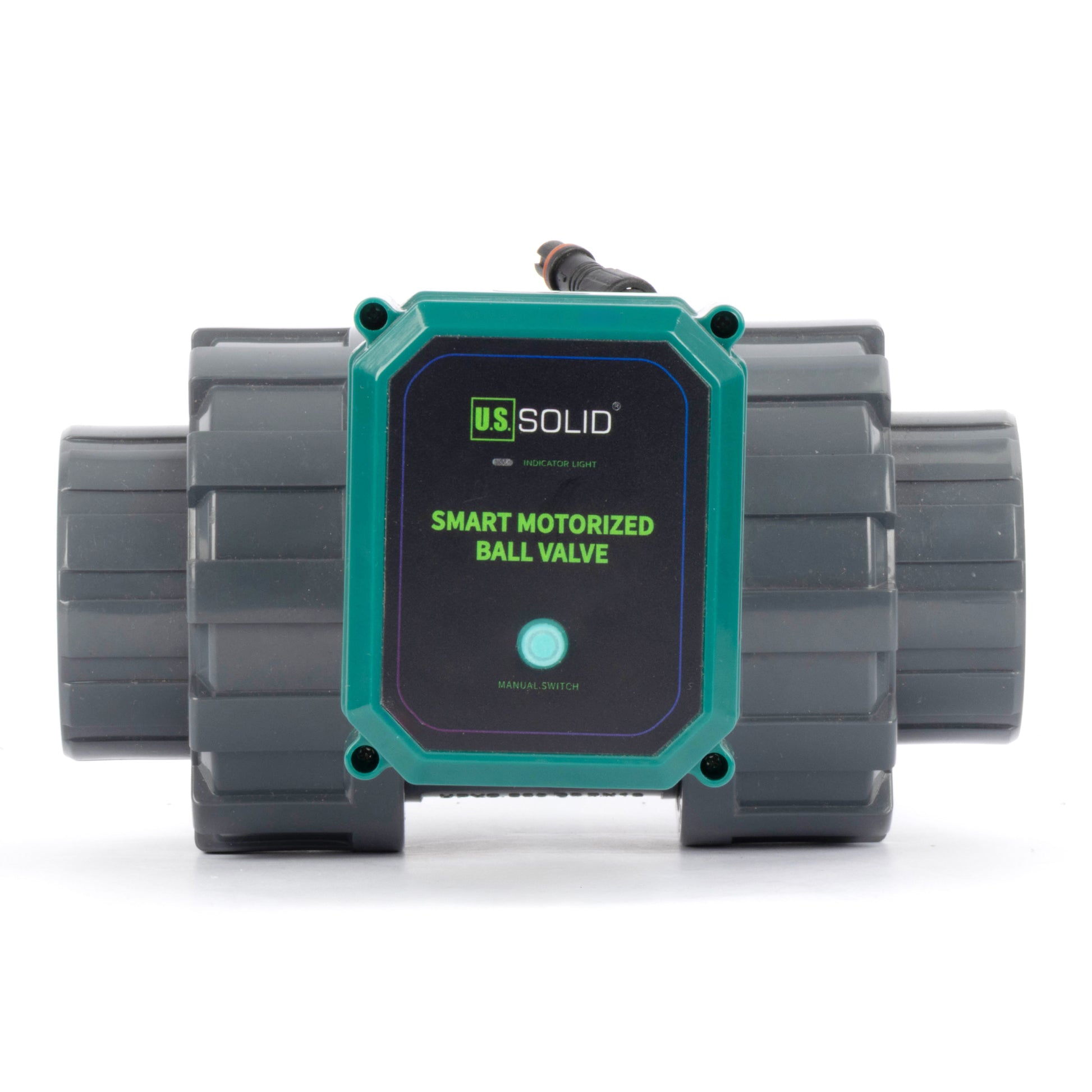

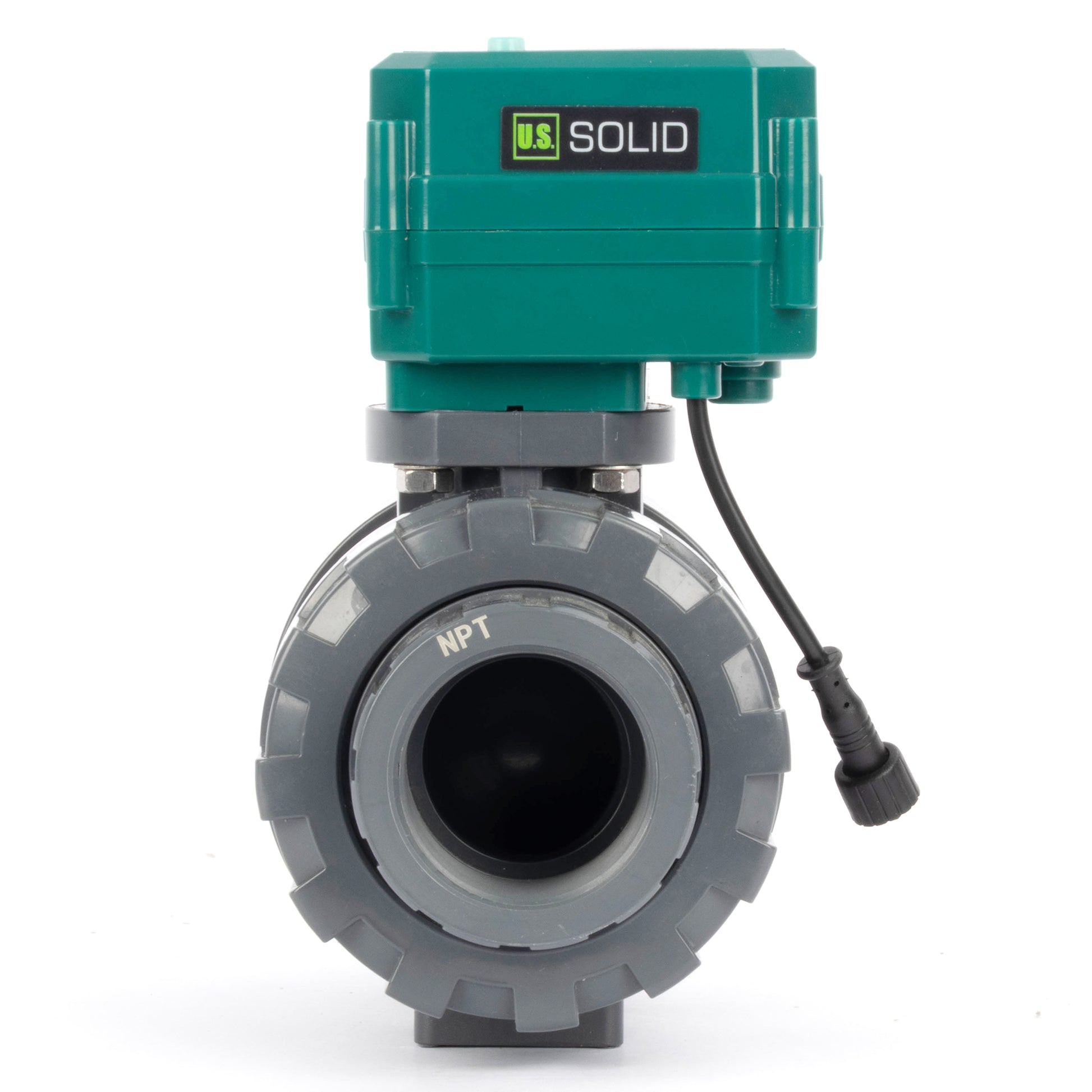

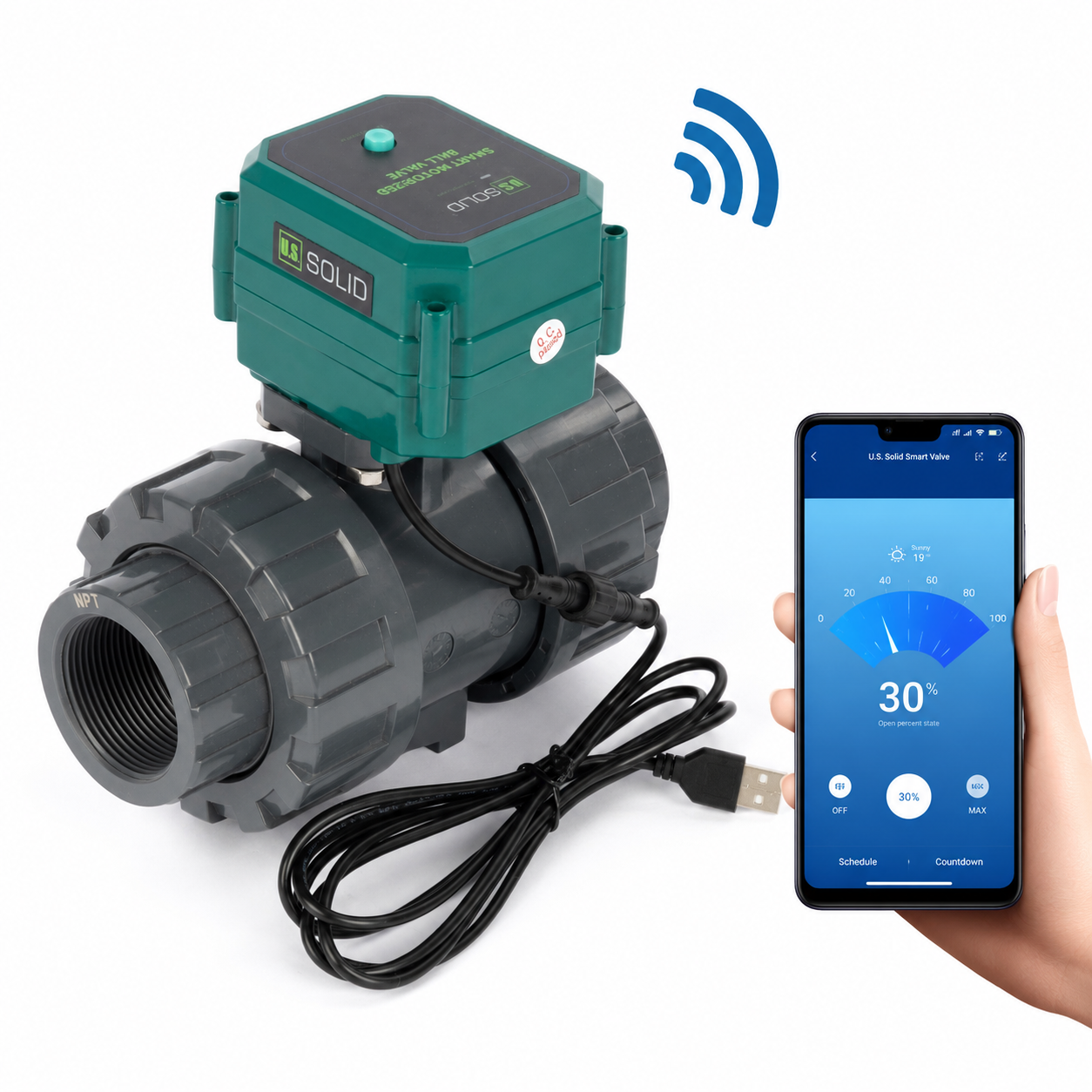

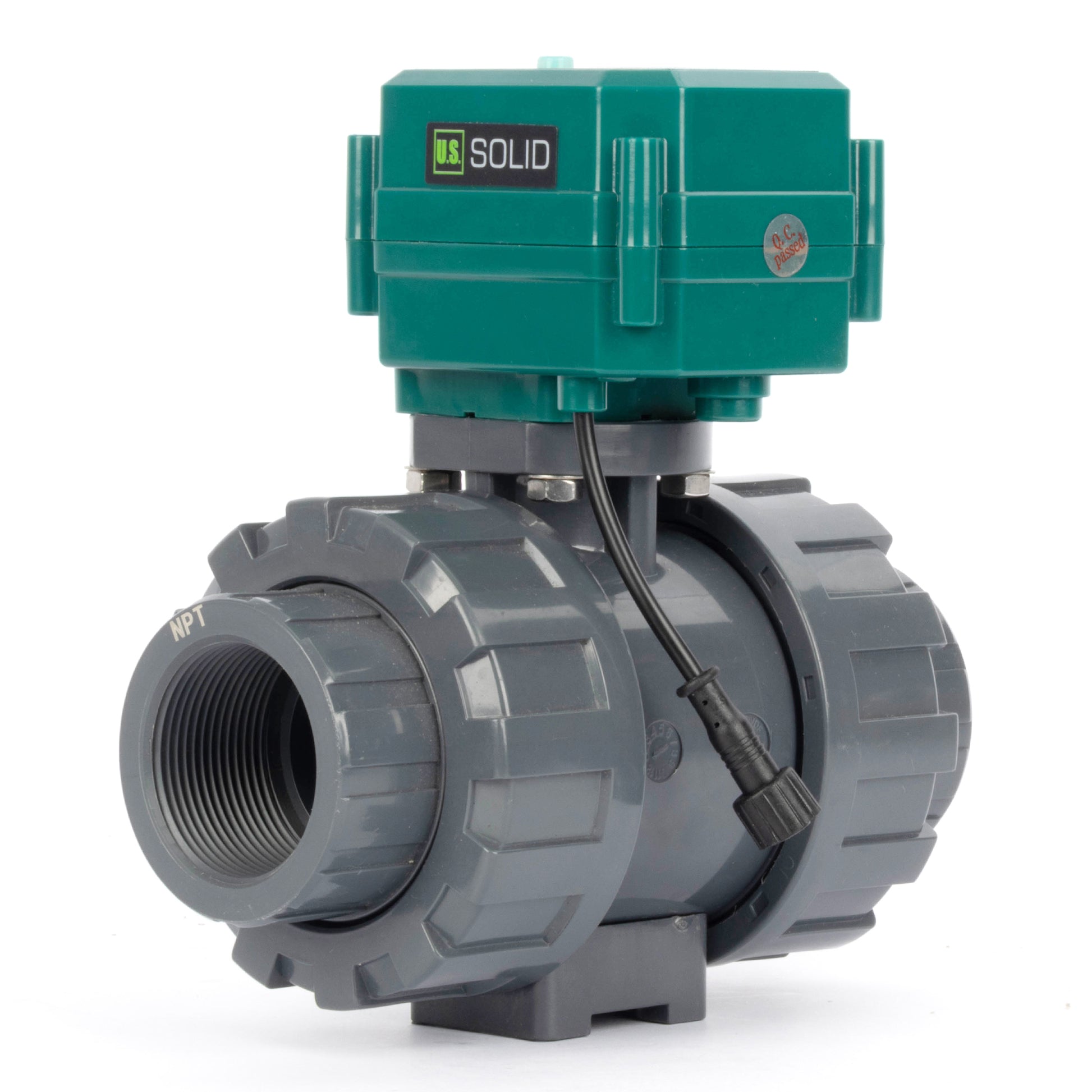

Der intelligente WLAN-Kugelhahn-Controller U.S. Solid ermöglicht das ferngesteuerte Öffnen und Schließen sowie die Echtzeit-Statusüberwachung per Smartphone-App. Er eignet sich ideal für Bewässerung, Sanitärinstallationen, Pools, Gewächshäuser und Smart-Home-Systeme.
FEATURES
APPLICATIONS
BETRIEBSLEISTUNG
NACH DER VERKABELUNG
VERKABELUNG TRENNEN
Technische Daten
| Modell | USS-MSV80001 | Marke | U.S. Solid |
| Größe | 1 1/4" | Verdrahtungstyp | Automatische Rückkehr |
| Ventilmaterial | PVC | Gehäusebewertung | IP65 |
| Betriebszeit | 8 - 10 Sekunden | Betriebsspannung | 5 V Gleichstrom |

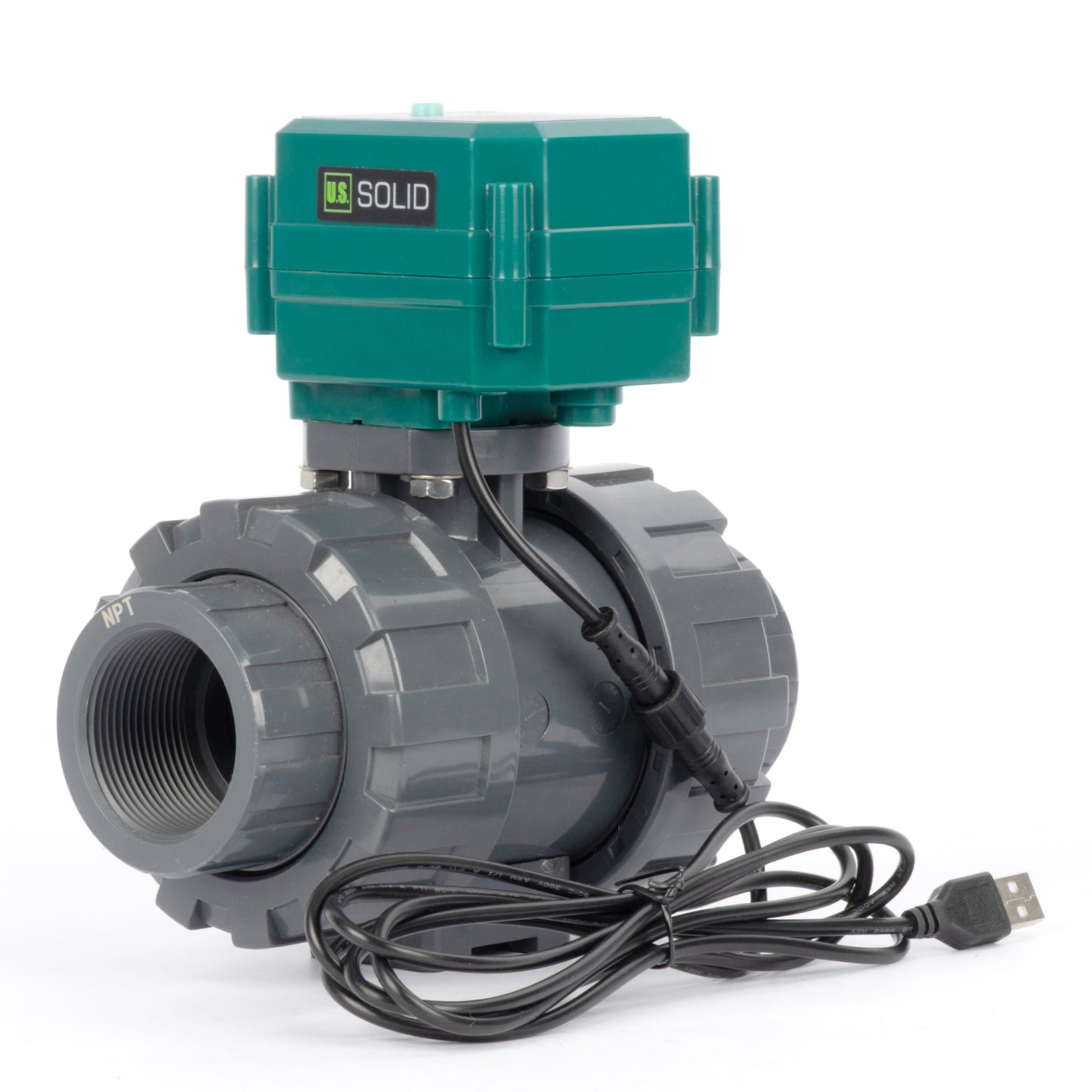

| Verdrahtungsmethode | USB | Durchflussöffnung | 40 mm |
| Maximale Leistung | 5 W | Maximales Drehmoment | 10 N m |
| Maximaler Mitteldruck | <10 bar | Temperaturbereich für das Strömungsmedium | 0 °C bis 90 °C |
| Lebenserwartung | >80.000 - 100.000 Zyklen | Bohrungstyp | Voll |
| Gewindeart | NPT | Betriebszustand | Normalerweise geschlossen |
| Umgebungstemperaturbereich | -20 °C bis 45 °C | Kugeldichtung | PTFE |
*Um die vollständige Tabelle auf Mobilgeräten anzuzeigen, wischen Sie bitte auf dem Bildschirm nach links oder rechts.
CE-ZERTIFIZIERTE QUALITÄT & SICHERHEIT
FAQ
1. Welche Schutzart hat dieses Ventil gegen Wasser?
Das Motorgehäuse ist gemäß IP65 gegen Eindringen von Wasser geschützt. Bei dauerhafter Installation im Freien wird empfohlen, es unter einem Dach oder in einem Schutzgehäuse zu platzieren, um längere Einwirkung von Regen zu verhindern.
2. Was ist der Unterschied zwischen einem N.C.-Ventil (normalerweise geschlossen) und einem N.O.-Ventil (normalerweise offen)? Ein N.C.-Ventil ist im Ruhezustand geschlossen und öffnet sich bei Stromzufuhr. Ein N.O.-Ventil hingegen ist im Ruhezustand geöffnet und schließt sich bei Stromzufuhr, wodurch der Durchfluss von Flüssigkeiten oder Gasen unterbrochen wird. 3. Was ist der Unterschied zwischen einem Ventil mit vollem Durchgang und einem Ventil mit Standarddurchgang? Bei einem Ventil mit vollem Durchgang entspricht der Innendurchmesser des Ventils dem Durchmesser des angeschlossenen Rohrs. Bei einem Ventil mit Standarddurchgang ist der Innendurchmesser des Ventils kleiner als der Rohrdurchmesser. 4. Kann dieses Produkt für Trinkwasser verwendet werden?
——————
5. Wie lange muss die elektrische Speicherkapazität bei automatischen Rückschlagventilen mindestens eingeschaltet bleiben, damit diese sich bei Stromausfall schließen?
Um die automatische Rückstellfunktion nach dem Trennen der Stromversorgung zu gewährleisten, muss das Gerät bei motorisierten 2-Draht-Kugelhähnen mit automatischer Rückstellung etwa eine Minute lang mit Strom versorgt werden, um den Kondensator aufzuladen.
6. Kann dieses Ventil für Propangas verwendet werden?
Ja, unsere motorisierten Kugelhähne sind für die Verwendung mit Propangas geeignet.
WARNUNG
1. Bei 2-Draht-Modellen mit umgekehrter Polarität und 3-Draht-Modellen ist das Ventil im vollständig geöffneten oder geschlossenen Zustand stromlos. Andere Modelle verbrauchen im vollständig geöffneten Zustand möglicherweise nur eine vernachlässigbare Menge Strom. Das 5-Draht-Modell benötigt im geschlossenen Zustand Energie, um die Kontrollleuchten zu betreiben. Detaillierte Informationen finden Sie im Datenblatt.
2. Die in diesem Datenblatt abgebildeten Ventile sind nicht für die manuelle Bedienung ausgelegt. Der Versuch, das Ventil manuell zu öffnen oder zu schließen, kann zu Schäden am Ventil oder zu Verletzungen führen.
3. Nur Modelle mit automatischer Rückstellung kehren bei einem Stromausfall in die geschlossene Position zurück. Alle anderen Modelle bleiben in ihrer aktuellen Position. Wenn Ihnen dies wichtig ist, sollten Sie den Kauf eines Modells mit automatischer Rückstellung in Betracht ziehen.
4. Obwohl die motorisierten Kugelventile die Schutzart IP67 besitzen und somit gegen Spritzwasser geschützt sind, wird empfohlen, sie bei dauerhafter Installation im Außenbereich in einem Schutzgehäuse zu montieren, um eine lange Lebensdauer zu gewährleisten.
5. Diese Ventile sind mit einer Leistungsbegrenzung ausgestattet, sodass sie ohne Überhitzungsgefahr dauerhaft betrieben werden können. Achten Sie jedoch stets auf eine fachgerechte Installation und die Einhaltung der Herstellerrichtlinien, um einen sicheren Betrieb zu gewährleisten.
Ventileigenschaften
Betriebszustände:
Normalerweise geschlossen: Das Ventil ist geschlossen, wenn die Stromversorgung ausgeschaltet ist, und öffnet sich, wenn die Stromversorgung eingeschaltet ist.
Normalerweise geöffnet: Das Ventil ist im stromlosen Zustand geöffnet und schließt sich bei Stromzufuhr.
Anschlussarten:
Voller Durchgang: Verfügt über einen breiten Innendurchfluss, was einen geringen Strömungswiderstand ermöglicht.
Standard-Anschluss: Erfüllt die Anforderungen des regulären Gebrauchs.
Schutzart:
Die Ventile haben die Schutzart IP67. Die 6 in IP67 steht für vollständige Staubdichtigkeit. Die 7 in IP67 bedeutet Schutz gegen Untertauchen in bis zu 1 Meter Wassertiefe für 30 Minuten. Sie eignen sich für eine Vielzahl komplexer Umgebungen und widerstehen effektiv dem Eindringen von Staub und Wasser, um einen zuverlässigen Betrieb zu gewährleisten.
SCHALTPLÄNE
Bitte beachten Sie: Um die automatische Rückstellfunktion nach dem Trennen der Stromversorgung zu gewährleisten, muss das Gerät bei 2-Draht-Motorkugelventilen mit automatischer Rückstellung für ca. eine Minute mit Strom versorgt werden, um den Kondensator aufzuladen.
