Einleitung
Ein Magnetventil ist eine Schlüsselkomponente in Fluidsteuerungssystemen und wird in Anwendungen wie Bewässerung, Verbrennungsmotoren und pneumatischen Systemen eingesetzt. Es nutzt ein elektrisches Signal, um eine Magnetspule zu aktivieren. Dadurch entsteht ein Magnetfeld, das einen Kolben bewegt und das Ventil öffnet oder schließt. Dies ermöglicht eine schnelle und präzise Steuerung des Flüssigkeits- oder Gasflusses und macht Magnetventile für einen effizienten Systembetrieb unerlässlich.

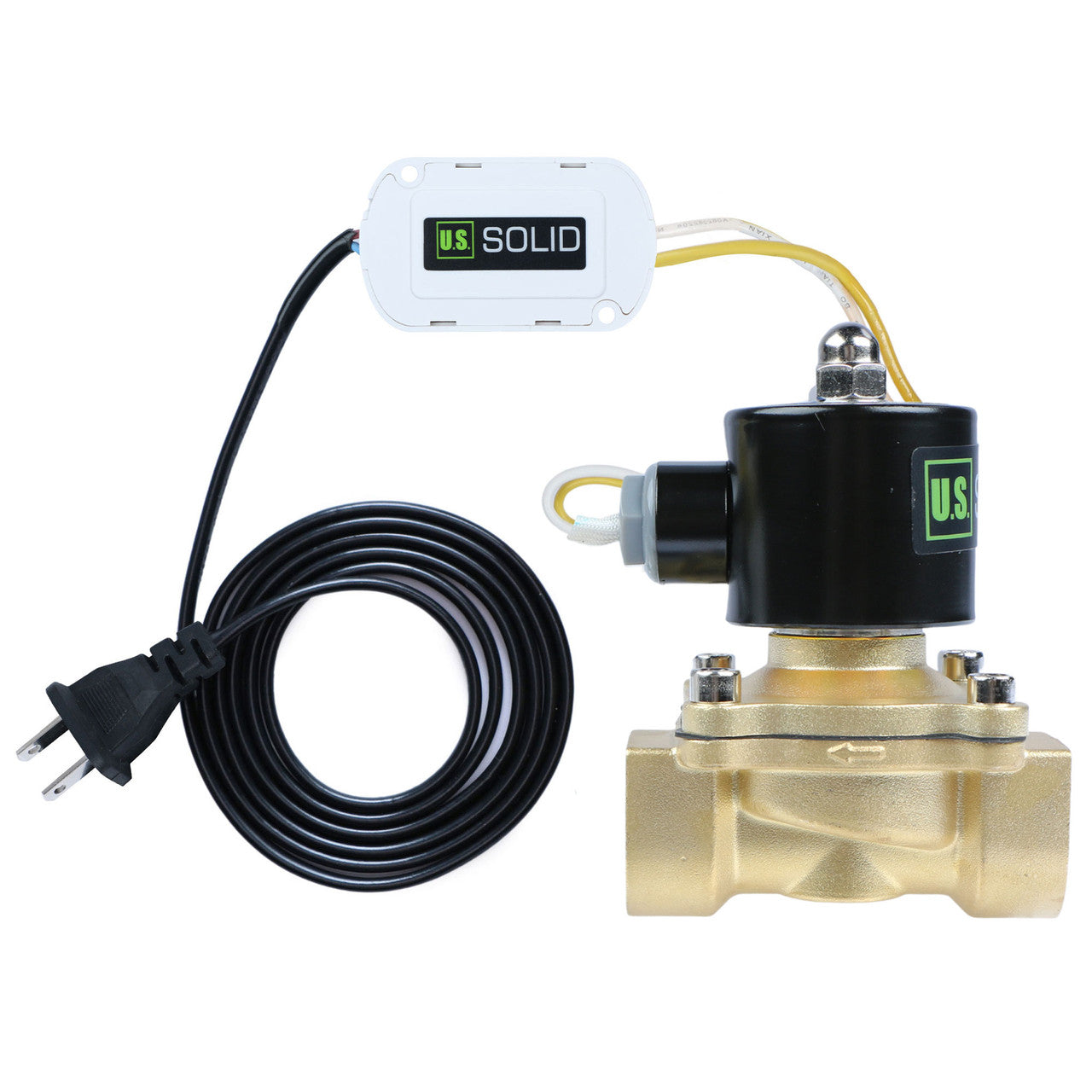

Das intelligente Magnetventil U.S. Solid ist ein hochmodernes Magnetventil mit integrierter intelligenter Steuerungstechnologie. Steuern Sie das Ventil einfach per WLAN mit Ihrem Mobilgerät – eine komplizierte Installation ist nicht erforderlich. Laden Sie einfach die App herunter, verbinden Sie sich mit dem WLAN und öffnen oder schließen Sie das Ventil mit wenigen Klicks. Genießen Sie im Vergleich zu herkömmlichen Ventilen unübertroffenen Komfort und Benutzerfreundlichkeit. Ideal zur Steuerung von Wasser, Gas oder anderen Flüssigkeiten – jederzeit zuverlässig und präzise.
Sollten Sie das Ventil über einen längeren Zeitraum geöffnet halten müssen, empfehlen wir Ihnen den Kauf eines U.S. Solid Smart Ball Valve.
Anwendungen
Smart Control
Das intelligente Magnetventil verfügt über eine Smart-Control-Funktion, mit der Sie Ihr Magnetventil bequem per Smartphone steuern können. Sobald das Ventil mit Ihrem WLAN verbunden ist, können Sie es auch von unterwegs fernsteuern.
Diese Funktion ermöglicht eine nahtlose und komfortable Bedienung des Ventils von überall und jederzeit. Zusätzlich zu den Smart-Control-Funktionen ist das Magnetventil mit einem manuellen Schalter ausgestattet, der für zusätzliche Sicherheit sorgt.
Ventilmerkmale
- Normalerweise geschlossen: Geschlossen im stromlosen Zustand, öffnet sich bei Stromzufuhr.
- NPT / G-Gewinde (1"): NPT (National Pipe Taper) und G (BSPP)-Gewinde zur Erfüllung verschiedener globaler Spezifikationen, gewährleistet eine sichere Abdichtung mit teflon tape.
- Ventilkörpermaterial: Gefertigt aus robustem Messing. Nicht für Trinkwasseranwendungen geeignet.
- Schnelle Reaktionszeit: Öffnet/schließt in weniger als einer Sekunde, mit einer Lebensdauer von über einer Million Zyklen bei ordnungsgemäßer Wartung.
- Niederdruckstart: Dieses Ventil ist für den Niederdruckstart ausgelegt und kann mit minimalem Druck von weniger als 0,1 bar betrieben werden, was vielseitige Einsatzmöglichkeiten bei niedrigen Druckverhältnissen gewährleistet.
- Viton Dichtung: Dank einer robusten Viton-Dichtung ist dieses Ventil temperaturbeständig und resistent gegen korrosive Chemikalien und Flüssigkeiten wie Benzin, Öle, Diesel und Schmierstoffe.
- Halbdirekt: Die neue Serie wurde für verbesserte Effizienz überarbeitet und zeichnet sich durch ein kompakteres Design und erhöhte mechanische Belastbarkeit aus.
Benutzerhandbuch
Informationen zur Verwendung dieses Produkts finden Sie im user manual oder im Video tutorial video.
Technische Daten
| Modell | USS2-00404 | Portgröße | 1" | ||
| Gewindeart | NPT / G | Körpermaterial | Messing | ||
| Operationsart | Halbdirekt | Verdrahtungstyp | Anschlussdraht | ||
| Betriebsmodus | Normalerweise geschlossen | Durchflussöffnung | 25 mm | ||
| Durchflusswert | 12 CV | Dichtung/Membran/Dichtung | Viton | ||
| Betriebszeit | ≤1s | Nennspannung | Wechselstrom 110 V / 220 V, ± 10 % | ||
| IP-Schutzart | IP65 | Leistung | 21 VA | ||
| Betriebstemperatur | 14℉-248℉ (-10℃-120℃) | Geeignete Flüssigkeitsviskosität | 20 cst Unter | ||
| Betriebsdruck | Luft/Wasser/Dieselkraftstoff/Kerosin: 0-7 bar (0-101 PSI); Öl: 0-5 bar (0-72 PSI) | Geeignete Medien | Luft, Wasser, Öl, Erdgas, Dieselkraftstoff, Kerosin usw. | ||
| Nettogewicht | 2,20 Pfund | Produktabmessungen | 4,84" x 2,48" x 4,61" | ||
Funktionsprinzip
- Direktwirkende Magnetventile arbeiten, indem sie bei Stromzufuhr den Kolben mithilfe elektromagnetischer Kraft direkt anheben und so den Durchfluss ermöglichen. Eine Feder bringt ihn bei Stromabschaltung wieder in die geschlossene Position. Sie zeichnen sich durch einfache Konstruktion und schnelle Reaktionszeit aus, sind aber auf Anwendungen mit niedrigem Druck und geringem Durchfluss, einschließlich Vakuumsystemen, beschränkt.
- Pilotgesteuerte Magnetventile funktionieren, indem beim Anlegen von Spannung zunächst ein kleines Pilotventil geöffnet wird, welches dann den Systemdruck nutzt, um das Hauptventil zu betätigen. Beim Abschalten der Spannung schließt das Pilotventil und das Hauptventil setzt sich zurück. Diese Bauweise ermöglicht die effiziente Steuerung von Hochdruck- und Großdurchflusssystemen bei minimalem Energieverbrauch, benötigt jedoch einen Mindestbetriebsdruck für den ordnungsgemäßen Betrieb.
FAQ
Problem 1: Welches Dichtungsmaterial, VITON oder NBR, eignet sich besser für die Verwendung mit Benzin, Kerosin oder anderen Erdölprodukten?
VITON. Es ist das bessere Material. Aufgrund seiner hervorragenden Beständigkeit gegenüber hohen Temperaturen, Chemikalien und Kraftstoffen ist VITON die erste Wahl. Für Langzeit- oder anspruchsvolle Anwendungen ist VITON NBR überlegen.
Problem 2: Können diese Magnetventile über längere Zeiträume kontinuierlich betrieben werden?
Diese Ventile sollten weniger als 8 Stunden mit Strom versorgt werden. Obwohl die meisten Ventile nicht mehr als 18 W Leistung benötigen, befinden sich die Spulen in einem geschlossenen Bereich und können bei zu langer Bestromung durchbrennen. Wir empfehlen, die Spule mit einem Computerlüfter zu kühlen, falls ein Dauerbetrieb erforderlich ist.
Problem 3: Wie lange sollte man zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten unseres Magnetventils warten?
Es wird empfohlen, zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten eine Abkühlzeit von etwa 20 Minuten einzuhalten. Die genaue Abkühlzeit kann je nach Umgebungstemperatur und Betriebsbedingungen variieren.
Der Pfeil auf dem Ventil zeigt die Durchflussrichtung an. Die meisten U.S. Solid-Ventile sind unidirektional, d. h. sie funktionieren nur dann korrekt, wenn das Fluid in Pfeilrichtung fließt. Bei Einbau in die entgegengesetzte Richtung kann das Ventil Fehlfunktionen aufweisen (z. B. kann ein normalerweise geschlossenes Ventil nicht schließen).
Aufgabe 8: Was ist der Unterschied zwischen NC (normalerweise geschlossen) und NO (normalerweise offen)?
- Normalerweise geschlossen (NC): Das Ventil bleibt im stromlosen Zustand geschlossen und öffnet sich nur bei Stromzufuhr. Ideal für ausfallsichere, geschlossene Anwendungen.
- Normalerweise offen (NO): Das Ventil bleibt im stromlosen Zustand geöffnet und schließt sich nur bei Stromzufuhr. Ideal für ausfallsichere, offene Anwendungen. Anwendungen.
VERKABELUNG
Polarität
Bei Ventilen mit 2 Drähten betätigt das Ventil unabhängig davon, an welchen Anschluss jeder Draht angeschlossen ist (+ oder -). Einige Geräte, wie die links abgebildeten, verfügen über einen Erdungsdraht. Öffnen Sie den Stecker und suchen Sie nach dem Erdungssymbol in der Ecke der Abbildung. Bei Ventilen mit Erdungsdraht muss das Ventil unbedingt geerdet werden. Bei den anderen beiden Drähten betätigt das Ventil unabhängig davon, an welchen Anschluss jeder Draht angeschlossen ist (+ oder -).
Teflon tape. NPT / G-Gewinde.
*Wichtig: Häkchen (√) bedeuten nur bedingte Kompatibilität; Kreuze (×) bedeuten vollständige Inkompatibilität.
