Modell
NPT: USS-YSV00195
G: USS-YSV00157-GMarke
U.S. Solid
Größe
1"
Durchflussöffnung
25 mm
Ventilmaterial
Messing
Dichtung / Membran / Dichtring
VITON
Nennspannung
Wechselstrom 110 V / 220 V ± 10 %
Aktuell
0,18 A / 0,1 A
Nennleistung
20 VA / 22 VA
Operationsart
Pilot
Schutzniveau
IP65
Durchflusswert
12 CV
Betriebsdruckbereich
4,4 - 232 PSI (0,3-16 bar)
Betriebstemperatur
-22 °F ~ 302 °F
Gewindeart
NPT
Betriebszustand
Normalerweise offen
EINLEITUNG

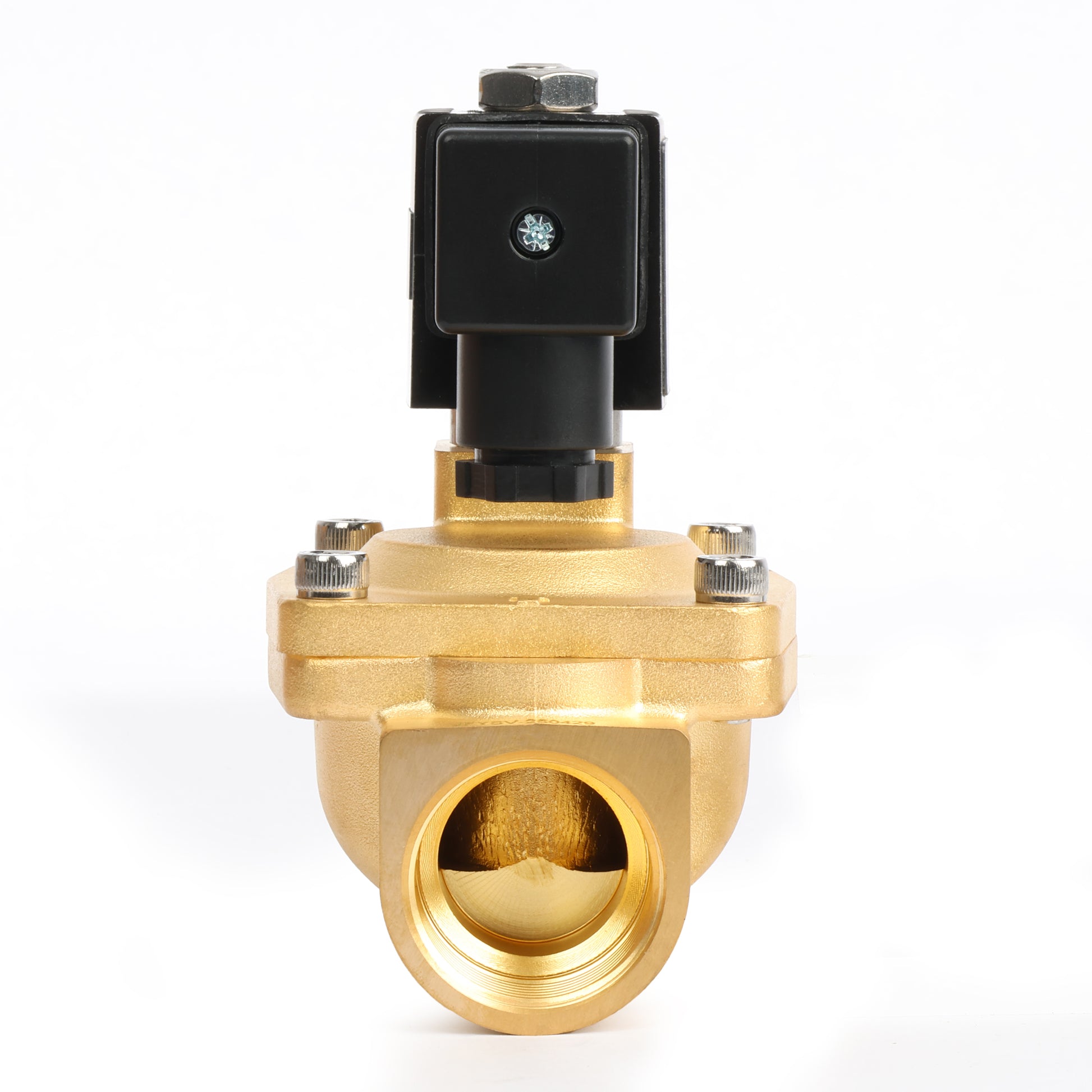

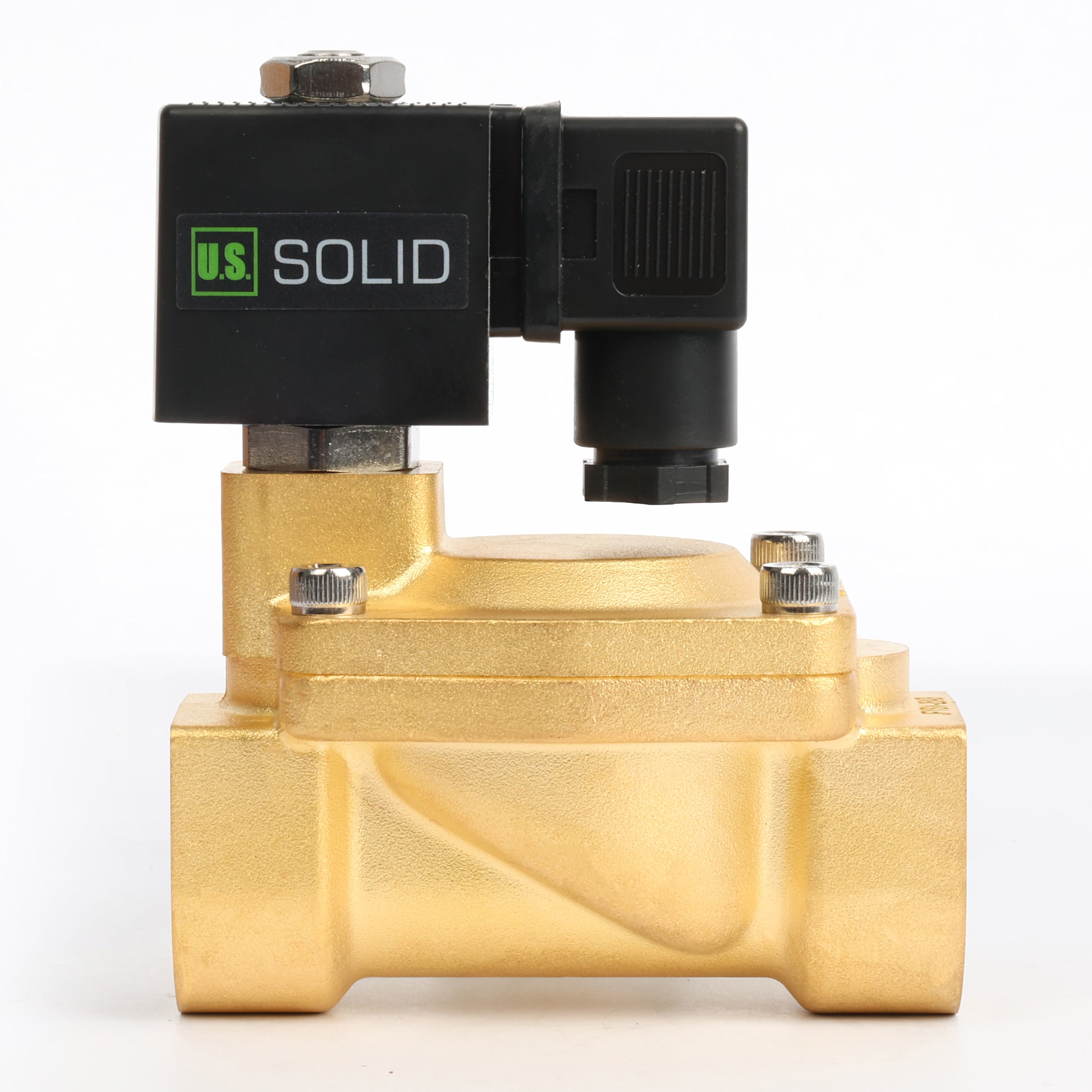

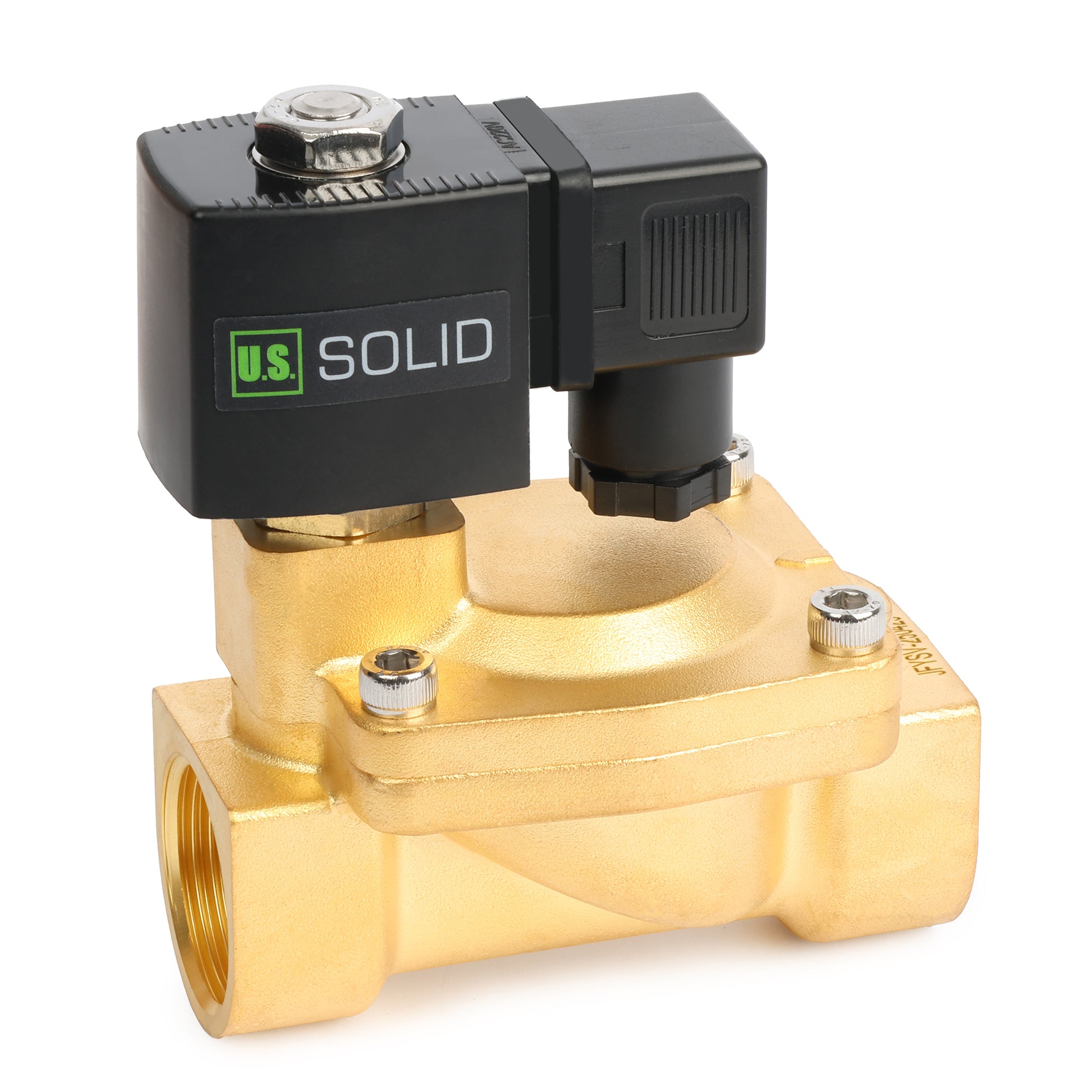

Die U.S. Solid USS-YSV-Serie bietet elektrische 2-Wege-Magnetventile in den Ausführungen „normal geschlossen“ und „normal geöffnet“ mit halbdirekter Wirkung. Diese Ventile sind für 220/24 V AC und 24/12 V DC erhältlich und bestehen aus industrietauglichem Messing oder Edelstahl 304 mit Viton-Dichtungsmaterial. Dank einer hochwertigen Spule steuert dieses Magnetventil das Öffnen und Schließen der Membran effizient in weniger als einer Sekunde und ermöglicht so eine präzise Durchflussregelung. Dieses Ventil eignet sich für verschiedene Medien wie Luft, Wasser, Öl, Erdgas, Benzin, Dieselkraftstoff, Kerosin und niedrigviskose Flüssigkeiten (unter 20 Centistokes) und ist auf zuverlässige Leistung ausgelegt.
MERKMALE
ANWENDUNG

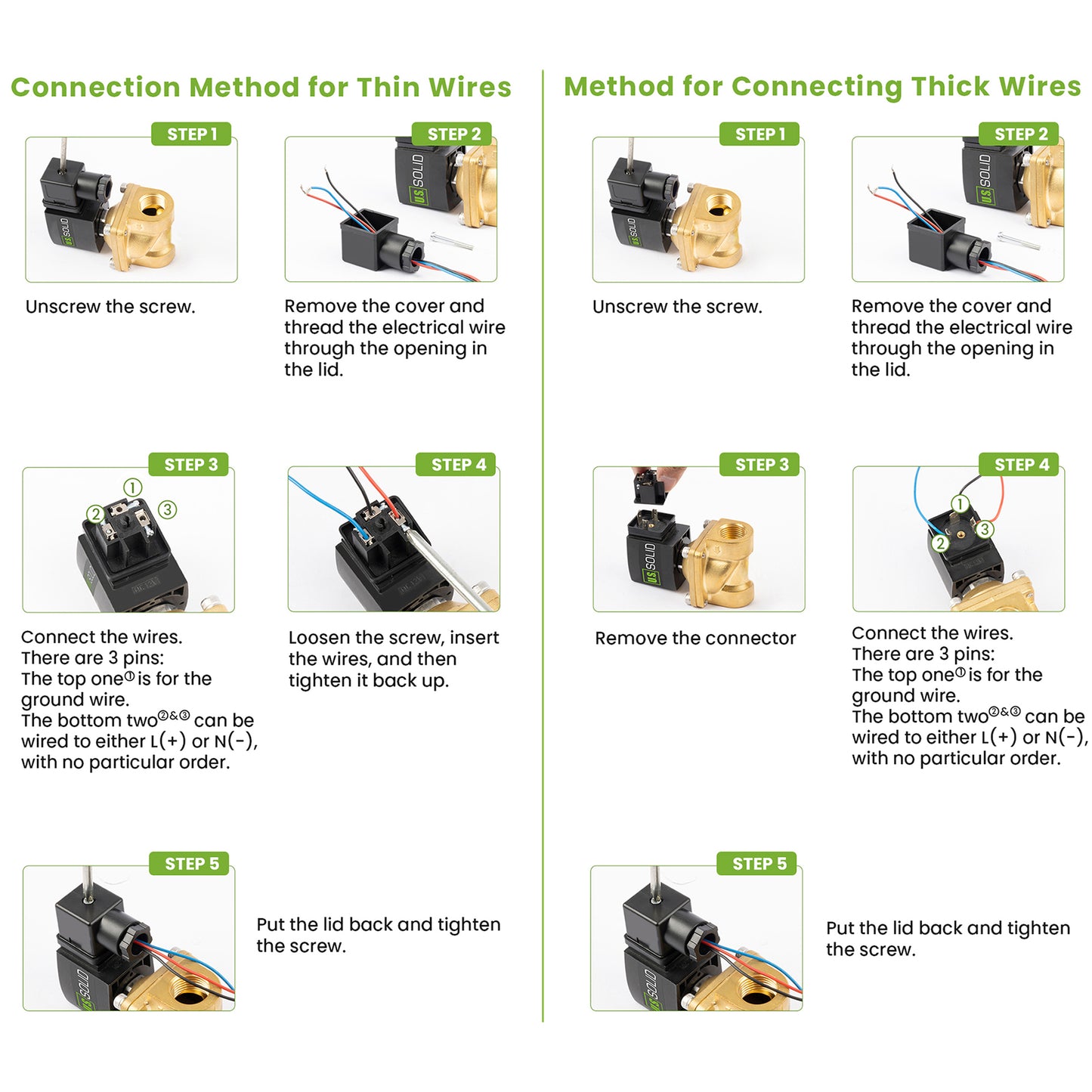

POLARITÄT
Bei Ventilen mit zwei Drähten ist die Polaritätsunempfindlichkeit ein wichtiges Merkmal. Das bedeutet, dass das Ventil unabhängig davon, an welchen Anschluss die Drähte angeschlossen sind, korrekt betätigt wird. Ob ein Draht an den Pluspol (+) oder den Minuspol (-) angeschlossen ist, hat keinen Einfluss auf die Funktion des Ventils. Es ist jedoch wichtig zu wissen, dass einige Ventile zusätzlich über einen Erdungsdraht verfügen. Um festzustellen, ob Ihr Ventil einen Erdungsdraht hat, müssen Sie den Stecker öffnen. Bei Ventilen mit Erdungsdraht ist eine korrekte Erdung unerlässlich.
TECHNISCHE DATEN
| Modell | NPT: USS-YSV00195 G: USS-YSV00157-G |
Marke | U.S. Solid |
|---|---|---|---|
| Größe | 1" | Durchflussöffnung | 25 mm |
| Ventilmaterial | Messing | Dichtung / Membran / Dichtring | VITON |
| Nennspannung | Wechselstrom 110 V / 220 V ± 10 % | Aktuell | 0,18 A / 0,1 A |
| Nennleistung | 20 VA / 22 VA | Operationsart | Pilot |
| Schutzniveau | IP65 | Durchflusswert | 12 CV |
| Betriebsdruckbereich | 4,4 - 232 PSI (0,3-16 bar) | Betriebstemperatur | -22 °F ~ 302 °F |
| Gewindeart | NPT | Betriebszustand | Normalerweise offen |
Ventileigenschaften
Schutzart:
Die Ventile haben die Schutzart IP65. Die erste Ziffer 6 steht für vollständige Staubdichtigkeit. Die zweite Ziffer 5 bedeutet Schutz gegen Strahlwasser aus allen Richtungen. Sie eignen sich für eine Vielzahl komplexer Umgebungen und widerstehen wirksam dem Eindringen von Staub und Wasser, um einen zuverlässigen Betrieb zu gewährleisten.
FAQ
1. Welche Schutzart hat dieses Ventil?
Das Motorgehäuse ist gemäß IP65 gegen Eindringen von Wasser geschützt. Bei dauerhafter Installation im Freien wird empfohlen, es unter einem Dach oder in einem Schutzgehäuse zu platzieren, um längere Einwirkung von Regen zu verhindern.
2. Können diese Magnetventile über längere Zeiträume kontinuierlich betrieben werden?
Diese Ventile sollten nicht länger als 8 Stunden bestromt werden. Obwohl die meisten Ventile nicht mehr als 18 W Leistung verbrauchen, befinden sich die Spulen in einem geschlossenen Bereich und können bei zu langer Bestromung durchbrennen. Wir empfehlen, die Spule mit einem Computerlüfter zu kühlen, falls ein Dauerbetrieb erforderlich ist.
3. Wie lange sollte zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten unseres Magnetventils gewartet werden?
Es wird empfohlen, zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten eine Abkühlzeit von etwa 20 Minuten einzuhalten.
Die genaue Abkühlzeit kann je nach Umgebungstemperatur und Betriebsbedingungen variieren.4. Kann dieses Produkt für Trinkwasser verwendet werden?
Nein.
Dieses motorisierte Kugelventil ist aus Messing gefertigt, das Blei enthält, und sollte nicht für Trinkwasser verwendet werden.5. Kann es im Freien verwendet werden?
Obwohl die Magnetventile die Schutzart IP65 besitzen und somit spritzwassergeschützt sind, wird empfohlen, das Ventil bei dauerhafter Installation im Freien in einem Schutzgehäuse zu verbauen, um eine lange Lebensdauer zu gewährleisten.
Benutzerhandbuch herunterladen here.
