EINLEITUNG

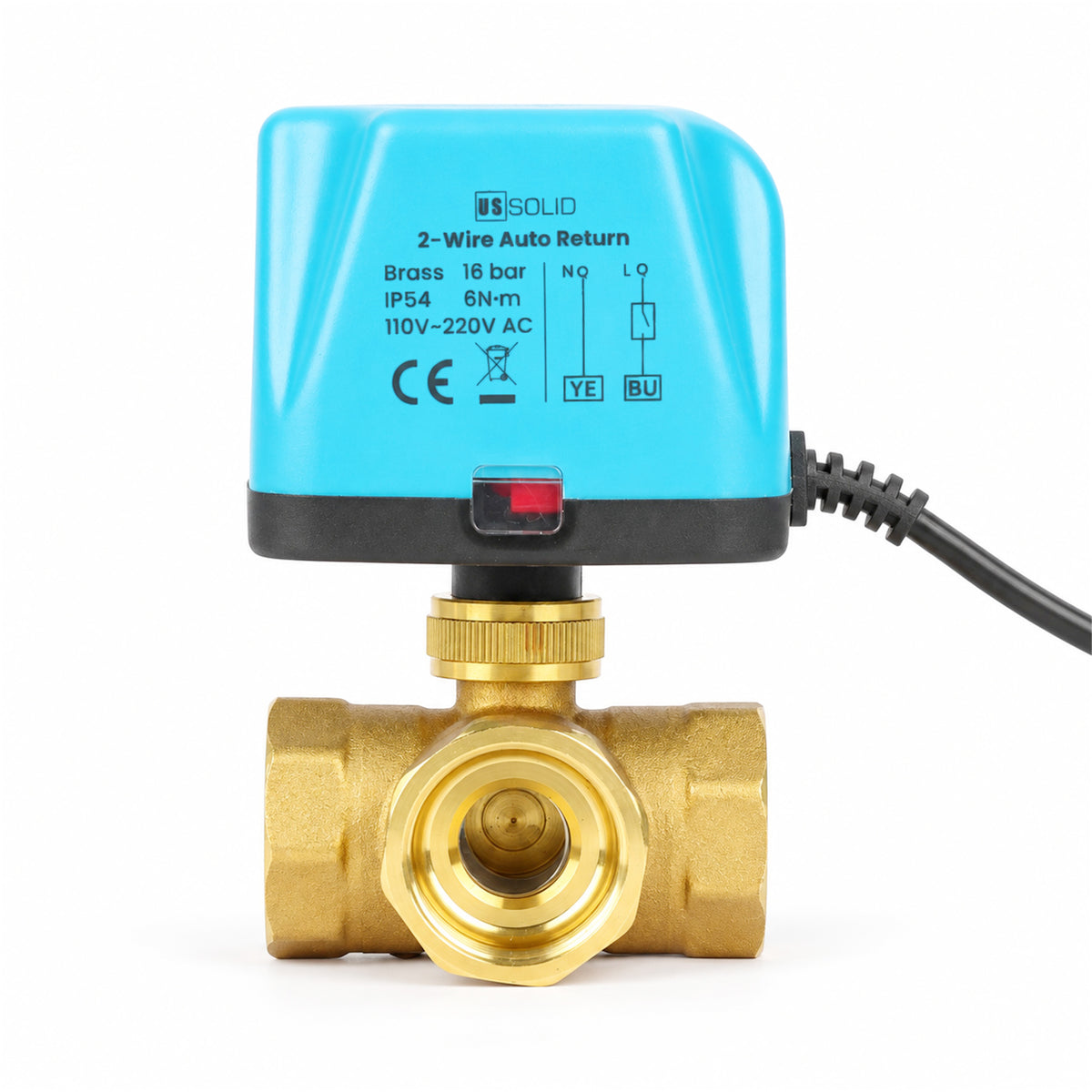

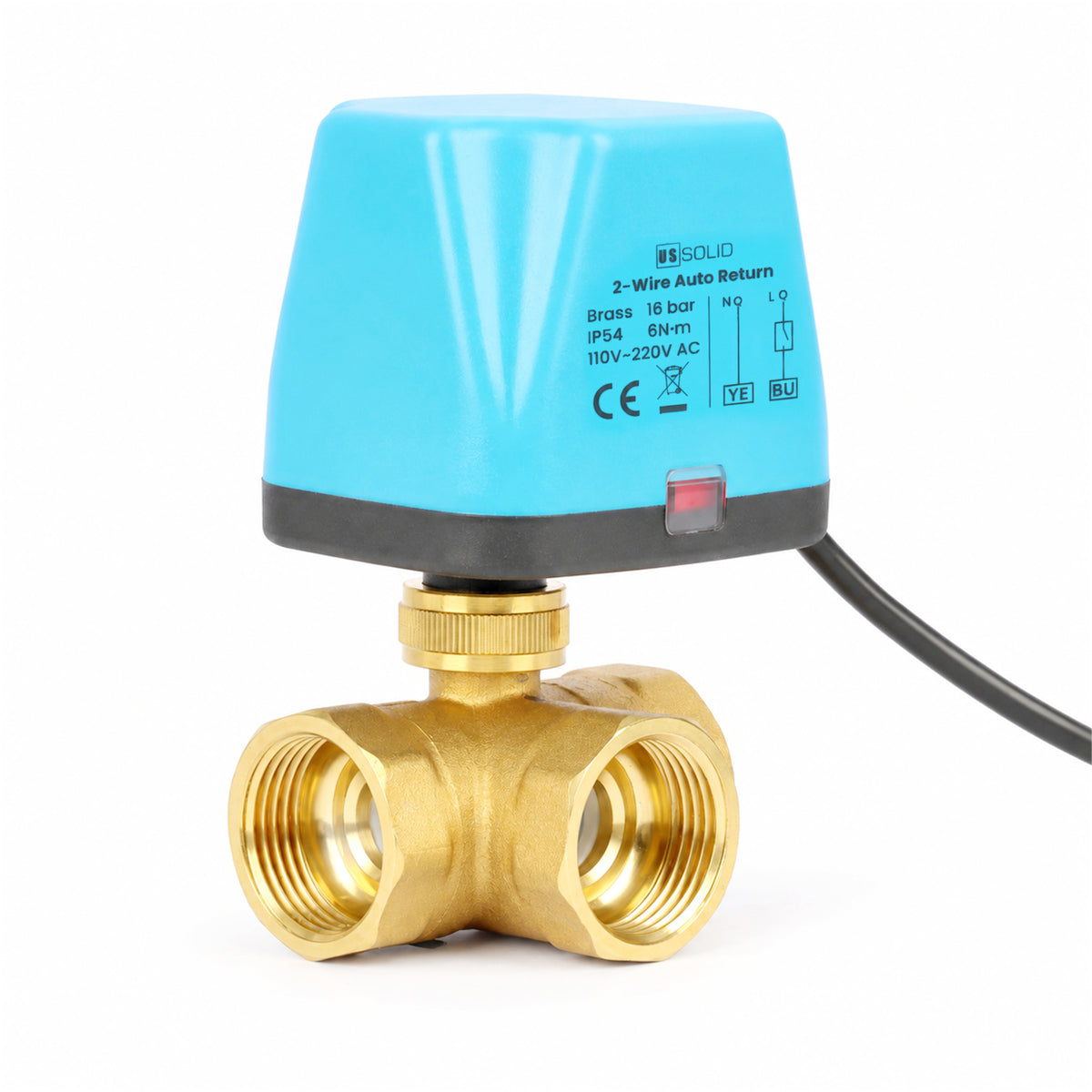

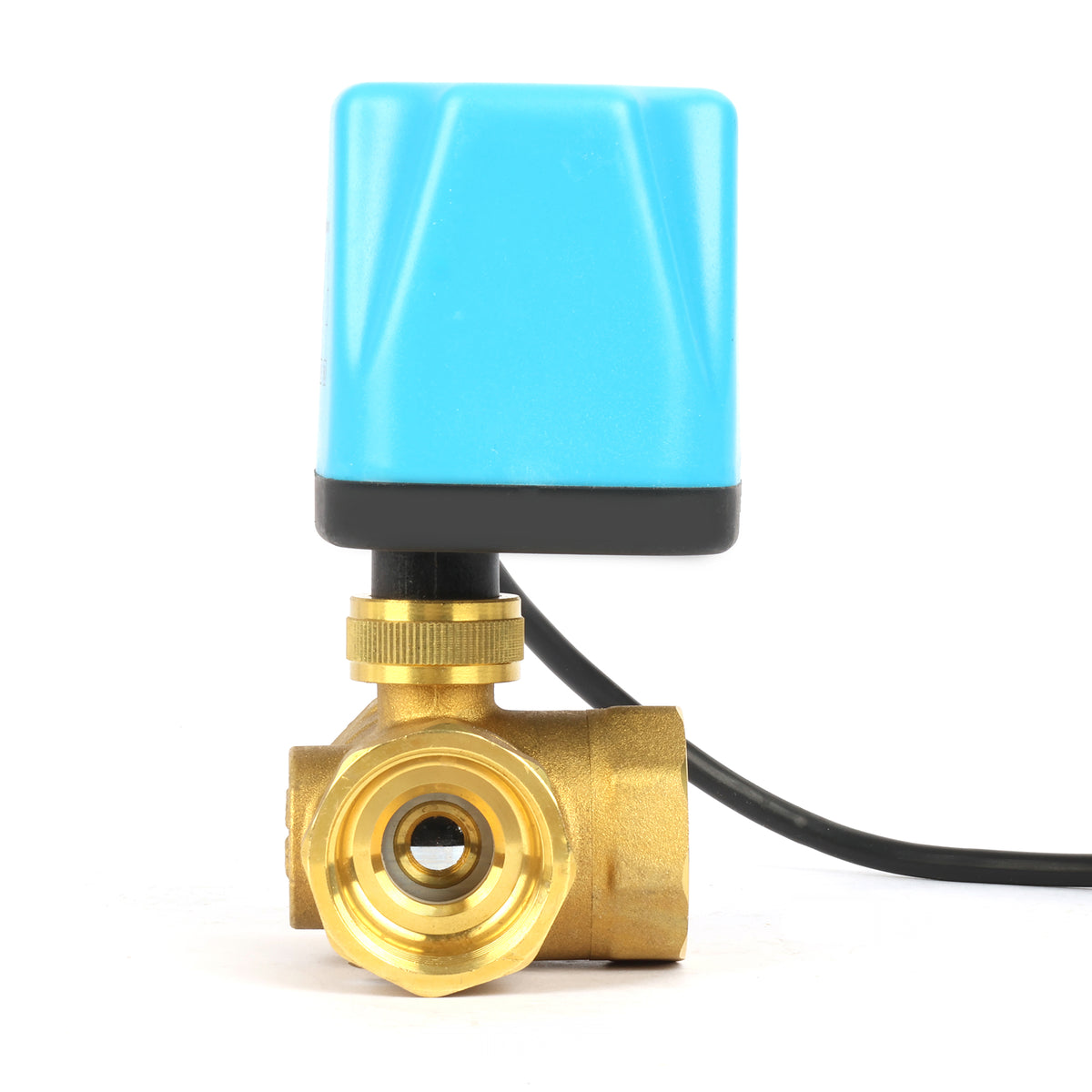

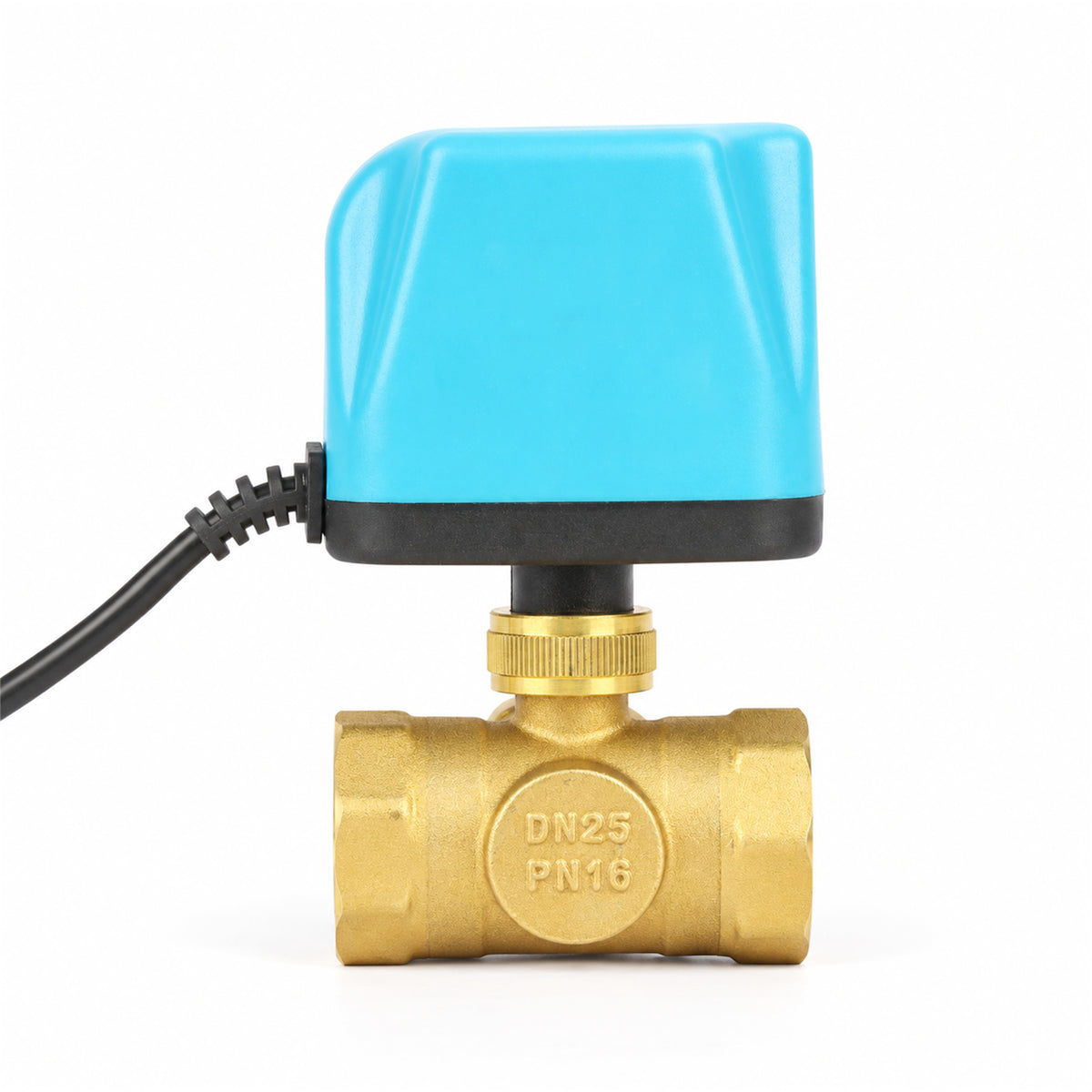

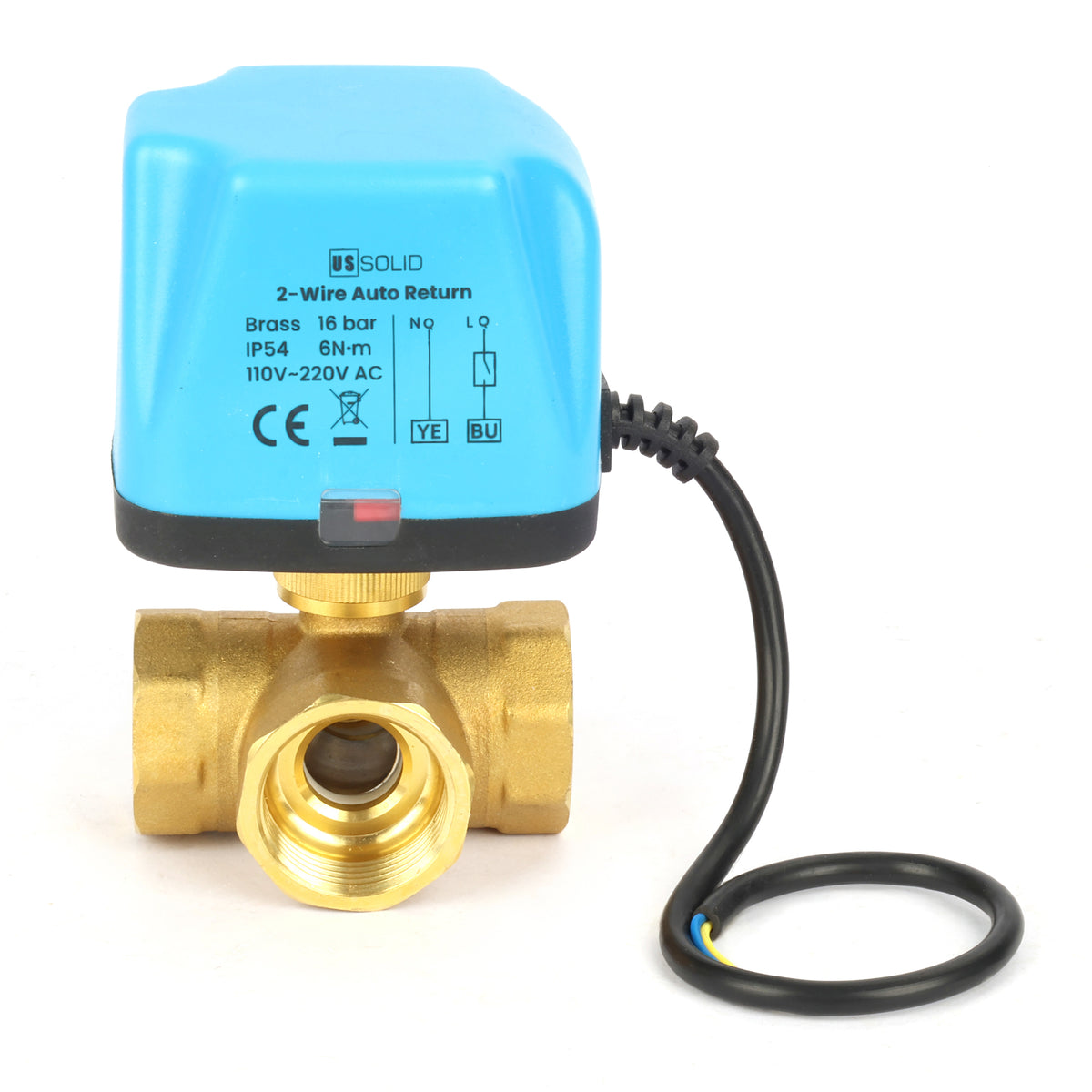

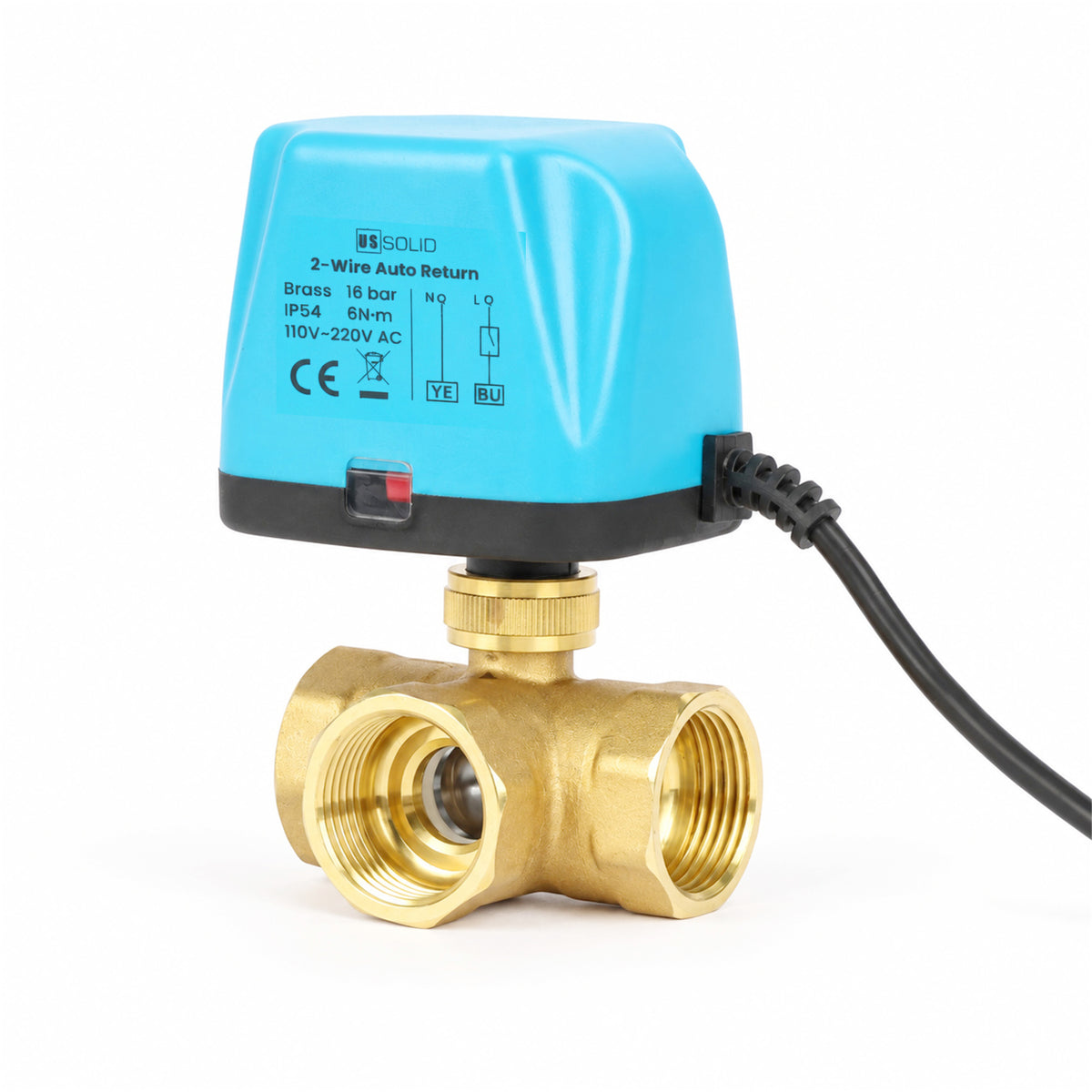

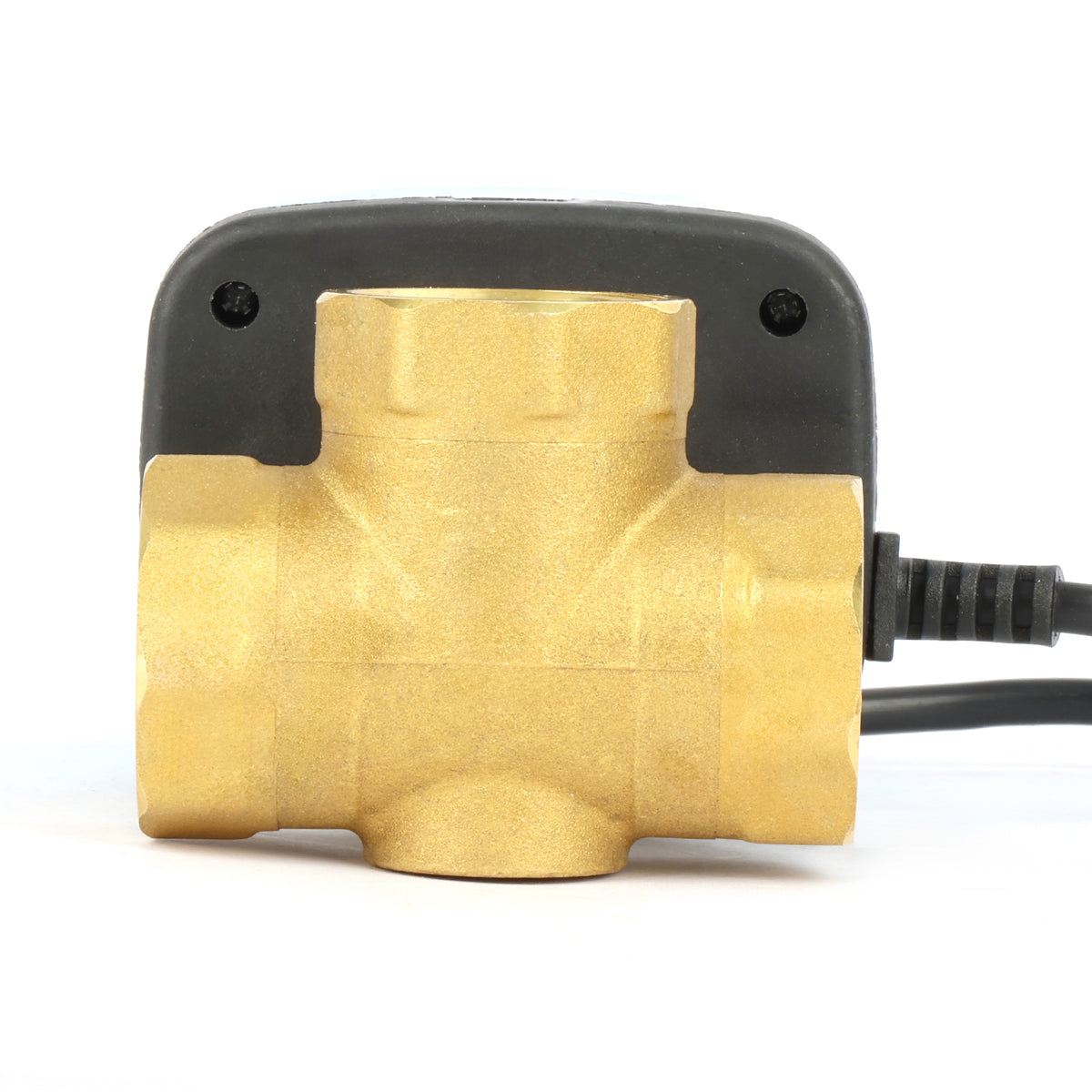

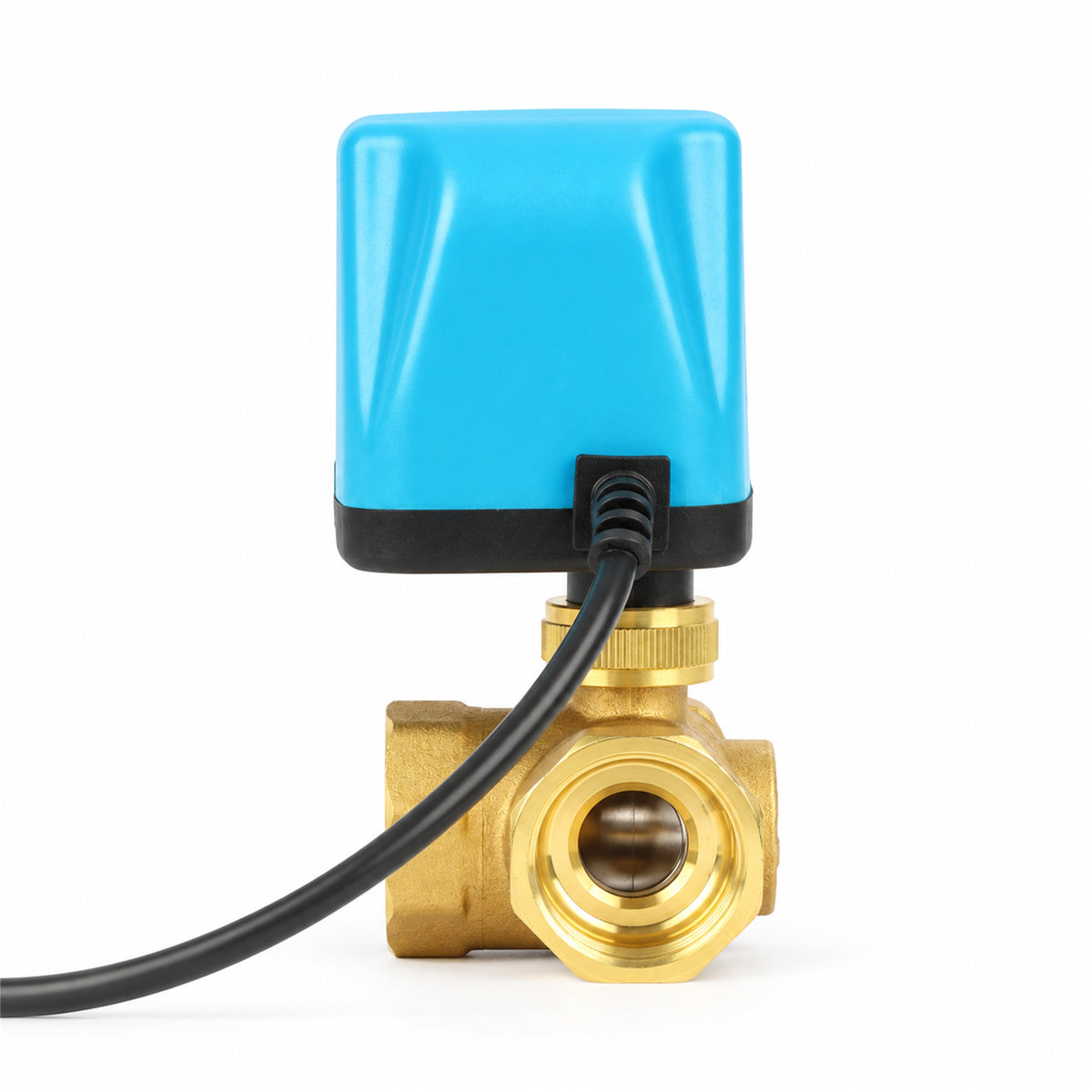

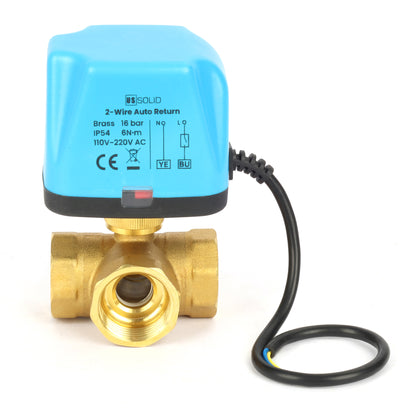

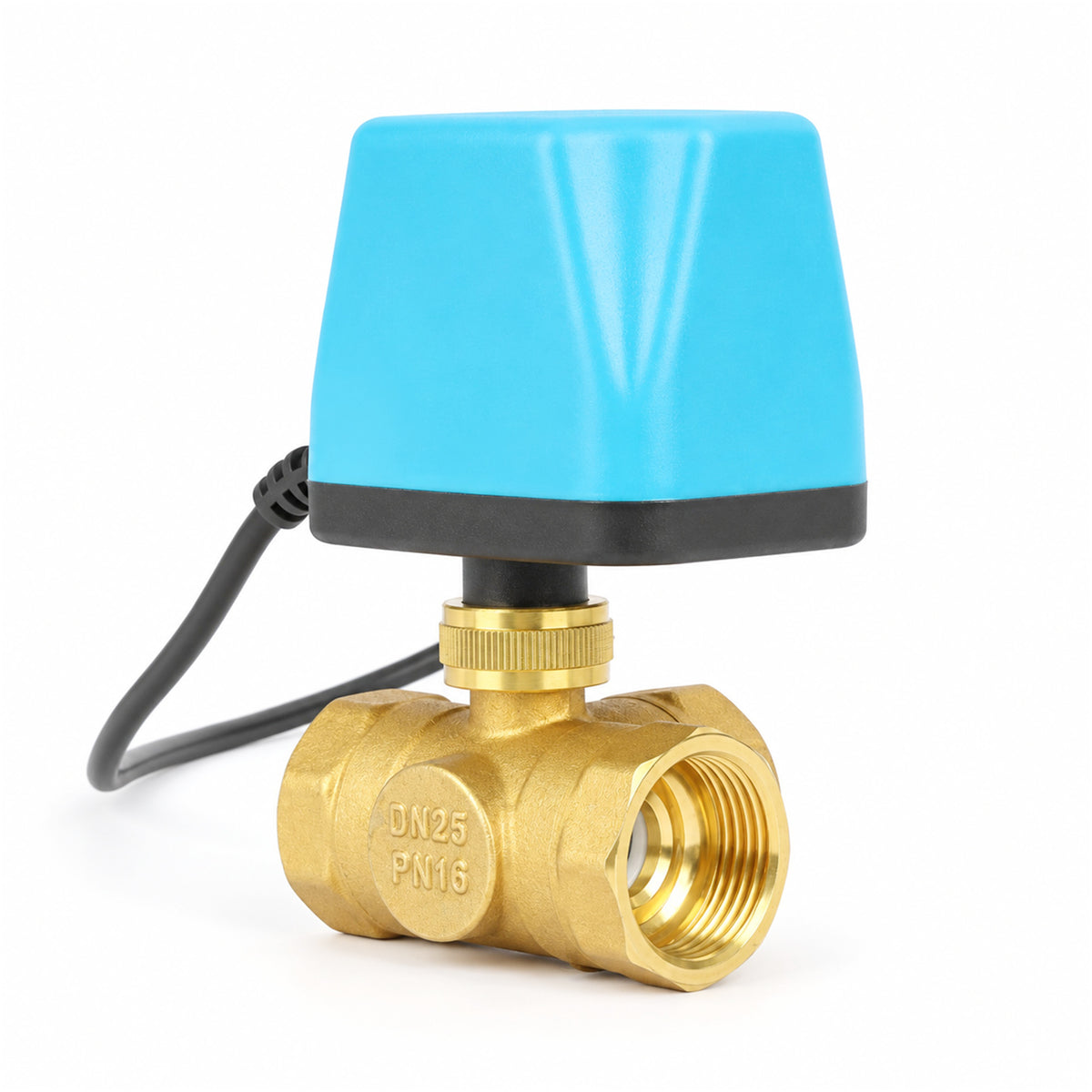

U.S. Solid 1-Zoll-Messing-3-Wege-T-Kugelhahn mit Motorantrieb zum Schalten oder Umleiten von Flüssigkeiten in kompatiblen Nichttrinkwasserkreisläufen. Die 2-Draht-Rückstellfunktion öffnet, wenn der Schalter geschlossen ist, und führt das Ventil in Richtung Schließung zurück, wenn der Schalter geöffnet wird. Die Stromzufuhr wird in den Endpositionen automatisch unterbrochen. Das Messinggehäuse verfügt über einen PTFE-Dichtungsring und ist für einen maximalen Betriebsdruck von 16 bar ausgelegt. Bitte überprüfen Sie vor der Installation Gewinde, Druck, Temperatur und elektrische Kenndaten Ihres Ventils.
FUNKTIONSWEISE
MERKMALE
ANWENDUNGEN
Verwendung in kompatiblen Nichttrinkwasser-Kreislaufsystemen, Heizungs- und Kühlkreisläufen sowie Systemen mit Wasser, dem bis zu 50 % Ethylenglykol beigemischt ist. Wählen Sie die Ausrichtung des T-Stücks und die Steuerungsmethode passend zum Systemdurchfluss.
Nicht für Trinkwasser geeignet. Messingventile können Blei enthalten. Siehe Abschnitt WARNUNG.
SPEZIFIKATIONEN
| Modell | USS-MSV10098 (NPT), USS-MSV10098-G (G) | Nenngröße | 1 Zoll |
|---|---|---|---|
| Ventilkonfiguration | 3-Wege-T-Anschluss | Porttyp | Standardanschluss |
| Steuerungstyp | 2-adrig | Stromspannung | Wechselstrom 110-230 V |
| Strömungsöffnung | 19 mm | Ventilkörper | Messing |
| Dichtungsmaterial | PTFE | Maximaler Betriebsdruck | 16 bar (232 psi) |
| Medientemperatur | 0–90 °C (32–194 °F) | Umgebungstemperatur | 0–60 °C (32–140 °F) |
| Gehäusebewertung | IP54 | Betriebsdrehmoment | 6 Nm |
| Reisezeit | 6–15 s | Nennleistung | 7,5 VA |
| Kompatible Medien | Wasser oder bis zu 50%ige Ethylenglykol-Lösung | Nutzungsdauer | Bis zu 100.000 Zyklen (Angabe) |
FAQ
Der T-förmige Kanal der Kugel leitet den Durchfluss zwischen drei Anschlüssen. Überprüfen Sie die Anschlussausrichtung und die Durchflussrichtung anhand Ihres Rohrleitungsplans und der Diagramme im Handbuch.
Beim 2-Draht-Modell mit automatischer Rückstellung öffnet das Schließen des Schalters das Ventil; Durch Öffnen des Schalters wird dieser geschlossen. Beachten Sie den Schaltplan im Handbuch.
Die mitgelieferten Produktdaten geben Wasser und eine Lösung mit bis zu 50 % Ethylenglykol an. Stellen Sie die chemische Verträglichkeit mit allen Systemmaterialien sicher und halten Sie die zulässigen Druck- und Temperaturgrenzen ein.
WARNUNG
- Messingventile können Blei enthalten. Verwenden Sie dieses Ventil nicht für Trinkwasser.
- Trennen Sie die Stromversorgung vor dem Anschließen oder Warten. Verwenden Sie die in den Spezifikationen angegebene Spannung und überprüfen Sie die Verdrahtung, bevor Sie die Stromversorgung anschließen.
- Die Bedienungsanleitung weist darauf hin, dass das Ventil mindestens 1 Minute lang mit Strom versorgt werden muss. Beachten Sie vor der Inbetriebnahme den Schaltplan und die Anweisungen.
- Überschreiten Sie nicht 16 bar, eine Medientemperatur von 0–90 °C oder eine Umgebungstemperatur von 0–60 °C. IP54 schützt vor dem Eindringen von Staub und Spritzwasser; es handelt sich nicht um eine Schutzart für das Eintauchen in Wasser.
