Einleitung
Dieses 3-Wege-Kugelventil aus UPVC mit Motorantrieb bietet eine alternative Lösung zu unseren derzeit erhältlichen Standard-Kugelventilen aus Messing/Edelstahl mit Gewinde. Im Gegensatz zu NPT/G-Gewindeverbindungen verwendet es amerikanische Standard-Steckmuffen- und Verschraubungsverbindung, die eine stabile Dichtleistung mit der einfachen Demontage und Wartung vereint.
Ausgestattet Mit einer 6-Draht Konfiguration, die 3-Draht-Doppelsteuerung und 3-Draht-Signalrückmeldung Funktionen integriert, setzt sich das Ventil bei Stromausfall nicht automatisch zurück. Stattdessen behält es seine letzte Position bei, um einen stabilen Betrieb für spezifische Durchflussregelungsanforderungen zu gewährleisten. Die 6-Draht-Konfiguration umfasst drei Drähte für den Doppelsteuerungsbetrieb (einen gemeinsamen Draht, einen EIN-Steuerdraht und einen AUS-Steuerdraht) – Benutzer können das Ventil einfach durch Umschalten des entsprechenden Steuerdrahts ein- oder ausschalten; sowie drei Drähte ausschließlich für die Positionssignalrückmeldung. Eine manuelle Überbrückungsfunktion ist ebenfalls vorhanden, um den Notbetrieb bei Stromausfällen zu ermöglichen. Mit EPDM-Dichtungen, die eine zuverlässige Leistung gewährleisten, ist es die ideale Wahl für Wasseraufbereitung, HLK und industrielle Niederdruck-Flüssigkeitshandhabungsanwendungen. Für andere Verbindungsstandards kontaktieren Sie bitte unseren Kundenservice.
Diese 3-Wege-Ventilserie bietet L- und T-förmige Konfigurationen (2 Optionen für T-Typ: T1/T2). Bitte beachten Sie den Unterschied beim Kauf (Details zum Ablaufdiagramm finden Sie in den Hauptbildern).
HINWEIS: Den detaillierten Schaltplan und die entsprechenden Durchflusswege des 3-Wege-Ventils im EIN/AUS-Zustand finden Sie im Hauptbild.
Informationen zur Verwendung dieses Produkts finden Sie in der user manual.

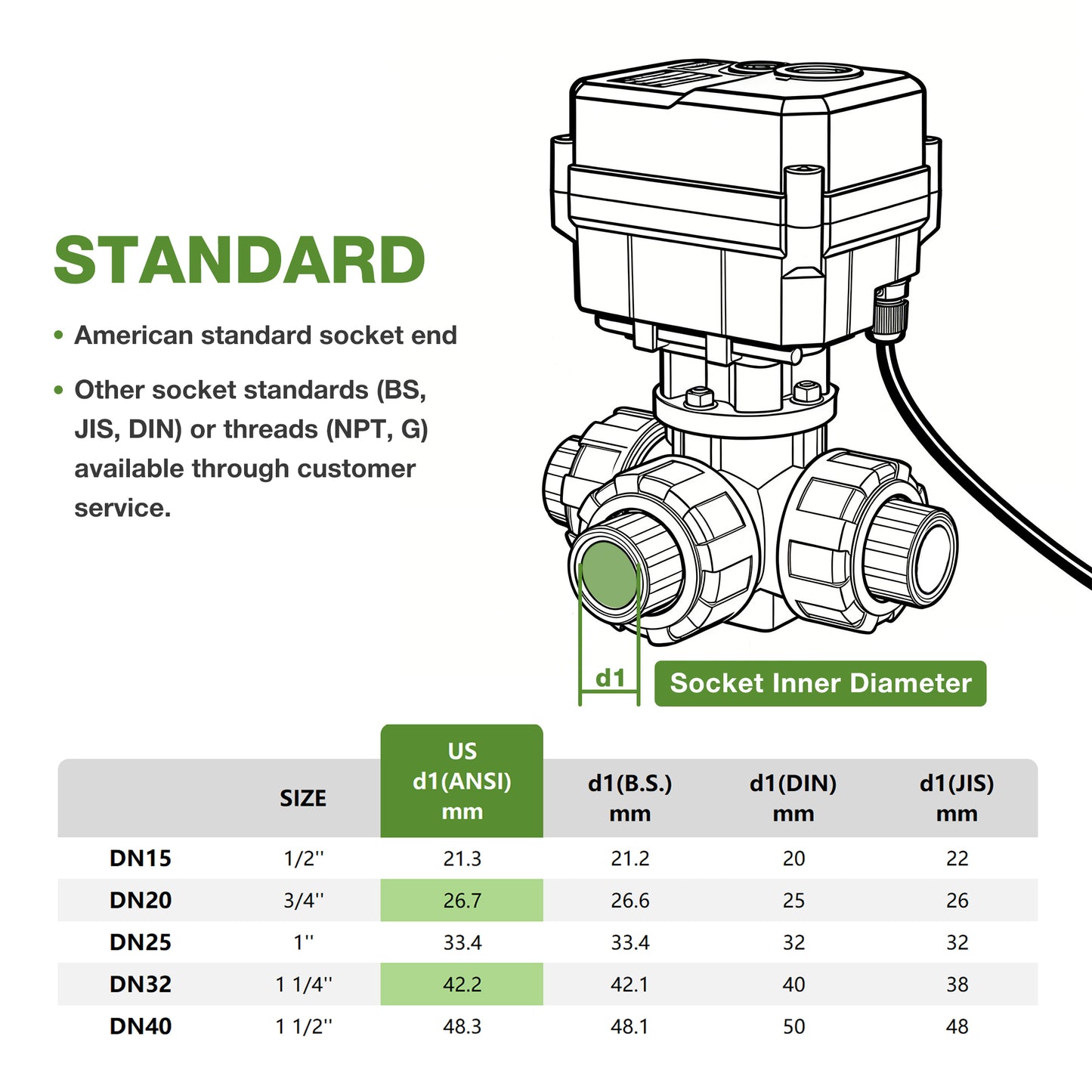

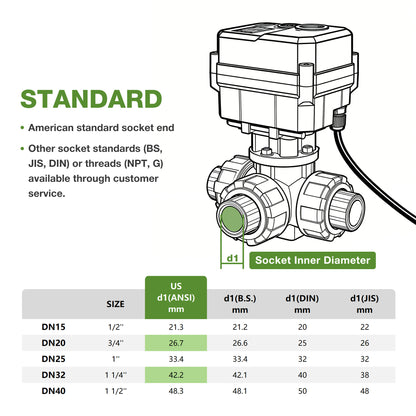

Innendurchmesser der Buchse: 33,4 mm
Material: UPVC
Betriebsspannung: 24 V DC
Betriebsspannung: DC 24 V Spezifikationen
Ventilanschlusstyp: 3-Wege (T2 Typ)
Modell: USS-MSV688

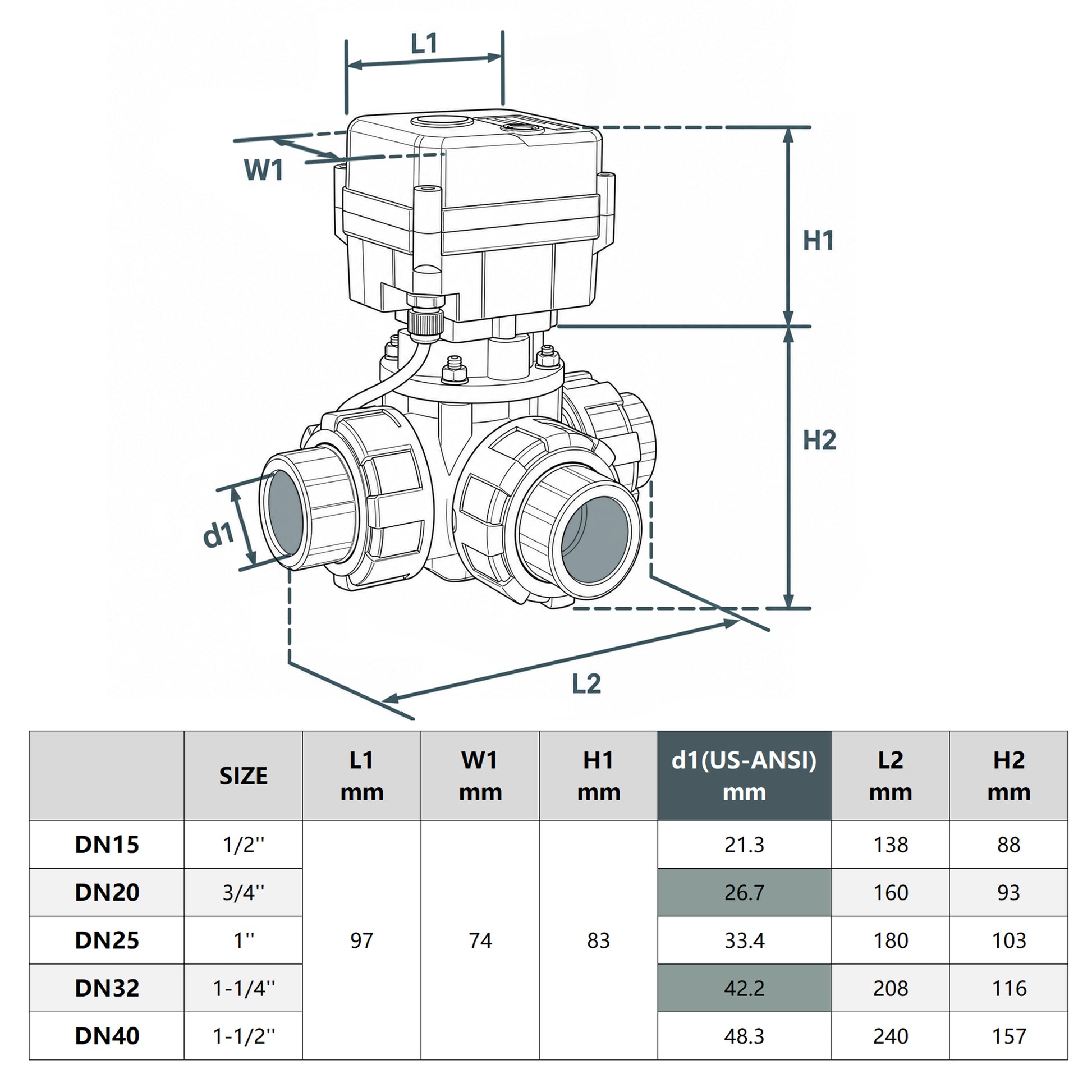

Größe: 1"
Maximale Leistung: 15 W
Maximales Drehmoment: 20 Nm
Mittlere Temperatur: 33,8℉ bis 104℉
IP-Schutzart: IP65
Lebensdauer: 20.000 Zyklen
Öffnungs-/Schließzeit: 10–12 Sekunden
Siegel: EPDM
HINWEIS: Dreiwegeventile werden nicht in normalerweise offen (NO) oder normalerweise geschlossen (NC) kategorisiert. Der EIN/AUS-Zustand hat einen entsprechenden Durchflussweg.
