Einleitung

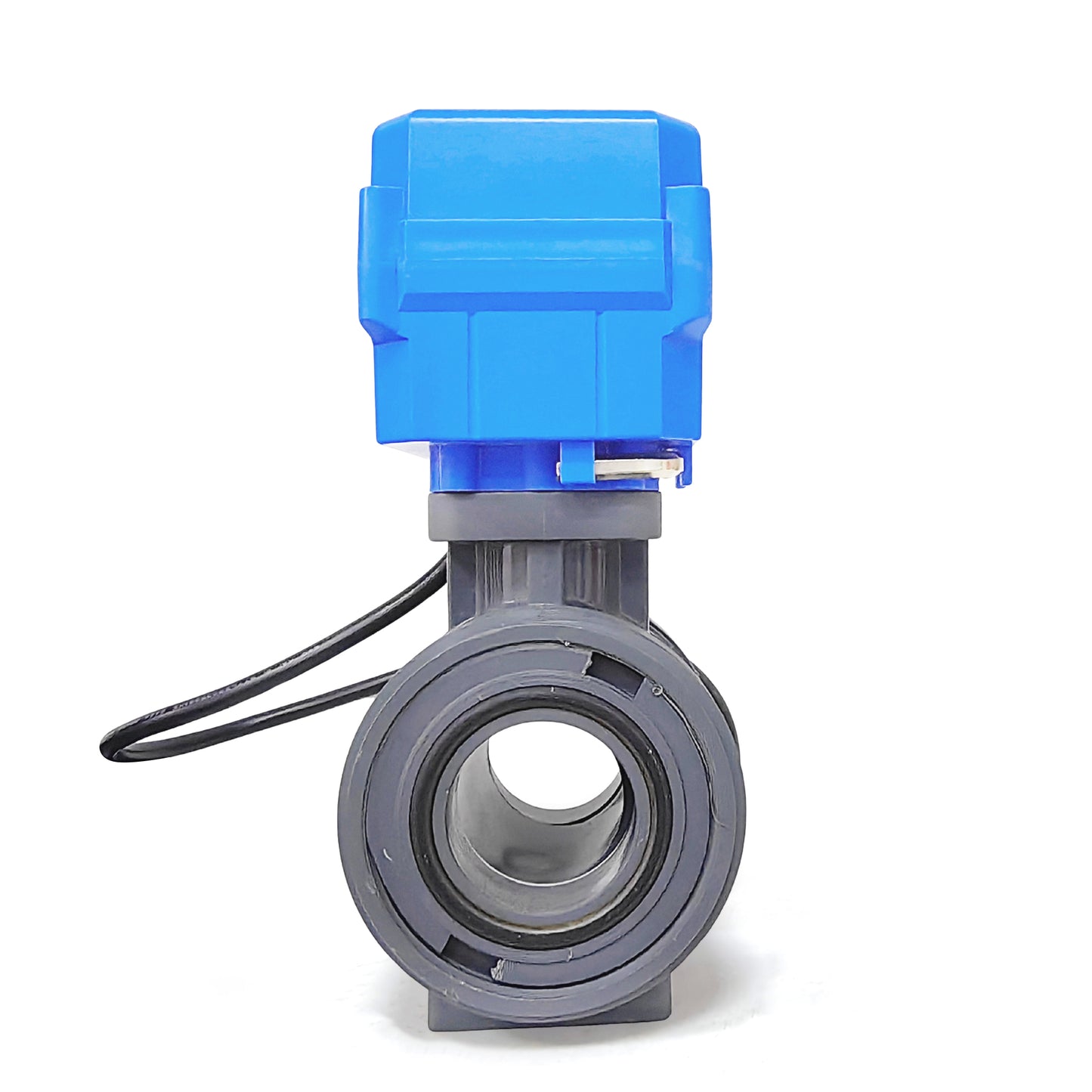

Unsere elektrische UPVC-Kugelhahn-Serie wurde um drei größere Größen erweitert: 1-1/4", 1-1/2" und 2". Diese größeren Ventile verfügen über einen einzigartigen US-Standard-Steckmuffenanschluss mit Doppelverschraubung, der eine besonders einfache Installation und Wartung durch eine einfache Klebeverbindung ermöglicht, im Gegensatz zu Gewindeanschlüssen (NPT) oder G-Anschlüssen. Informationen zu anderen Anschlussnormen erhalten Sie von unserem Kundenservice.
Diese Ventile verfügen über eine 5-Draht-Rücklaufautomatik mit Signalrückmeldung und bleiben normalerweise geschlossen. Sie verwenden zwei Drähte für die Stromversorgung und drei separate Drähte ausschließlich für die Signalrückmeldung, um Ihrem Steuerungssystem den Öffnungs-/Schließzustand zu signalisieren. Aus Sicherheitsgründen sind sie Automatische Schließung bei Stromausfall. Eine manuelle Überbrückung ist ebenfalls vorhanden. Alle Ventile verfügen über EPDM-Dichtungen für zuverlässige Funktion.
Anwendungen
Merkmale
- Überwurf- und Muffenanschluss: Anders als bei Standard-Gewindeverbindungen NPT/G wird hier eine Muffenklebung zur Abdichtung verwendet und Gewindestrukturen integriert. Dies bietet ein ausgewogenes Verhältnis zwischen Verbindungsstabilität und schneller Demontage sowie Wartungsfreundlichkeit.
- Manuelle Funktion: Ein Sechskantschlüssel ist standardmäßig im Lieferumfang enthalten; ermöglicht das manuelle Öffnen und Schließen des Ventils bei Stromausfall. Ausfälle. "O" = Offen, "S" = Geschlossen.
- Anzeigefenster: Eingebaute Markierungen zeigen direkt den Öffnungs-/Schließzustand des Ventils an. Ein externer Pfeil, der auf "0" zeigt, bedeutet vollständig geschlossen; ein Pfeil, der auf "90" zeigt, bedeutet vollständig geöffnet.
- Hochwertiges Material: Ventilkörper aus UPVC mit EPDM-Dichtungen, erfüllt allgemeine Betriebsanforderungen.
- 5-Draht-Rücklauf mit Signalrückmeldung: Verwendet zwei Drähte für die Stromversorgung und drei separate Drähte für die Signalrückmeldung. Das Ventil bleibt normalerweise geschlossen, schließt sich bei Stromausfall automatisch und gibt die Öffnungs-/Schließposition an ein Steuerungs- oder Überwachungssystem zurück.
Benutzer Handbuch
Informationen zur Verwendung dieses Produkts finden Sie in der Bedienungsanleitung.
Technische Daten
| Portgröße | 2" | Modell | USS-MSV472 |
| Hafen | 2-Wege | Faden | Kein Thread |
| Verbindung | Verschraubung und Steckverbindung | Maximale Leistung | 36W |
| Innendurchmesser der Buchse | 60,3 mm (US-Standard) | Mit Sechskantschlüssel | Ja |
| Verdrahtung | 5-Draht (2-Draht-Auto-Return + Signalrückkopplung) | Manuelle Funktion | Ja |
| Signalrückkopplungsfunktion | Ja | Anzeigefenster | Ja |
| Körpermaterial | UPVC | Normale Position | Normalerweise geschlossen |
| Dichtungsmaterial | EPDM | Temperaturbereich (mittel) | 33,8℉ bis 104℉ |
| Betriebsspannung | 24 V Gleichstrom | Schließ-/Öffnungszeiten | 10-12 Sekunden |
| Maximales Drehmoment | 20 N·m | Maximaler Druck | 232 psi |
| Lebenserwartung | 20.000 Zyklen | IP-Schutzart | IP65 |
| Verpackungsgröße | 9,8" x 8,7" x 5,9" | Bruttogewicht | 5,51 Pfund |
*Um die vollständige Tabelle auf Mobilgeräten anzuzeigen, wischen Sie bitte auf dem Bildschirm nach links oder rechts.
5-Draht (2-Draht-Automatikrückführung + Signalrückmeldung)
Dieses Modell verwendet eine 5-adrige Verdrahtungsmethode, die eine 2-adrige automatische Rückstellsteuerung mit Signalrückmeldung kombiniert. Es umfasst zwei Adern für die Stromversorgung und drei Adern für die Rückmeldung der Öffnungs-/Schließposition. Das Ventil ist standardmäßig geschlossen: Es öffnet sich bei Stromzufuhr und kehrt automatisch in die geschlossene Position zurück, wenn die Stromversorgung unterbrochen oder unterbrochen wird.
- Schließen Sie die Strom- und Signalrückmeldeleitungen gemäß dem Verdrahtungsplan an.
- Farbcodierung der Adern: BK (Schwarz), RD (Rot), YW (Gelb), WT (Weiß), BU (Blau), GN (Grün) und OG (Orange).
- Für eine zuverlässige automatische Rückstellung muss das Ventil bei der ersten Inbetriebnahme oder nach einem längeren Stromausfall mindestens 60 Sekunden lang mit Strom versorgt werden.
- Vor der manuellen Betätigung die Stromversorgung unterbrechen und kurz warten, bis der Stellantrieb reagiert. Auslass.
FAQ
Problem 1: Was ist das Besondere an der Anschlussmethode dieses Kugelhahns?
Die größeren Größen unserer Kugelhahn-Serie (1-1/4", 1-1/2" und 2") sind standardmäßig mit Klemmanschluss für die Klebeverbindung und einer Überwurfverbindung für eine einfachere Installation und Wartung ausgestattet, anstelle von üblichen Gewindeverbindungen wie NPT oder G.
Diese Überwurfverbindung ermöglicht eine einfachere Montage und Demontage des Ventilkörpers für Wartungsarbeiten oder Austausch ohne Durchtrennen des Rohrs oder Drehen des Ventilkörpers.
Die Rohrmuffen entsprechen einem US-Standard. Bitte beachten Sie, dass der Innendurchmesser (I.D.) der Buchse selbst bei gleicher Nennweite (z. B. 1-1/4") je nach nationaler Norm variieren kann. Für andere Anschlussnormen, wie z. B. britische oder japanische Industrienormen, kontaktieren Sie bitte unseren Kundenservice.
Problem 2: Welche Vorsichtsmaßnahmen sind bei Modellen mit automatischer Rückstellung zu beachten?
Das Kugelventil mit automatischer Rückstellung benötigt eine Mindest-Einschaltdauer von 60 Sekunden (≥ 60 s). Dieser Schritt ist bei der Erstinbetriebnahme oder nach einem längeren Stromausfall zwingend erforderlich, um eine zuverlässige automatische Rückstellung zu gewährleisten. Trennen Sie vor der manuellen Betätigung immer zuerst die Stromzufuhr. Warten Sie bei Modellen mit automatischer Rückstellung nach dem Trennen der Stromzufuhr kurz, bevor Sie das Ventil manuell betätigen, da der Stellantrieb Zeit zum Entleeren benötigt. Andernfalls kann sich das Ventil möglicherweise nur schwer manuell drehen lassen.
Problem 3: Ist diesem Modell eine Bedienungsanleitung beigefügt?
Funktion?Ja. Die manuelle Übersteuerungsfunktion ermöglicht es Ihnen, das Öffnen und Schließen des Ventils bei einem Stromausfall zu steuern. Ein Sechskantschlüssel ist hierfür im Lieferumfang enthalten.
Problem 4: Was ist bei der manuellen Bedienung zu beachten?
Vor der manuellen Bedienung muss die Stromzufuhr unterbrochen werden. Drehen Sie das Ventil entsprechend den Markierungen „O“ und „S“: „O“ = Offen, „S“ = Geschlossen. Das Ventil sollte entweder vollständig geöffnet oder vollständig geschlossen sein; lassen Sie es nicht in einer Zwischenstellung, da dies das Ventil beschädigen kann. Bei Modellen mit automatischer Rückstellung warten Sie nach dem Trennen der Stromzufuhr kurz, bevor Sie die manuelle Bedienung vornehmen.
Problem 5: Wie liest man das Anzeigefenster ab?
Der äußere Pfeil zeigt die Ventilposition an. Wenn der Pfeil Zeigt der Zeiger auf „0“, ist das Ventil vollständig geschlossen; zeigt er auf „90“, ist das Ventil vollständig geöffnet.
Problem 6: Was ist eine Verschraubung?
Eine Verschraubung ist eine abnehmbare Ventilkonstruktion, die es ermöglicht, den Ventilkörper für Wartungs- oder Austauscharbeiten einfacher zu entfernen, ohne das Rohr durchtrennen zu müssen. Bei diesem Produkt handelt es sich bei den Rohranschlussenden um Muffenanschlüsse für die Klebeverbindung.
Problem 7: Was ist bei den vier Hauptsteuerungsarten zu beachten?
Bitte achten Sie beim Kauf auf den Verdrahtungstyp. Nur Modelle mit automatischer Rückstellung kehren bei Stromausfall automatisch in die geschlossene Position zurück. Andere Steuerungsarten setzen sich nach einem Stromausfall nicht automatisch zurück und verbleiben in ihrer aktuellen Position.
