Einleitung

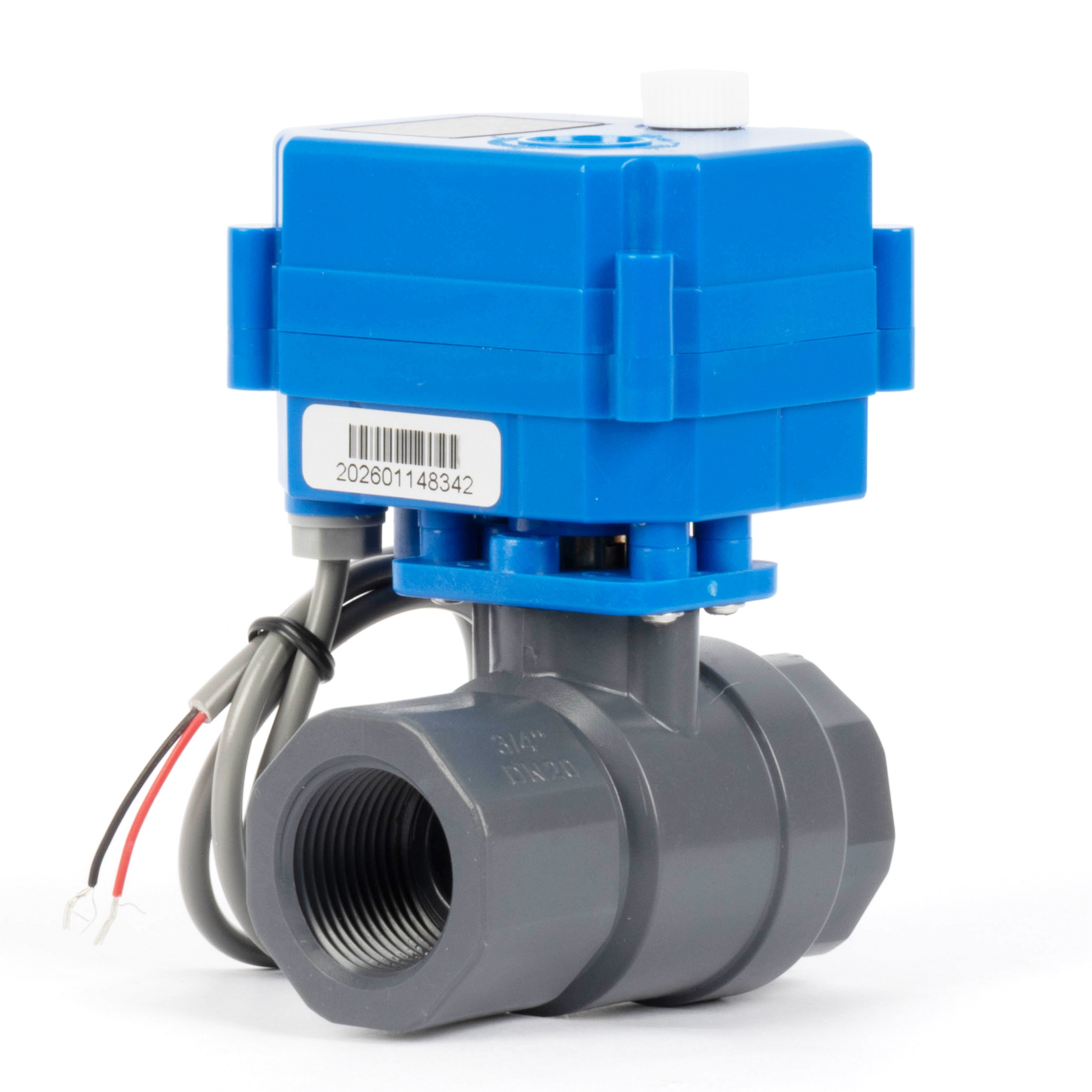

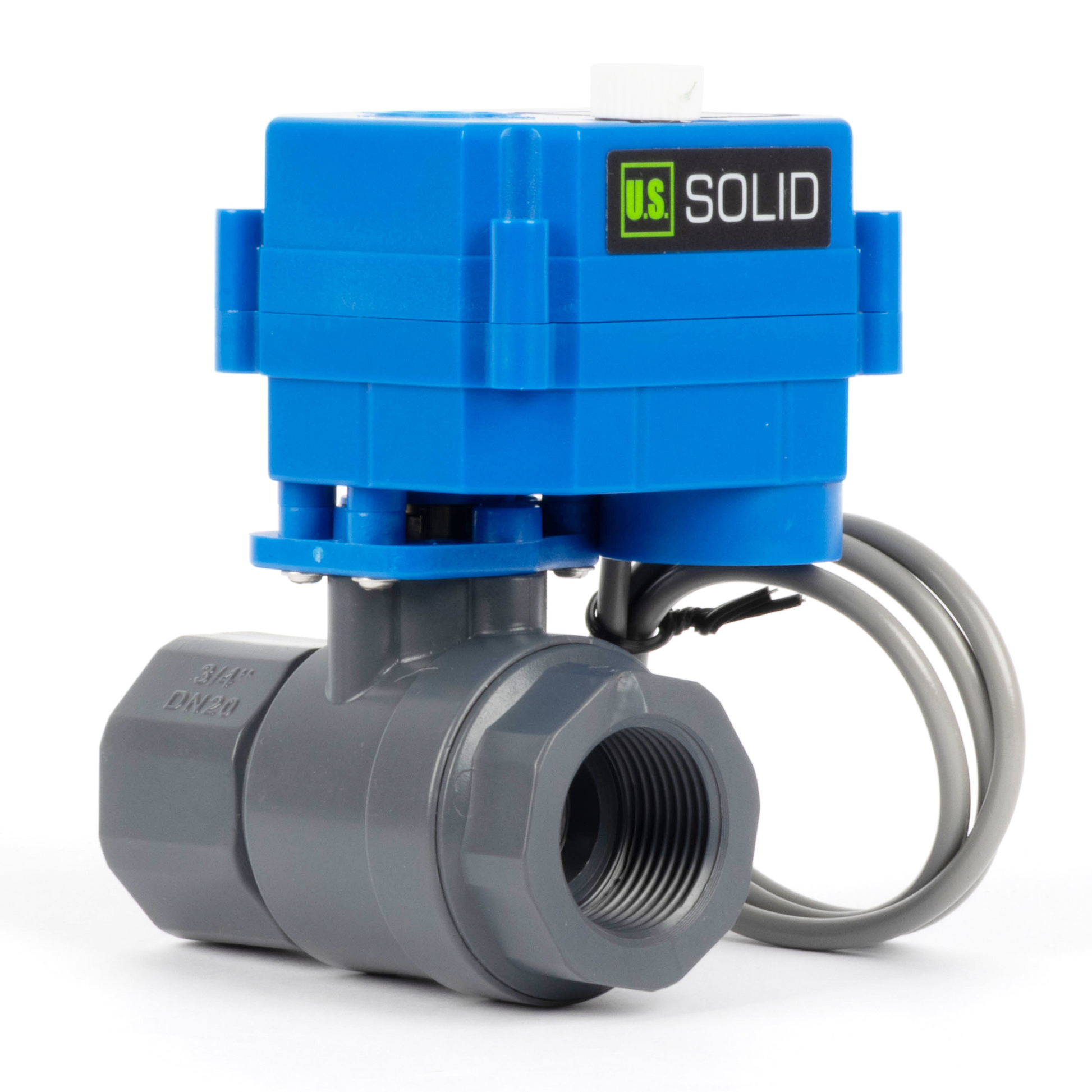

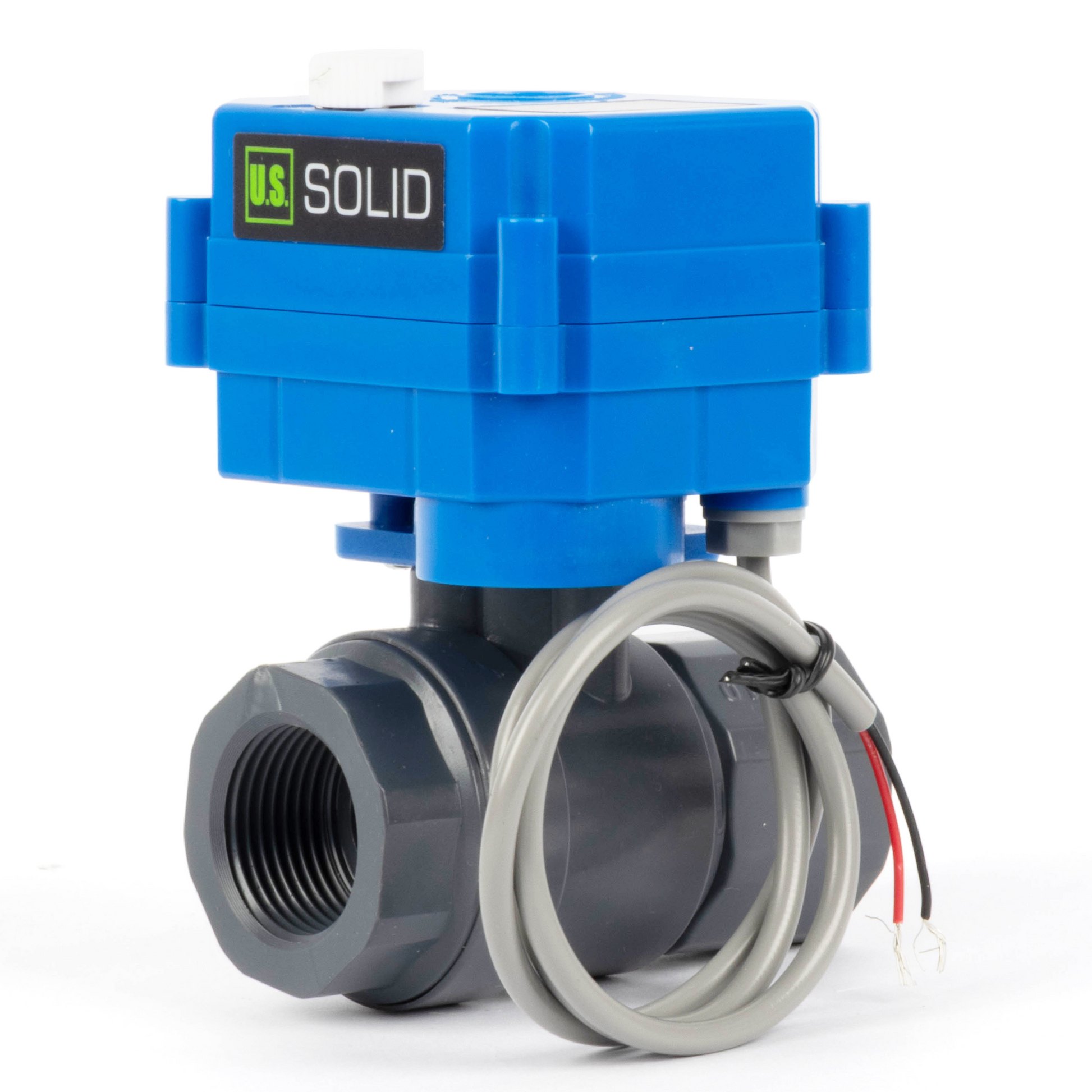

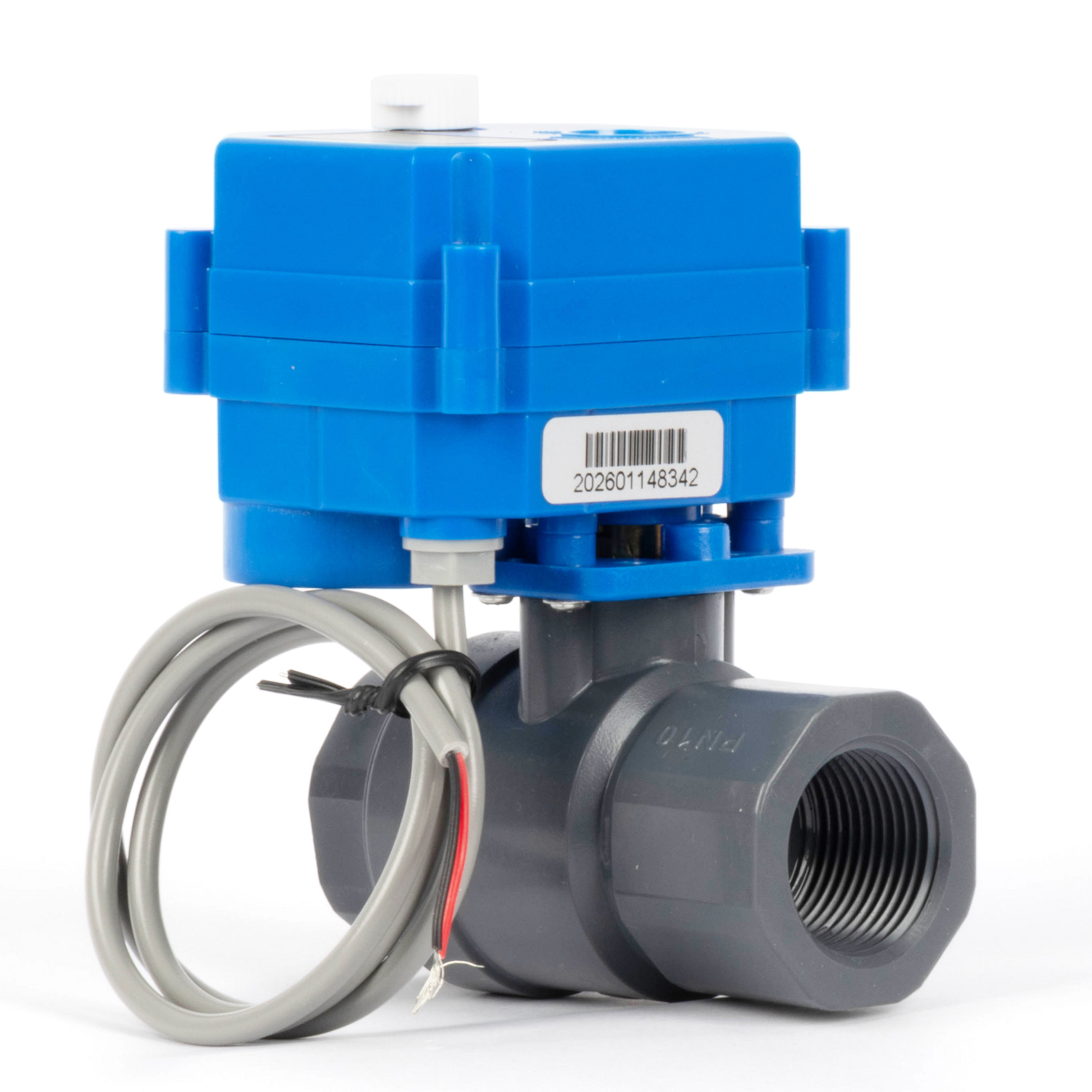

Diese Serie von elektrischen UPVC-Kugelhähnen ist eine verbesserte Version mit manueller Funktion, basierend auf den herkömmlichen elektrischen UPVC-Kugelhähnen. Sie vereint den Komfort der elektrischen Steuerung mit der Sicherheit der manuellen Steuerung und eignet sich für verschiedene Einsatzbedingungen.
Das Ventil verfügt über eine automatische Rückstellung mit zwei Drähten. Die manuelle Funktion ermöglicht es dem Benutzer, das Ventil bei plötzlichem Stromausfall oder fehlender Stromversorgung manuell zu öffnen oder zu schließen. Dadurch wird ein durch Stromausfall bedingter Stillstand des Betriebs effektiv vermieden und die Kontinuität und Flexibilität der Nutzung gewährleistet. Das gesamte Ventil besteht aus UPVC, einem leichteren, wirtschaftlicheren und praktischeren Material als Messing oder Edelstahl.
Anwendungen
Merkmale
- Normalerweise geöffnet:Öffnet sich im stromlosen Zustand und schließt sich bei Stromzufuhr.
- NPT / G Gewinde: NPT (National Pipe Taper) und G (BSPP) zur Erfüllung verschiedener globaler Spezifikationen und Gewährleistung einer sicheren Abdichtung mit teflon tape.
- Ventilkörpermaterial: Hergestellt aus UPVC, bietet es eine hohe Korrosionsbeständigkeit, ist kostengünstig, leicht und einfach zu installieren, weist jedoch eine geringere Temperatur- und Druckbeständigkeit als Messing und Edelstahl auf.
- 9–36 V AC/DC: Funktioniert effektiv im gesamten Spannungsbereich und öffnet oder schließt das Ventil in 6–8 Sekunden.
- 2-Draht-Automatikrückstellung: Einfacher Zweidrahtanschluss, automatische Rückkehr in den sicheren Zustand bei Stromausfall.
- Manuelle Funktion: Ermöglicht die Notbetätigung über einen separaten Handknopf und gewährleistet so das schnelle Öffnen und Schließen des Ventils ohne Stromversorgung.
Benutzerhandbuch
Informationen zur Verwendung dieses Produkts finden Sie im user manual.
Technische Daten
| Modell | USS-MSV00125 | Portgröße | 3/4" | ||
| Gewindeart | NPT/G | Körpermaterial | UPVC | ||
| Maximales Drehmoment | 2 Nm | Verdrahtungstyp | 2-Draht-Automatische Rückführung | ||
| Betriebsmodus | Normalerweise offen | Durchflussöffnung | 20 mm | ||
| Bohrungstyp | Vollständiger Hafen | Dichtung/Membran/Dichtung | PTFE | ||
| Betriebszeit | 6-8er | Nennspannung | AC/DC 9-36V | ||
| IP-Schutzart | IP65 | Maximale Leistung | 5W | ||
| Mittlere Temperatur | 32℉-131℉ (0℃-55℃) | Lebenserwartung | 50.000 bis 80.000 Zyklen | ||
| Maximaler Mitteldruck | 145 PSI (1,0 MPa) | Geeignete Medien | Wasser, Luft, Öl und Gas | ||
| Bruttogewicht | 0,68 Pfund | Verpackungsabmessungen | 3,46" x 3,70" x 5,12" | ||
*Um die vollständige Tabelle auf Mobilgeräten anzuzeigen, wischen Sie bitte auf dem Bildschirm nach links oder rechts.
CE-zertifizierte Qualität und Sicherheit
Manuelle Funktion
Hinweis: Bei Modellen mit 2-Draht-Auto-Reset warten Sie vor der manuellen Betätigung kurz, damit sich der Kondensator vollständig entladen kann, bevor Sie das Handrad drehen.

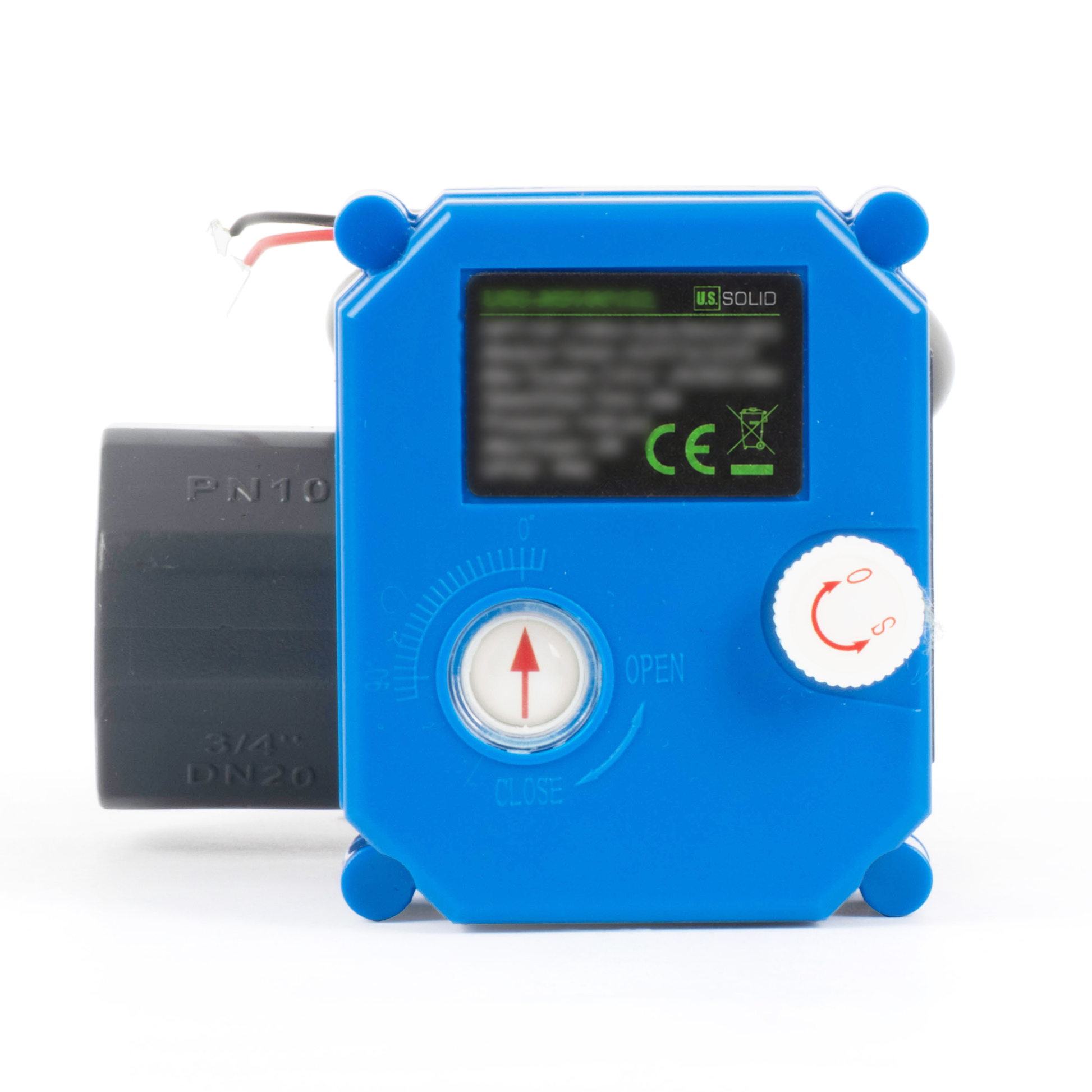

Roter Pfeil
Das Ventil ist vollständig geschlossen, wenn der rote Pfeil auf der Positionsanzeige ② auf „0“ (senkrecht zum Rohr) zeigt. Ebenso ist das Ventil vollständig geöffnet, wenn er auf „90“ (parallel zum Rohr) zeigt.
Schritte
- Stellen Sie vor der manuellen Betätigung sicher, dass das Ventil stromlos ist. Zustand.
- Ziehen Sie zunächst das Handrad vorsichtig nach oben. Durch Drehen des Handrads wird der Durchgang geöffnet oder geschlossen. Sie spüren beim Hochziehen ein leichtes Anheben des Hebels. Falls sich der Hebel nicht anheben lässt, versuchen Sie, ihn durch Drehen in die richtige Position zu bringen.
- Wenden Sie keine übermäßige Kraft an. Achten Sie beim Drehen auf die rote Linie im Anzeigefenster, um eine Überbetätigung zu vermeiden.
- Drücken Sie nach Abschluss der manuellen Bedienung das Handrad nach unten, um die elektrische Funktion zu aktivieren.
FAQ
Problem 1: Was ist der Unterschied zwischen N.C. (Normally Closed) und N.O.? (Normalerweise offen)?
- Normalerweise geschlossen (NC): Das Ventil bleibt im stromlosen Zustand geschlossen und öffnet sich nur bei Stromzufuhr. Ideal für ausfallsichere Anwendungen.
- Normalerweise offen (NO): Das Ventil bleibt im stromlosen Zustand geöffnet und schließt sich nur bei Stromzufuhr. Ideal für ausfallsichere Anwendungen.
Problem 2: Was ist der Unterschied zwischen Volldurchlass und Standarddurchlass?
- Volldurchlass: Entspricht dem Rohrdurchmesser, minimaler Durchflusswiderstand, ideal für hohen Durchfluss und geringen Druckverlust.
- Standarddurchlass: Kleiner als der Rohrdurchmesser, höherer Widerstand, geeignet für allgemeine Durchfluss- und Druckanforderungen.
Problem 3: Kann dieses Ventil für Trinkwasser verwendet werden?
Nein. Dieses Ventil ist für industrielle Anwendungen ausgelegt und wird nicht für Trinkwasseranwendungen empfohlen.
Problem 4: Wie lange muss die elektrische Speicherkapazität bei automatischen Rücklaufventilen mindestens eingeschaltet sein, damit diese sich bei Stromausfall schließen?
