Einleitung
Ein Magnetventil ermöglicht die zuverlässige Ein-/Aus-Steuerung von Flüssigkeiten oder Gasen in automatisierten Systemen. Seine kompakte elektromechanische Bauweise gewährleistet schnelle Reaktionszeiten und geringen Stromverbrauch.
Unsere Hochtemperatur-Magnetventile unterscheiden sich von Standardmodellen durch die Verwendung spezieller Materialien und Konstruktionen, die eine überlegene Temperaturbeständigkeit ermöglichen und für Medien wie Dampf, Heißwasser und Öl geeignet sind.
Hohe Temperaturbeständigkeit, hohe Reaktionsgeschwindigkeit und hohe Zuverlässigkeit. Anwendbar für industrielle Dampfkessel, chemische Reaktoren, Heißöl-Temperaturregelung, Sterilisationsanlagen für Lebensmittel und Pharmazeutika sowie automatisierte Verpackungsmaschinen.
Anwendungen
Merkmale
- Hochtemperaturbeständige Pilotkolbenkonstruktion, hält Temperaturen bis 200 °C stand, stabiler Betrieb unter Normaldruck. Geeignet für Dampf-, Heißöl- und andere Medienleitungen. Verhindert Verformungen und Leckagen des Ventilkörpers. PTFE-Dichtung: Die Dichtungskomponenten bestehen aus PTFE, einem beständigen Material gegen Säuren, Laugen, Lösungsmittel und Öle (mit Ausnahme stark oxidierender Säuren). Es zeichnet sich durch geringe Reibung und hohe Dichtigkeit aus. Der doppelte Schutz gewährleistet dauerhaft leckagefreie Funktion. Extrem reaktionsschnell: Dank elektromagnetischer Kraft reagiert dieses Ventil extrem schnell (nur wenige Millisekunden). Es ist kompatibel mit Automatisierungsanlagen und Niederspannungssystemen, verbraucht wenig Energie und eignet sich für Hochfrequenzbetrieb. ph2513/G: Das Gewinde ph2514 (National Pipe Taper) und G (BSPP) ermöglicht die Anpassung an verschiedene internationale Spezifikationen und gewährleistet eine sichere Abdichtung mit teflon tape. Ventilkörpermaterial: Gefertigt aus korrosionsbeständigem Edelstahl. Geeignet für Dampf und chemische Medien, korrosionsbeständig und hochfest.
- Anschlussdose: Bietet sicheren Schutz für die Verkabelung in rauen Umgebungen (Staub, Feuchtigkeit, Vibrationen).
Benutzerhandbuch
Informationen zur Verwendung dieses Produkts finden Sie in user manual.
Technische Daten

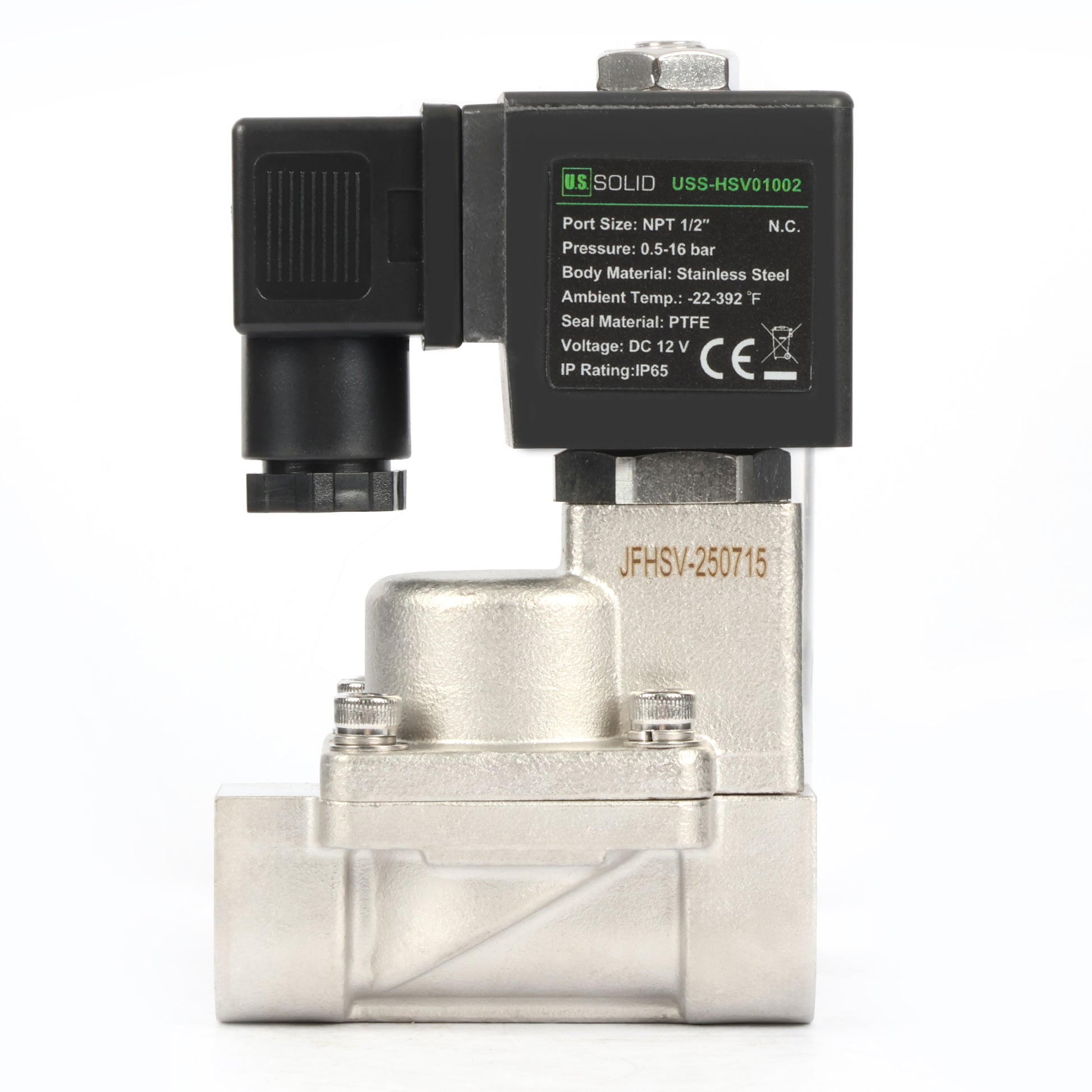

| Modell | USS-HSV01002 | Portgröße | 1/2" | ||
| Gewindeart | NPT/G | Körpermaterial | Edelstahl | ||
| Operationsart | Pilotbetrieben | Verdrahtungstyp | Anschlussdose | ||
| Betriebsmodus | Normalerweise geschlossen | Durchflussöffnung | 15 mm | ||
| Durchflusswert | 4,5 CV | Dichtung/Membran/Dichtung | PTFE | ||
| Betriebszeit | ≤1s | Nennspannung | Gleichstrom 12 V | ||
| IP-Schutzart | IP65 | Leistung | 16W | ||
| Betriebstemperatur | -22℉-392℉ (-30℃-200℃) | Geeignete Flüssigkeitsviskosität | 20 cst Unter | ||
| Betriebsdruck | 0,5–16 bar (7,3–232 PSI) | Geeignete Medien | Luft, Wasser, Dieselöl, Kerosin usw. | ||
| Bruttogewicht | 2,16 Pfund | Verpackungsabmessungen | 4,72" x 3,74" x 2,36" | ||
*Um die vollständige Tabelle auf Mobilgeräten anzuzeigen, wischen Sie bitte auf dem Bildschirm nach links oder rechts.
Verdrahtung
*Hinweis: Klemme ① (oben) ist für die Erdung. Die Verdrahtung der Klemmen ② und ③ (unten) variiert je nach Betriebszustand des Ventils:
- Im Ruhezustand (Öffner): Verbinden Sie den Pluspol mit der linken Klemme ② und den Minuspol mit der rechten Klemme (der verbleibenden). Im Ruhezustand (Schließer): Verbinden Sie den Minuspol mit der linken Klemme ② und den Pluspol mit der rechten Klemme (der verbleibenden).
*Hinweis: Das hier gezeigte Verdrahtungsdiagramm dient nur zu Demonstrationszwecken. Das Beispielprodukt kann vom aktuellen Produkt abweichen.
FAQ
Problem 1: Aus welchem Dichtungsmaterial besteht dieses Hochtemperatur-Magnetventil?
PTFE-Dichtung, geeignet für Temperaturen bis 200 °C (392 °F).
Problem 2: Können diese Magnetventile über längere Zeiträume im Dauerbetrieb verwendet werden?
Diese Ventile sollten weniger als 8 Stunden mit Strom versorgt werden. Obwohl die meisten Ventile nicht mehr als 18 W Leistung verbrauchen, befinden sich die Spulen in einem geschlossenen Bereich und können bei zu langer Stromzufuhr durchbrennen. Wir empfehlen, bei Bedarf einen Computerlüfter zur Kühlung der Spule zu verwenden.
Problem 3: Wie lange sollte man zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten unseres Magnetventils warten?
Es wird empfohlen, zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten eine Abkühlzeit von ca. 20 Minuten einzuhalten. Die genaue Abkühlzeit kann je nach Umgebungstemperatur und Betriebsbedingungen variieren.
Problem 4: Wie lange hält ein Magnetventil?
Bei sachgemäßer Wartung beträgt die Lebensdauer über eine Million Schaltzyklen. Die tatsächliche Lebensdauer kann jedoch je nach Betriebsbedingungen, Art des Mediums, Druck, Temperatur und Wartungspraktiken variieren.
Problem 5: Kann dieses Ventil für Trinkwasser verwendet werden?
Ja. Dieses Magnetventil ist aus Edelstahl gefertigt und erfüllt die Trinkwassernormen. Es ist für Trinkwasser geeignet und birgt kein Bleirisiko (im Gegensatz zu Messingventilen).
Problem 6: Kann es im Freien verwendet werden?
Die Magnetventile haben zwar die Schutzart IP65 und sind somit spritzwassergeschützt, dennoch wird empfohlen, sie bei dauerhafter Installation im Freien in einem Schutzgehäuse zu verbauen, um eine lange Lebensdauer zu gewährleisten.

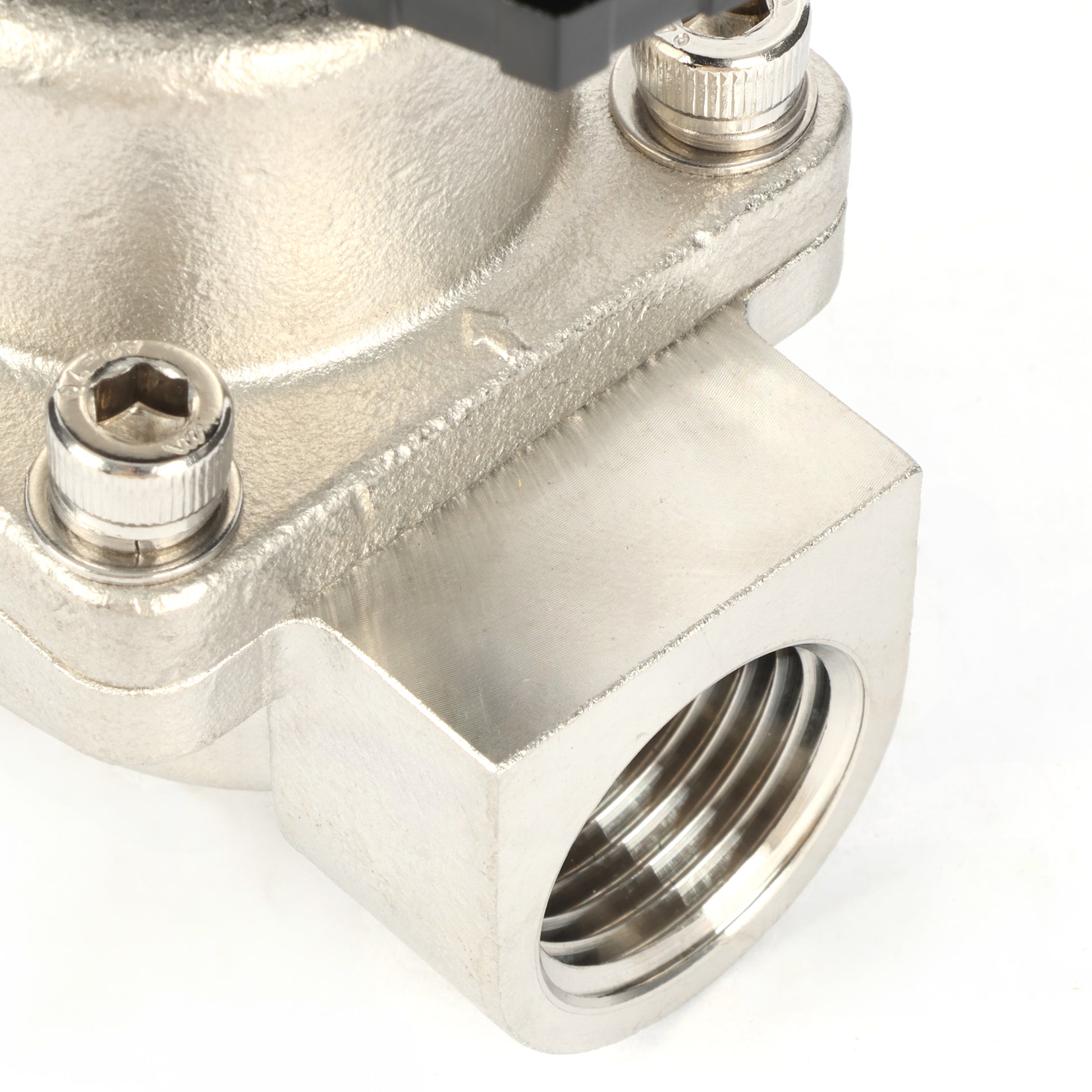

Problem 7: Was bedeutet der Pfeil auf dem Ventilkörper?
Der Pfeil auf dem Ventil zeigt die Durchflussrichtung an. Die meisten U.S. Solid-Ventile sind unidirektional, d. h. sie funktionieren nur dann korrekt, wenn das Fluid in Pfeilrichtung fließt. Bei falscher Einbaurichtung funktioniert das Ventil möglicherweise nicht ordnungsgemäß (z. B. schließt ein normalerweise geschlossenes Ventil möglicherweise nicht).
*Wichtig: Häkchen (√) bedeuten nur bedingte Eignung; Kreuze (×) bedeuten vollständige Inkompatibilität.
