Einleitung

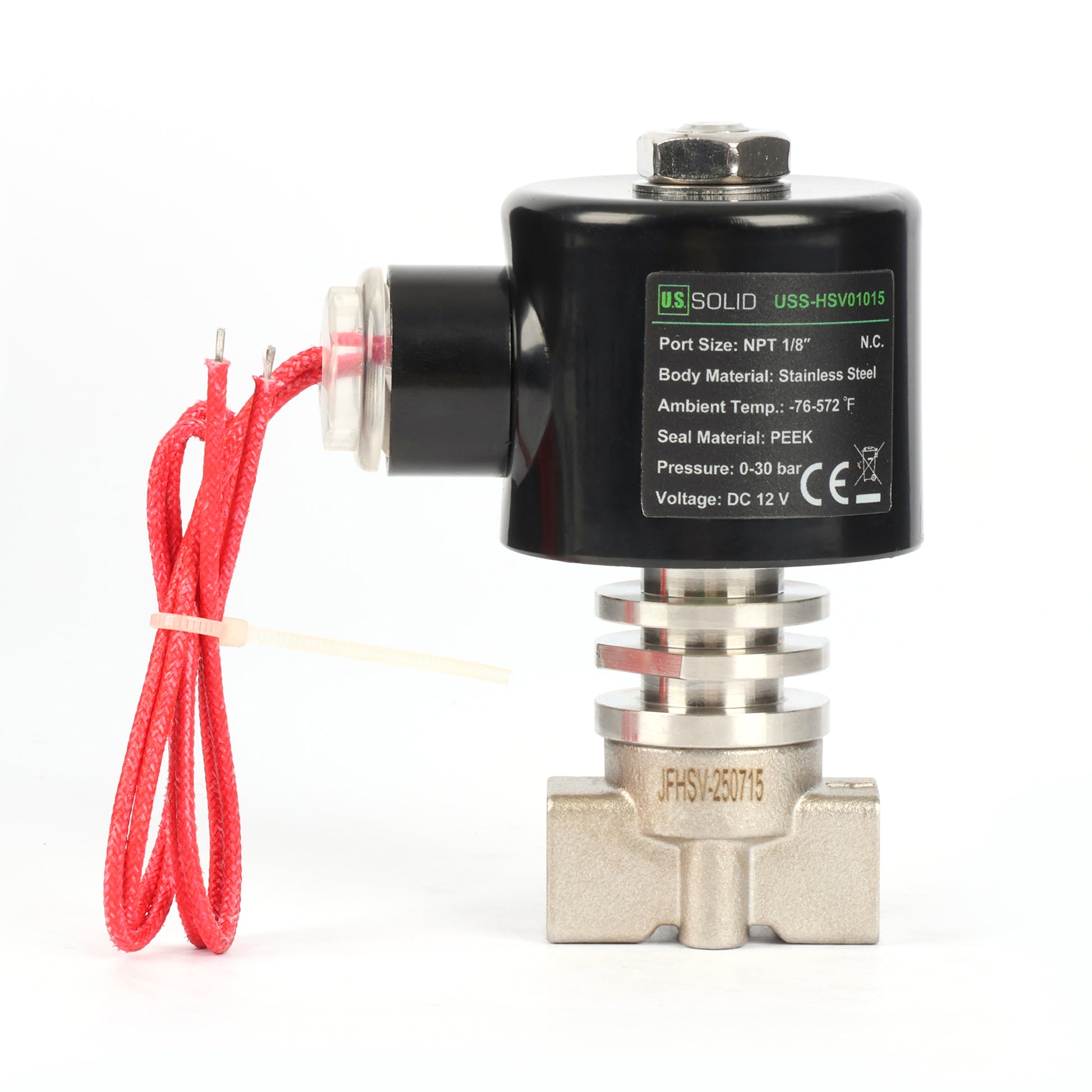

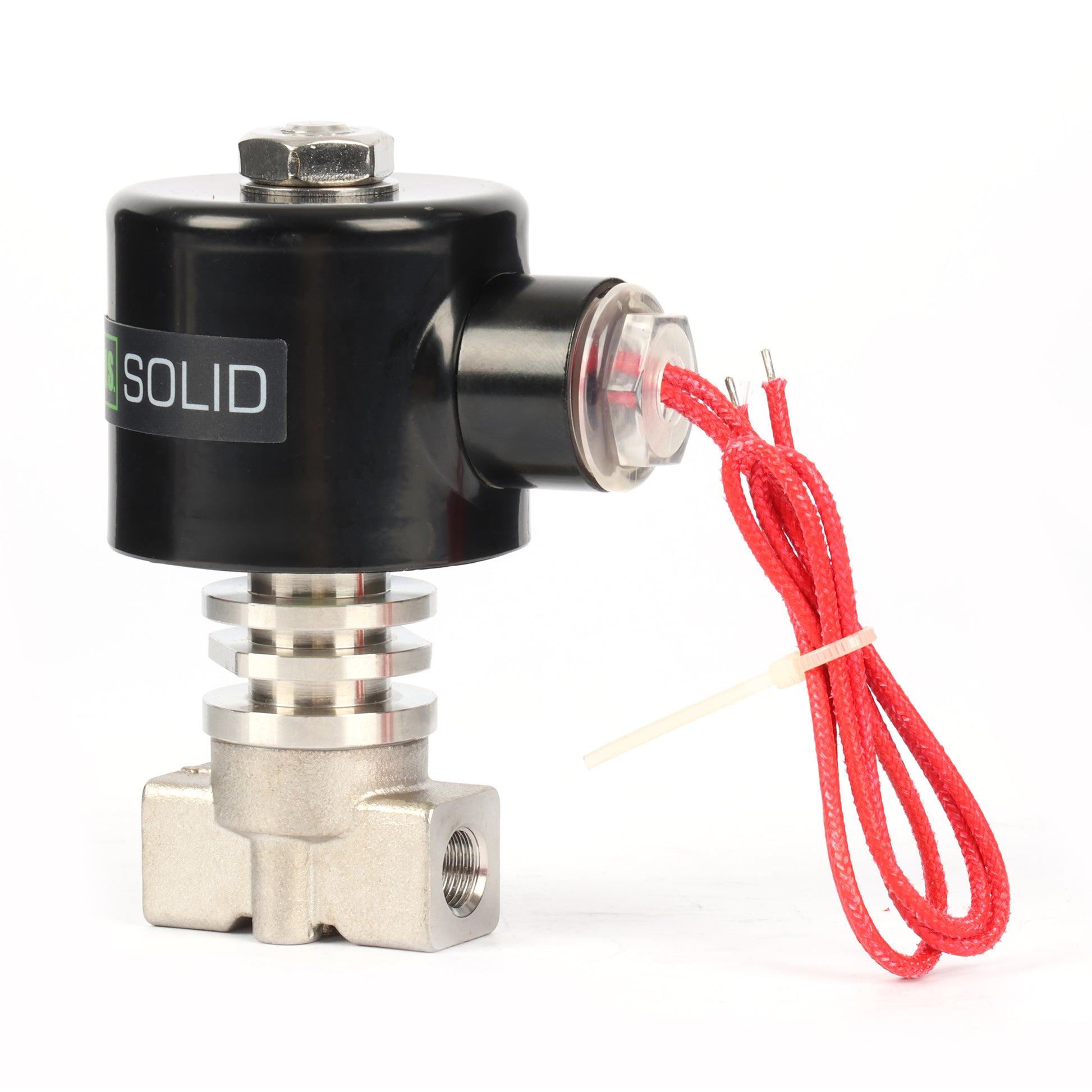

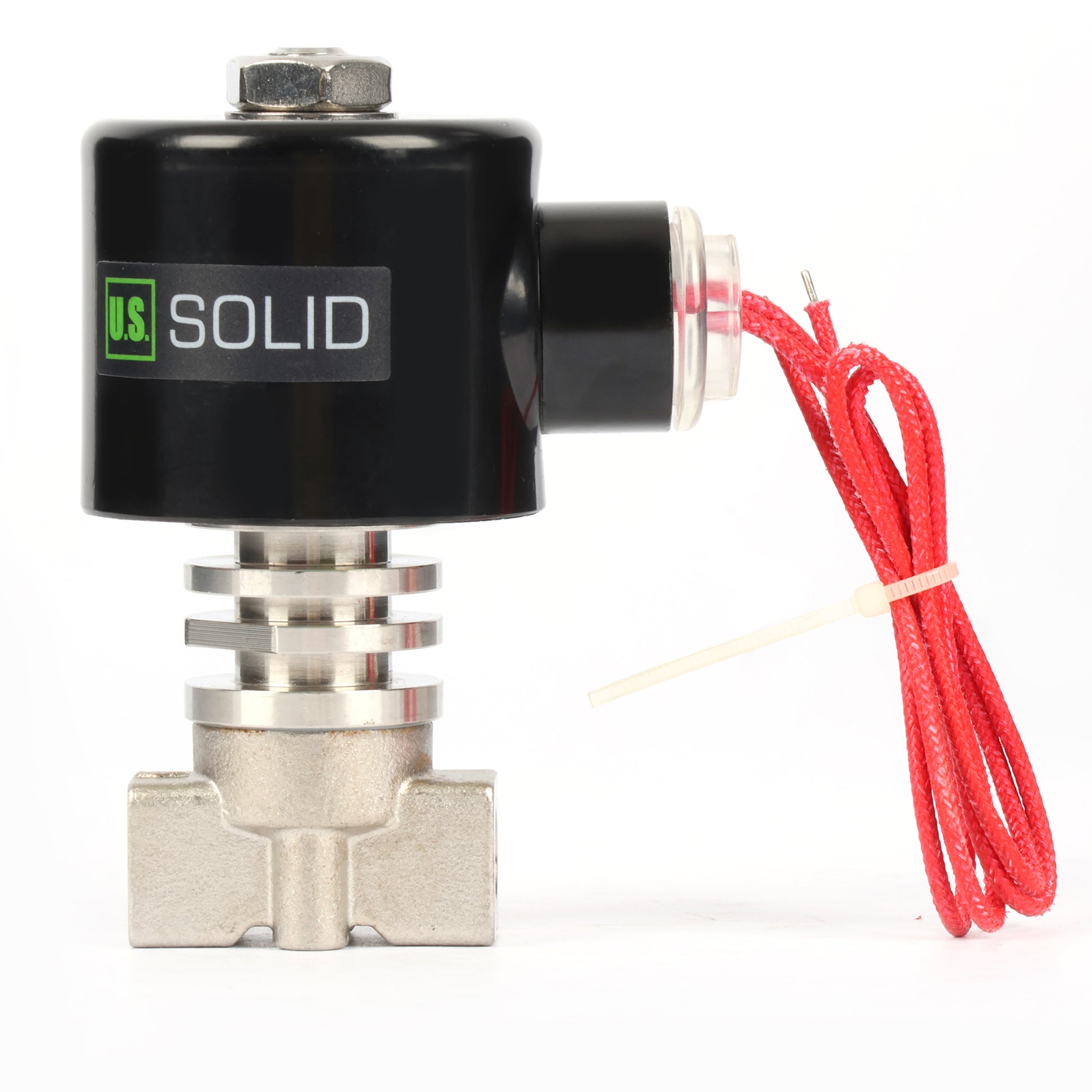

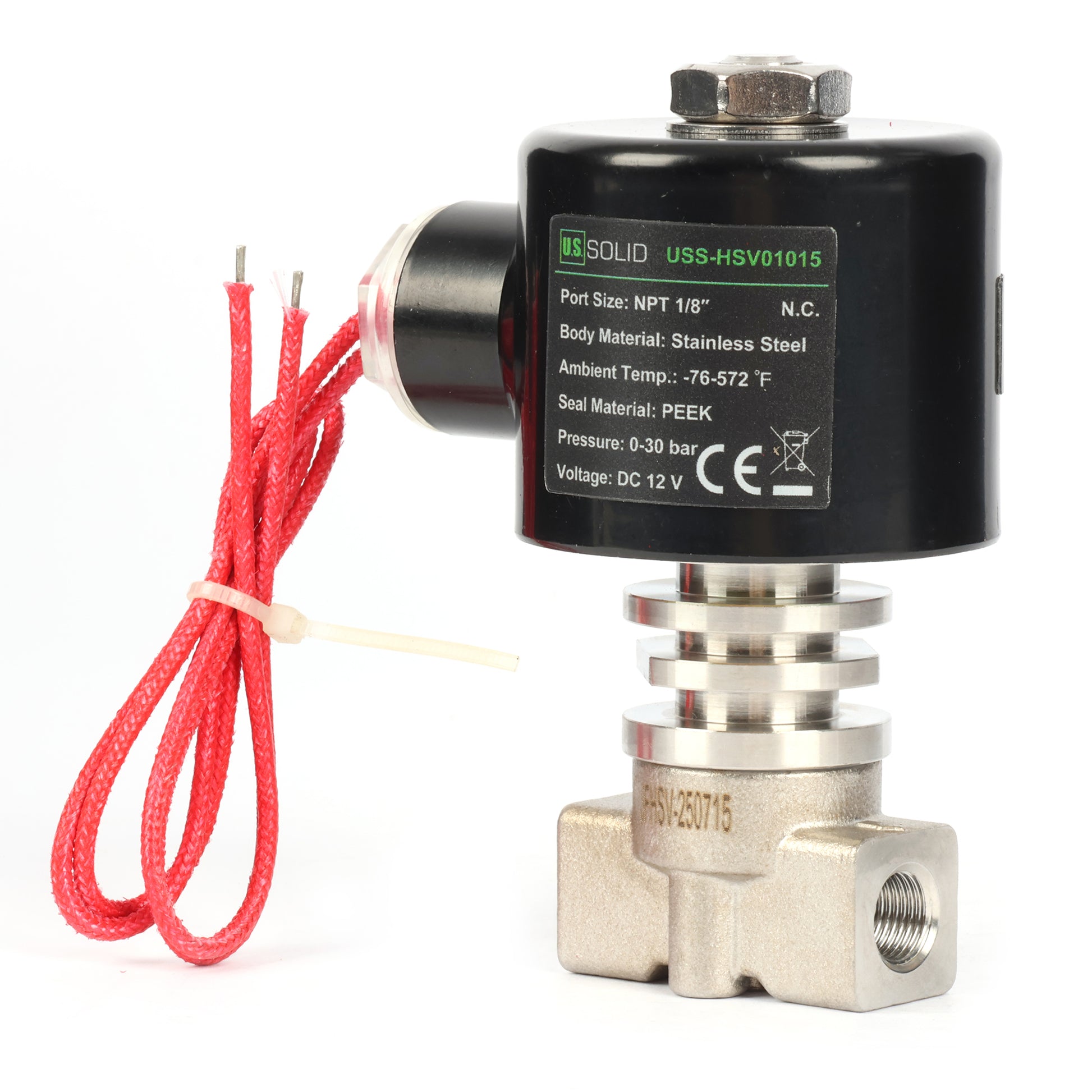

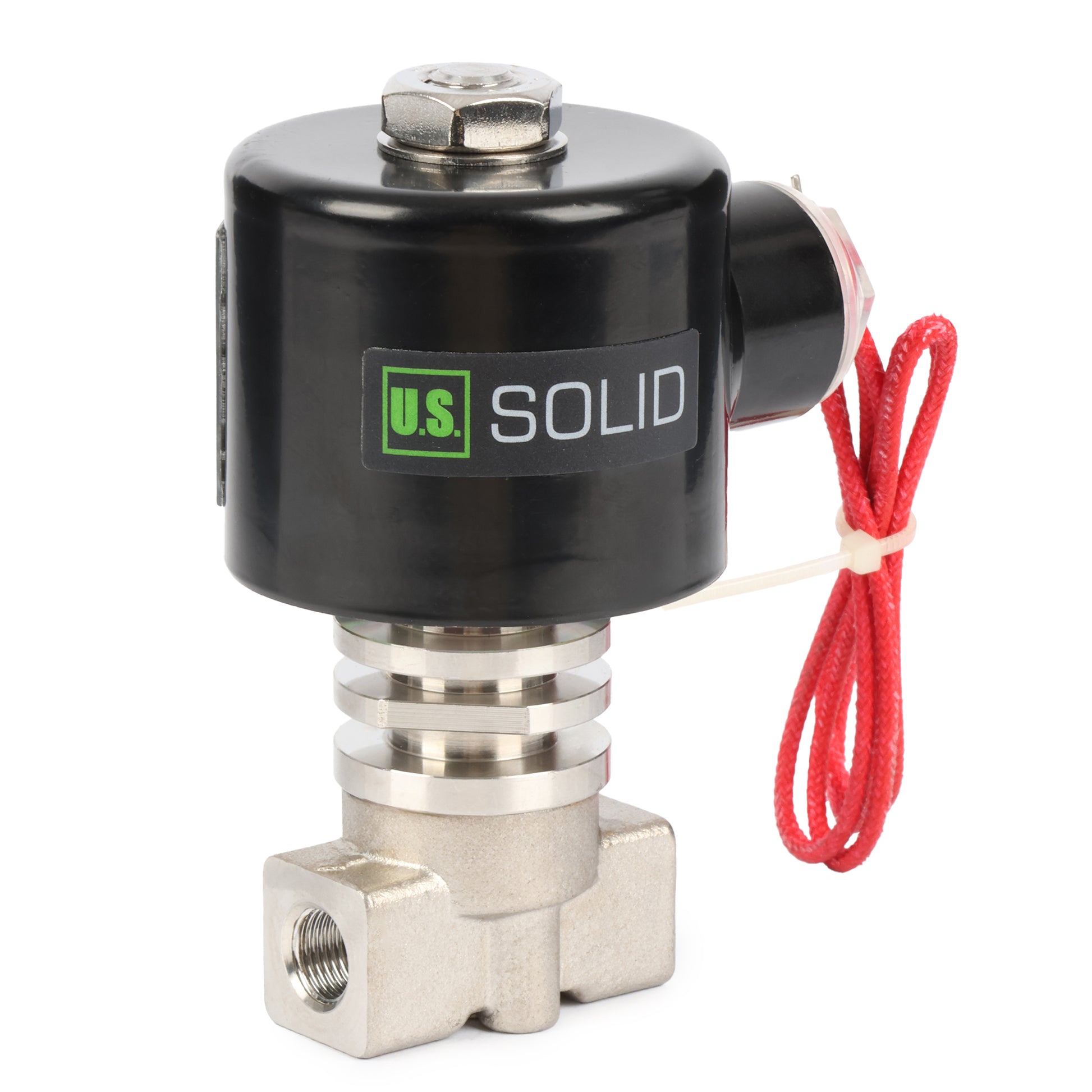

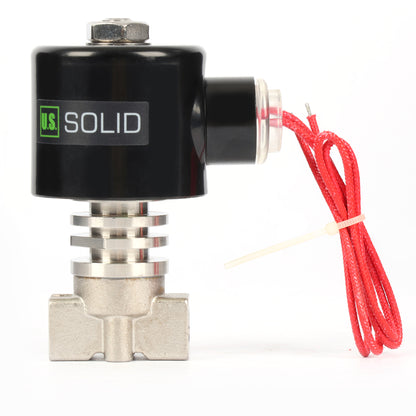

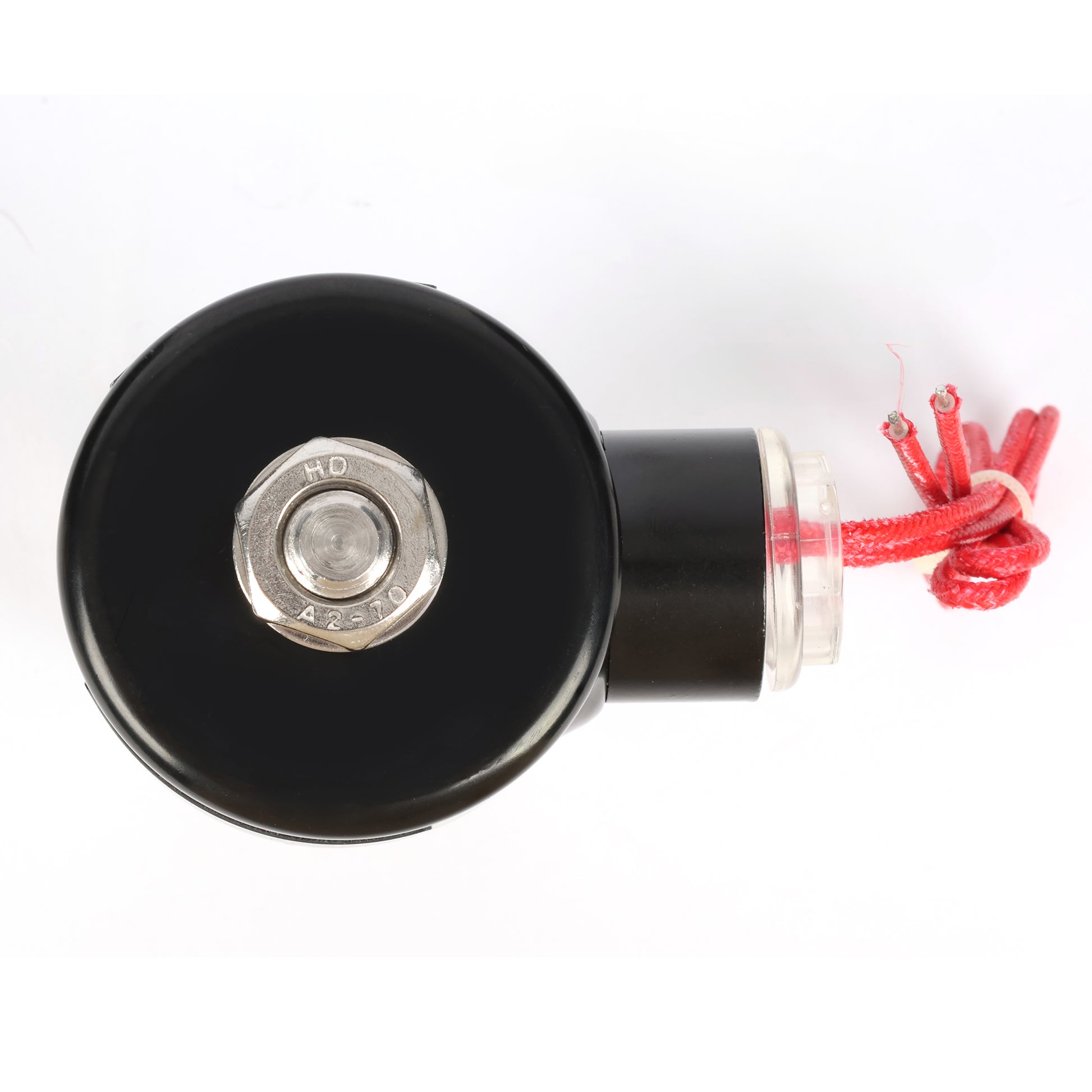

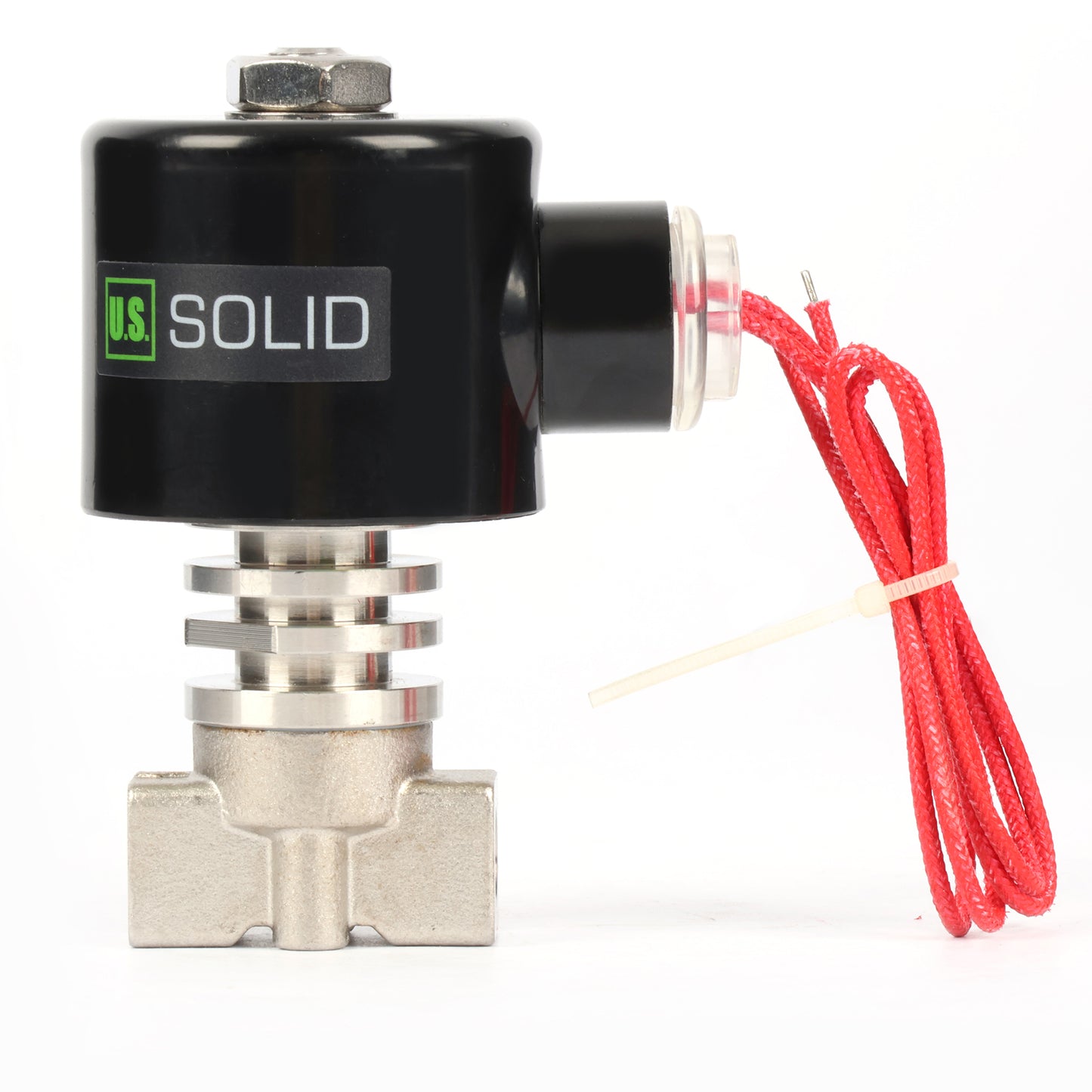

Ein Magnetventil ermöglicht die zuverlässige Ein-/Aus-Steuerung von Flüssigkeiten oder Gasen in automatisierten Systemen. Seine kompakte elektromechanische Bauweise gewährleistet schnelle Reaktionszeiten und geringen Stromverbrauch. Unsere Hochtemperatur-Magnetventile unterscheiden sich von Standardmodellen durch die Verwendung spezieller Materialien und Konstruktionen, die eine überlegene Temperaturbeständigkeit ermöglichen und Medien wie Dampf, Heißwasser und Öl fördern. Dieses Hochtemperatur-Magnetventil verfügt über ein direktwirkendes Gehäuse aus Edelstahl 304 und PEEK-Dichtungen. Es hält Temperaturen bis zu 300 °C stand und ist beständig gegen korrosive Medien. Dank seiner Null-Druck-Startfähigkeit und des energiesparenden elektromagnetischen Antriebs ermöglicht es eine sofortige Ein-/Ausschaltung. Die kompakte Bauweise gewährleistet eine präzise Regelung kleiner Durchflussmengen – ideal für Labor-, Medizin- und Pneumatiksysteme, die zuverlässige Hochtemperaturleistung erfordern.
Anwendungen
Merkmale
- Hochtemperatur: Die direktwirkende Konstruktion hält Temperaturen bis zu 300 °C stand und arbeitet stabil unter Normaldruck. Geeignet für Rohrleitungen mit sauberen Hochtemperaturmedien; verhindert Ventilverformung und -leckage.
- PEEK-Dichtung: Beständig gegen starke Säuren und Laugen (außer Flusssäure) sowie Hochtemperaturdampf. Vergleichbare Festigkeit mit Metall bei geringer Reibung und hoher Dichtwirkung für den langfristigen Einsatz mit sauberen Medien.
- Nulldruckstart: Der direktwirkende Antrieb benötigt keinen Pilotdruck und startet bei Nulldruck. Die elektromagnetische Spule mit geringem Stromverbrauch ermöglicht eine sofortige Ein-/Ausschaltautomatisierung.
- Extrem reaktionsschnell: Dank elektromagnetischer Kraft reagiert dieses Ventil extrem schnell – in nur wenigen Millisekunden. Es ist kompatibel mit Automatisierungsanlagen und Niederspannungssystemen, verbraucht wenig Energie und eignet sich für Hochfrequenzbetrieb.
- NPT / G: NPT (National Pipe Taper) und G (BSPP) Gewinde für diverse internationale Spezifikationen gewährleisten eine sichere Abdichtung mit teflon tape.

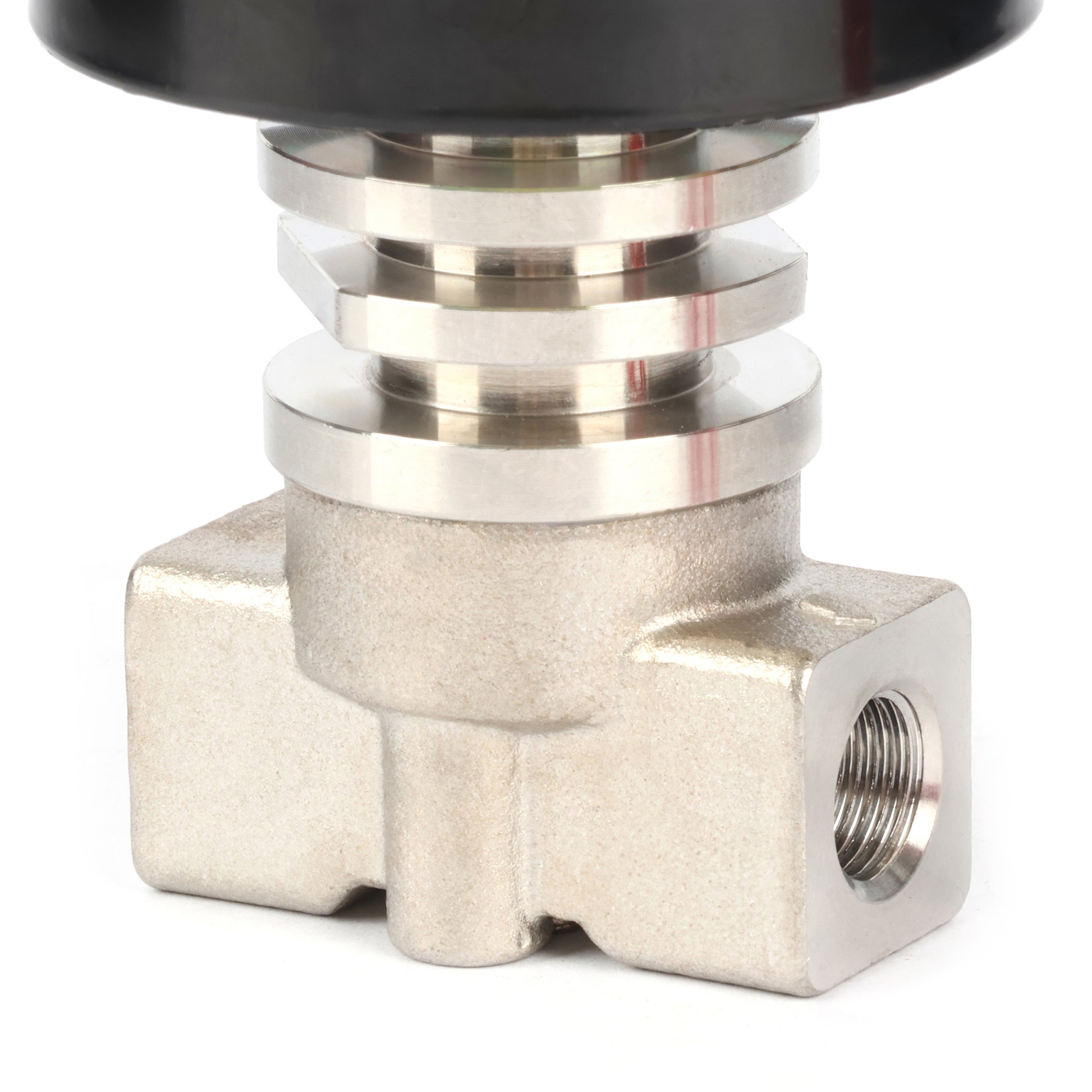

- Ventilkörpermaterial: Gefertigt aus korrosionsbeständigem Edelstahl. Geeignet für Dampf und chemische Medien, korrosionsbeständig und hochfest.
Benutzerhandbuch
Informationen zur Verwendung dieses Produkts finden Sie in der Dokumentation.
Technische Daten
| Modell | USS-HSV01015 | Portgröße | 1/8" | ||
| Gewindeart | NPT/G | Körpermaterial | Edelstahl | ||
| Operationsart | Direkt wirkend | Verdrahtungstyp | Verdrahtung | ||
| Betriebsmodus | Normalerweise geschlossen | Durchflussöffnung | 1,5 mm | ||
| Durchflusswert | 1 CV | Dichtung/Membran/Dichtung | SPÄHEN | ||
| Betriebszeit | ≤1s | Nennspannung | Gleichstrom 12 V | ||
| IP-Schutzart | IP43 | Leistung | 13,3 W | ||
| Betriebstemperatur | -76℉-572℉ (-60℃-300℃) | Geeignete Flüssigkeitsviskosität | 20 cst Unter | ||
| Betriebsdruck | 0-30 bar (0-435 PSI) | Geeignete Medien | Luft, Wasser, Dieselöl, Kerosin usw. | ||
| Bruttogewicht | 1,26 Pfund | Verpackungsabmessungen | 4,53" x 3,74" x 2,36" | ||
*Um die vollständige Tabelle auf Mobilgeräten anzuzeigen, wischen Sie bitte auf dem Bildschirm nach links oder rechts.
FAQ
Problem 1: Aus welchem Dichtungsmaterial besteht dieses Hochtemperatur-Magnetventil?
PEEK-Dichtung, geeignet für Temperaturen bis zu 300 °C (572 °F).
Problem 2: Können diese Magnetventile über längere Zeiträume kontinuierlich betrieben werden?
Diese Ventile sollten weniger als 8 Stunden mit Strom versorgt werden. Obwohl die meisten Ventile nicht mehr als 18 W Leistung verbrauchen, befinden sich die Spulen in einem geschlossenen Bereich und können bei zu langer Stromzufuhr durchbrennen. Wir empfehlen, bei Bedarf einen Computerlüfter zur Kühlung der Spule zu verwenden.
Problem 3: Wie lange sollte man zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten unseres Magnetventils warten?
Es wird empfohlen, zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten eine Abkühlzeit von ca. 20 Minuten einzuhalten. Die genaue Abkühlzeit kann je nach Umgebungstemperatur und Betriebsbedingungen variieren.
Problem 4: Wie lange hält ein Magnetventil?
Bei sachgemäßer Wartung beträgt die Lebensdauer über eine Million Schaltzyklen. Die tatsächliche Lebensdauer kann jedoch je nach Betriebsbedingungen, Art des Mediums, Druck, Temperatur und Wartungspraktiken variieren.
Problem 5: Kann dieses Ventil für Trinkwasser verwendet werden?
Ja. Dieses Magnetventil ist aus Edelstahl gefertigt und erfüllt die Trinkwassernormen. Es ist für Trinkwasser geeignet und birgt kein Bleirisiko (im Gegensatz zu Messingventilen).
Problem 6: Kann es im Freien verwendet werden?
Die Magnetventile mit Schutzart IP43 bieten begrenzten Schutz gegen Spritzwasser, sind aber nicht für den dauerhaften Einsatz im Freien geeignet. Um Zuverlässigkeit und Langlebigkeit zu gewährleisten, sollten diese Ventile nur in geschützten Innenräumen installiert werden.
Problem 7: Was bedeutet der Pfeil auf dem Ventilkörper?
Der Pfeil auf dem Ventil zeigt die Durchflussrichtung an. Die meisten Ventile des Typs U.S. Solid sind unidirektional, d. h. sie funktionieren nur dann korrekt, wenn das Medium in Pfeilrichtung fließt. Bei Installation in der entgegengesetzten Richtung kann das Ventil Fehlfunktionen aufweisen (z. B. kann ein normalerweise geschlossenes Ventil nicht schließen).
