Einleitung

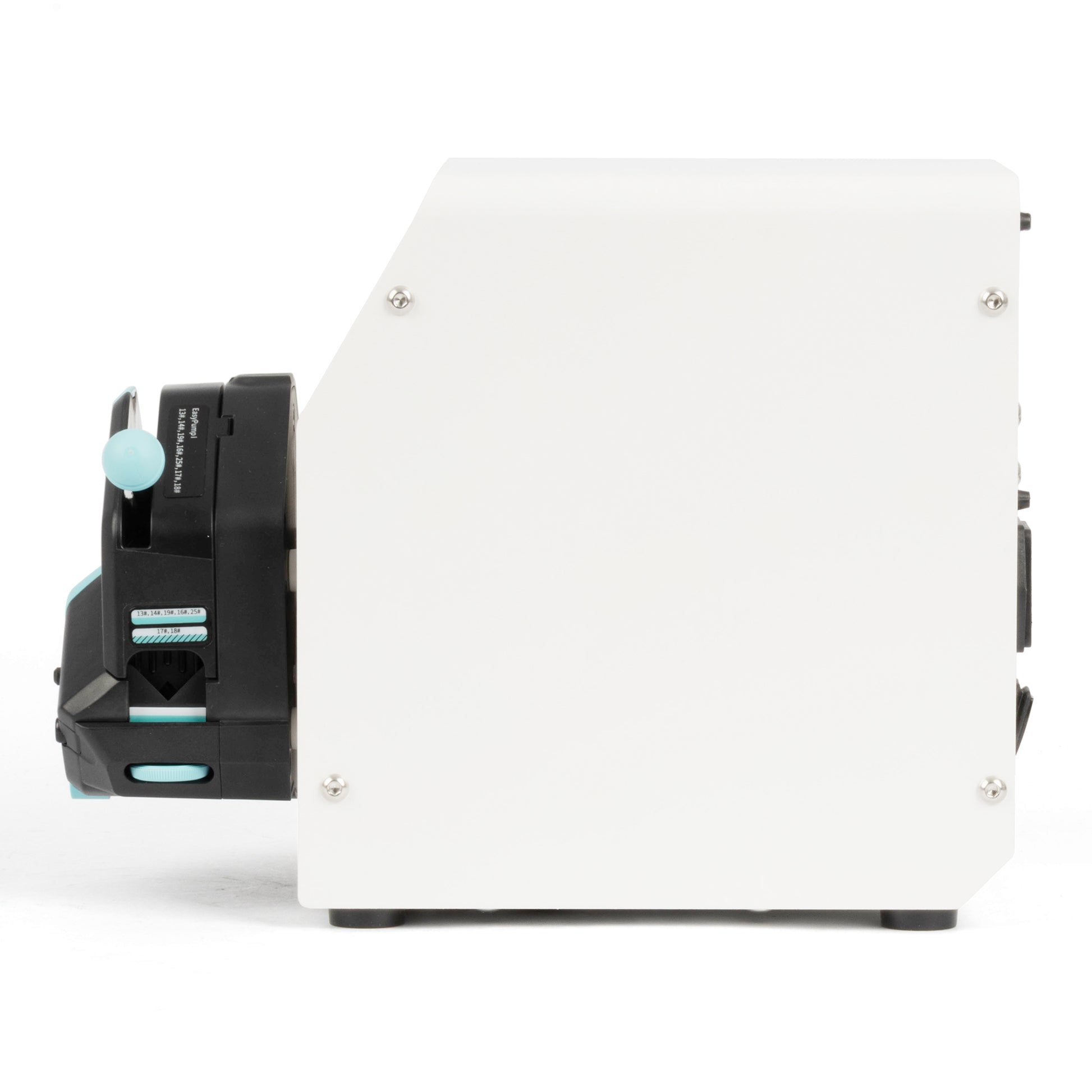

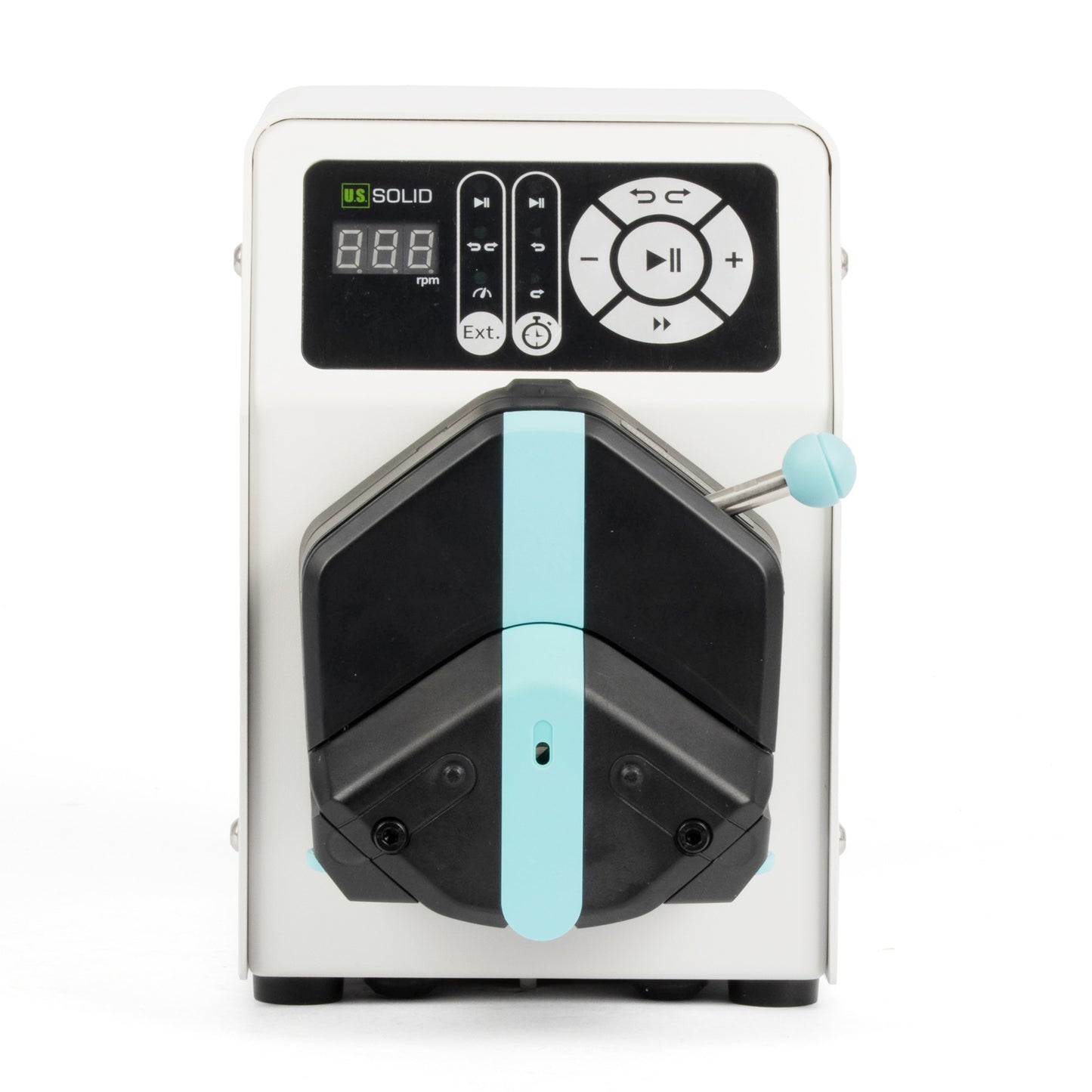

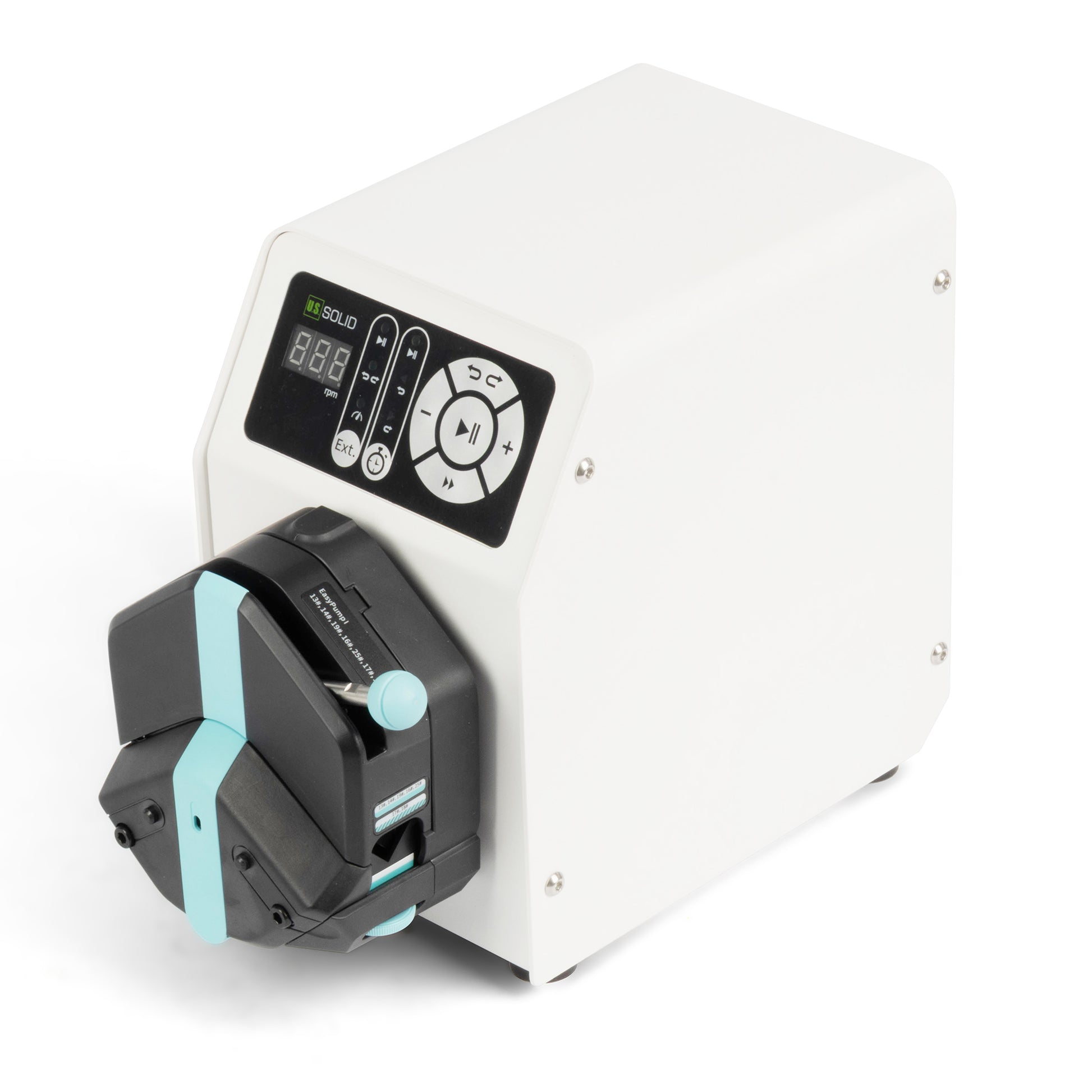

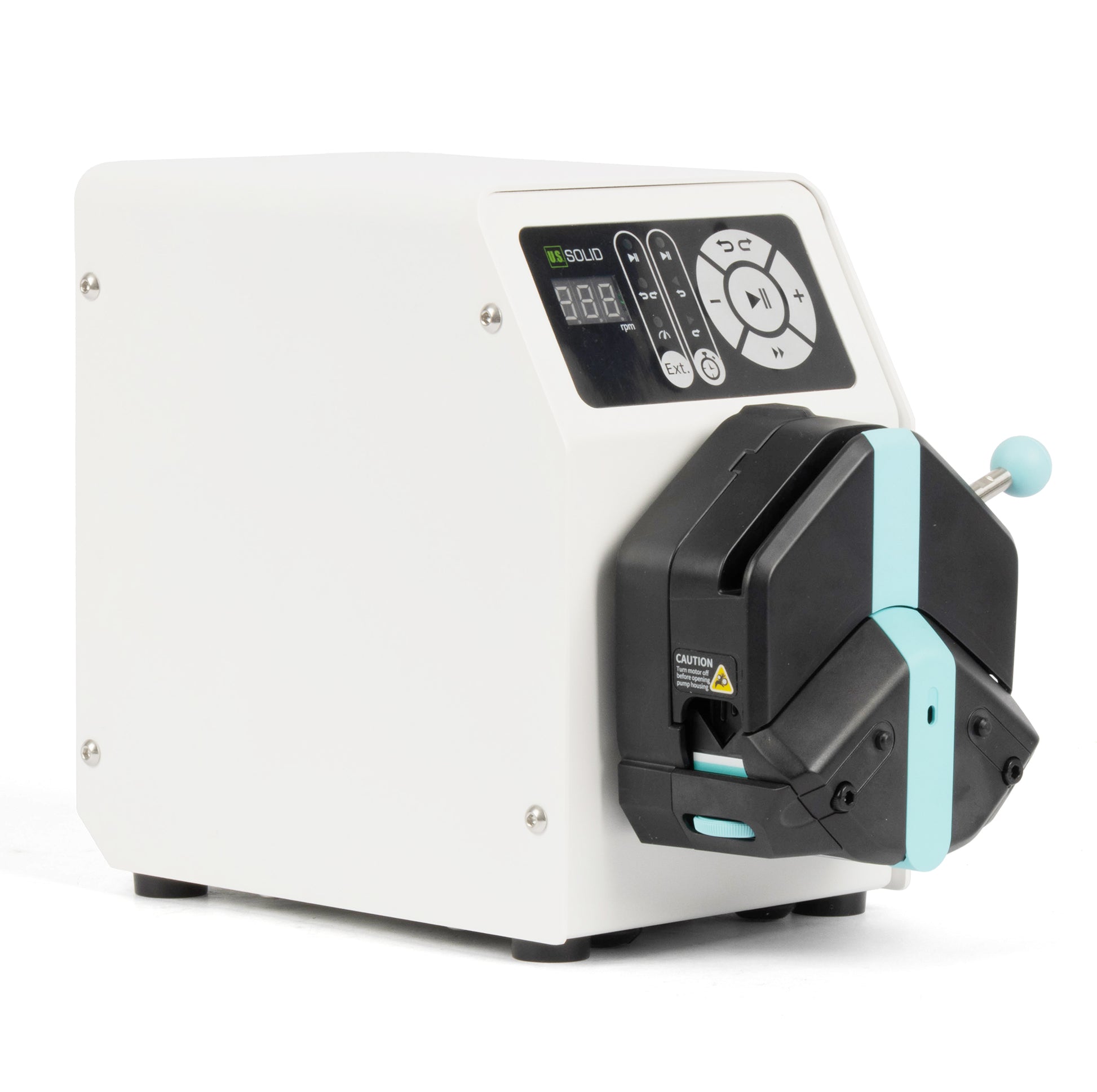

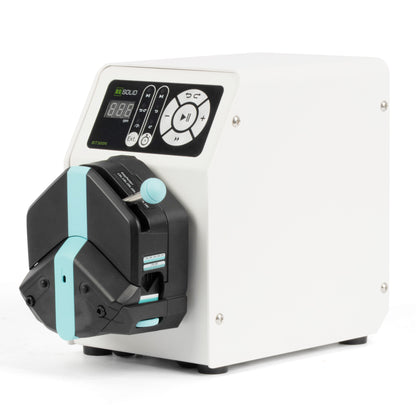

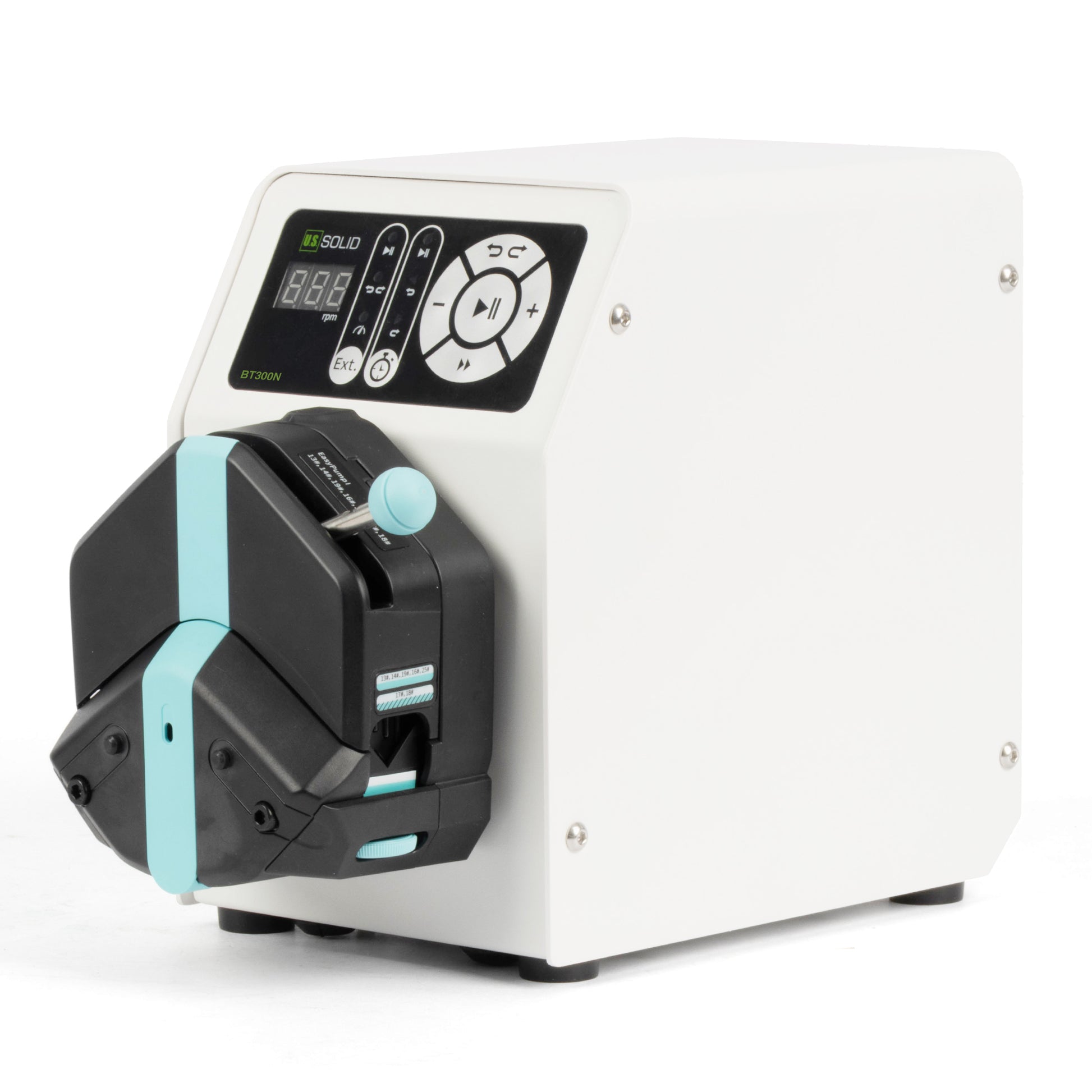

Die BT300N ist eine einfache, schrittmotorbetriebene Peristaltikpumpe mit einem Drehzahlbereich von 0,1–350 U/min. Sie ist mit Pumpenköpfen der EasyPump-Serie kompatibel und bietet zwei Fördermengenbereiche: 0,0053–1505 ml/min und 0,18–956 ml/min (je nach benötigtem Silikonschlauch). Mit Timerfunktion und kompakter Bauweise ist sie in einem pulverbeschichteten Metallgehäuse mit Membrantasten für Start/Stopp, Richtungsänderung und Timerbetrieb untergebracht. Die Pumpe unterstützt sieben externe Steuermodi und verfügt über RS232/RS485-Schnittstellen (Modbus-RTU-Protokoll) zur einfachen Integration in Computer und SPSen, was die Fernsteuerung ermöglicht. Ideal für Universitätslabore, Forschungsinstitute und analytische Anwendungen.
Anwendungen
Merkmale
- EasyPump Pumpenkopf: Mit Rollenverstellung und Hebelmechanismus für eine schnelle, werkzeuglose Schlauchinstallation.
- Durchflussbereich: Zwei Optionen – 0,0053–1505 ml/min und 0,18–956 ml/min (erfordert Schläuche mit 1,6 mm/2,4 mm Wandstärke).
- LED-Display: Zeigt die Drehzahl an. Einfache Drehzahleinstellung per Knopfdruck (0,1–350 U/min).
- Pulverbeschichtetes Metallgehäuse: Kompakt und Langlebig.
- Schrittmotor: Geräuscharm und vibrationsarm.

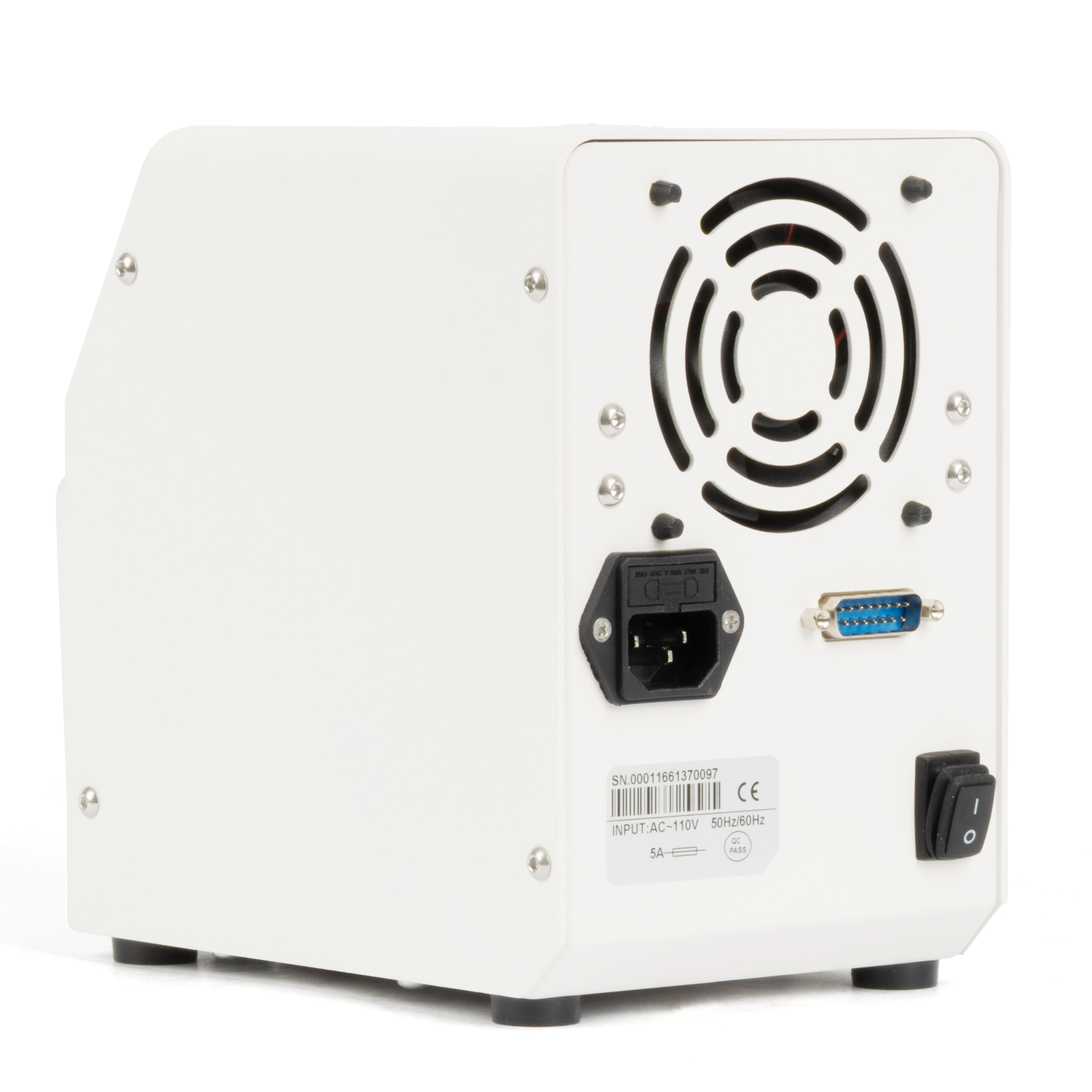

- Kommunikation: RS232 und RS485 (Modbus RTU-Protokoll).
- Funktionen: Umkehrbarer Durchfluss, Timer, Ein-Tasten-Entleerung.
- Flexible Steuerungsmöglichkeiten: Unterstützt mehrere externe Steuerungsmethoden.
Modell
*Hinweis: Wählen Sie Ihre Schlauchwandstärke (1,6 mm oder 2,4 mm) – jede erfordert unterschiedliche Silikonschlauchabmessungen für den EasyPump-Kopf und liefert unterschiedliche Durchflussmengen.
Benutzerhandbuch
Informationen zur Verwendung dieses Produkts finden Sie im Benutzerhandbuch BT-N Peristaltic Pump bzw. EasyPump Pump Head.
Packliste
| Wenn 1,6 mm | BT300N-Laufwerk x 1 | Wenn 2,4 mm | BT300N-Laufwerk x 1 |
| EasyPump Pumpenkopf x 1 | EasyPump Pumpenkopf x 1 | ||
| Laufwerks-Bedienungsanleitung x 1 | Laufwerks-Bedienungsanleitung x 1 | ||
| Bedienungsanleitung für den Pumpenkopf x 1 | Bedienungsanleitung für den Pumpenkopf x 1 | ||
| Netzkabel x 1 | Netzkabel x 1 | ||
| 13#, 14#, 19#, 16#, 25#, 17#, 18# - je 1 Stück × 2 m | 15#,24# - je 1 Stück × 2 m |
*Um die vollständige Tabelle auf Mobilgeräten anzuzeigen, wischen Sie bitte auf dem Bildschirm nach links oder rechts.
Technische Daten
| Anzeige | LED | Kontrolle | Taste |
| Zeitmessbereich | 0,5-999s | Zustand Temperatur | 0-40℃ |
| Motortyp | Schrittmotor | Kommunikation | RS232, RS485 (Modbus RTU-Protokoll) |
| Gehäusematerial | Metallpulverbeschichtet | IP-Rate | IP31 |
| Geschwindigkeitsbereich | 0,1–350 U/min, einstellbar | Stromversorgung | AC110V |
| Geschwindigkeitsauflösung | 0,1 U/min (0–100 U/min), 1 U/min (100–600 U/min) | Stromverbrauch | ≤50W |
| Externes Drehzahlregelungssignal | 0-5 V (Standard); 0-10 V, 4-20 mA (optional) | Nettogewicht (Antrieb) | 9,26 Pfund |
*Um die vollständige Tabelle auf Mobilgeräten anzuzeigen, wischen Sie bitte auf dem Bildschirm nach links oder rechts.
CE-zertifizierte Qualität & Sicherheit
FAQ
1. Um welchen Typ von Schlauchpumpe handelt es sich? Was sind die Hauptfunktionen?
Als einfachste Art von Schlauchpumpe unterstützt sie Kernfunktionen wie Drehzahlregelung, Start/Stopp-Steuerung, Richtungsumkehr und Betrieb mit voller Drehzahl. Zusätzlich bietet die BT-N-Serie eine einfache Timerfunktion.
2. Verfügt sie über eine Timerfunktion?
Ja, sie verfügt über einen einfachen Timer. Sie können die Dauer (maximal 999 Sekunden) einstellen, und die Pumpe stoppt automatisch, sobald die Zeit abgelaufen ist. Der Timer speichert den zuletzt eingestellten Wert. Hinweis: Die Einstellung erfolgt ausschließlich über die Tasten (nicht über eine externe Steuerung), und eine Zeitplanung nach Datum oder Uhrzeit ist nicht möglich. Kurzanleitung (Details siehe Handbuch):
- Halten Sie die Timer-Taste 3–5 Sekunden lang gedrückt.
- Stellen Sie die gewünschte Dauer mit den Tasten + und – ein.
- Nachdem Sie die Zeit eingestellt haben, drücken Sie die Timer-Taste erneut, um den Vorgang zu beenden und die Geschwindigkeit nach Bedarf anzupassen.
- Drücken Sie die Timer-Taste ein weiteres Mal, um den Zeitlauf zu starten. Die Pumpe stoppt anschließend automatisch.
3. Unterstützt das Gerät externe Steuerung?
Ja. Bitte beachten Sie, dass die Tasten und Drehregler nach dem Umschalten auf externe Steuerung nicht mehr funktionieren. In diesem Modus können nur Start/Stopp, Drehrichtungsumkehr und Geschwindigkeitsanpassung extern gesteuert werden – die Timer-Funktion wird nicht unterstützt. Nach dem Drücken der externen Steuerungstaste können Sie die Kontrollleuchten für Start/Stopp, Drehrichtung und Geschwindigkeit überprüfen. Leuchtet eine Anzeige, kann die entsprechende Funktion extern gesteuert werden. Die Anzeigen können in verschiedenen Kombinationen leuchten: eine, zwei oder alle drei. Leuchtet keine der Anzeigen, befindet sich das Gerät nicht im externen Steuermodus.
4. Welche Schlauchtypen sind mit dieser Peristaltikpumpe kompatibel?

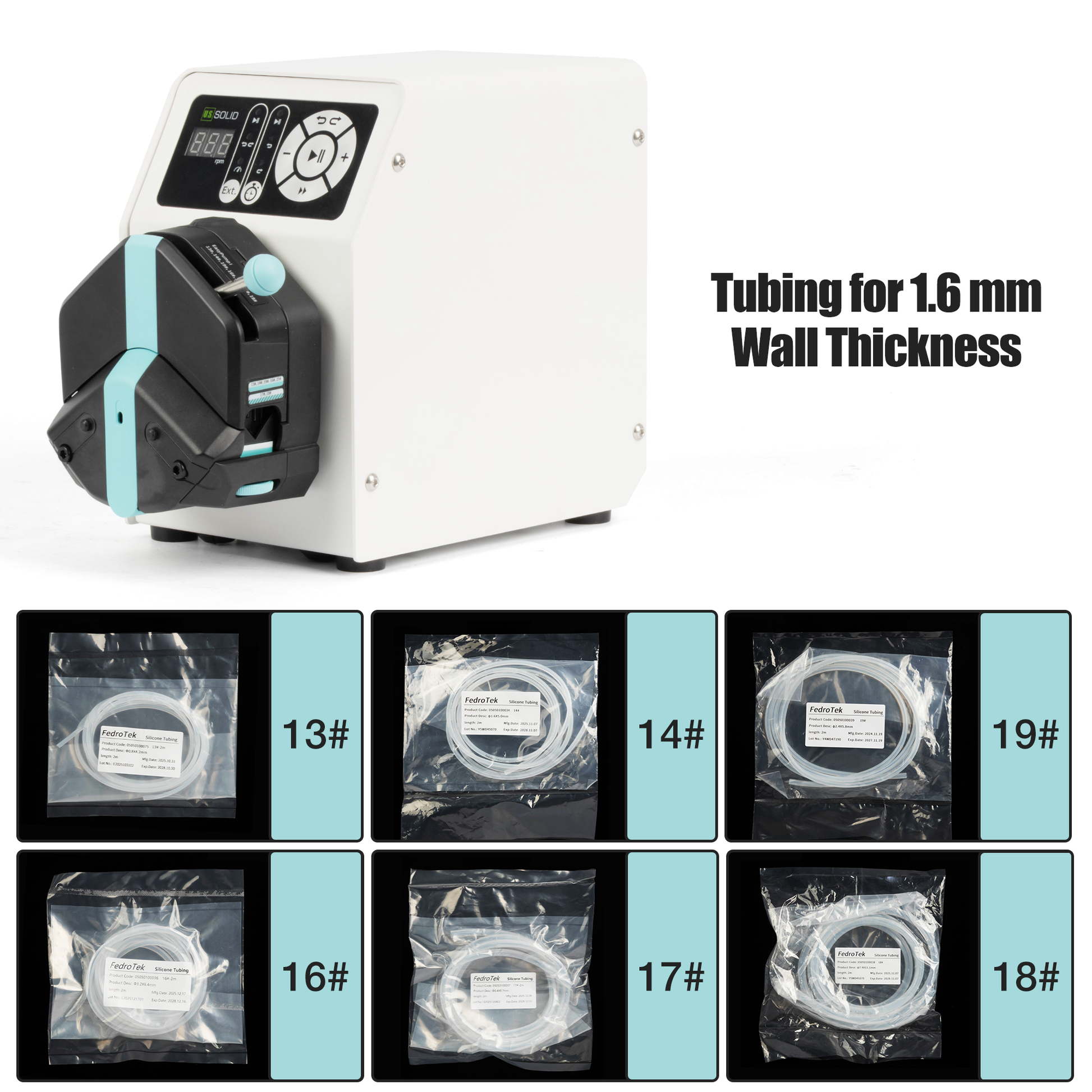

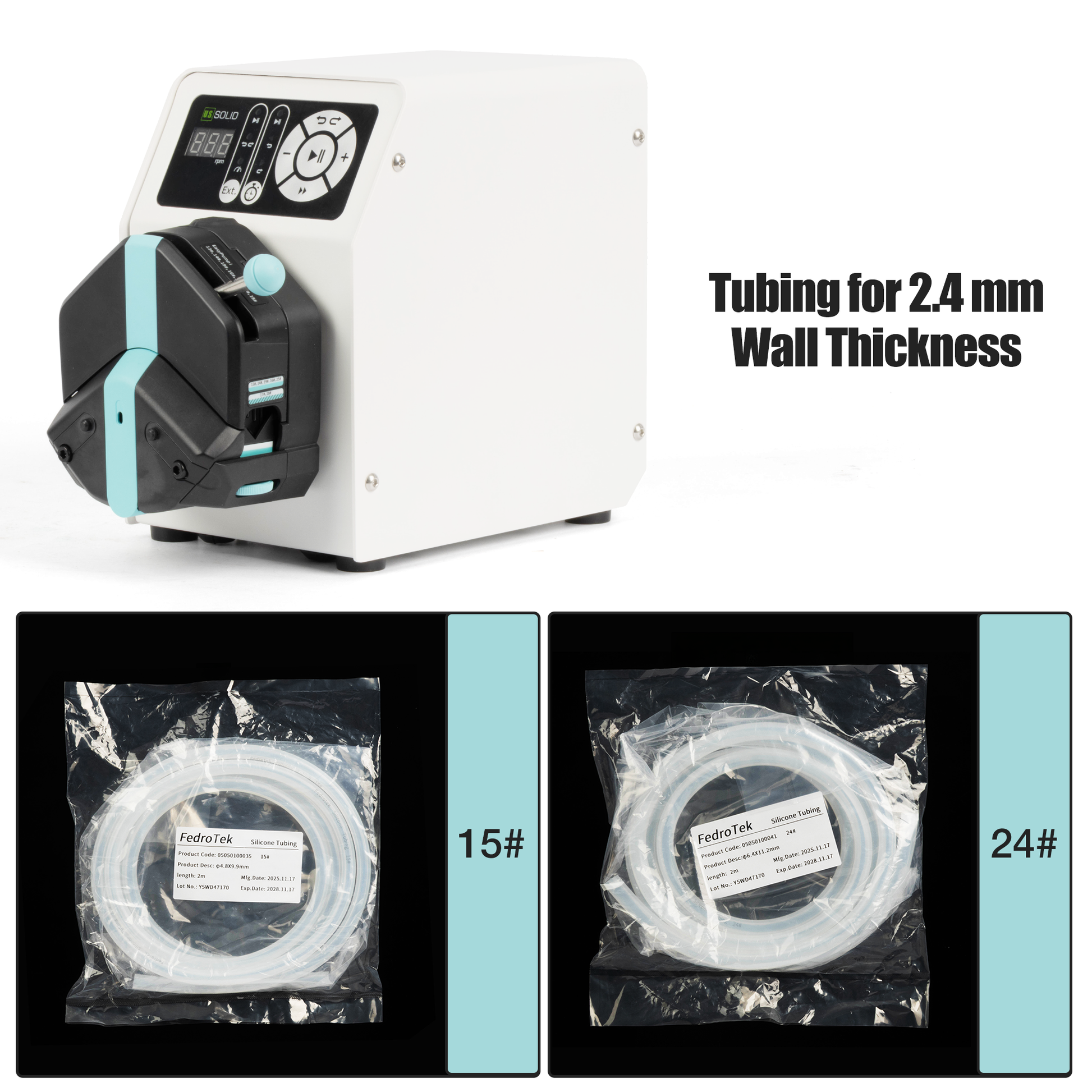

Beide Varianten verwenden dasselbe Hauptgerät. Der Pumpenkopf ist unterschiedlich: Eine Variante unterstützt Schläuche mit 1,6 mm Wandstärke (13#, 14#, 19#, 16#, 25#, 17#, 18#), die andere Schläuche mit 2,4 mm Wandstärke (15#, 24#). Bitte wählen Sie bei der Bestellung die passende Option. Die unten aufgeführten Informationen zu gängigen Schlauchgrößen dienen nur als Referenz und implizieren keine vollständige Kompatibilität mit allen aufgeführten Größen.
5. Muss ich die +/- Tasten mehrmals drücken, um die Geschwindigkeit oder die Dauer einzustellen?
Für eine präzise, schrittweise Einstellung drücken Sie die +/- Tasten wiederholt. Sie können eine Taste auch gedrückt halten, um schnell einzustellen – halten Sie sie gedrückt, um sich dem Zielwert anzunähern, und tippen Sie dann, um ihn feinabzustimmen.
6. Was ist beim Anbringen der Schläuche am Pumpenkopf der Easypump-Serie zu beachten?
Bitte beachten Sie, dass sich an jedem Ende des Pumpenkopfs eine Gleitscheibe befindet. Vor der Installation der Schläuche die Reibräder entsprechend der Schlauchgröße einstellen, um die Position der unteren Schlauchschelle anzupassen und so sicherzustellen, dass der Pumpenkopf für verschiedene Schlauchgrößen geeignet ist.
Position der unteren Schlauchschelle einstellen
- Wenn sich die untere Schlauchschelle in der oberen Position befindet (weiß und blau angezeigt), passt sie für Schläuche mit einer Wandstärke von 1,6 mm: 13#, 14#, 19#, 16#, 25#.
- Wenn sich die untere Schlauchschelle in der mittleren Position befindet (weiß angezeigt), passt sie für Schläuche mit einer Wandstärke von 1,6 mm: 17#, 18#; und Rohre mit einer Wandstärke von 2,4 mm: 15#, 24#.
- Stellen Sie sicher, dass beide Schleifscheiben in der gleichen Position eingestellt sind, um die untere Rohrschelle gleichmäßig zu halten.
7. Worin unterscheiden sich die Modelle BT100N, BT300N und BT600N der BT-N-Serie?
Es gibt keine wesentlichen funktionalen Unterschiede; der Hauptunterschied liegt in ihren Drehzahlbereichen. Der BT100N unterstützt einen Bereich von 0,1–150 U/min, der BT300N 0,1–350 U/min und der BT600N 0,1–600 U/min. Entsprechend können sie auch unterschiedliche Fördermengenbereiche erreichen.
8. Was bedeutet der Parameter Fördermengenbereich bei Schlauchpumpen?
Im Allgemeinen unterstützt der Pumpenkopf verschiedene Schlauchtypen. Dieser Bereich bezieht sich auf die minimale Fördermenge des kleinsten Schlauchs bis zur maximalen Fördermenge des größten Schlauchs. Mit anderen Worten: Um die gewünschte Fördermenge zu erreichen, müssen Sie den passenden Schlauchdurchmesser wählen und die Drehzahl entsprechend anpassen.
