EINLEITUNG
Motorisierte Kugelhähne sind in zahlreichen Anwendungen unverzichtbar. Dieses Modell öffnet und schließt in 6–8 Sekunden und verharrt in der neuen Position, wobei es nahezu keine Energie verbraucht. Dies ist ein wesentlicher Unterschied zwischen motorisierten Kugelhähnen und vielen Magnetventilen. Die meisten Magnetventile werden in einer neuen Position permanent bestromt, während motorisierte Kugelhähne nur beim Öffnen und Schließen Energie verbrauchen.
Das 2-Draht-Modell mit automatischer Rückstellung eignet sich ideal für Situationen, in denen das Ventil bei Stromausfall geschlossen bleiben muss. Das Ventil kann zum Öffnen mit Strom versorgt und angeschlossen bleiben. Im vollständig geöffneten Zustand wird nur noch minimal Energie verbraucht. Zum Schließen wird einfach die Stromzufuhr unterbrochen. Dieses Ventil ist besonders praktisch, da es mit einem einfachen Ein-/Ausschalter bedient werden kann. Im eingeschalteten Zustand bleibt es geöffnet; beim Ausschalten (oder bei Stromausfall aus einem anderen Grund) schließt es sich automatisch.
Das Edelstahl-Kugelventil ist NSF/ANSI/CAN 61-zertifiziert und kann daher in Trinkwasserleitungen installiert werden.
MERKMALE
ANWENDUNGEN
BETRIEBSLEISTUNG
NACH DER VERKABELUNG
|
KABELBINDUNG TRENNEN
|
TECHNISCHE DATEN
| Modell | USS-MSV00039 | Marke | U.S. Solid |
|---|---|---|---|
| Größe | 3/4" | Verdrahtungstyp | 2-Draht-Rückführung |
| Ventilmaterial | SS304 | Kugeldichtung | PTFE |
| Betriebszeit | 6 - 8 Sekunden | Betriebsspannung | 9 - 24 V AC/DC |
| Maximale Leistung | 5 W | Maximales Drehmoment | 2,5 N m |
| Maximaler Mitteldruck | 1,0 MPa | Temperaturbereich für das Strömungsmedium | 0 °C bis 90 °C |
| Lebenserwartung | 80.000 bis 100.000 Zyklen | Bohrungstyp | Voll |
| Gewindeart | NPT/G | Betriebszustand | Normalerweise geschlossen |
| Umgebungstemperaturbereich | -10 °C bis 40 °C | Gehäusebewertung | IP65 |
CE-ZERTIFIZIERTE QUALITÄT & SICHERHEIT
FAQ
1. Welche Schutzart hat dieses Ventil gegen Wasser?
Das Motorgehäuse ist gemäß IP65 gegen Eindringen von Wasser geschützt. Bei dauerhafter Installation im Freien wird empfohlen, es unter einem Dach oder in einem Schutzgehäuse zu platzieren, um es vor längerem Regen zu schützen.
2. Was ist der Unterschied zwischen N.C. (Normally Closed) und N.O.? (Normalerweise offen) ?
Ein NC-Ventil ist im Ruhezustand geschlossen und öffnet sich bei Stromzufuhr. Umgekehrt ist ein NO-Ventil im Ruhezustand geöffnet und schließt sich bei Stromzufuhr, wodurch der Flüssigkeits- oder Gasfluss blockiert wird.
3. Was ist der Unterschied zwischen einem Ventil mit vollem Durchgang und einem Standarddurchgang?
Bei einem Ventil mit vollem Durchgang entspricht der Innendurchmesser des Ventils dem des angeschlossenen Rohrs.
Bei einem Standard-Anschlussventil ist der Innendurchmesser des Ventils kleiner als der Rohrdurchmesser.4. Kann dieses Ventil für Trinkwasser verwendet werden?
JA.
Das motorisierte Kugelventil besteht aus bleifreiem Edelstahl und ist NSF/ANSI/CAN 61-zertifiziert. 5. Wie lange muss die elektrische Speicherkapazität bei automatischen Rückschlagventilen mindestens eingeschaltet sein, damit das Ventil bei Stromausfall schließt? Um die automatische Rückstellfunktion nach dem Trennen der Stromversorgung zu gewährleisten, muss das Gerät bei 2-Draht-Kugelventilen mit automatischer Rückstellung etwa eine Minute lang mit Strom versorgt werden, um den Kondensator aufzuladen. 6. Kann dieses Ventil für Propan verwendet werden? Ja, unsere motorisierten Kugelventile sind für die Verwendung mit Propan geeignet. Propan.WARNUNG
1. Bei 2-Draht-Modellen mit umgekehrter Polarität und 3-Draht-Modellen ist das Ventil im vollständig geöffneten oder geschlossenen Zustand stromlos. Andere Modelle verbrauchen im vollständig geöffneten Zustand möglicherweise eine vernachlässigbare Menge Strom, und das 5-Draht-Modell verbraucht im geschlossenen Zustand Energie, um die Kontrollleuchten zu betreiben. Detaillierte Informationen finden Sie im Datenblatt.

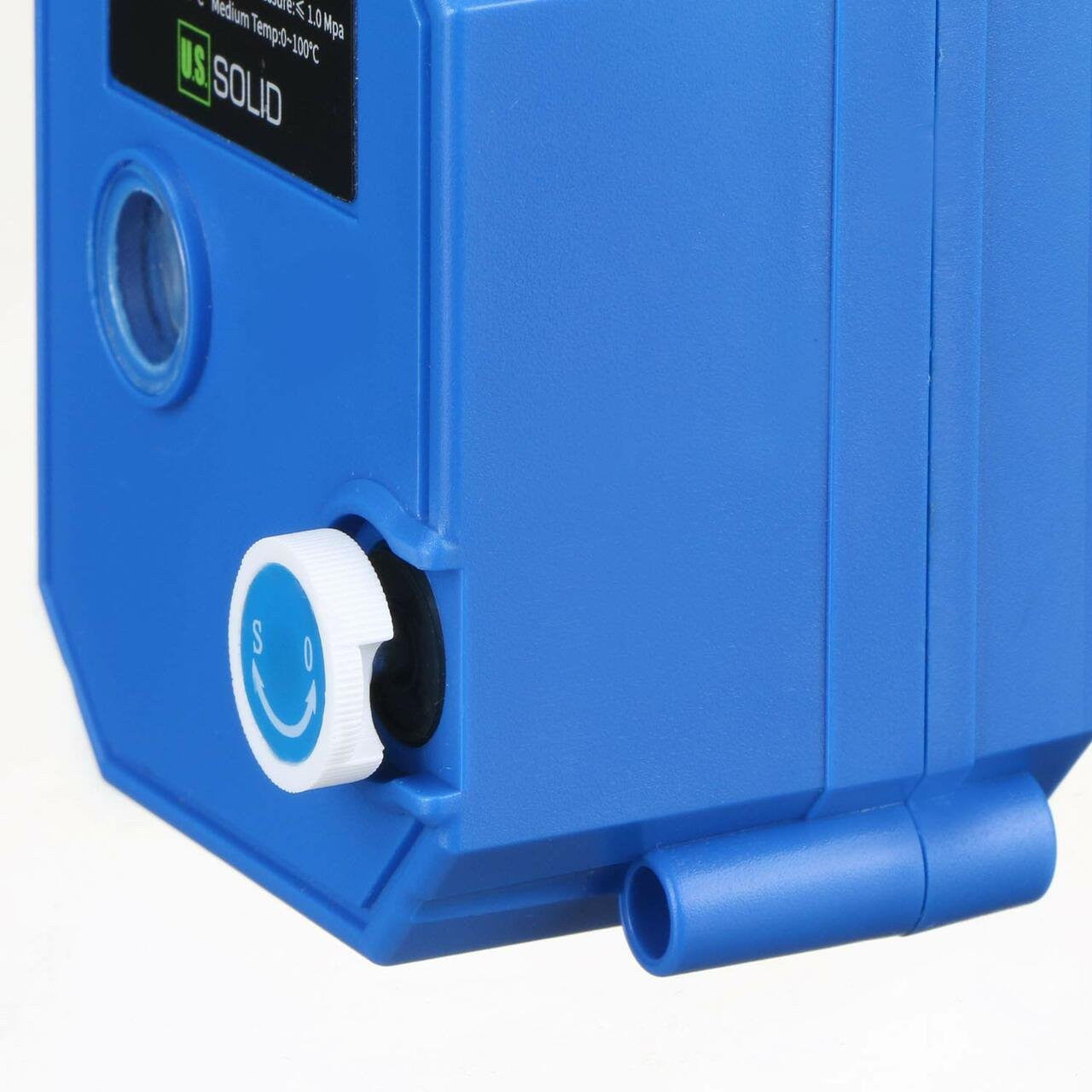

2. Die in diesem Datenblatt gezeigten Ventile sind mit einer manuellen Betätigungsfunktion ausgestattet. Das Ventil lässt sich manuell und sicher öffnen und schließen. Dank dieser Konstruktion ist der Betrieb auch bei Stromausfall möglich, was Flexibilität und Zuverlässigkeit gewährleistet.
3.Nur Modelle mit automatischer Rückstellung kehren bei einem Stromausfall in die geschlossene Position zurück. Alle anderen Modelle bleiben in ihrer aktuellen Position. Wenn Ihnen dies wichtig ist, sollten Sie den Kauf eines Modells mit automatischer Rückstellung in Betracht ziehen.
4. Die motorisierten Kugelhähne sind zwar nach IP65 gegen Spritzwasser geschützt, dennoch wird empfohlen, sie bei dauerhafter Außeninstallation in einem Schutzgehäuse zu montieren, um eine lange Lebensdauer zu gewährleisten. 5. Diese Ventile verfügen über eine Leistungsbegrenzung, sodass sie ohne Überhitzungsgefahr dauerhaft betrieben werden können. Stellen Sie jedoch stets eine ordnungsgemäße Installation und die Einhaltung der Herstellerrichtlinien sicher, um einen sicheren Betrieb zu gewährleisten.Ventileigenschaften
Betriebszustände:
Normalerweise geschlossen: Das Ventil ist geschlossen, wenn die Stromversorgung ausgeschaltet ist, und öffnet sich, wenn die Stromversorgung eingeschaltet ist.
Normalerweise geöffnet: Das Ventil ist geöffnet, wenn die Stromversorgung ausgeschaltet ist, und schließt sich, wenn die Stromversorgung eingeschaltet ist.
Anschlusstypen:
Voller Durchgang: Verfügt über einen breiten Innendurchgang, was zu einem geringen Wasserdurchflusswiderstand führt.
Standard-Durchgang: Erfüllt die Anforderungen des regulären Gebrauchs.
Schutzart:
Die Ventile haben die Schutzart IP65. Die erste Ziffer 6 steht für vollständige Staubdichtigkeit. Die zweite Ziffer 5 bedeutet Schutz gegen Strahlwasser aus allen Richtungen. Sie eignen sich für eine Vielzahl komplexer Umgebungen und widerstehen effektiv dem Eindringen von Staub und Wasser, um einen zuverlässigen Betrieb zu gewährleisten.
Schaltpläne
Hinweis: Um die automatische Rückstellfunktion nach dem Trennen der Stromversorgung zu gewährleisten, muss das Gerät bei 2-Draht-Motorkugelhähnen mit automatischer Rückstellung für ca. eine Minute mit Strom versorgt werden, um den Kondensator aufzuladen.
Chemische Beständigkeitstabelle für Kugelhahnsitzmaterialien
Benutzerhandbuch herunterladen here
EINLEITUNG
Motorisierte Kugelhähne sind in zahlreichen Anwendungen unverzichtbar. Dieses Modell öffnet und schließt in 6–8 Sekunden und verharrt in seiner neuen Position, wobei es nahezu keine Energie verbraucht. Dies ist ein wesentlicher Unterschied zwischen motorisierten Kugelhähnen und vielen Magnetventilen. Die meisten Magnetventile werden in einer neuen Position permanent mit Strom versorgt, während motorisierte Kugelventile nur beim Öffnen und Schließen Energie verbrauchen. Das 2-Draht-Modell mit automatischer Rückstellung eignet sich ideal für Situationen, in denen das Ventil bei Stromausfall geschlossen bleiben muss. Das Ventil kann zum Öffnen mit Strom versorgt und angeschlossen bleiben; der Energieverbrauch ist im vollständig geöffneten Zustand vernachlässigbar. Zum Schließen wird einfach die Stromzufuhr zum Ventil unterbrochen. Dieses Ventil ist besonders praktisch, da es mit einem einfachen Ein-/Ausschalter bedient werden kann. Im eingeschalteten Zustand bleibt das Ventil geöffnet. Beim Ausschalten (oder bei Stromausfall aus anderen Gründen) schließt es sich automatisch.
Das Edelstahl-Kugelventil ist NSF/ANSI/CAN 61-zertifiziert und kann daher in Trinkwasserleitungen installiert werden.
EIGENSCHAFTEN
ANWENDUNG
BETRIEBSLEISTUNG
NACH DER VERKABELUNG
VERKABELUNG TRENNEN
TECHNISCHE DATEN
| Modell | USS-MSV00039 | Marke | U.S. Solid |
|---|---|---|---|
| Größe | 3/4" | Verdrahtungstyp | 2-Draht-Rückführung |
| Ventilmaterial | SS304 | Kugeldichtung | PTFE |
| Betriebszeit | 6 - 8 Sekunden | Betriebsspannung | 9 - 24 V AC/DC |
| Maximale Leistung | 5 W | Maximales Drehmoment | 2,5 N m |
| Maximaler Mitteldruck | 1,0 MPa | Temperaturbereich für das Strömungsmedium | 0 °C bis 90 °C |
| Lebenserwartung | 80.000 bis 100.000 Zyklen | Bohrungstyp | Voll |
| Gewindeart | NPT/G | Betriebszustand | Normalerweise geschlossen |
| Umgebungstemperaturbereich | -10 °C bis 40 °C | Gehäusebewertung | IP65 |
CE-ZERTIFIZIERTE QUALITÄT & SICHERHEIT
FAQ
1. Welche Schutzart hat dieses Ventil gegen Wasser?
Das Motorgehäuse ist gemäß IP65 gegen Eindringen von Wasser geschützt.
Bei dauerhafter Installation im Freien wird empfohlen, das Ventil unter einem Unterstand oder in einem Schutzgehäuse zu platzieren, um es vor längerem Regen zu schützen.2. Was ist der Unterschied zwischen N.C. (Normally Closed) und N.O. (Normally Open)?
Ein N.C.-Ventil ist im stromlosen Zustand geschlossen und öffnet sich bei Stromzufuhr. Ein N.O.-Ventil hingegen ist im stromlosen Zustand geschlossen. Das Ventil ist im stromlosen Zustand geöffnet und schließt sich bei Stromzufuhr, um den Flüssigkeits- oder Gasfluss zu unterbrechen.
3. Was ist der Unterschied zwischen einem Ventil mit vollem Durchgang und einem Ventil mit Standarddurchgang? Bei einem Ventil mit vollem Durchgang entspricht der Innendurchmesser des Ventils dem Durchmesser des angeschlossenen Rohrs. Bei einem Ventil mit Standarddurchgang ist der Innendurchmesser des Ventils kleiner als der Rohrdurchmesser. 4. Kann dieses Ventil für Trinkwasser verwendet werden? JA. Das motorisierte Kugelventil besteht aus bleifreiem Edelstahl und ist NSF/ANSI/CAN 61-zertifiziert. 5. Wie lange muss die elektrische Speicherkapazität bei automatischen Rückschlagventilen mindestens eingeschaltet sein, damit das Ventil bei Stromausfall schließt? Um die automatische Rückstellfunktion nach dem Trennen der Stromversorgung zu gewährleisten, muss das Gerät bei 2-Draht-Kugelventilen mit automatischer Rückstellung etwa eine Minute lang mit Strom versorgt werden, um den Kondensator aufzuladen. 6. Kann dieses Ventil für Propan verwendet werden? Ja, unsere motorisierten Kugelventile sind für die Verwendung mit Propan geeignet. Propan.WARNUNG
1. Bei 2-Draht-Modellen mit umgekehrter Polarität und 3-Draht-Modellen ist das Ventil im vollständig geöffneten oder geschlossenen Zustand stromlos. Andere Modelle verbrauchen im vollständig geöffneten Zustand möglicherweise eine vernachlässigbare Menge Strom, und das 5-Draht-Modell verbraucht im geschlossenen Zustand Energie, um die Kontrollleuchten zu betreiben. Detaillierte Informationen finden Sie im Datenblatt.
2. Die in diesem Datenblatt gezeigten Ventile sind mit einer manuellen Betätigungsfunktion ausgestattet. Das Ventil lässt sich manuell und sicher öffnen und schließen. Dank dieser Konstruktion ist der Betrieb auch bei Stromausfall möglich, was Flexibilität und Zuverlässigkeit gewährleistet.
3.Nur Modelle mit automatischer Rückstellung kehren bei einem Stromausfall in die geschlossene Position zurück. Alle anderen Modelle verbleiben in ihrer aktuellen Position. Wenn Ihnen dies wichtig ist, sollten Sie den Kauf eines Modells mit automatischer Rückstellung in Betracht ziehen.
4. Die motorisierten Kugelhähne sind zwar nach IP65 gegen Spritzwasser geschützt, dennoch wird empfohlen, sie bei dauerhafter Außeninstallation in einem Schutzgehäuse zu montieren, um eine lange Lebensdauer zu gewährleisten. 5. Diese Ventile verfügen über eine Leistungsbegrenzung, sodass sie ohne Überhitzungsgefahr dauerhaft betrieben werden können. Stellen Sie jedoch stets eine ordnungsgemäße Installation und die Einhaltung der Herstellerrichtlinien sicher, um einen sicheren Betrieb zu gewährleisten.Ventileigenschaften
Betriebszustände:
Normalerweise geschlossen: Das Ventil ist geschlossen, wenn die Stromversorgung ausgeschaltet ist, und öffnet sich, wenn die Stromversorgung eingeschaltet ist.
Normalerweise geöffnet: Das Ventil ist geöffnet, wenn die Stromversorgung ausgeschaltet ist, und schließt sich, wenn die Stromversorgung eingeschaltet ist.
Anschlusstypen:
Voller Durchgang: Verfügt über einen breiten Innendurchgang, was zu einem geringen Wasserdurchflusswiderstand führt.
Standard-Durchgang: Erfüllt die Anforderungen des regulären Gebrauchs.
Schutzart:
Die Ventile haben die Schutzart IP65. Die erste Ziffer 6 steht für vollständige Staubdichtigkeit. Die zweite Ziffer 5 bedeutet Schutz gegen Strahlwasser aus allen Richtungen. Sie eignen sich für eine Vielzahl komplexer Umgebungen und widerstehen wirksam dem Eindringen von Staub und Wasser, um einen zuverlässigen Betrieb zu gewährleisten.
Schaltpläne
Hinweis: Um die automatische Rückstellfunktion nach dem Trennen der Stromversorgung zu gewährleisten, muss das Gerät bei motorisierten Kugelventilen mit 2-Draht-Rücklauf für ca. eine Minute mit Strom versorgt werden, um den Kondensator aufzuladen.
Chemische Beständigkeitstabelle für Kugelventilsitzmaterialien
Benutzerhandbuch herunterladen here
