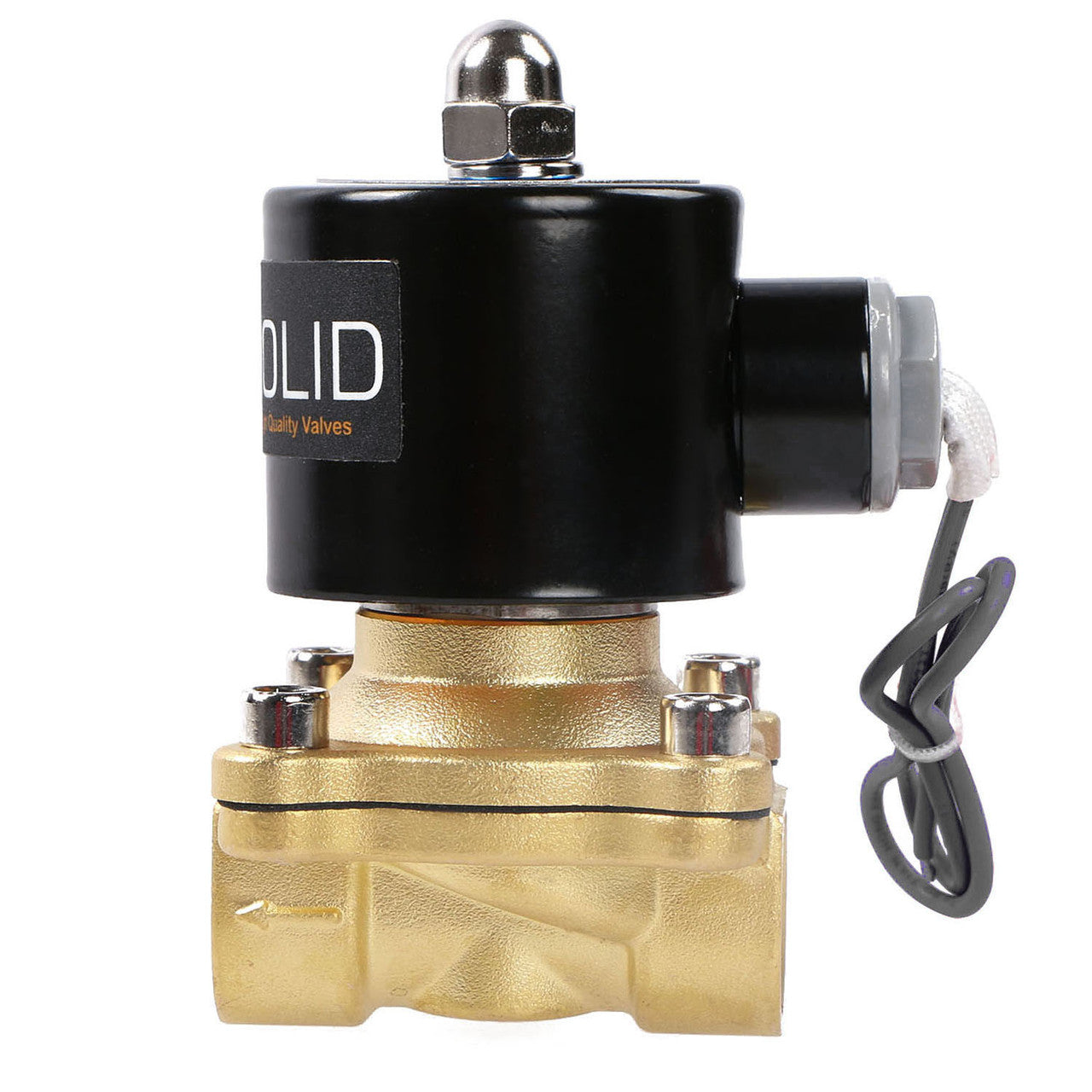

1/2"-Magnetventil aus Messing – 24 V DC, normalerweise geschlossen, VITON-Dichtung für Luft, Wasser, Öl und Kraftstoff

Einleitung

Ein Magnetventil ist eine Schlüsselkomponente in Fluidsteuerungssystemen und wird in Anwendungen wie Bewässerung, Verbrennungsmotoren und pneumatischen Systemen eingesetzt. Es nutzt ein elektrisches Signal, um eine Magnetspule zu aktivieren. Dadurch entsteht ein Magnetfeld, das einen Kolben bewegt und das Ventil öffnet oder schließt. Dies ermöglicht eine schnelle und präzise Steuerung des Flüssigkeits- oder Gasstroms und macht Magnetventile somit unerlässlich für einen effizienten Systembetrieb. Unsere neueste Serie von halbdirekten Magnetventilen (ph10459) wurde für eine höhere Effizienz überarbeitet und zeichnet sich durch ein kompakteres Design und eine verbesserte mechanische Belastbarkeit aus. Kunden wählen dieses Allzweckventil für: Heimwerkerprojekte, Anwendungen bei moderaten Temperaturen, Wasseraustausch für Aquarien, Lufthörner oder Entlüften von Druckluftbehältern. ...

Benutzerhandbuch

Informationen zur Verwendung dieses Produkts finden Sie im user manual.

Technische Daten

*Um die vollständige Tabelle auf Mobilgeräten anzuzeigen, wischen Sie bitte auf dem Bildschirm nach links oder rechts.

Funktionsprinzip

• Direktwirkende Magnetventile arbeiten, indem sie bei Stromzufuhr den Kolben mithilfe elektromagnetischer Kraft direkt anheben und so den Durchfluss ermöglichen. Eine Feder bringt ihn bei Stromabschaltung wieder in die geschlossene Position. Sie zeichnen sich durch eine einfache Konstruktion und schnelle Reaktionszeit aus, sind jedoch auf niedrige Drücke beschränkt. und Anwendungen mit geringem Durchfluss, einschließlich Vakuumsystemen.
• Pilotgesteuerte Magnetventile funktionieren, indem beim Anlegen von Spannung zunächst ein kleines Pilotventil geöffnet wird, welches dann den Systemdruck nutzt, um das Hauptventil zu betätigen. Beim Abschalten der Spannung schließt das Pilotventil und das Hauptventil setzt sich zurück. Diese Bauweise ermöglicht die effiziente Steuerung von Hochdruck- und Großdurchflusssystemen bei minimalem Energieverbrauch, benötigt jedoch einen Mindestbetriebsdruck für den ordnungsgemäßen Betrieb.

FAQ

Problem 1: Welches Dichtungsmaterial, VITON oder NBR, eignet sich besser für die Verwendung mit Benzin, Kerosin oder anderen Erdölprodukten?

VITON. Es ist die bessere Wahl aufgrund seiner ausgezeichneten Beständigkeit gegenüber hohen Temperaturen und Chemikalien. und Kraftstoffen. Für Langzeit- oder anspruchsvolle Anwendungen ist VITON NBR überlegen.

Problem 2: Können diese Magnetventile über längere Zeiträume kontinuierlich betrieben werden?

Diese Ventile sollten weniger als 8 Stunden mit Strom versorgt werden. Obwohl die meisten Ventile nicht mehr als 18 W Leistung verbrauchen, befinden sich die Spulen in einem geschlossenen Bereich und können bei zu langer Bestromung durchbrennen. Wir empfehlen, die Spule mit einem Computerlüfter zu kühlen, falls ein Dauerbetrieb erforderlich ist.

Problem 3: Wie lange sollte man zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten unseres Magnetventils warten?

Es wird empfohlen, zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten eine Abkühlzeit von ca. 20 Minuten einzuhalten. Die genaue Abkühlzeit kann je nach Umgebungstemperatur und Betriebsbedingungen variieren.

Problem 4: Wie lange hält ein Magnetventil?

Bei sachgemäßer Wartung beträgt die Lebensdauer über eine Million Schaltzyklen. Die tatsächliche Lebensdauer kann jedoch je nach Betriebsbedingungen, Art des Mediums, Druck, Temperatur und Wartungspraktiken variieren.

Problem 5: Kann dieses Ventil für Trinkwasser verwendet werden?

Nein. Dieses Magnetventil besteht aus Messing, das Blei enthält, und sollte nicht für Trinkwasser verwendet werden.

Problem 6: Kann es im Freien verwendet werden?

Obwohl die Magnetventile die Schutzart IP65 besitzen und somit gegen Spritzwasser geschützt sind, wird empfohlen, das Ventil bei dauerhafter Installation im Freien in einem Schutzgehäuse zu verbauen, um eine lange Lebensdauer zu gewährleisten.

Problem 7: Was bedeutet der Pfeil auf dem Ventilkörper?

Was ist der Unterschied zwischen NC (Normally Closed) und NO (Normally Open)? Der Pfeil auf dem Ventil zeigt die Durchflussrichtung an. Die meisten Ventile des Typs U.S. Solid sind unidirektional. Das bedeutet, sie funktionieren nur dann korrekt, wenn das Fluid in Pfeilrichtung fließt. Bei Einbau in die entgegengesetzte Richtung kann das Ventil Fehlfunktionen aufweisen (z. B. kann ein normalerweise geschlossenes Ventil nicht schließen). Problem 8: Was ist der Unterschied zwischen NC (Normally Closed) und NO (Normally Open)? Normally Closed (NC): Das Ventil bleibt im stromlosen Zustand geschlossen und öffnet sich nur bei Stromzufuhr. Ideal für ausfallsichere Anwendungen. Normally Open (NO): Das Ventil bleibt im stromlosen Zustand geöffnet und schließt sich nur bei Stromzufuhr. Ideal für ausfallsichere Anwendungen. Anwendungen.

VERKABELUNG

Teflon tape. NPT / G-Gewinde.

*Wichtig: Häkchen (√) bedeuten nur bedingte Kompatibilität; Kreuze (×) bedeuten vollständige Inkompatibilität.
