Einleitung
Dieses vorgesteuerte Magnetventil ermöglicht die zuverlässige Steuerung von Flüssigkeiten und Gasen in Anwendungen mit geringen Druckdifferenzen oder hohen Durchflussraten. Im bestromten Zustand aktiviert das Magnetventil eine Pilotdüse und nutzt den Systemdruck, um das Hauptventil für einen effizienten Betrieb mit minimalem Energieaufwand zu schalten.
Ideal für Heimwerkerprojekte, Bewässerungssysteme, Umkehrosmose, den Umgang mit aggressiven Chemikalien und die Propangassteuerung – dieses Ventil gewährleistet eine gleichbleibende Leistung auch bei niedrigem Eingangsdruck. Dank seines energiesparenden Designs sind nur kurze Stromimpulse zum Umschalten der Zustände erforderlich.
Anwendungen
Merkmale
- Pilotgesteuert: Nutzt den Systemdruck für die Durchflussregelung bei hohen Durchflussmengen, energieeffizient.
- Normalerweise geschlossen: Geschlossen im stromlosen Zustand, öffnet sich bei Stromzufuhr.
- Maximaler Mediendruck: 232 PSI (1,6 MPa) – übertrifft Standard-Magnetventile U.S. Solid (typischerweise für 145 PSI/1,0 MPa ausgelegt).
- NPT / G-Gewinde (1/4"): NPT (National Pipe Taper) und G (BSPP)-Gewinde zur Erfüllung verschiedener globaler Spezifikationen, gewährleistet eine sichere Abdichtung mit teflon tape.
- Ventilgehäusematerial: Gefertigt aus robustem Messing. Nicht geeignet für Anwendungen für Trinkwasser.
- Schnelle Reaktionszeit: Öffnet/schließt in weniger als einer Sekunde und hat bei ordnungsgemäßer Wartung eine Lebensdauer von über einer Million Zyklen.
- Viton-Dichtung: Dank der robusten Viton-Dichtung ist dieses Ventil beständig gegen hohe Temperaturen und korrosive Chemikalien und Flüssigkeiten wie Benzin, Öle, Diesel und Schmierstoffe.
Benutzerhandbuch
Informationen zur Verwendung dieses Produkts finden Sie in der user manual.
Technische Daten
| Modell | USS2-00024 | Portgröße | 1/4" | ||
| Gewindeart | NPT / G | Körpermaterial | Messing | ||
| Operationsart | Pilot | Verdrahtungstyp | Anschlussdraht | ||
| Betriebsmodus | Normalerweise geschlossen | Durchflussöffnung | 2,5 mm | ||
| Durchflusswert | 1,5 CV | Dichtung/Membran/Dichtung | Viton | ||
| Betriebszeit | ≤1s | Nennspannung | Gleichstrom 12 V, ± 10 % | ||
| IP-Schutzart | IP65 | Leistung | 12 W | ||
| Betriebstemperatur | 14℉-248℉ (-10℃-120℃) | Geeignete Flüssigkeitsviskosität | 20 cst Unter | ||
| Betriebsdruck | 14,5–232 PSI (0,1–1,6 MPa) | Geeignete Medien | Luft, Wasser, Öl, Erdgas, Dieselkraftstoff, Kerosin usw. | ||
| Nettogewicht | 1,37 Pfund | Produktabmessungen | 4,13" x 1,73" x 3,15" | ||
*Um die vollständige Tabelle auf Mobilgeräten anzuzeigen, wischen Sie bitte auf dem Bildschirm nach links oder rechts.
Funktionsprinzip
- Direktwirkende Magnetventile arbeiten, indem sie bei Stromzufuhr den Kolben mithilfe elektromagnetischer Kraft direkt anheben und so den Durchfluss ermöglichen. Eine Feder bringt ihn nach Stromabschaltung wieder in die geschlossene Position. Sie zeichnen sich durch einen einfachen Aufbau und eine schnelle Reaktionszeit aus, sind jedoch auf niedrige Drücke beschränkt. und Anwendungen mit geringem Durchfluss, einschließlich Vakuumsystemen.
- Pilotgesteuerte Magnetventile funktionieren, indem beim Anlegen von Spannung zunächst ein kleines Pilotventil geöffnet wird, welches dann den Systemdruck nutzt, um das Hauptventil zu betätigen. Beim Abschalten der Spannung schließt das Pilotventil und das Hauptventil setzt sich zurück. Diese Bauweise ermöglicht die effiziente Steuerung von Hochdruck- und Großdurchflusssystemen bei minimalem Energieverbrauch, benötigt jedoch einen Mindestbetriebsdruck für den ordnungsgemäßen Betrieb.
FAQ
Problem 1: Welches Dichtungsmaterial, VITON oder NBR, eignet sich besser für die Verwendung mit Benzin, Kerosin oder anderen Erdölprodukten?
VITON. Aufgrund seiner ausgezeichneten Beständigkeit gegenüber hohen Temperaturen und Chemikalien ist es die bessere Wahl. und Kraftstoffen. Für Langzeit- oder anspruchsvolle Anwendungen ist VITON NBR überlegen.
Problem 2: Können diese Magnetventile über längere Zeiträume kontinuierlich betrieben werden?
Diese Ventile sollten weniger als 8 Stunden mit Strom versorgt werden. Obwohl die meisten Ventile nicht mehr als 18 W Leistung verbrauchen, befinden sich die Spulen in einem geschlossenen Bereich und können bei zu langer Bestromung durchbrennen. Wir empfehlen, die Spule mit einem Computerlüfter zu kühlen, falls ein Dauerbetrieb erforderlich ist.
Problem 3: Wie lange sollte man zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten unseres Magnetventils warten?
Es wird empfohlen, zwischen zwei aufeinanderfolgenden fünfstündigen Betriebszeiten eine Abkühlzeit von ca. 20 Minuten einzuhalten. Die genaue Abkühlzeit kann je nach Umgebungstemperatur und Betriebsbedingungen variieren.
Problem 4: Wie lange hält ein Magnetventil?
Bei sachgemäßer Wartung beträgt die Lebensdauer über eine Million Schaltzyklen. Die tatsächliche Lebensdauer kann jedoch je nach Betriebsbedingungen, Art des Mediums, Druck, Temperatur und Wartungspraktiken variieren.
Problem 5: Kann dieses Ventil für Trinkwasser verwendet werden?
Nein. Dieses Magnetventil besteht aus Messing, das Blei enthält, und sollte nicht für Trinkwasser verwendet werden.
Problem 6: Kann es im Freien verwendet werden?
Obwohl die Magnetventile die Schutzart IP65 besitzen und somit gegen Spritzwasser geschützt sind, wird empfohlen, das Ventil bei dauerhafter Installation im Freien in einem Schutzgehäuse zu verbauen, um eine lange Lebensdauer zu gewährleisten.
Problem 7: Was bedeutet der Pfeil auf dem Ventilkörper?
Was bedeutet „in welche Richtung fließen“?Der Pfeil auf dem Ventil zeigt die Durchflussrichtung an. Die meisten U.S. Solid Ventile sind unidirektional, d. h. sie funktionieren nur dann korrekt, wenn das Fluid in Pfeilrichtung fließt. Bei Einbau in die entgegengesetzte Richtung kann das Ventil Fehlfunktionen aufweisen (z. B. kann ein normalerweise geschlossenes Ventil nicht schließen).
Aufgabe 8: Was ist der Unterschied zwischen NC (normalerweise geschlossen) und NO (normalerweise offen)?
- Normalerweise geschlossen (NC): Das Ventil bleibt im stromlosen Zustand geschlossen und öffnet sich nur bei Stromzufuhr. Ideal für ausfallsichere, geschlossene Anwendungen.
- Normalerweise offen (NO): Das Ventil bleibt im stromlosen Zustand geöffnet und schließt sich nur bei Stromzufuhr. Ideal für ausfallsichere, offene Anwendungen. Anwendungen.
VERKABELUNG
Polarität

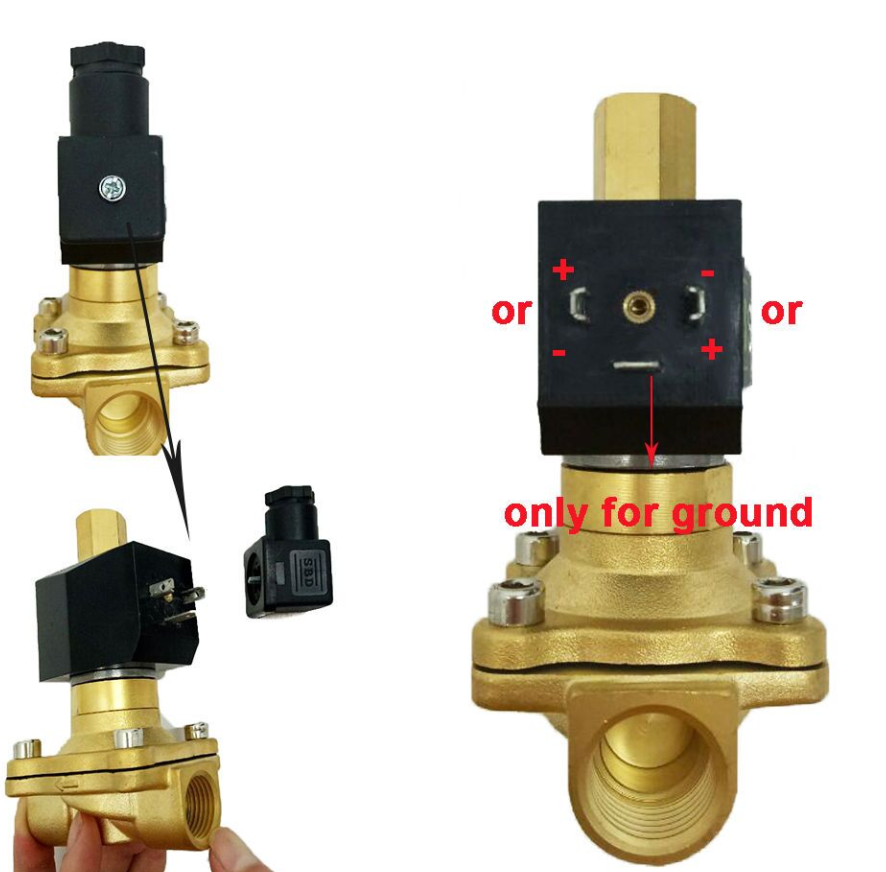

Bei Ventilen mit 2 Drähten betätigt das Ventil unabhängig davon, an welchen Anschluss jeder Draht angeschlossen ist (+ oder -). Einige Geräte, wie die links abgebildeten, verfügen über einen Erdungsdraht. Öffnen Sie den Stecker und suchen Sie nach dem Erdungssymbol in der Ecke der Abbildung. Bei Ventilen mit Erdungsdraht muss das Ventil unbedingt geerdet werden. Bei den anderen beiden Drähten betätigt das Ventil unabhängig davon, an welchen Anschluss jeder Draht angeschlossen ist (+ oder -).
Es wird empfohlen, das Fluid vor Gebrauch zu filtern, um zu verhindern, dass Verunreinigungen das Ventil verstopfen und zu unvollständigem Schließen führen.
Durchflussrichtung: Achten Sie bei der Installation darauf, dass der Pfeil auf dem Ventilkörper mit der Durchflussrichtung des Mediums übereinstimmt. Falls Rückdruck möglich ist, installieren Sie ein Rückschlagventil, um einen Rückfluss zu verhindern.
Um eine optimale Leistung zu gewährleisten und die Lebensdauer des Magnetventils zu verlängern, installieren Sie es waagerecht mit der Spule senkrecht nach oben. Vermeiden Sie eine senkrechte oder umgekehrte Spulenausrichtung.
Das Magnetventil erzeugt im Betrieb Wärme. Vermeiden Sie direkten Kontakt mit Ihren Händen.
Magnetventile, die längere Zeit außer Betrieb waren, sollten vor der Verwendung gereinigt werden, um angesammelte Verunreinigungen oder Kondenswasser zu entfernen.
Um eine sichere Abdichtung zu gewährleisten, verwenden Sie beim Anschließen immer Teflon tape. NPT / G-Gewinde.
*Wichtig: Häkchen (√) bedeuten nur bedingte Kompatibilität; Kreuze (×) bedeuten vollständige Inkompatibilität.
