Johdanto
Sähkökäyttöisten CPVC-palloventtiilien sarjaamme on päivitetty kolme suurempaa kokoa: 1-1/4", 1-1/2" ja 2". Näissä suuremmissa venttiileissä on ainutlaatuinen Yhdysvaltain standardin mukainen muhvipää ja kaksoisliitin – mikä mahdollistaa poikkeuksellisen helpon asennuksen ja huollon yksinkertaisella liuotinsementtisidoksella, toisin kuin kierteitetyt NPT- tai G-liitännät. Muiden liitäntästandardien osalta ota yhteyttä asiakaspalveluumme.
Näissä venttiileissä käytetään 3-johtimista yksiohjausta. Toisin kuin 2-johtimisessa automaattisessa palautusmallissa, tämä versio ei nollaudu automaattisesti virran katketessa, vaan se pysyy nykyisessä asennossaan. 3-johtiminen kokoonpano sisältää yhteisjohtimen, jatkuvan virtajohtimen ja yhden ohjausjohtimen. Manuaalinen ohitus on myös mukana sähkökatkosten ajaksi käytettäväksi. Kaikissa venttiileissä on FPM-tiivisteet luotettavan suorituskyvyn takaamiseksi.
Sovellukset
Ominaisuudet
- Liitin- ja muhvipää: Tavallisista NPT/G-kierreliitoksista poiketen se käyttää muhviliimausta tiivistämiseen ja integroi kierteitetyt rakenteet tasapainottaen liitoksen vakauden nopeaan purkamiseen ja huoltotarpeisiin.
- Manuaalinen toiminto: Mukana vakiona kuusiokoloavain; mahdollistaa venttiilin manuaalisen avaamisen ja sulkemisen sähkökatkosten aikana. "O" = Avoin, "S" = Sulje.
- Osoitinikkuna: Sisäänrakennetut kaiverretut merkit näyttävät suoraan venttiilin auki/kiinni-tilan. Ulkoinen nuoli, joka osoittaa "0", tarkoittaa täysin suljettua ja nuoli, joka osoittaa "90", tarkoittaa täysin avointa.
- Ensiluokkainen materiaali: Venttiilirunko on valmistettu CPVC:stä ja FPM-tiivisteistä, mikä parantaa lämmönkestävyyttä ja kemiallista yhteensopivuutta vaativampiin nesteensäätösovelluksiin.
- 3-johtiminen yksiohjaus: Käyttää yhteistä johtoa, vakiovirtajohtoa ja yhtä ohjausjohtoa. Vaihda ohjausjohtoa avataksesi tai sulkeaksesi venttiilin; venttiili pysyy nykyisessä asennossaan, jos virta katkeaa.
Käyttöopas
Lisätietoja Katso tuotteen käyttöohjeet kohdasta user manual.

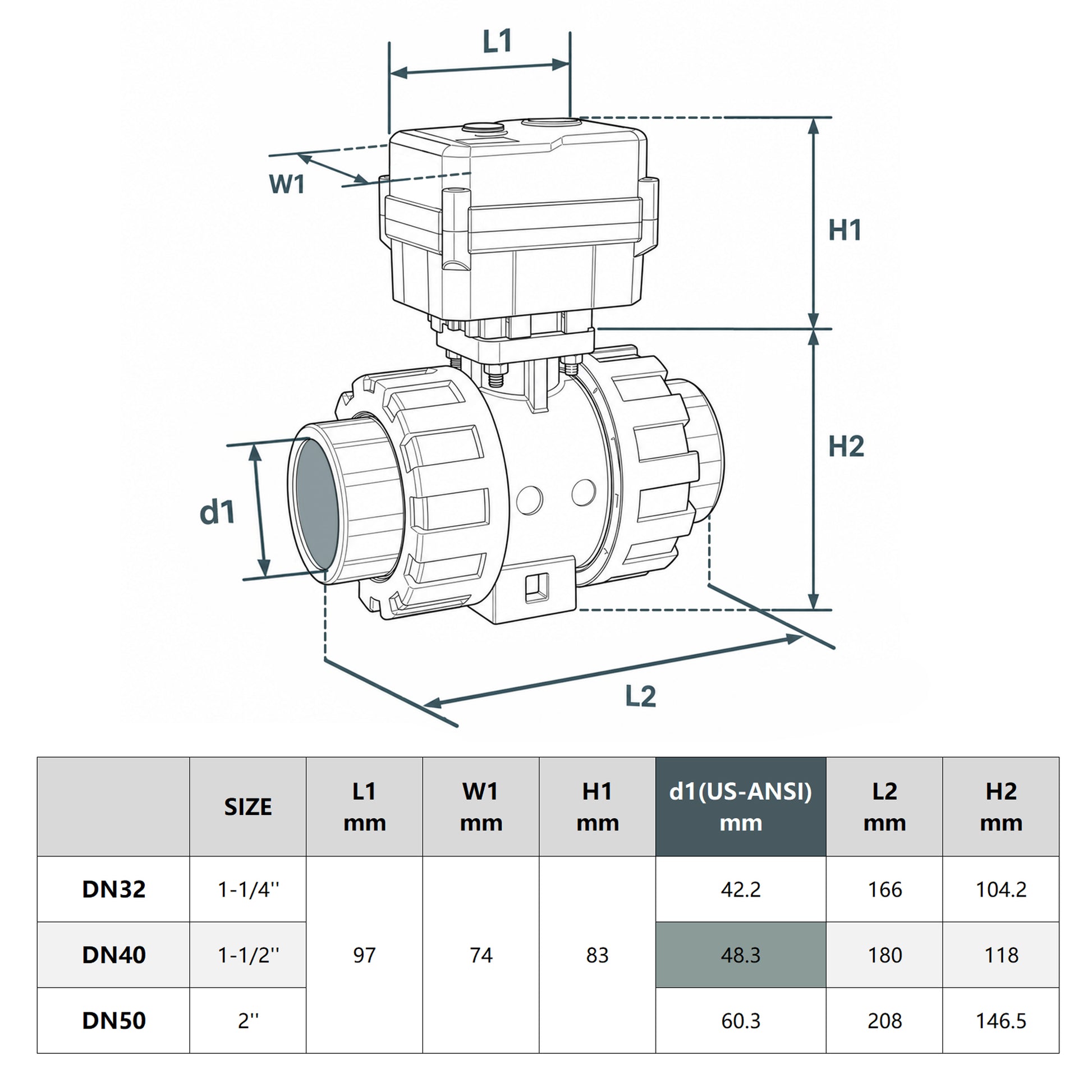

Tekniset tiedot
| Portin koko | 1 1/4" | Malli | USS-MSV573 |
| Portti | 2-suuntainen | Kierre | Ei lankaa |
| Yhteys | Liitin- ja pistorasiapää | Maksimiteho | 15W |
| Pistorasian sisähalkaisija | 42,2 mm (Yhdysvaltain standardi) | Kuusiokoloavaimella | Kyllä |
| Johdotus | 3-johtiminen yksiohjaus | Manuaalinen toiminto | Kyllä |
| Signaalin takaisinkytkentätoiminto | Ei | Ilmaisinikkuna | Kyllä |
| Rungon materiaali | CPVC-levy | Normaali asento | Ei NO/NC-eroa |
| Tiivistemateriaali | FPM | Lämpötila-alue (keskitaso) | 33,8 ℉ - 176 ℉ |
| Käyttöjännite | 24 V tasavirta | Sulkemis-/Avautumisaika | 10–12 sekuntia |
| Maksimivääntömomentti | 20 Nm | Maks. paine | 232 psi |
| Elinajanodote | 20 000 sykliä | IP-luokitus | IP65-suojaus |
| Pakkauskoko | 23,4 cm x 18,4 cm x 11,7 cm | Kokonaispaino | 3,31 paunaa |
*Nähdäksesi koko taulukon mobiililaitteella, pyyhkäise näytöllä vasemmalle tai oikealle.
3-johtiminen yksiohjaus
Tässä mallissa käytetään 3-johtimista yksiohjausjohdotusta. Se sisältää yhteisjohtimen, vakiovirtalähteen johto ja yksi ohjausjohto. Vaihda ohjausjohtoa avataksesi tai sulkeaksesi venttiilin; venttiili pysyy nykyisessä asennossaan, jos virta katkeaa.
- Perusversiossa ilman signaalin takaisinkytkentää älä välitä kaaviossa esitetyistä signaalijohtojen liitännöistä.
- Johtojen värikoodaus: BK (musta), RD (punainen), YW (keltainen), WT (valkoinen), BU (sininen), GN (vihreä) ja OG (oranssi).
- Käytä kytkentäkaaviota yhteisten, virta- ja ohjausliitäntöjen tunnistamiseen.
- Katkaise aina virta ennen manuaalista käyttöä.
Usein kysytyt kysymykset
Ongelma 1: Mitkä ovat CPVC-rungon ja FPM-tiivisteiden edut?
Verrattuna tavalliseen UPVC-materiaaliin, CPVC tarjoaa paremman lämpötilankestävyyden ja kemiallisen yhteensopivuuden vaativampiin nesteenhallintasovelluksiin. FPM-tiivisteet tarjoavat paremman kestävyyden monille kemikaaleille ja korkeammille lämpötiloille verrattuna yleiskäyttöisiin tiivisteisiin. Varmista materiaalin yhteensopivuus työväliaineen kanssa ennen käyttöä.
Ongelma 2: Mikä tekee tämän kuulaventtiilin liitäntätavasta ainutlaatuisen?
Kuulaventtiilisarjamme suuremmissa kokoluokissa (1-1/4", 1-1/2" ja 2") on vakiona muhviliitännät liuotinsementtiliitosta varten ja liitosrakenne helpottamaan asennusta ja huoltoa yleisten kierreliitosten, kuten NPT tai G.
Tämä liitosrakenne mahdollistaa venttiilin rungon helpomman asentamisen tai irrottamisen huoltoa tai vaihtoa varten ilman putken katkaisemista tai itse venttiilin rungon kiertämistä.

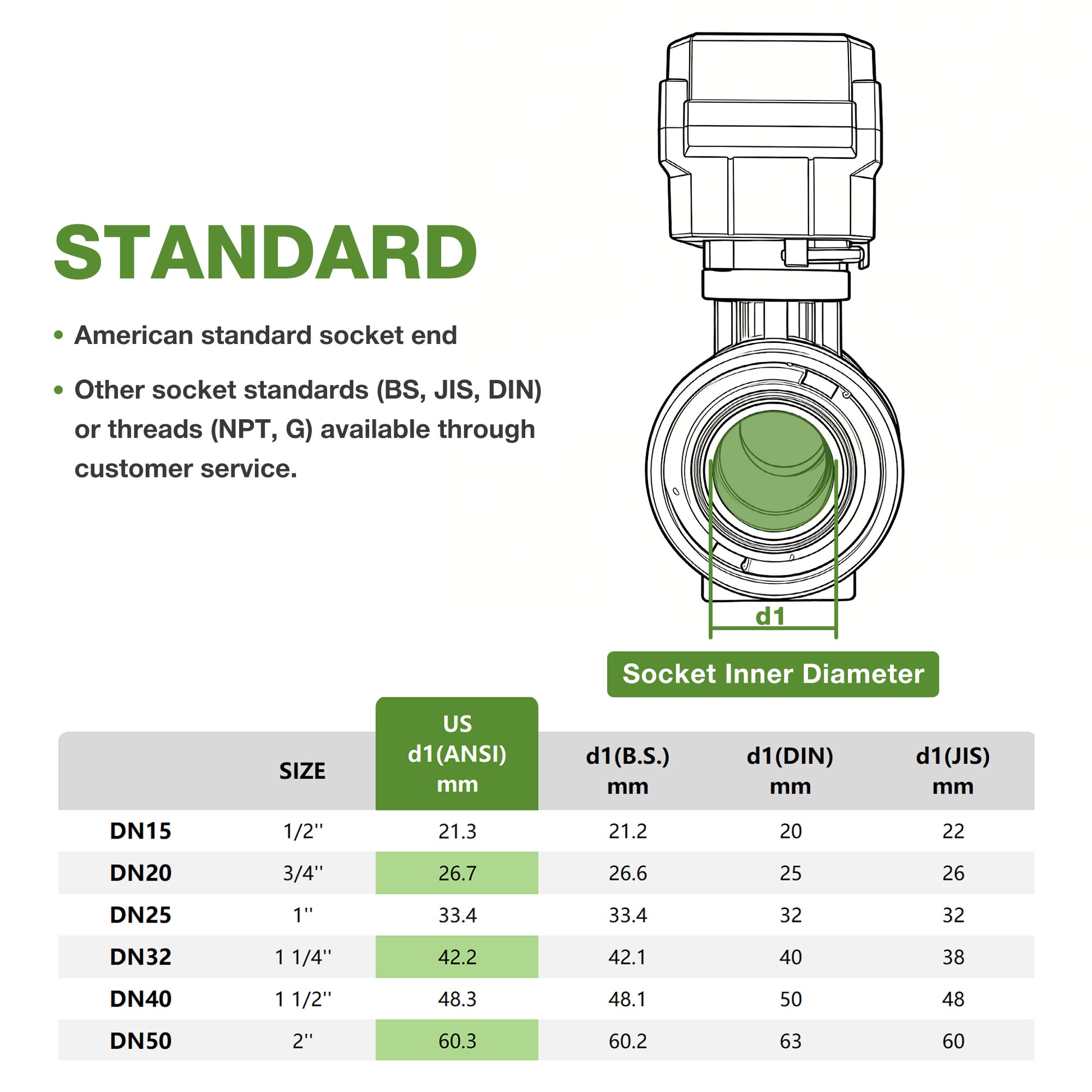

Putkiliittimet on valmistettu **yhdysvaltalaisen** standardin mukaisesti. Huomaa, että hylsyn sisähalkaisija (I.D.) voi vaihdella kansallisen standardin mukaan jopa samalle nimelliskoolle, kuten 1-1/4". Muiden liitäntästandardien, kuten brittiläisen standardin, japanilaisen teollisuusstandardin tai muiden, osalta ota yhteyttä asiakaspalveluumme.
Ongelma 3: Mitä varotoimia sovelletaan automaattisesti palautuviin malleihin?
Automaattisesti palautuva palloventtiili vaatii vähintään 60 sekunnin (≥60 s) virrankatkoksen keston. Tämä vaihe on pakollinen ensimmäisen käyttöönoton yhteydessä tai pitkän sähkökatkoksen jälkeen luotettavan automaattisen nollauksen varmistamiseksi. Katkaise aina virta ennen manuaalisen ohituksen käyttöä. Automaattisesti palautuvien mallien kohdalla odota hetki virrankatkoksen jälkeen ennen manuaalista käyttöä, koska toimilaitteen tarvitsee aikaa purkautuakseen; muuten venttiiliä voi olla vaikea kääntää manuaalisesti.
Ongelma 4: Onko tässä mallissa käyttöohjetta? toiminto?
Kyllä. Manuaalisen ohitustoiminnon avulla voit hallita venttiilin avautumista ja sulkeutumista sähkökatkon aikana. Venttiilin mukana toimitetaan tätä varten kuusiokoloavain.
Ongelma 5: Mitä on huomioitava manuaalisen käytön aikana?
Virta on katkaistava ennen manuaalista käyttöä. Käännä venttiiliä "O"- ja "S"-merkkien mukaisesti: "O" = Auki, "S" = Kiinni. Venttiili on käännettävä täysin auki tai täysin kiinni; älä jätä sitä keskiasentoon, koska se voi vahingoittaa venttiiliä. Automaattisesti palautuvissa malleissa odota hetki virran katkaisemisen jälkeen ennen manuaalista käyttöä.
Ongelma 6: Miten ilmaisinikkunaa luetaan?
Ulkoinen nuoli näyttää venttiilin asennon. Kun nuoli osoittaa Kun se osoittaa asentoon "0", venttiili on täysin suljettu; kun se osoittaa asentoon "90", venttiili on täysin auki.
Ongelma 7: Mikä on liitosliitos?
Liitosliitos on irrotettava venttiilirakenne, jonka avulla venttiilin runko on helpompi irrottaa huoltoa tai vaihtoa varten ilman putken katkaisemista. Tässä tuotteessa putkiliitospäät ovat liuotinsementtiliitoksiin suunniteltuja muhvipäätyportteja.
Ongelma 8: Mitä on huomioitava neljästä pääohjaustavasta?
Kiinnitä huomiota johdotustyyppiin ostaessasi. Vain automaattisesti palautuvat mallit palaavat automaattisesti suljettuun asentoon virran katketessa. Muut ohjaustavat eivät nollaudu automaattisesti virran katketessa ja pysyvät nykyisessä asennossaan.
