Johdanto
Solenoidiventtiili on keskeinen osa nesteensäätöjärjestelmiä, ja sitä käytetään esimerkiksi kastelujärjestelmissä, polttomoottoreissa ja pneumaattisissa järjestelmissä. Se käyttää sähköistä signaalia aktivoidakseen solenoidikäämin, jolloin syntyy magneettikenttä, joka liikuttaa mäntää venttiilin avaamiseksi tai sulkemiseksi. Tämä mahdollistaa neste- tai kaasuvirtauksen nopean ja tarkan hallinnan, mikä tekee solenoidiventtiileistä välttämättömiä järjestelmän tehokkaan toiminnan kannalta.

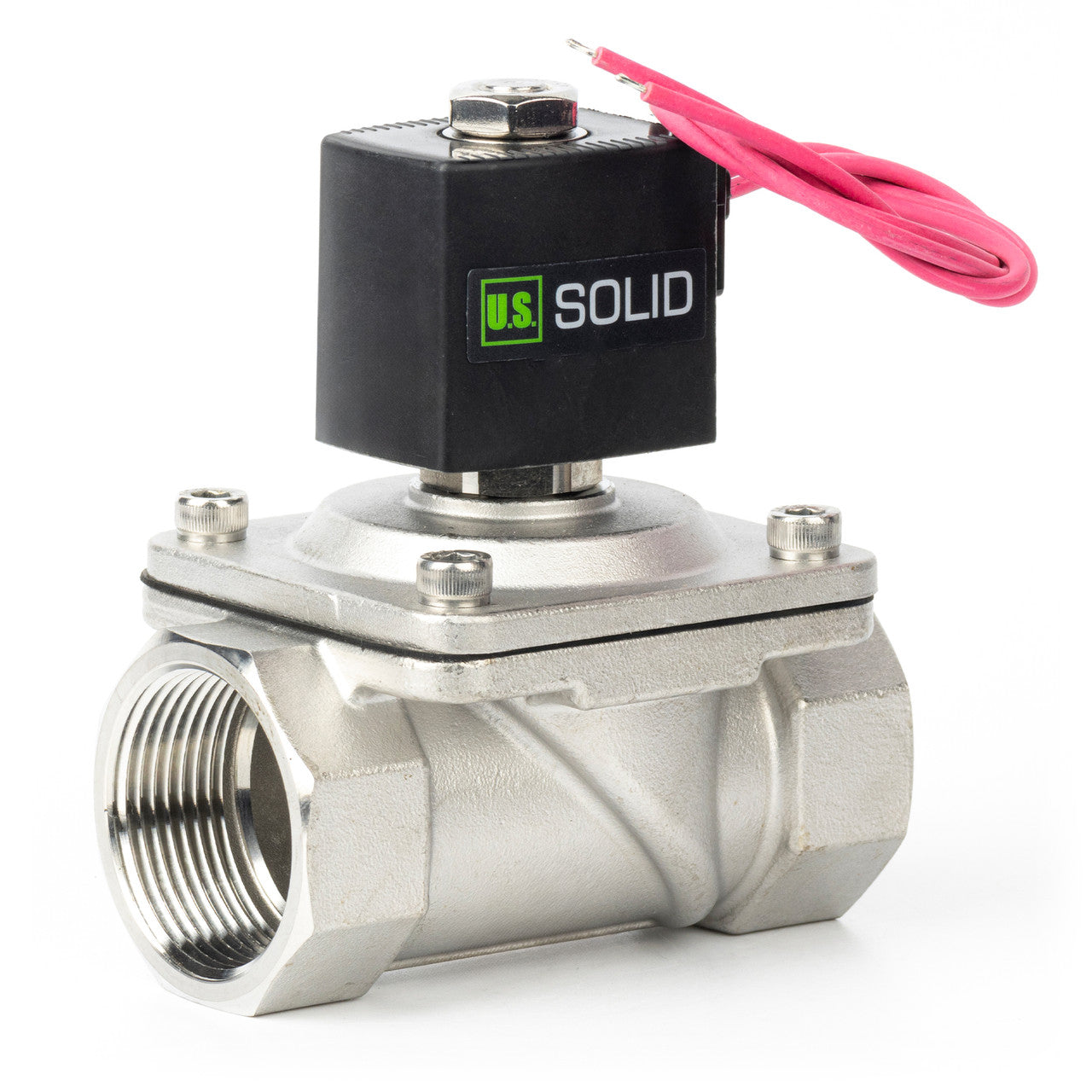

Uusin U.S. Solid puolisuora solenoidiventtiilisarjamme on suunniteltu uudelleen paremman tehokkuuden saavuttamiseksi, ja siinä on kompaktimpi rakenne ja parannettu mekaaninen kestävyys.
Sovellukset
Ominaisuudet
- Normaalisti suljettu: Suljettu, kun virtaa ei ole kytketty, avautuu, kun virtaa on kytketty.
- NPT / G-kierteet (1-1/4"): NPT (National Pipe Taper) ja G (BSPP) -kierteet sopivat erilaisiin maailmanlaajuisiin spesifikaatioihin ja varmistavat turvallisen tiivistyksen teflon tape:n kanssa.
- Venttiilin rungon materiaali: Valmistettu korroosionkestävästä ruostumattomasta teräksestä. Sopii juomavesisovelluksiin (standardien mukainen).
- Nopea vasteaika: Avautuu/sulkeutuu alle sekunnissa, ja sen käyttöikä on yli miljoona sykliä oikein huollettuna.
- Matalapainekäynnistys: Tämä matalapainekäynnistykseen suunniteltu venttiili voi toimia minimaalisella paineella, alle 0,1 bar, mikä varmistaa monipuolisuuden matalapaineolosuhteissa.
- Viton Tiiviste: Kestävän Viton-tiivisteen ansiosta tämä venttiili kestää korkeita lämpötiloja ja vastustaa syövyttäviä kemikaaleja ja nesteitä, kuten bensiiniä, öljyjä, dieseliä ja voiteluaineita.
- Puolisuora: Uusi sarja on suunniteltu uudelleen paremman tehokkuuden saavuttamiseksi, ja siinä on kompaktimpi rakenne ja parempi mekaaninen kestävyys.
Käyttöopas
Lisätietoja tämän tuotteen käytöstä on user manual-oppaassa.
Tekniset tiedot
| Malli | USS2-01024 | Portin koko | 1-1/4" | ||
| Langan tyyppi | NPT / G | Rungon materiaali | Ruostumaton teräs | ||
| Toiminnan tyyppi | Puolisuora | Johdotustyyppi | Lyijylanka | ||
| Toimintatila | Normaalisti suljettu | Virtausaukko | 32 mm | ||
| Virtausarvo | 24 hevosvoimaa | Tiiviste/kalvo/tiiviste | Viton | ||
| Käyttöaika | ≤1 sekuntia | Nimellisjännite | 12 V tasavirta, ± 10 % | ||
| Voima | 17 W | Käyttöpaine | 0,01–0,8 MPa | ||
| Käyttölämpötila | 14–302 ℉ (-10–150 ℃) | Sopiva nesteen viskositeetti | 20 cst alle | ||
| IP-luokitus | IP65-suojaus | Sopiva media | Ilma, vesi, öljy, maakaasu, dieselpolttoaine, kerosiini jne. | ||
| Nettopaino | 2,47 paunaa | Tuotteen mitat | 3,88"x2,87"x4,39" | ||
*Jos haluat nähdä koko taulukon mobiililaitteella, ole hyvä ja pyyhkäise näytöllä vasemmalle tai oikealle.
Toimintaperiaate
- Suoratoimiset solenoidiventtiilit toimivat käyttämällä sähkömagneettista voimaa nostaakseen männän suoraan, kun se on virransaannissa, jolloin virtaus pääsee kulkemaan. Jousi palauttaa sen suljettuun asentoon, kun se on virrankatkaisussa. Niille on ominaista yksinkertainen rakenne ja nopea vasteaika, mutta ne rajoittuvat matalapaineisiin ja pienivirtaussovelluksiin, mukaan lukien tyhjiöjärjestelmät.
- Pilottiohjatut solenoidiventtiilit toimivat avaamalla ensin pienen pilottiventtiilin, kun se on virransyötössä, joka sitten käyttää järjestelmän painetta pääventtiilin käyttämiseen. venttiili. Kun virta katkeaa, ohjausventtiili sulkeutuu ja pääventtiili nollautuu. Tämä rakenne mahdollistaa korkeapaineisten ja suurten virtausmäärien järjestelmien tehokkaan ohjauksen minimaalisella virrankulutuksella, vaikka se vaatii toimiakseen vain minimaalisen käyttöpaineen.
Usein kysytyt kysymykset
Ongelma 1: Kumpi tiivistemateriaali, VITON vai NBR, sopii paremmin käytettäväksi bensiinin, kerosiinin tai muiden öljytuotteiden kanssa?
VITON. Se on parempi valinta, koska se kestää erinomaisesti korkeita lämpötiloja, kemikaaleja ja polttoaineita. Pitkäaikaisissa tai vaativissa sovelluksissa VITON on NBR:ää parempi.
Ongelma 2: Voidaanko näitä solenoidiventtiilejä käyttää jatkuvasti pitkiä aikoja jaksoja?
Näiden venttiilien tulisi olla kytkettyinä päälle alle 8 tuntia. Vaikka useimpien teho ei ylitä 18 W:a, kelat ovat suljetussa tilassa ja voivat palaa loppuun, jos niitä käytetään liian pitkään. Suosittelemme tietokoneen tuulettimen käyttöä kelan pitämiseksi viileänä, jos jatkuva käyttö on tarpeen.
Ongelma 3: Kuinka kauan sinun pitäisi odottaa kahden peräkkäisen viiden tunnin solenoidiventtiilin käyttökerran välillä?
On suositeltavaa antaa noin 20 minuuttia jäähdytysaikaa kahden peräkkäisen viiden tunnin käyttökerran välillä. Tarkka jäähdytysaika voi vaihdella ympäristön lämpötilan ja käyttöolosuhteiden mukaan.
Ongelma 4: Kuinka kauan solenoidiventtiili kestää?
Oikein huollettuna sen käyttöikä on yli miljoona sykliä, ja todellinen käyttöikä voi vaihdella tekijöiden, kuten kuten käyttöolosuhteet, nestetyyppi, paine, lämpötila ja huoltokäytännöt.
Ongelma 5: Voidaanko tätä käyttää juomavedelle?
Kyllä. Tämä solenoidiventtiili on valmistettu elintarvikelaatuisesta ruostumattomasta teräksestä, joka täyttää juomavesistandardit. Se on turvallinen juomavedelle ilman lyijyriskiä (toisin kuin messinkiventtiilit).
Ongelma 6: Voidaanko sitä käyttää ulkona?
Vaikka solenoidiventtiileillä on IP65-luokitus, mikä tekee niistä kestäviä vesisuihkulle, on suositeltavaa sulkea venttiili suojakoteloon, jos se asennetaan pysyvästi ulos pitkäaikaisen kestävyyden varmistamiseksi.
Ongelma 7: Mitä venttiilin rungon nuoli osoittaa?
Venttiilin nuoli osoittaa virtaussuunnan. Useimmat U.S. Solid Venttiilit ovat yksisuuntaisia, mikä tarkoittaa, että ne on suunniteltu toimimaan oikein vain, kun neste virtaa nuolen suuntaan. Jos venttiili asennetaan vastakkaiseen suuntaan, se ei välttämättä toimi oikein (esim. normaalisti suljettu venttiili ei välttämättä sulkeudu).
Ongelma 8: Mitä eroa on N.C. (normaalisti suljettu) ja N.O. (normaalisti avoin) -venttiileillä?
- Normaalisti suljettu (NC): Venttiili pysyy suljettuna, kun virta on katkaistu, ja avautuu vain, kun se saa virtaa. Ihanteellinen vikasietoisiin suljettuihin sovelluksiin.
- Normaalisti avoin (NO): Venttiili pysyy auki, kun virta on katkaistu, ja sulkeutuu vain, kun se saa virtaa. Ihanteellinen vikasietoisiin avoimiin sovelluksiin.
JOHDOTUS
Napaarisuus
Kahdella johtimella varustetuissa venttiileissä venttiili aktivoituu riippumatta siitä, mihin napaan kukin johdin on kytketty (+ tai -). Joissakin yksiköissä, kuten vasemmalla kuvassa olevissa, on maadoitusjohto. Avaa liitin ja etsi kuvan kulmassa oleva maadoitussymboli. Maadoitusjohdolla varustettujen venttiilien osalta varmista, että venttiili on maadoitettu. Kahden muun johtimen kohdalla venttiili aktivoituu riippumatta siitä, mihin napaan kukin johdin on kytketty (+ tai -).
Varotoimet
- On suositeltavaa suodattaa neste ennen käyttöä, jotta epäpuhtaudet eivät tukkisi venttiiliä, mikä voi johtaa epätäydelliseen sulkeutumiseen.
- Virtaussuunta: Asennuksen aikana varmista, että venttiilin rungon nuoli on linjassa väliaineen virtaussuunnan kanssa. Jos vastakkainen paine on mahdollinen, asenna takaiskuventtiili takaisinvirtauksen estämiseksi.
- Optimaalisen suorituskyvyn varmistamiseksi ja solenoidiventtiilin käyttöiän pidentämiseksi asenna se vaakasuoraan siten, että kela osoittaa pystysuoraan ylöspäin. Vältä kelan pystysuoraa tai taaksepäin suuntautuvaa suuntausta.
- Solenoidiventtiili tuottaa lämpöä käytön aikana. Vältä suoraa kosketusta käsiin.
- Pitkään käyttämättä olleista solenoidiventtiileistä tulee puhdistaa kertyneet epäpuhtaudet tai kondenssivesi ennen käyttöä.
- Varmistaaksesi tiiviin tiivistyksen, käytä aina Teflon tape-terää liitettäessä NPT / G-kierteitä.
*Tärkeää: Valintamerkit (√) tarkoittavat vain ehdollista sopivuutta; ristit (×) osoittavat täydellistä yhteensopimattomuutta.
