JOHDANTO

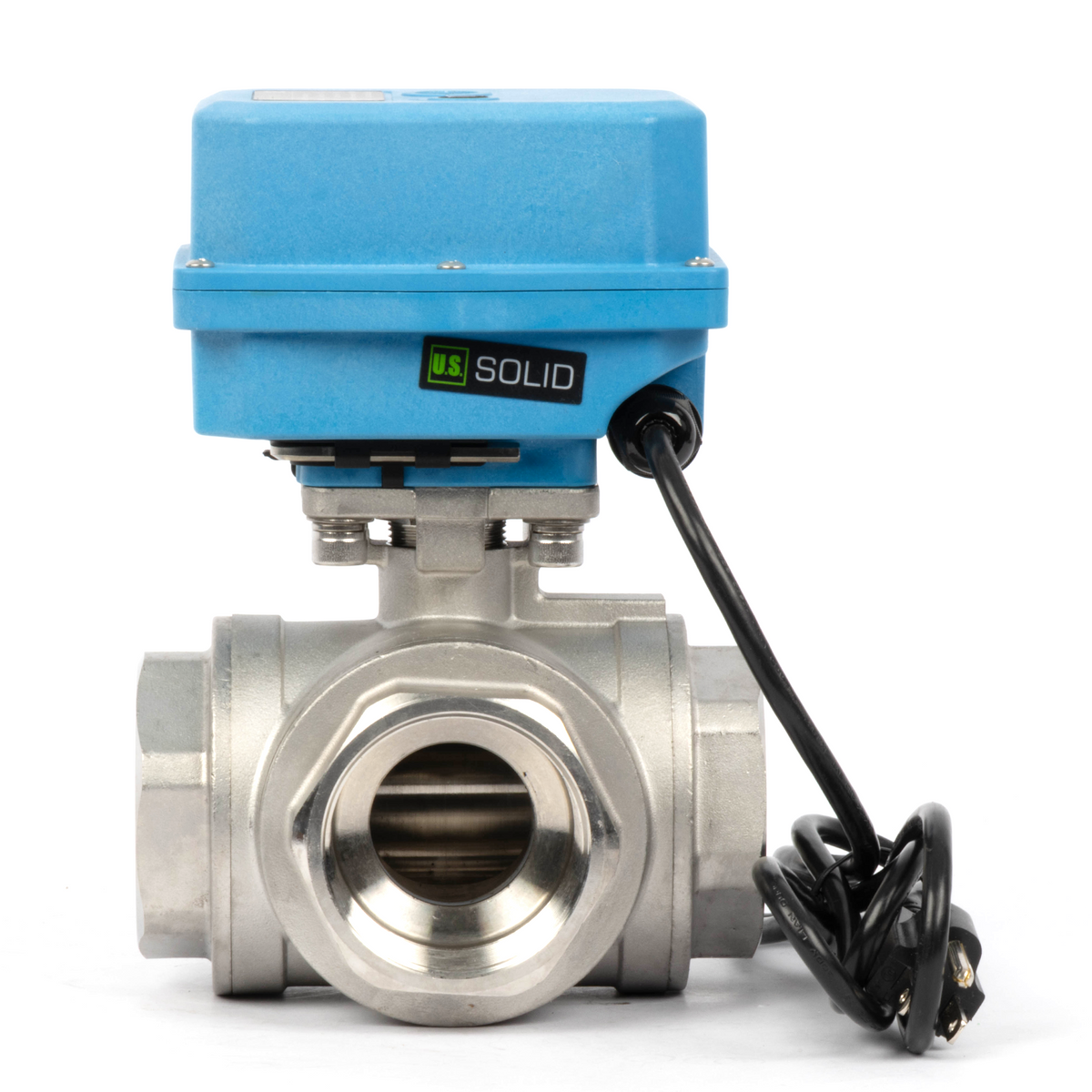

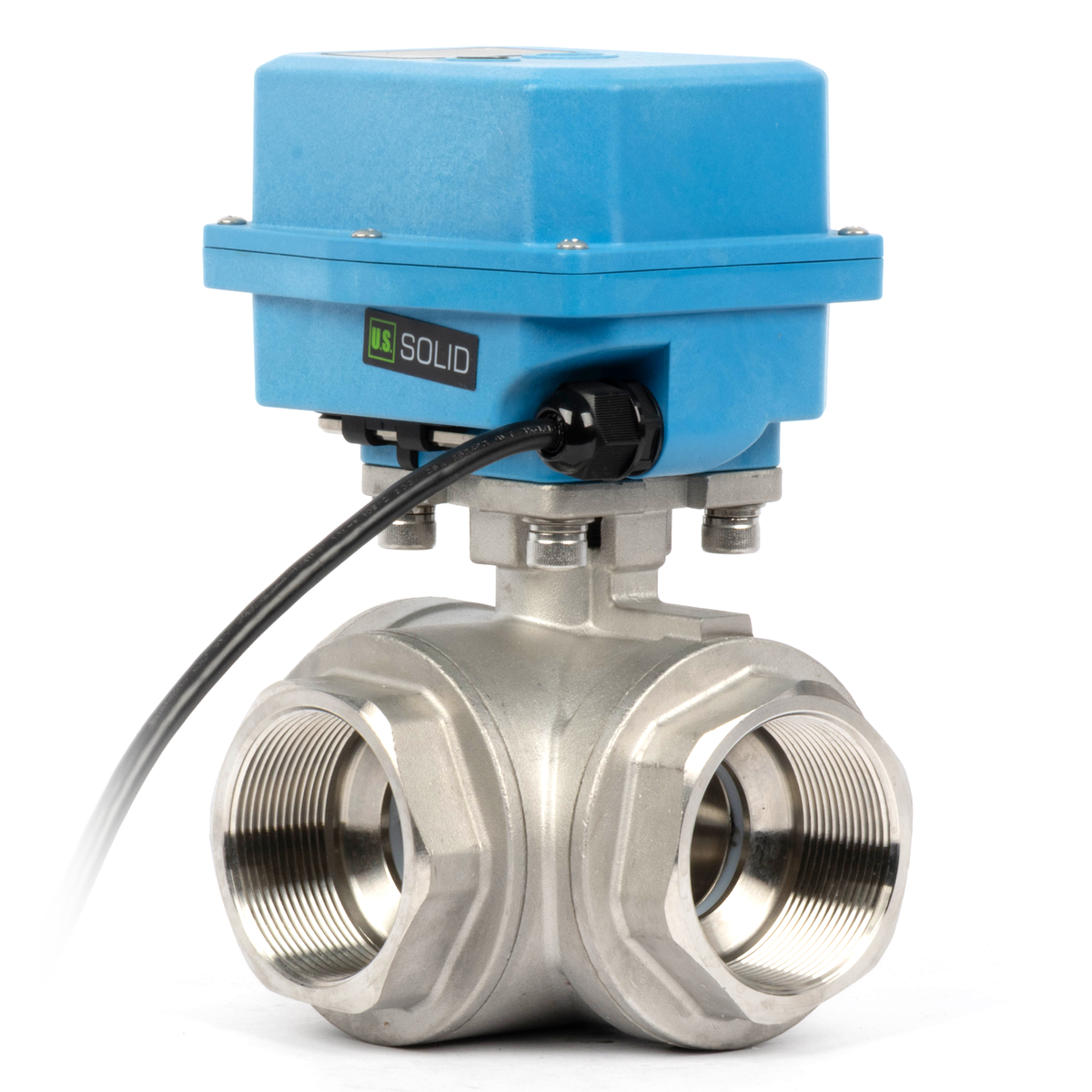

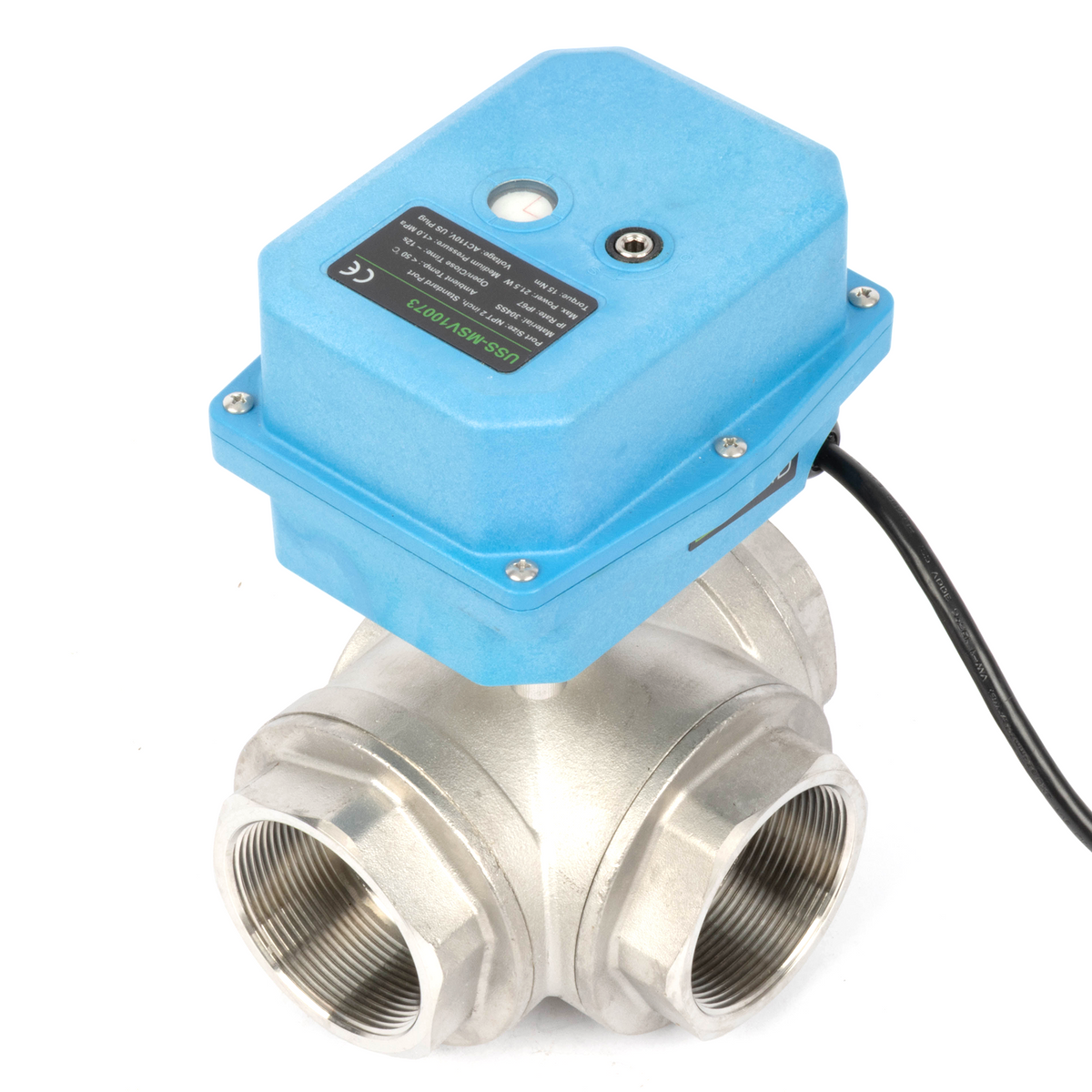

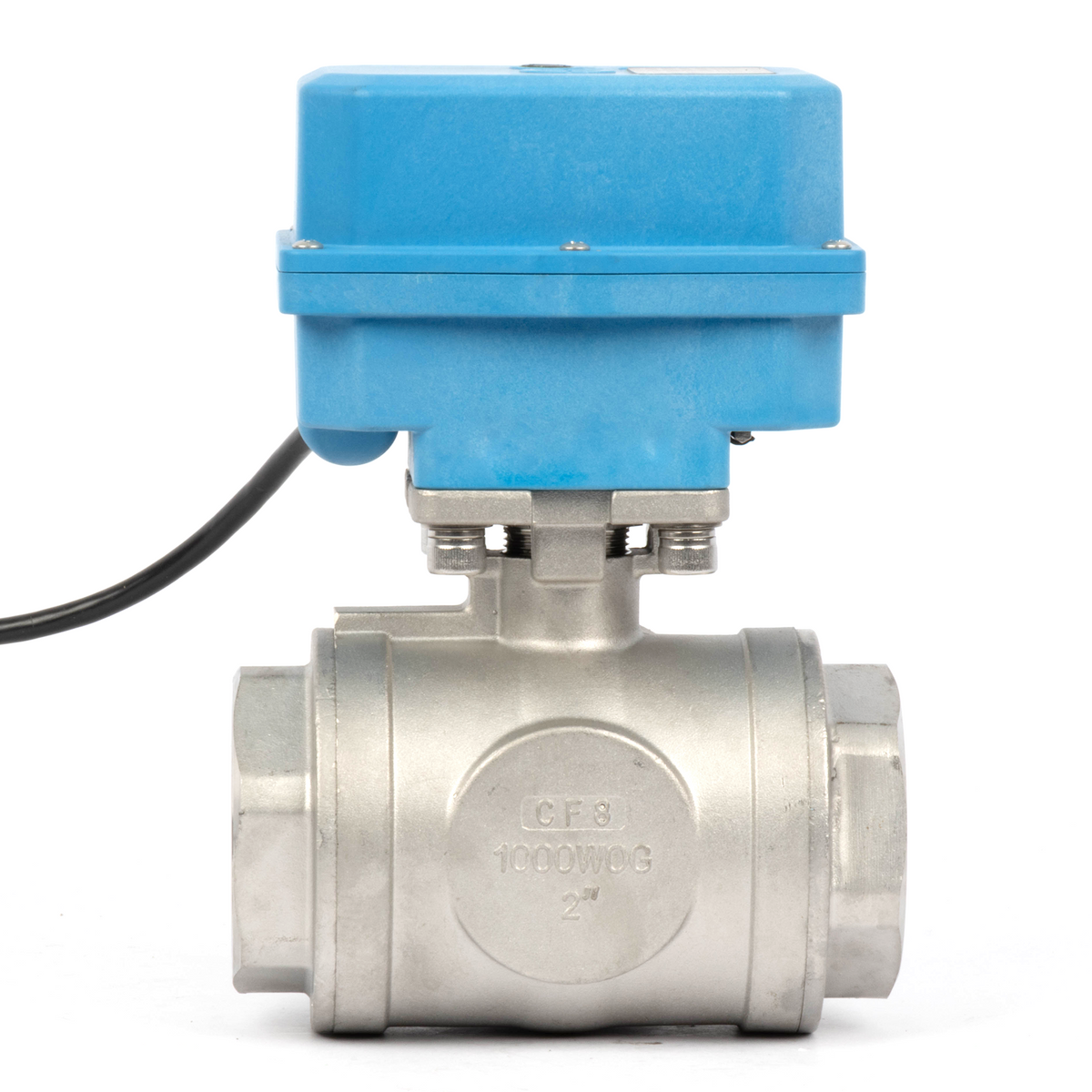

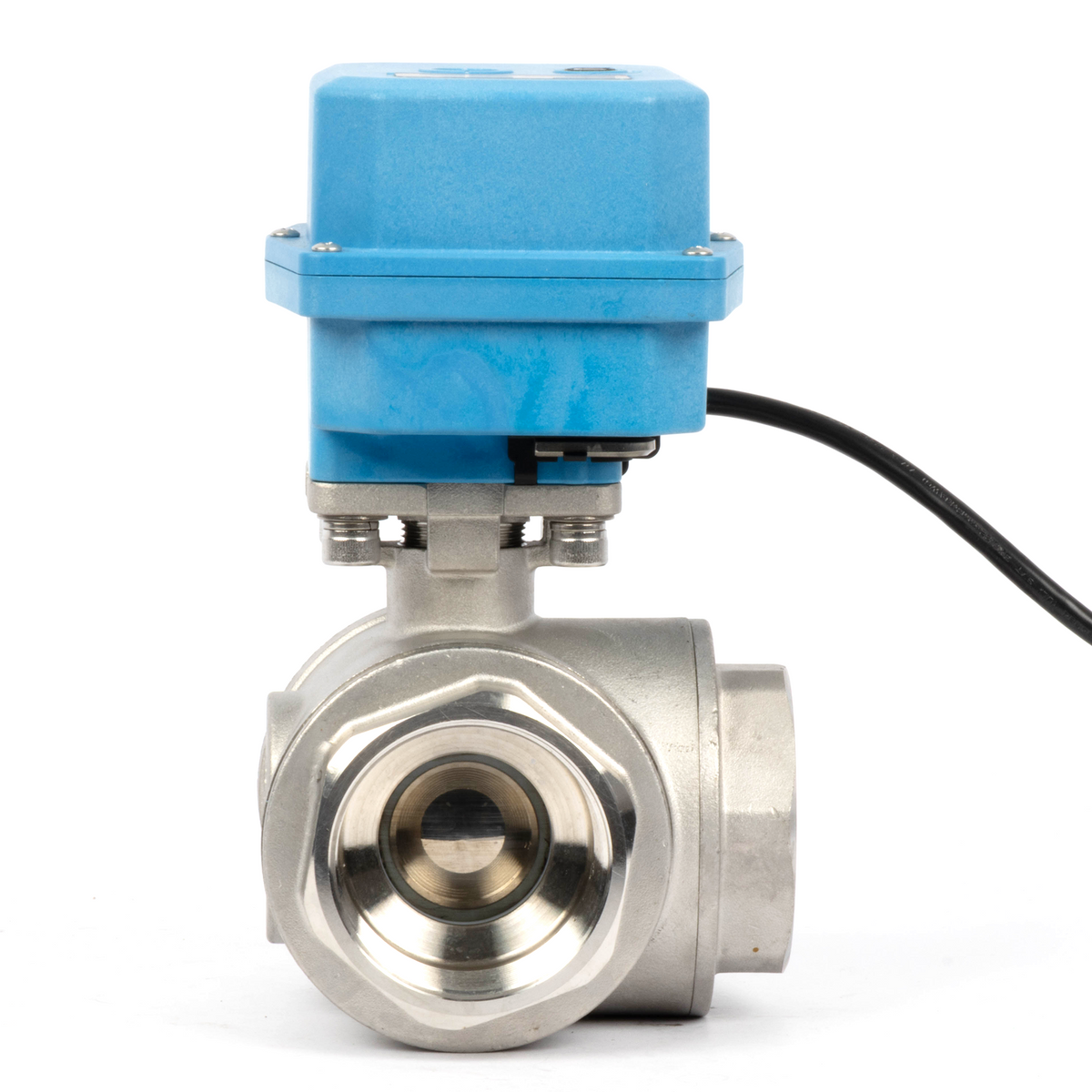

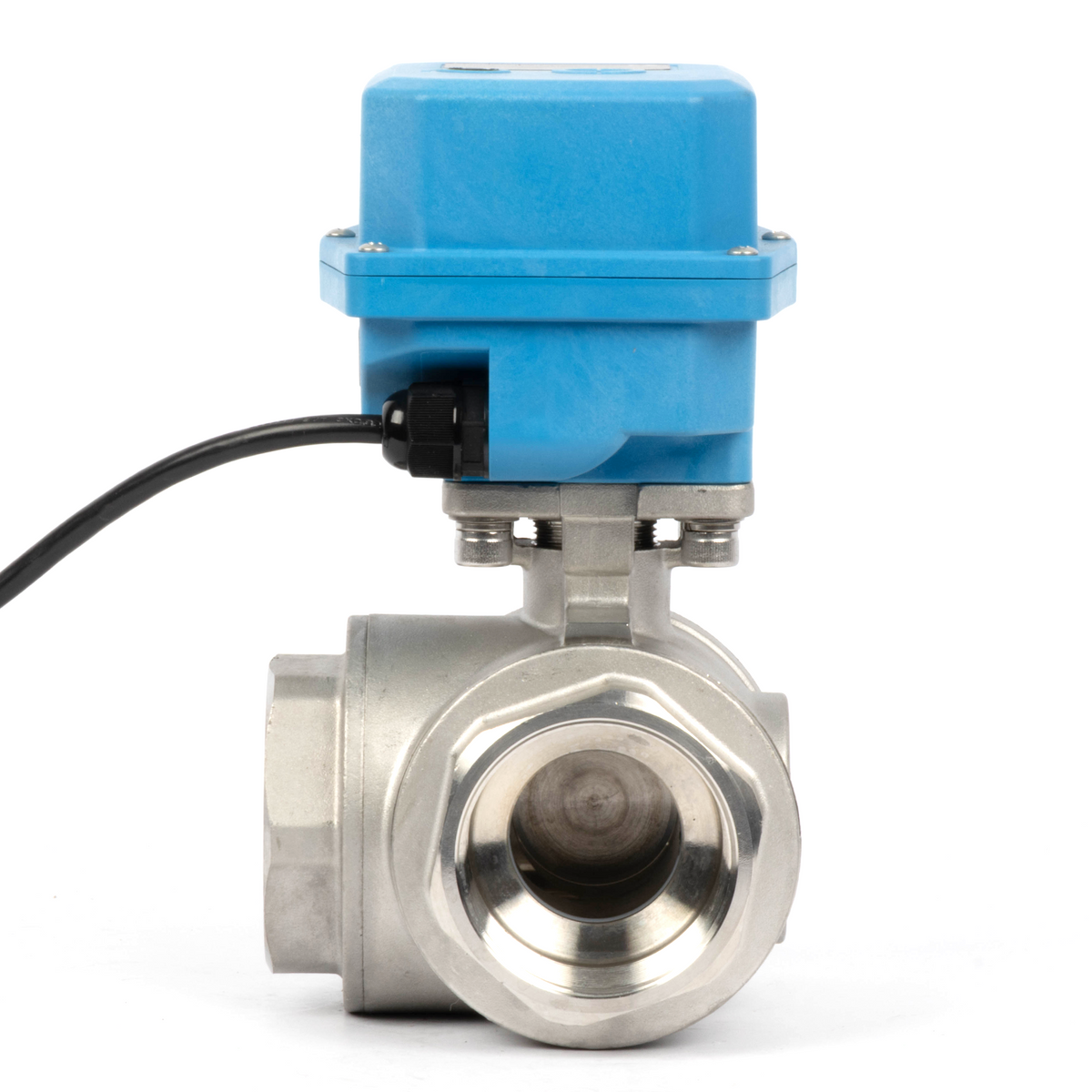

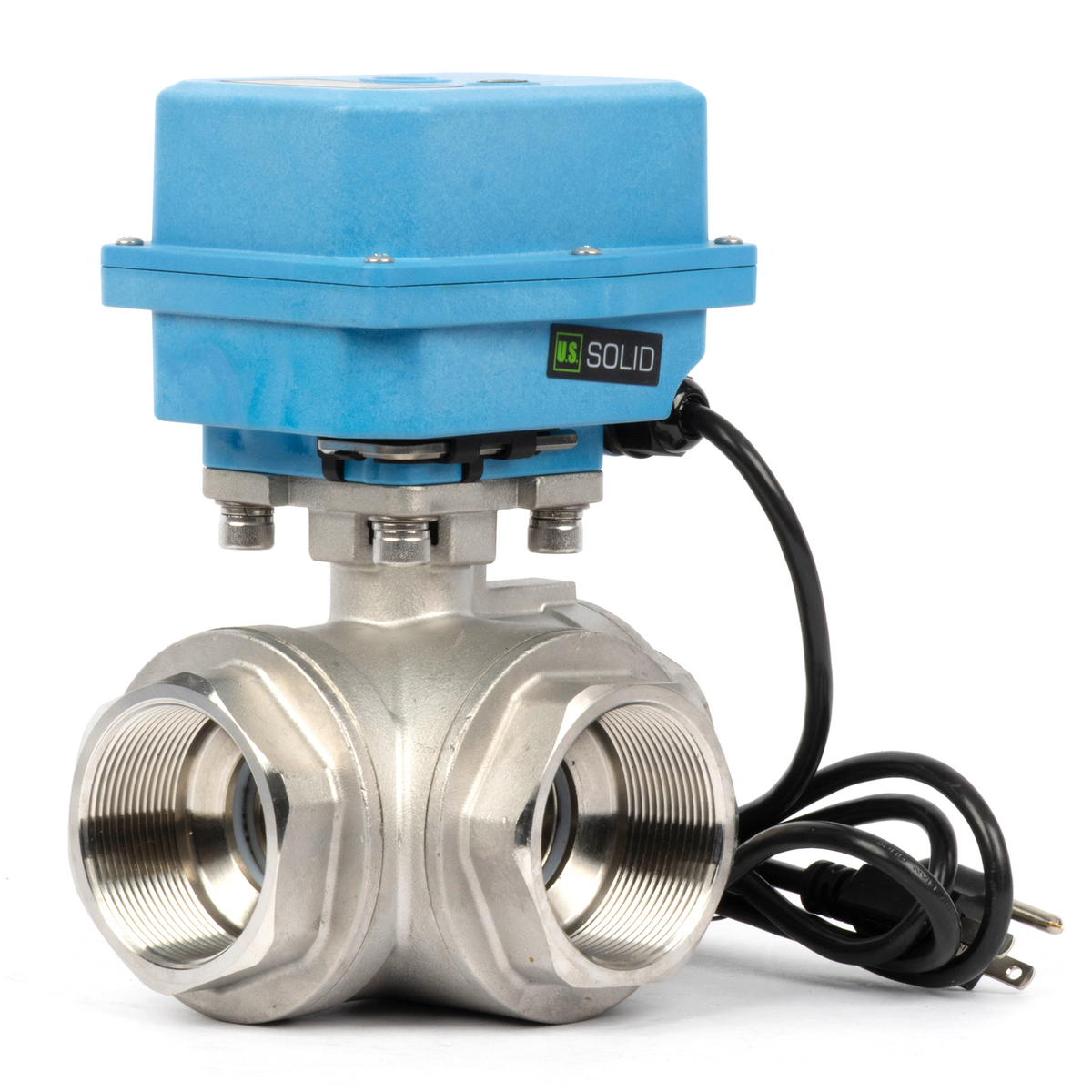

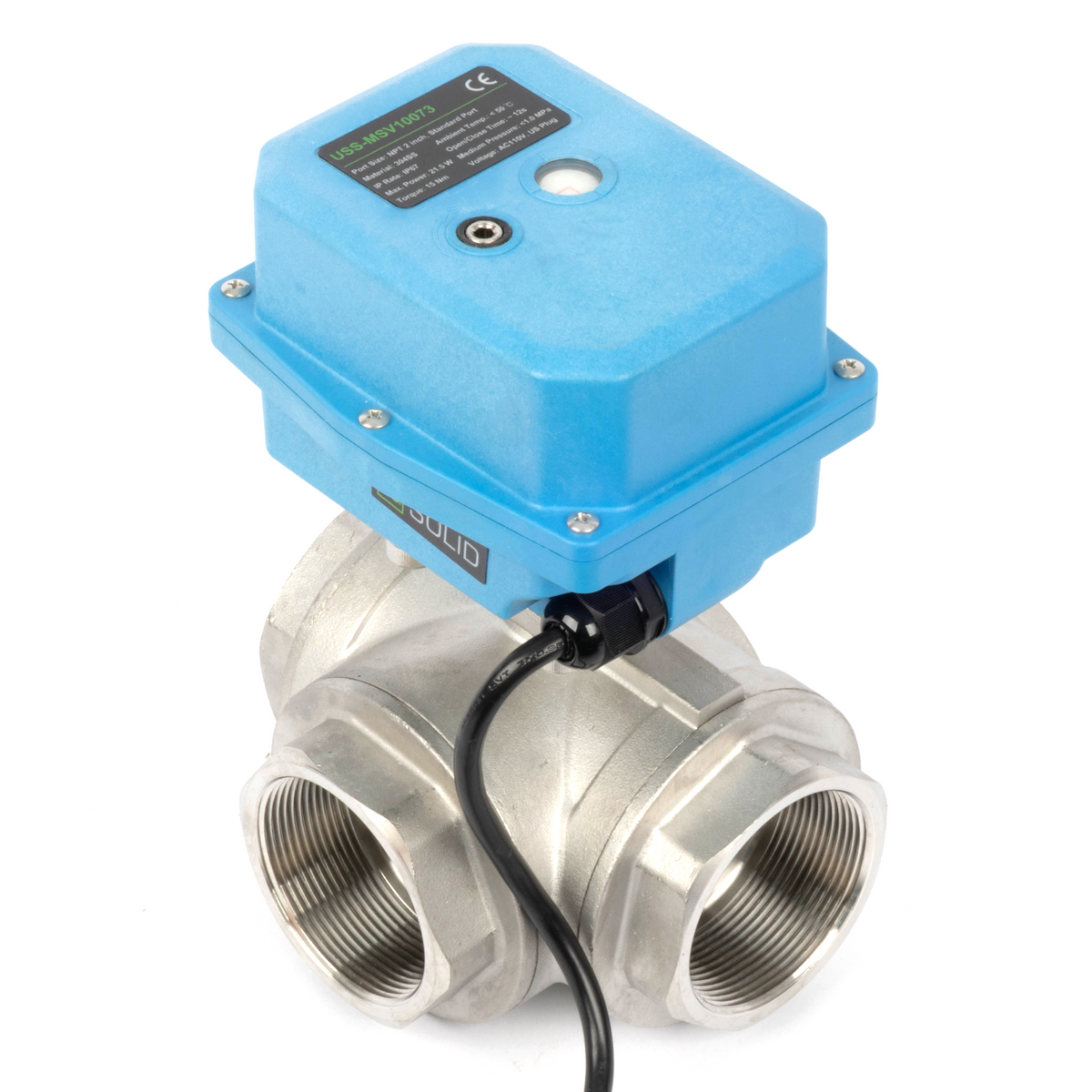

Tämä kestävään virtauksen säätöön suunniteltu 3-tieinen moottoroitu kuulaventtiili on varustettu ruostumattomasta teräksestä valmistetulla rungolla, PTFE-kuulatiivisteellä ja FKM O-renkaalla. Tässä 2 tuuman mallissa on pistokejohdotus ja vakioreikä, ja se on saatavana AC 110V tai AC 220V -versioina NPT- tai G-kierreliitoksilla. Se sopii LVI-järjestelmiin, vedenkäsittelyyn ja muihin automatisoituihin nestejärjestelmiin.
OMINAISUUDET
SOVELLUKSET
VIRTAUSSUUNT (L-tyyppi)
Tilanne 1:
Virran ollessa päällä vesi virtaa ALA-portista VASEN-porttiin. Ilman virtaa vesi virtaa ALA-portista OIKEA-porttiin.
Tilanne 2:
Virran ollessa päällä vesi virtaa VASEN-portista ALA-porttiin. Ilman virtaa vesi virtaa OIKEALTA ALAPUOLELLE.

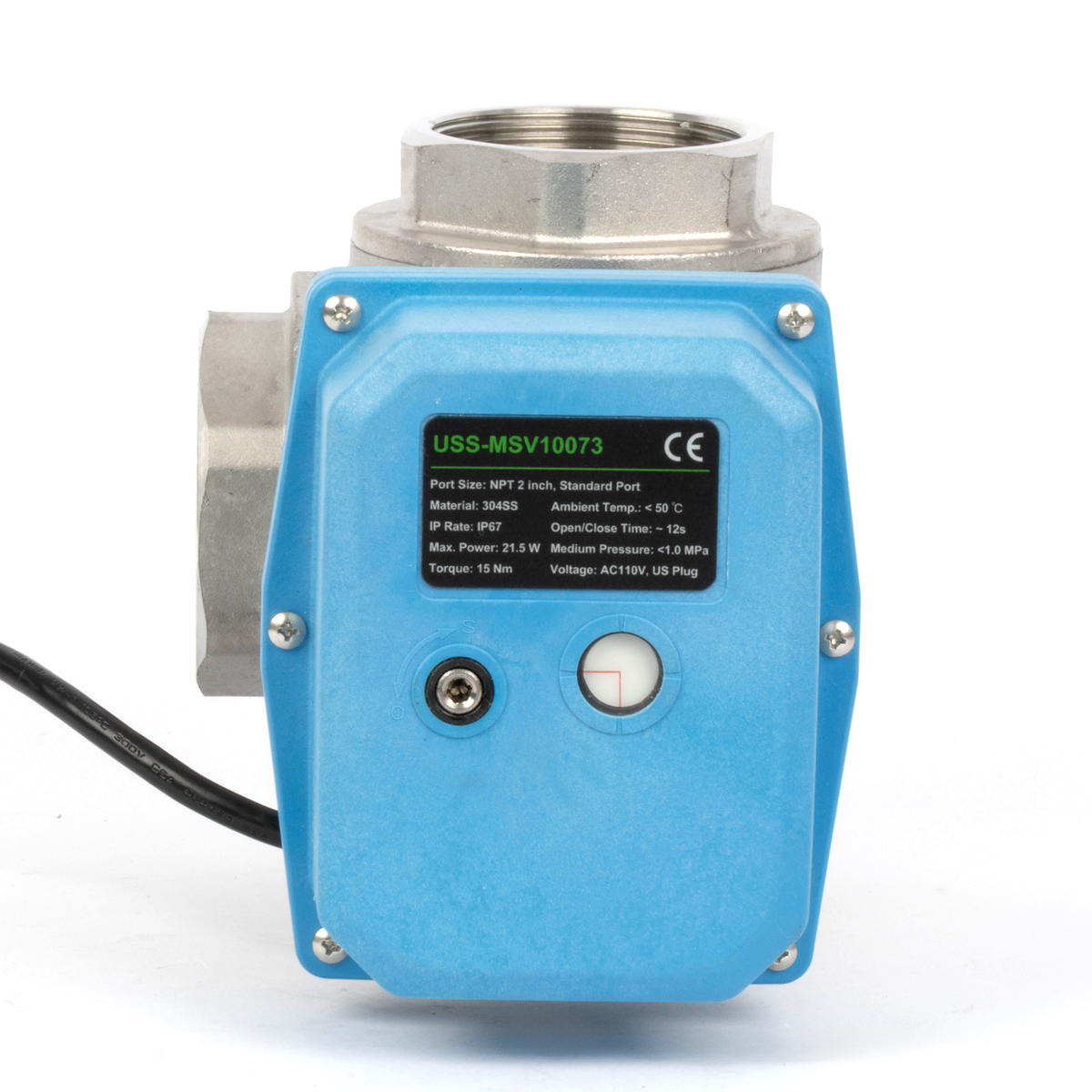

TEKNISET TIEDOT
| Malli | USS-MSV10073/USS-MSV10073-G | Johdotustyyppi | Pistoke |
|---|---|---|---|
| Koko | 2" | O-rengas | FKM |
| Venttiilin materiaali | Ruostumaton teräs | Pallotiiviste | PTFE |
| Käyttöaika | ≤12 sekuntia | Käyttöjännite | 110 V / 220 V AC |
| Maksimiteho | 21,5 W | Maksimivääntömomentti | 50 Nm |
| Maksimaalinen keskipaine | 1,0 MPa | Virtausaineen lämpötila-alue | 2–90 °C |
| Elinajanodote | 70 000 sykliä | Reiän tyyppi | Standardi |
| Langan tyyppi | NPT / G | Toimilaitteen materiaali | PPO |
| Ympäristön lämpötila-alue | -15 °C - 50 °C | Kotelointiluokitus | IP67 |
CE-SERTIFIOITU LAATU JA TURVALLISUUS
Usein kysytyt kysymykset
1. Mikä on tämän venttiilin vedenpitävyysluokitus?
Moottorin kotelon tiiviysluokitus on IP67. Jos venttiili asennetaan pysyvästi ulos, on suositeltavaa sijoittaa se katoksen alle tai suojalaatikkoon pitkäaikaisen sateen estämiseksi.
2. Mitä eroa on täysportti- ja vakioporttiventtiilillä?
Täysporttiventtiilissä venttiilin sisähalkaisija on sama kuin putken, johon se on liitetty. Vakioporttiventtiilissä venttiilin sisähalkaisija on pienempi kuin putken koko.
3. Voidaanko tätä käyttää juomavedelle?
EI. Tämä tuote voi altistaa sinut kemikaaleille, mukaan lukien lyijylle, jonka Kalifornian osavaltio tietää aiheuttavan syöpää ja synnynnäisiä epämuodostumia tai muita lisääntymisterveydellisiä haittoja.
4. Mikä on automaattisten palautusventtiilien vähimmäispäälläoloaika, joka vaaditaan sähkön varastoinnilta, jotta ne sulkeutuvat virran katkaisemisen jälkeen?
Jotta automaattinen nollaus toimisi virran katkaisemisen yhteydessä, on tärkeää kytkeä laite päälle noin minuutin ajan kondensaattorin lataamiseksi 2-johtimisissa automaattisissa palautusmoottoroiduissa palloventtiileissä.
5. Voidaanko tätä venttiiliä käyttää propaanin kanssa?
Luetteloidut tiedot eivät vahvista propaaniyhteensopivuutta. Ennen käyttöä tarkista venttiilin materiaalit ja paineluokitus valmistajalta juuri sinun propaanijärjestelmällesi.
VAROITUS

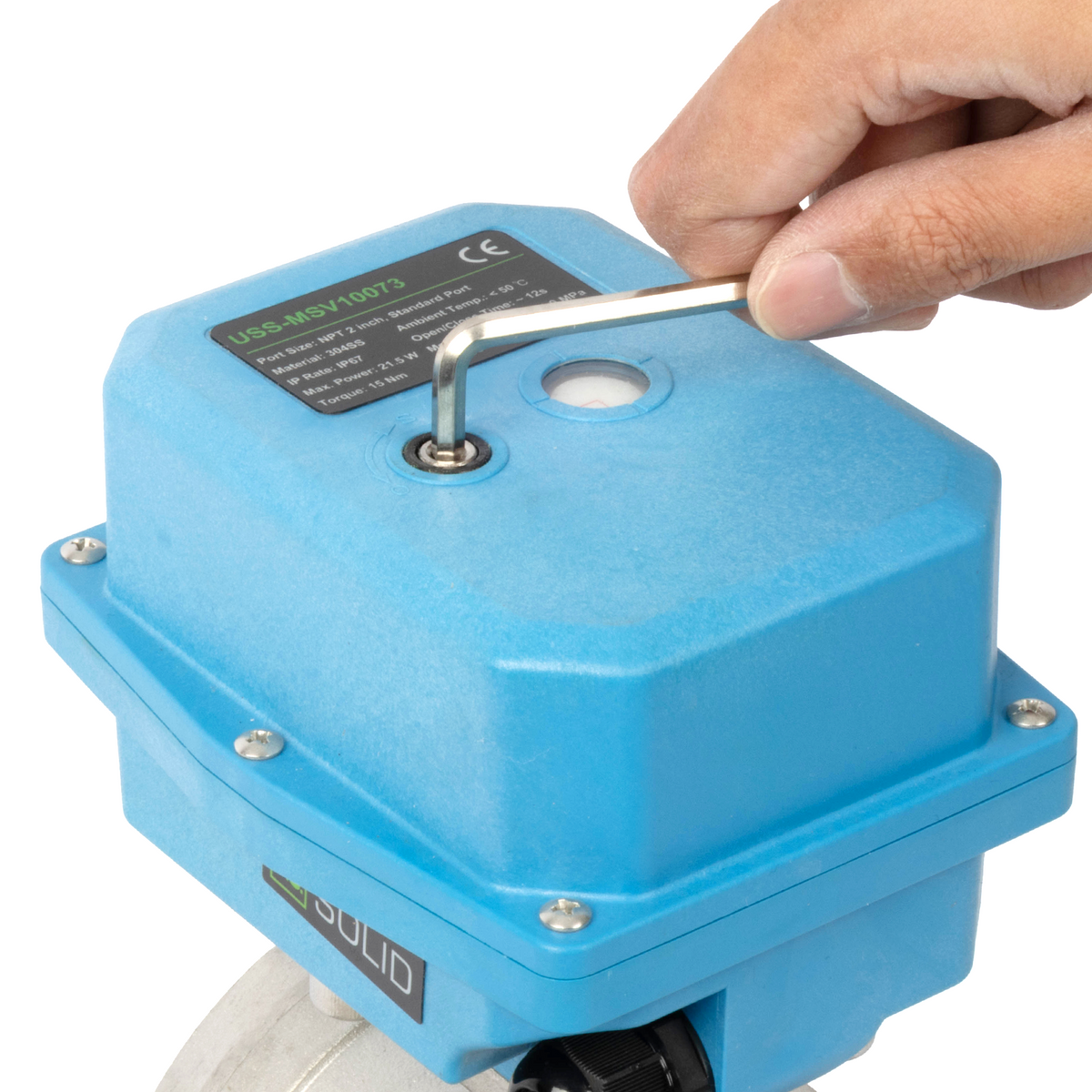

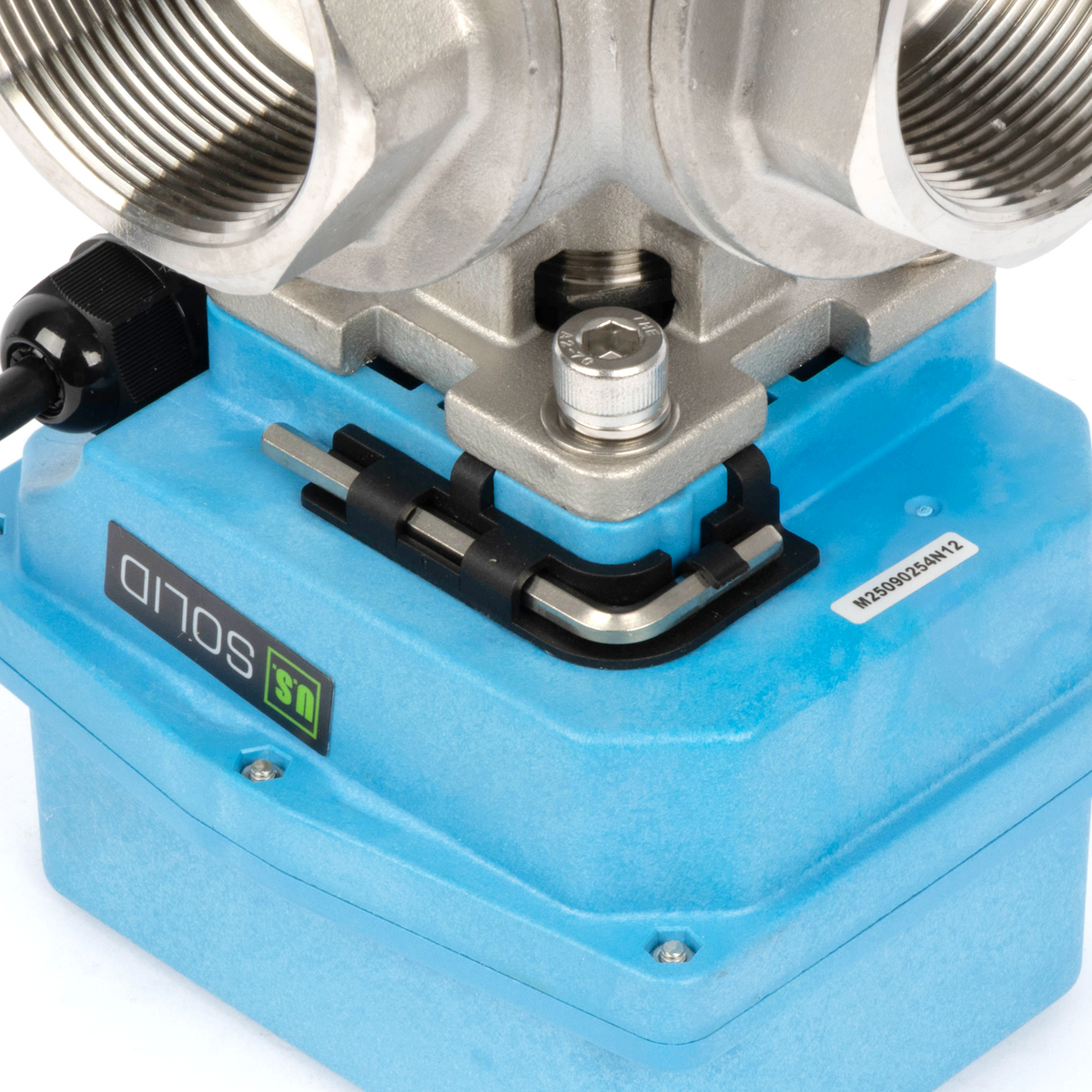

1.Tässä esitellyissä venttiileissä on manuaalinen käyttötoiminto. Voit avata tai sulkea venttiilin manuaalisesti turvallisesti, ja tämä rakenne mahdollistaa käytön myös ilman virtaa, mikä tarjoaa joustavuutta ja luotettavuutta.
2.Vain automaattisesti palautuvat mallit palaavat suljettuun asentoon sähkökatkon sattuessa. Kaikki muut mallit pysyvät nykyisessä asennossaan. Jos tämä on huolenaihe, harkitse automaattisesti palautuvan mallin ostamista.
3.Vaikka moottoroiduilla palloventtiileillä on IP67-luokitus, mikä tekee niistä kestäviä vesisuihkulle, on suositeltavaa sulkea venttiili suojakoteloon, jos se asennetaan pysyvästi ulos pitkäaikaisen kestävyyden varmistamiseksi.
4.Käytä venttiiliä vain lueteltujen jännite-, paine-, neste- ja ympäristön lämpötilarajojen sisällä. Katkaise virta ennen johdotusta tai huoltoa.
Venttiilin ominaisuudet
Liikuntasovitteet:
Täysi portti: Siinä on leveä sisäinen kanava, mikä johtaa alhaiseen veden virtausvastukseen.
Vakioportti: Täyttää normaalin käytön vaatimukset.
Suojausluokka:
Venttiilien suojausluokka on IP67. IP67-luokituksen numero 6 tarkoittaa täydellistä pölytiiviyttä. IP67-luokituksen numero 7 tarkoittaa suojaa upotukselta veteen jopa 1 metrin syvyyteen 30 minuutiksi. Ne sopivat monenlaisiin monimutkaisiin ympäristöihin ja kestävät tehokkaasti pölyn ja veden tunkeutumisen varmistaen luotettavan toiminnan.
KEMIALLINEN KESTÄVYYSTAULIKKO PALLOVENTTIILIEN TIIVISTEMATERIAALEILLE
Lataa käyttöohje here
