Johdanto
U.S. Solid USS-SV-sarjan 3-tieinen solenoidiventtiili on monipuolinen suuntaventtiili, joka on suunniteltu erilaisiin teollisiin sovelluksiin. Valitsemalla eri tuloportteja tämä venttiili voidaan konfiguroida joko Normaalisti suljettu (NC) -toimintaan tai Vaihtotoiminto-toimintaan, jossa oletusvirtausreitti on normaalisti avoin. Suunniteltu korkealaatuisilla EPDM-tiivisteillä erinomaisen veden- ja höyrynkestävyyden takaamiseksi ja IP65-luokiteltu ulkokäyttöön.
Sovellukset
Ominaisuudet
- 3-tieinen rakenne: Vaihdettavissa normaalisti suljetun ja vaihtovirtakäytön välillä - monipuolinen useisiin sovelluksiin.
- IP65-vedenpitävä: Ulkokäyttöön, kestää sadetta ja roiskeita.
- EPDM-tiiviste: Erinomainen veden-, höyryn- ja säänkestävyys.
- Liitäntärasialiitäntä: Helppo johdotus riviliittimen avulla, napaisuusvapaa helppoa asennusta varten.
- NPT Kierre: Standardoitu National Pipe Taper (NPT) -liitäntä tarjoaa tiiviin ja luotettavan tiivistyksen. Teflonteipin käyttöä suositellaan tiivistyksen varmistamiseksi.
- Venttiilin rungon materiaali:Valmistettu kestävästä messingistä. Ei sovellu juomavesikäyttöön.
- Normaalisti suljettu / Vaihtoehtoinen: Normaalisti suljettu -tila estää virtauksen, kun virta katkeaa; Vaihtoehtoinen tila ohjaa virtauksen kahden ulostulon välillä, kun virta kytketään päälle, mikä tarjoaa joustavan piirin ohjauksen.
Käyttöopas
Lisätietoja tuotteen käytöstä on user manual-oppaassa.
Tekniset tiedot

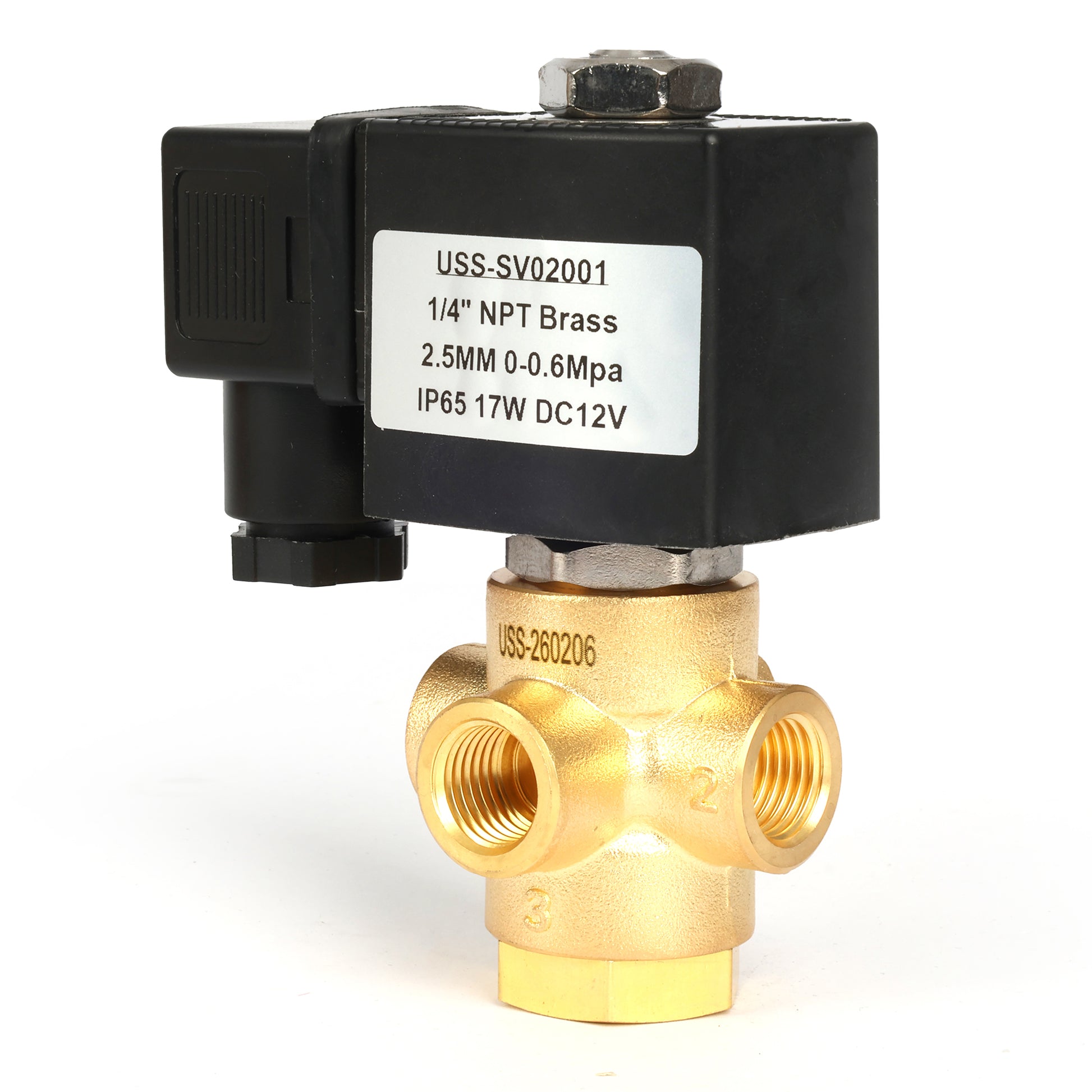

| Malli | USS-SV02001 | Tyyppi | 3-tieinen solenoidiventtiili | ||
| Rungon materiaali | Messinki | Porttiyhteys | NPT Ketju | ||
| Jännite | 12 V tasavirta | Virrankulutus | 17W | ||
| Virtausaukko | 2,5 mm | Tiivistemateriaali | EPDM-muovi | ||
| Toiminnan tyyppi | Suoraan | Johdotustyyppi | Kytkentärasia | ||
| Toimintatila | Normaalisti suljettu / Vaihtokytkin | IP-luokitus | IP65 | ||
| Lämpötila-alue | -30 °C - 120 °C (-22 °F - 248 °F) | Käyttöpaine | 0–0,5 MPa (0–72,5 PSI) | ||
| Sertifioinnit | CE, RoHS | Paino | ~0,5 kg | ||
*Nähdäksesi koko taulukon mobiililaitteella, pyyhkäise näytöllä vasemmalle tai oikealle.
CE-sertifioitu laatu ja turvallisuus
Toimintaperiaate

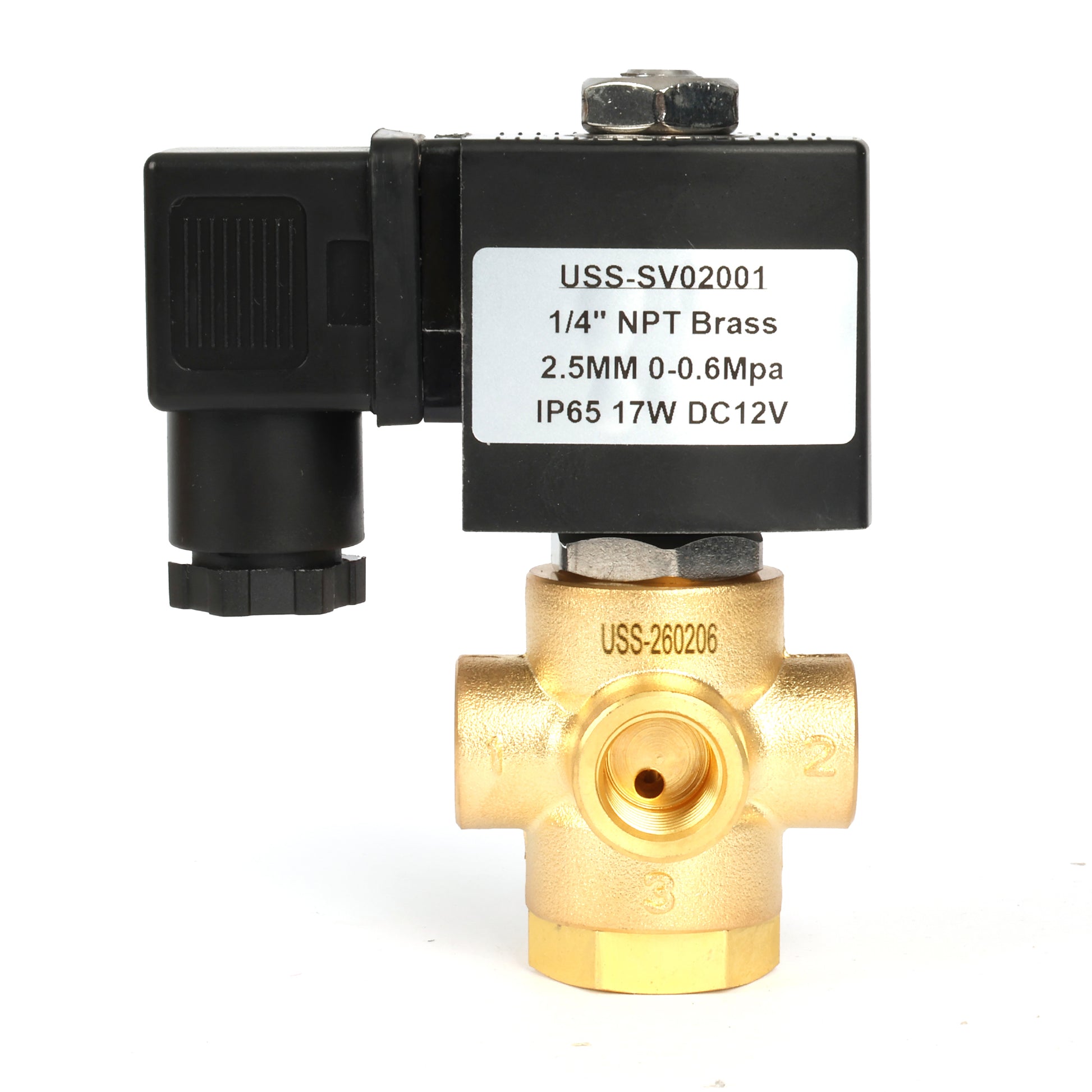

- Normaalisti suljettu (NC) — Portti 2 tuloliitäntänä: Virrattomassa tilassa (virta pois päältä) kaikki virtausreitit ovat estettyjä. Virran ollessa kytkettynä neste virtaa portista 2 porttiin 1, kun taas portti 3 pysyy suljettuna.
- Vaihtotoiminto (oletusarvoisesti avoin) — Portti 1 tuloliitäntänä: Virrattomassa tilassa neste virtaa portista 1 porttiin 3 (oletusarvoinen avoin reitti). Kun virta kytketään päälle, virtausreitti siirtyy porttiin 2 ja portti 3 sulkeutuu.
UKK
Ongelma 1: Mitä eroa on JFSV02001:llä ja JFSV02002:lla?
USS-SV02001 on messinkirunko, kun taas USS-SV02002 on ruostumattomasta teräksestä valmistettu runko. Ruostumaton teräs tarjoaa paremman korroosionkestävyyden vaativissa ympäristöissä.
Ongelma 2: Kestääkö tämä venttiili höyryä?
Kyllä, EPDM-tiiviste sopii erinomaisesti höyrysovelluksiin jopa 120 °C:n lämpötilaan asti.
Ongelma 3: Sopiiko tämä venttiili ulkokäyttöön?
Kyllä, IP65-luokituksen ansiosta tämä venttiili on suojattu vesisuihkulta ja sitä voidaan käyttää ulkona. Pysyviä ulkoasennuksia varten on kuitenkin suositeltavaa asentaa se suojakoteloon pitkäaikaisen kestävyyden varmistamiseksi.
Ongelma 4: Miten kytken tämän venttiilin?
Tämä venttiili käyttää kytkentärasialiitäntää. Avaa vain kytkentärasia ja kytke virtajohdot sisällä olevaan riviliittimeen. Napaisuus ei vaikuta toimintaan.
Ongelma 5: Voiko tätä venttiiliä käyttää jatkuvasti?
On suositeltavaa olla käyttämättä virtaa yli 6 tuntia yhtäjaksoisesti. Jos jatkuvaa käyttöä tarvitaan, käytä tuuletinta pitämään kela viileänä.
Ongelma 6: Voidaanko tätä käyttää juomaveden kanssa?
EI. Tämä solenoidiventtiili on valmistettu messingistä, joka sisältää lyijyä, eikä sitä tule käyttää juomaveden kanssa.
Varotoimet
- On suositeltavaa suodattaa neste ennen käyttöä, jotta epäpuhtaudet eivät tukki venttiiliä, mikä voi johtaa epätäydelliseen sulkeutumiseen.
- Virtaussuunta: Asennuksen aikana varmista, että venttiilin rungon nuoli on linjassa väliaineen virtaussuunnan kanssa. Jos vastapaine on mahdollinen, asenna takaiskuventtiili takaisinvirtauksen estämiseksi.
- Optimaalisen suorituskyvyn varmistamiseksi ja solenoidiventtiilin käyttöiän pidentämiseksi asenna se vaakasuoraan siten, että kela osoittaa pystysuoraan ylöspäin. Vältä kelan pystysuoraa tai taaksepäin suuntautuvaa suuntaa.
- Solenoidiventtiili tuottaa lämpöä käytön aikana. Vältä suoraa kosketusta käsiin.
- Pitkään käyttämättä olleet solenoidiventtiilit tulee puhdistaa kertyneiden epäpuhtauksien tai kondenssiveden poistamiseksi ennen käyttöä.
- Varmistaaksesi tiiviin tiiviyden, käytä aina teflonteippiä NPT-kierteiden liittämisessä.
- Älä käytä venttiiliä jatkuvasti yli 6 tuntia, jotta kela ei pala.
