Johdanto
Peristalttinen pumppu tarjoaa tarkan nesteen annostelun puristamalla joustavaa letkua, mikä tekee siitä ihanteellisen sovelluksiin, jotka vaativat kontaminaatiovapaata ja tarkkaa nesteensiirtoa, kuten laboratorioissa, lääkinnällisissä laitteissa ja lääketeollisuudessa.

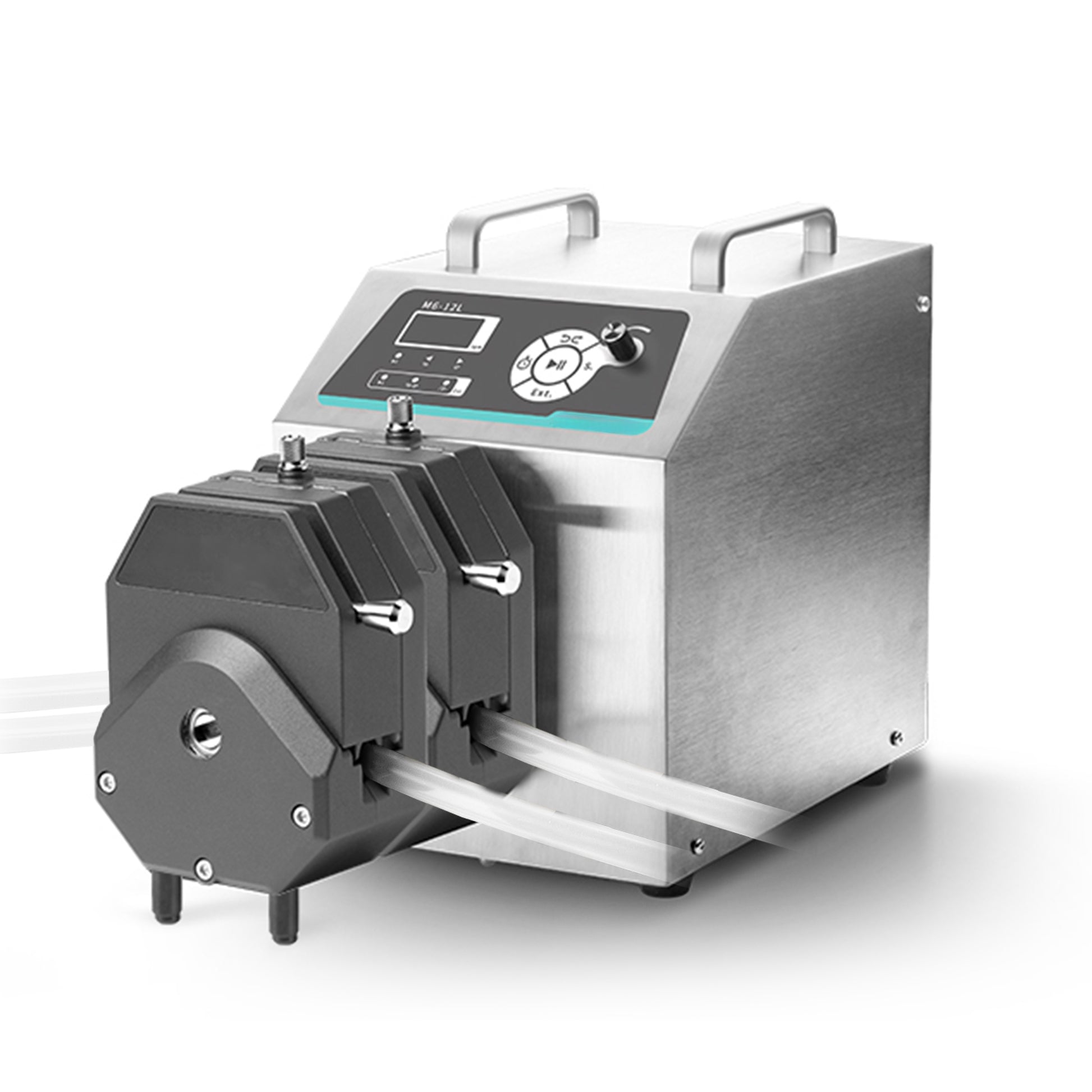

U.S. Solid M6-12L -peristalttinen pumppu on paritettu YZ35-sarjan pumppupäähän, joka on saatavana sekä PPS- että alumiiniseosmateriaalista.
Se tarjoaa nopeusalueen 0,1–600 rpm, mikä johtaa virtausnopeusalueeseen 0,69–12 000 ml/min. Luotettavan servomoottorin voimalla varustettu pumppu tuottaa suuren vääntömomentin sekä merkittävän imuiskun ja nostokyvyn. Nopeutta voidaan säätää manuaalisesti digitaalisella nupilla tai automaattisesti ulkoisen ohjausliitännän kautta, ja se tukee jopa kahdeksaa ulkoista ohjaustilaa, mikä lisää joustavuutta ja helppokäyttöisyyttä.
Sovellukset
Ominaisuudet
- Virtausnopeusalue: 0,69–12 000 ml/min
- 3-numeroinen LED-näyttö: Näyttää moottorin nopeuden reaaliajassa.
- Säädettävä nopeus: Manuaalinen ohjaus digitaalisella nupilla tai automaattinen ohjaus ulkoisen käyttöliittymän kautta, jossa on jopa 8 tilaa.
- 304-ruostumattomasta teräksestä valmistettu kotelo: Estää nesteiden roiskeet sisäisiin komponentteihin.
- Servomoottorikäyttö: Tarkka ohjaus, suuri teho, alhainen tärinä, hiljainen ja huoltovapaa.
- Kolminkertaisesti päällystetty piirilevy: Pölytiivis, kosteutta kestävä ja antistaattinen.
- Tiedonsiirtotuki: Yhteensopiva RS-232- ja RS485-protokollien kanssa.
- Ajastin- ja muistitoiminnot
- Monipuolinen Käyttökohteet: Sopii teollisuusympäristöihin, tukee suuria virtauksia ja tarkkaa nesteensiirtoa.
Malli
| Tuotemalli | Ajomalli | Pumpun pään malli | Pumpun pään materiaali | Virtausnopeusalue | Letkut |
| USS-PP01005 | M6-12L | YZ35 (PPS) | PPS | 0,69–12000 | 73#, 82# |
| USS-PP01006 | YZ35-II | Alumiiniseos |
*Huomautus: Valitsemasi yksi-/kaksi-/kolmikanavainen kokoonpano yhdistetään vastaavaan AMC-sarjan pumpun päähän.
Pakkausluettelo
| ① | M6-12L-väännin x 1 | ④ | Käyttöohje x 1 | ||||||
| ② | YZ35 Pumpun pää x 1 | ⑤ | Pumpun pään käyttöohje x 1 | ||||||
| ③ | 73#, 82# - 1 kpl kutakin × 2 m | ⑥ | Virtakaapeli x 1 | ||||||
*Nähdäksesi koko taulukon mobiililaitteella, pyyhkäise näytöllä vasemmalle tai oikealle.
Käyttöopas
Lisätietoja tämän tuotteen käytöstä on käyttöoppaassa M6 Series Peristaltic Pump ja käyttöoppaassa YZ35 Pump Head.
Tekniset tiedot
| Näyttö | LED | Ohjaus | Nuppi ja painike |
| Ajoitustestialue | 0,5–999 sekuntia | Olosuhde Lämpötila | 0–40 ℃ |
| Moottorin tyyppi | Suljetun silmukan askelmoottori | Viestintä | RS232, RS485 (Modbus RTU -protokolla) |
| Kotelon materiaali | 304 ruostumatonta terästä | IP-nopeus | IP31 |
| Nopeusalue | 0,1–600 rpm, säädettävä | Virtalähde | AC110V |
| Nopeusresoluutio | 0,1 rpm (0–100 rpm), 1 rpm (100–600 rpm) | Virrankulutus | ≤300W |
| Ulkoinen nopeudensäätösignaali | 0–5 V (vakio); 0–10 V, 4–20 mA (valinnainen) | Nettopaino (veto) | 9,26 paunaa |
*Nähdäksesi koko taulukon mobiililaitteella, pyyhkäise näytöllä vasemmalle tai oikealle.
CE-sertifioitu laatu ja turvallisuus
Usein kysytyt kysymykset
1. Minkä tyyppinen peristalttinen pumppu tämä on? Mitkä ovat sen päätoiminnot?
Perusperiaatteellisimpana peristalttisena pumppuna se tukee ydintoimintoja, kuten nopeuden säätöä, käynnistys-/pysäytysohjausta, suunnanvaihtoa ja täydellä nopeudella käyttöä. Lisäksi M6-sarja tarjoaa yksinkertaisen ajastustoiminnon.
2. Onko siinä ajastustoimintoa?
Kyllä, siinä on perusajastin. Voit asettaa keston (enintään 999 sekuntia), ja pumppu pysähtyy automaattisesti, kun aika loppuu. Ajastin muistaa viimeksi asetetun arvon. Huomautus: Se voidaan asettaa vain painikkeilla (ei ulkoisella ohjauksella), eikä se tue aikataulutusta tietyn päivämäärän tai kellonajan mukaan. Pika-asennusvaiheet (katso lisätietoja käyttöoppaasta):
- Paina ajastinpainiketta 3–5 sekuntia.
- Aseta haluttu kesto kääntämällä säätönuppia.
- Kun olet asettanut ajan, paina ajastinpainiketta uudelleen poistuaksesi ja säätääksesi nopeutta tarpeen mukaan.
- Paina ajastinpainiketta uudelleen käynnistääksesi ajastetun käytön, minkä jälkeen pumppu pysähtyy automaattisesti.
3. Tukeeko se ulkoista ohjausta?
Kyllä. Huomaa, että painike ja nupit eivät enää toimi ulkoiseen ohjaustilaan vaihtamisen jälkeen. Tässä tilassa vain käynnistystä/pysäytystä, suunnanvaihtoa ja nopeuden säätöä voidaan ohjata ulkoisesti – ajoitustoimintoa ei tueta. Ulkoisen ohjauspainikkeen painamisen jälkeen voit tarkistaa käynnistyksen/pysäytyksen, suunnan ja nopeuden merkkivalot. Jos merkkivalo palaa, vastaavaa toimintoa voidaan ohjata ulkoisesti. Merkkivalot voivat syttyä eri yhdistelminä: yksi, kaksi tai kaikki kolme. Jos mikään merkkivaloista ei pala, laite ei ole ulkoisessa ohjaustilassa.
4. Mitkä letkutyypit ovat yhteensopivia tämän peristalttisen pumpun kanssa?
Sovellettavat letkukoot ovat 73# ja 82#. Pakkaus sisältää yhden kappaleen kumpaakin kokoa, ja kappaleen pituus on 2 metriä. Yleisten letkukokojen tiedot on annettu alla vain viitteeksi, eivätkä ne tarkoita täyttä yhteensopivuutta kaikkien lueteltujen kokojen kanssa.
5. Mitä eroja on M6-sarjan M6-3L:n, M6-6L:n ja M6-12L:n välillä?
Toiminnot ovat periaatteessa identtiset; tärkein ero on niiden tukemassa suurimmassa virtausnopeudessa.
