WSTĘP

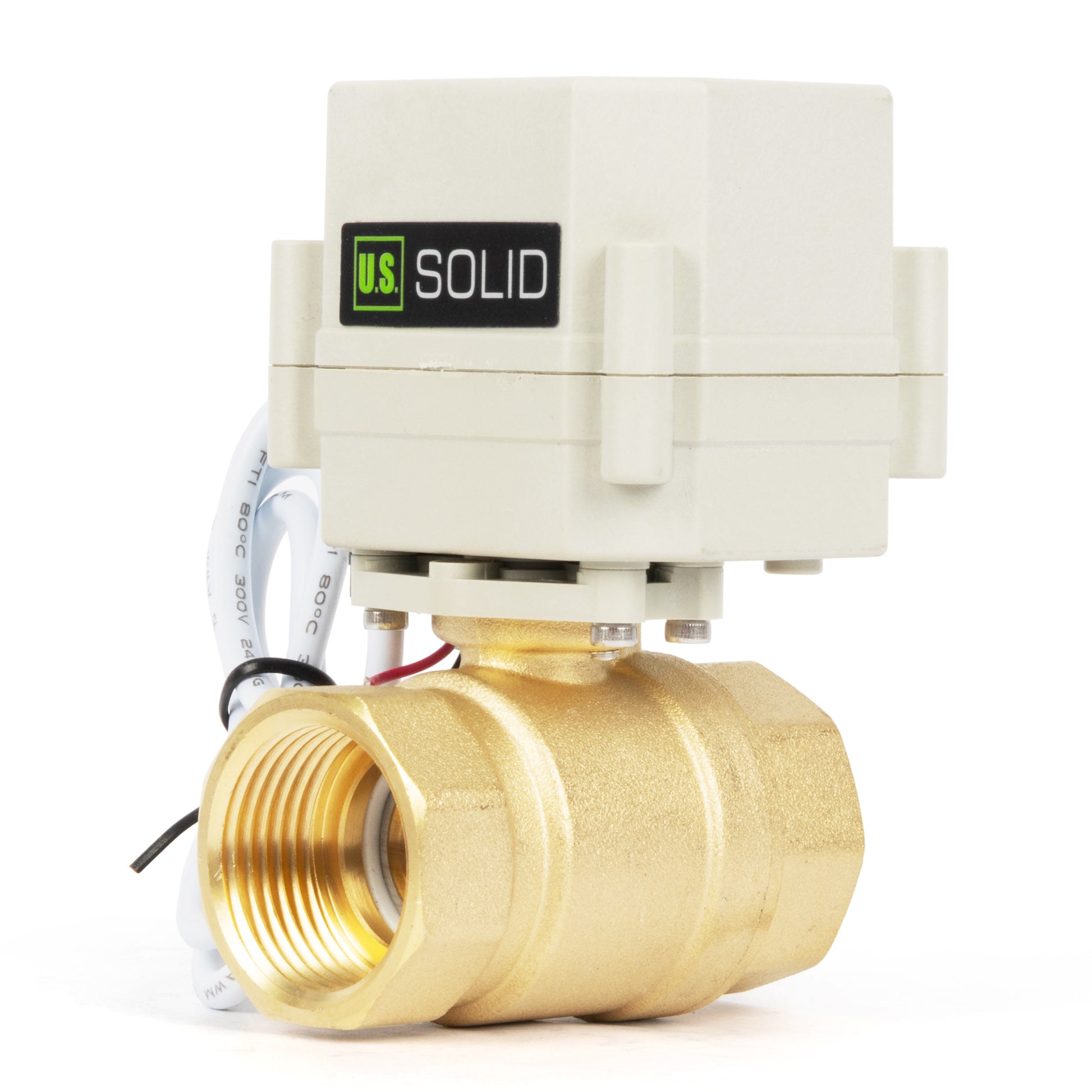

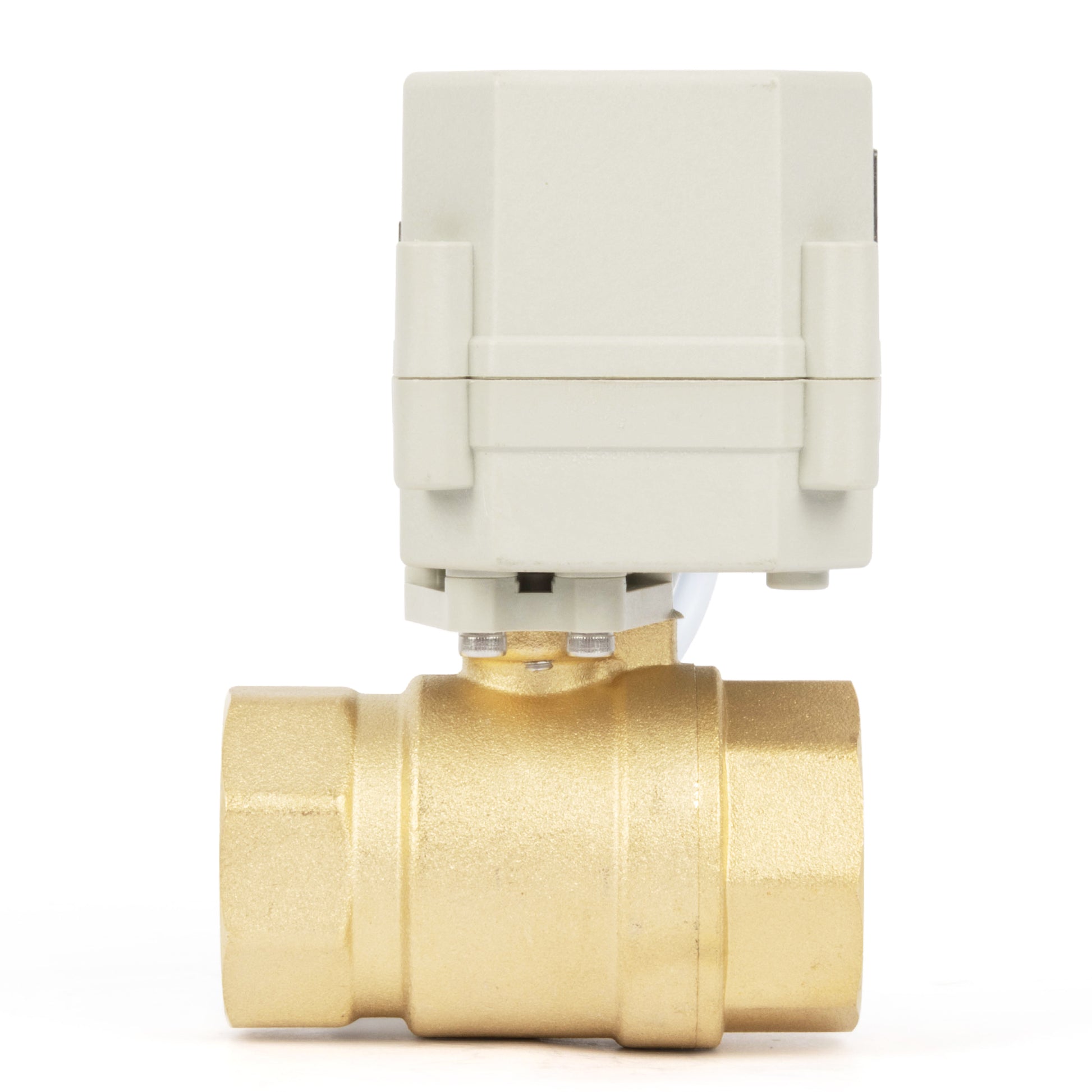

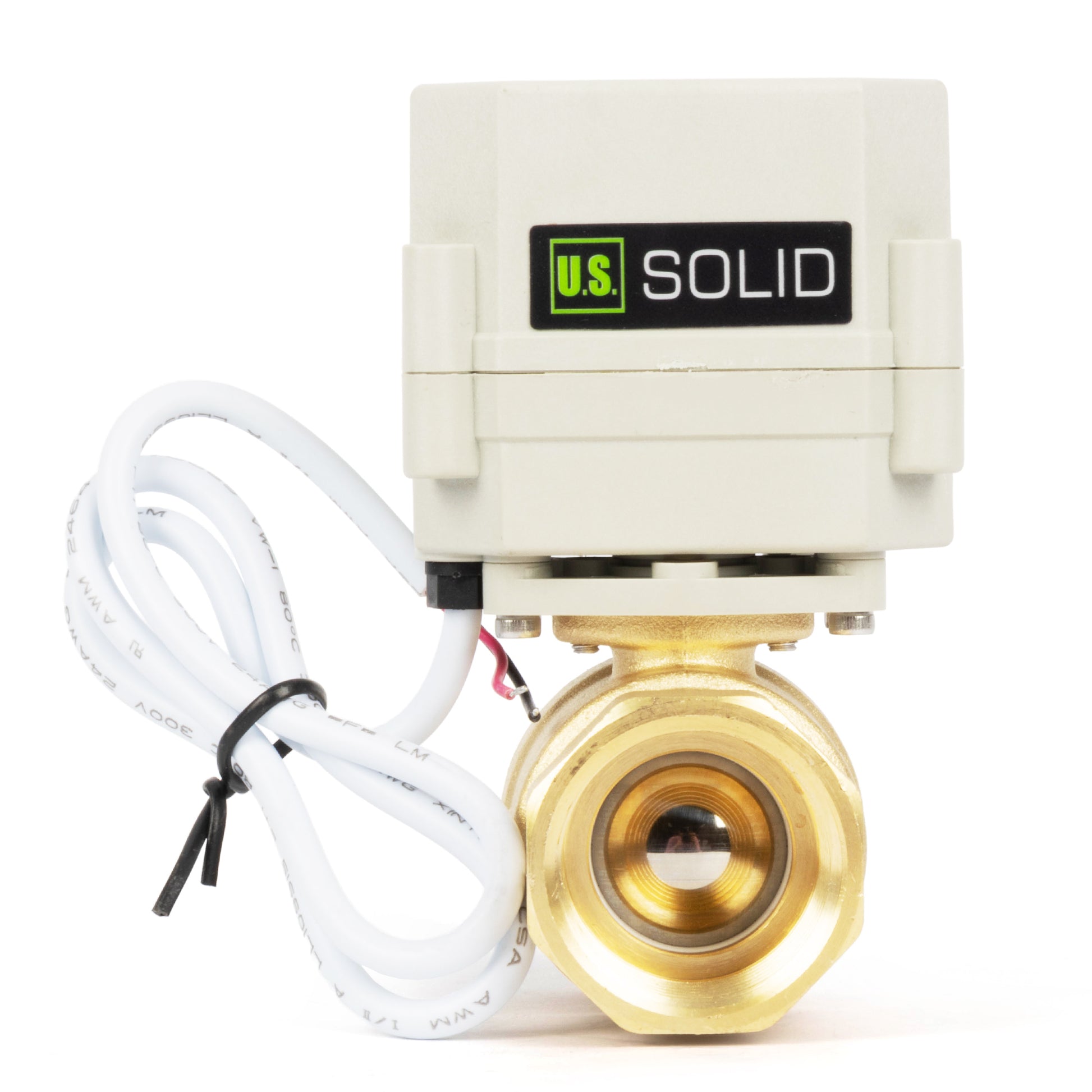

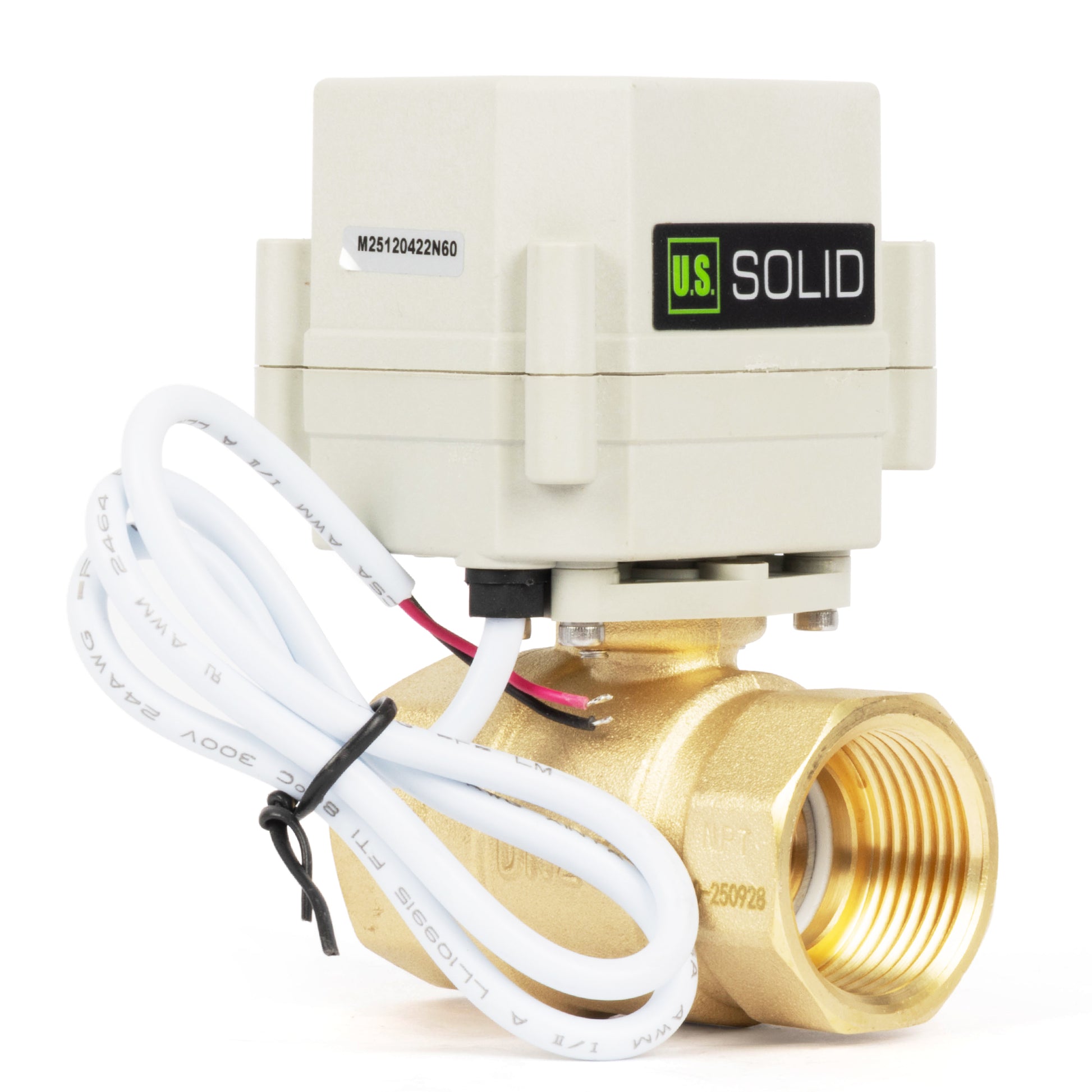

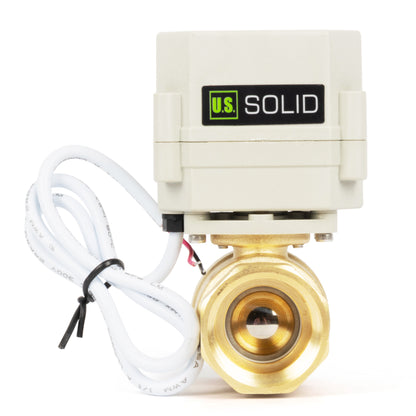

Zawory kulowe z napędem silnikowym są niezbędnym elementem wyposażenia w wielu zastosowaniach. Ten model otwiera się i zamyka w ciągu 3-5 sekund i pozostaje w nowej pozycji, zużywając przy tym niewiele energii. To kluczowa różnica między zaworami kulowymi z napędem silnikowym a wieloma zaworami elektromagnetycznymi. Większość zaworów elektromagnetycznych jest zasilana w sposób ciągły w nowej pozycji, podczas gdy zawory kulowe z napędem silnikowym zużywają energię tylko podczas zmiany z pozycji otwartej na zamkniętą i odwrotnie.

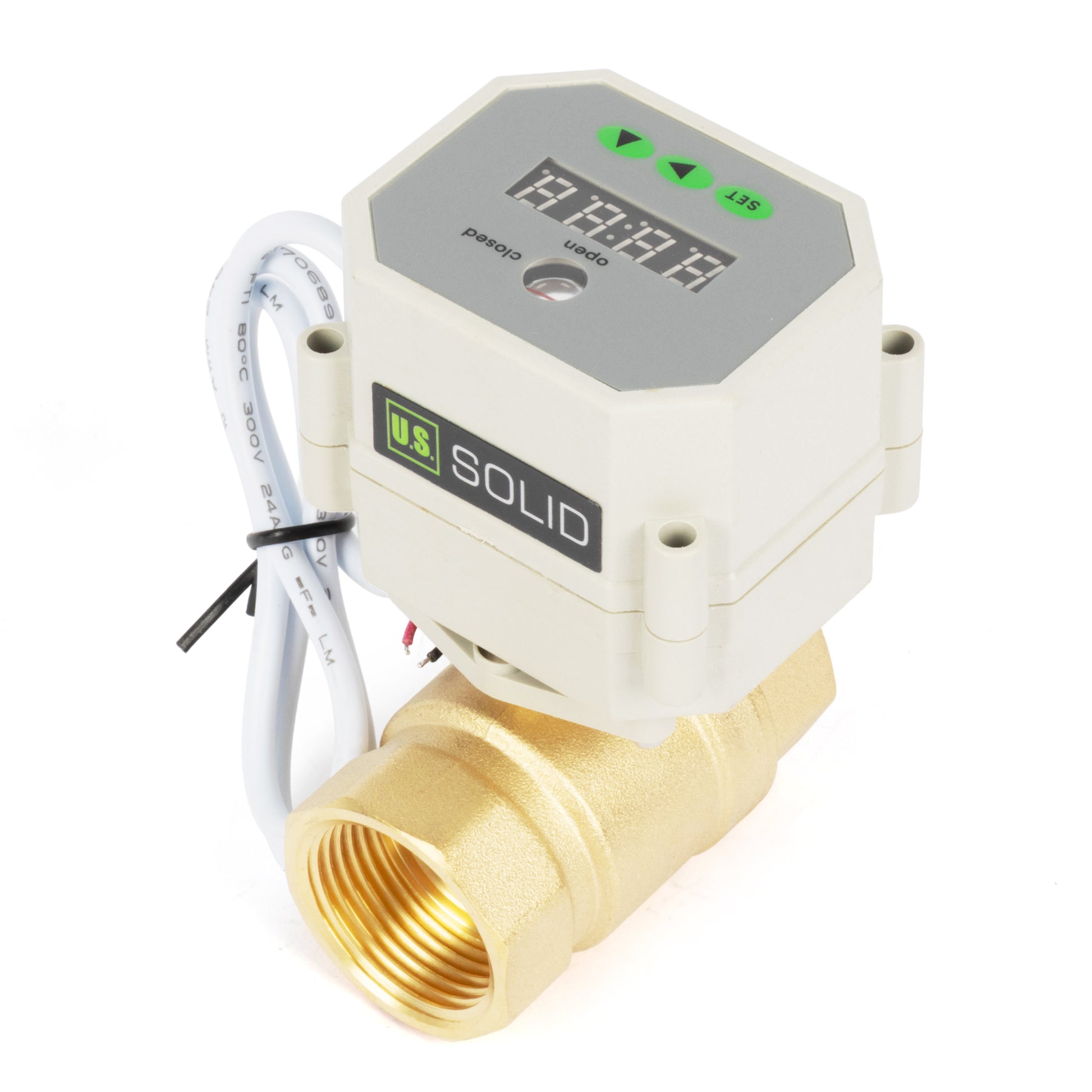

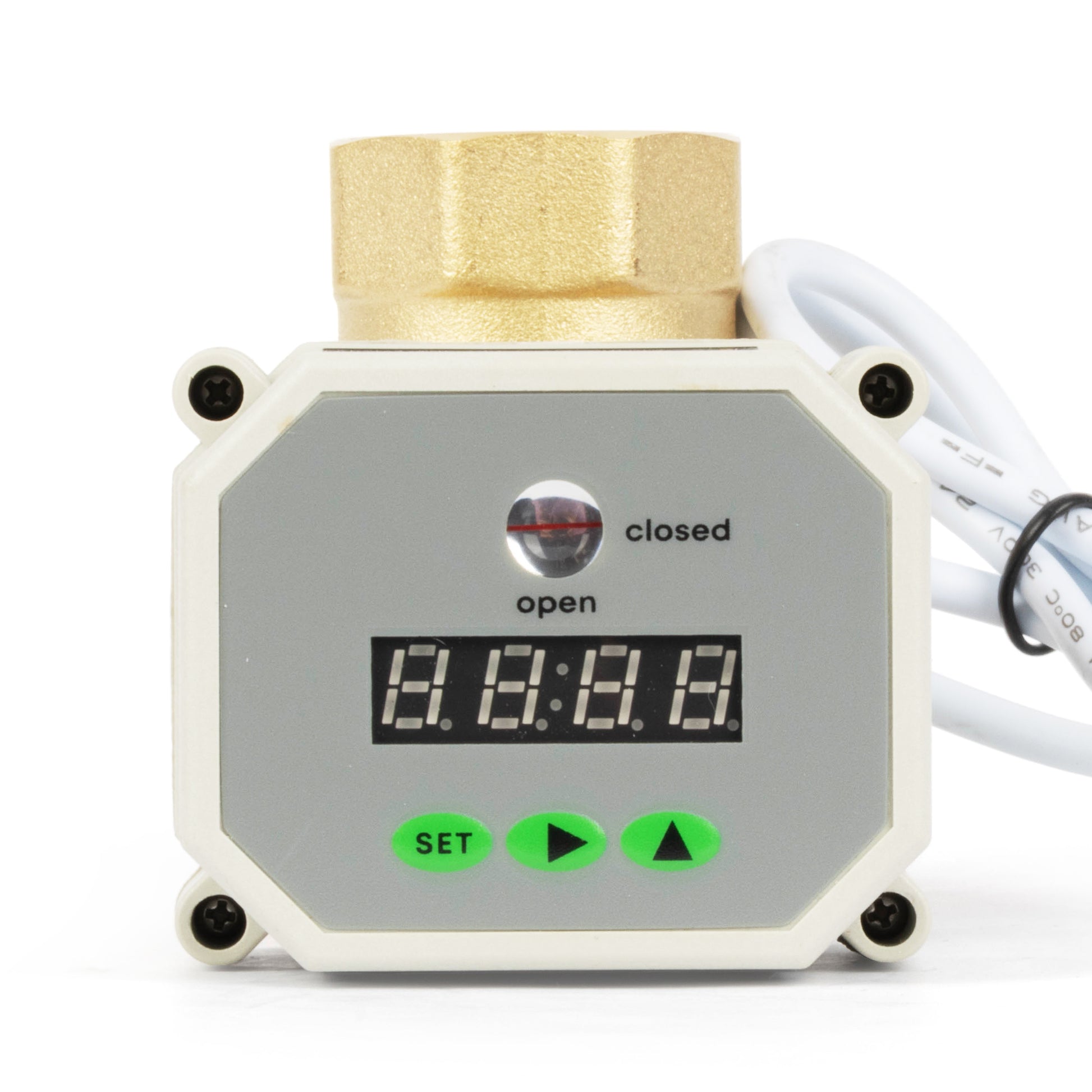

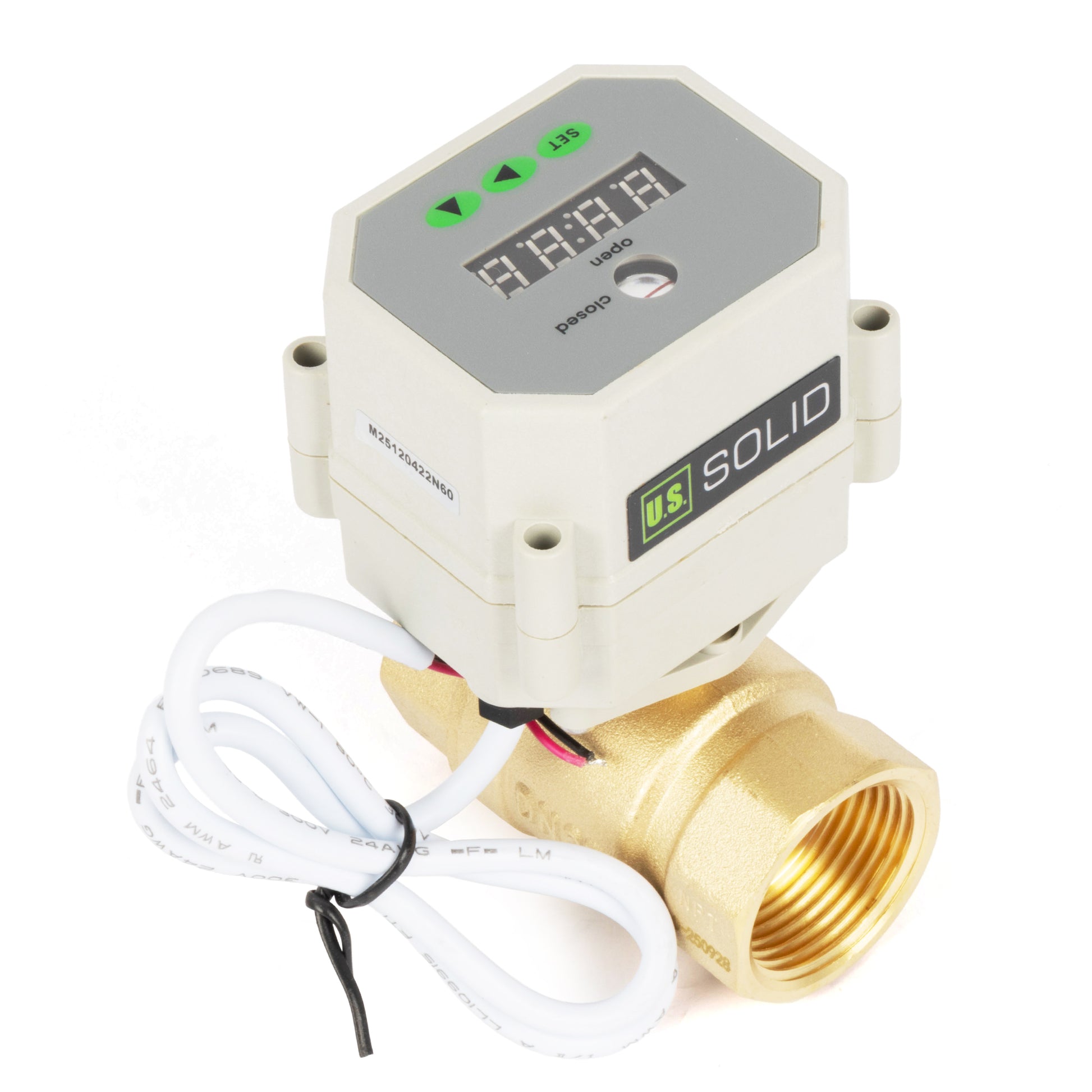

Ten zawór spustowy z timerem to w pełni zautomatyzowane rozwiązanie klasy przemysłowej do sterowania systemami hydraulicznymi i powietrznymi. Zaprojektowany z precyzyjnym cyfrowym timerem, pozwala użytkownikom dostosować czas otwarcia i zamknięcia zaworu w zakresie od 00:00 do 99:59:59.
FUNKCJE
ZASTOSOWANIA
WYDAJNOŚĆ OPERACJI
PO PODŁĄCZENIU OKABLOWANIA
ODŁĄCZ OKABLOWANIE
Specyfikacja

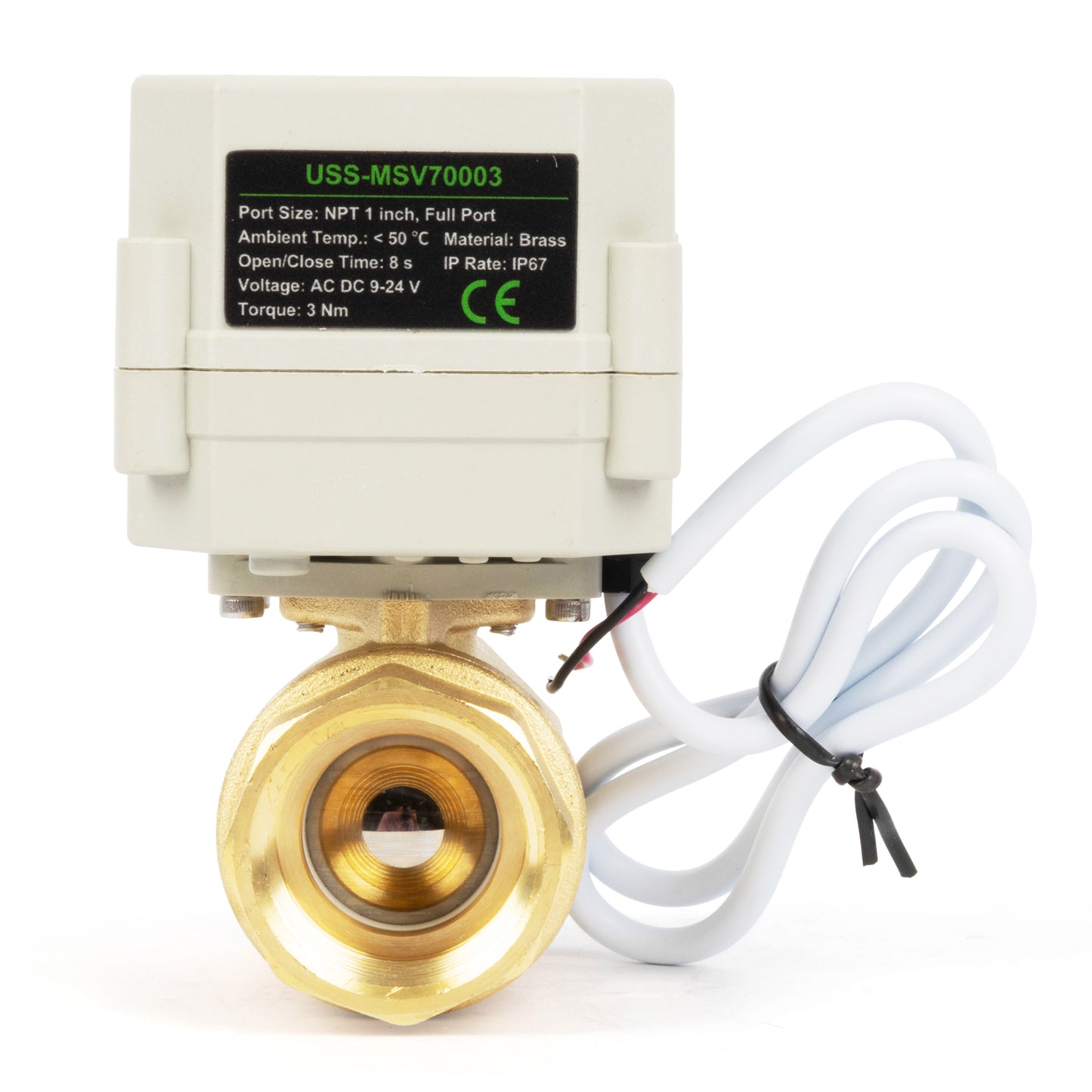

| Model | USS-MSV70003 | Marka | U.S. Solid |
| Rozmiar | 1" | Typ okablowania | 2-żyłowy automatyczny powrót |
| Materiał zaworu | Mosiądz | Stopień ochrony obudowy | IP67 |
| Czas działania | 3-5 sekund | Napięcie robocze | 9 - 24 V prądu przemiennego/stałego |
| Maksymalna moc | 5 W | Maksymalny moment obrotowy | 3 N·m |
| Maksymalne średnie ciśnienie | 1,0 MPa | Zakres temperatur dla medium przepływającego | od 2°C do 90°C |
| Długość życia | >70 000 cykli | Typ otworu | Pełny |
| Typ gwintu | NPT | Stan operacyjny | Normalnie zamknięty |
| Zakres temperatur otoczenia | -15°C do 60°C | Uszczelka kulowa | PTFE |
*Aby wyświetlić pełną tabelę na urządzeniu mobilnym, przesuń palcem w lewo lub w prawo na ekranie.
FAQ
1. Jaka jest klasa wodoodporności tego zaworu?
Obudowa silnika ma klasę ochrony IP67. W przypadku stałego montażu na zewnątrz zaleca się umieszczenie go pod zadaszeniem lub w obudowie ochronnej, aby zapobiec długotrwałemu narażeniu na deszcz.
2. Jaka jest różnica między zaworem N.C. (normalnie zamkniętym) a N.O. (normalnie otwartym)?
W zaworze N.C. jest on zamknięty bez zasilania i otwiera się po podaniu napięcia. Natomiast w zaworze N.O. Zawór jest otwarty bez zasilania i zamyka się po podaniu napięcia, blokując przepływ cieczy lub gazu.
3. Jaka jest różnica między zaworem pełnoprzelotowym a standardowym?
W zaworze pełnoprzelotowym średnica wewnętrzna zaworu jest taka sama jak średnica rury, do której jest podłączony. W zaworze standardowym średnica wewnętrzna zaworu jest mniejsza niż średnica rury.
4. Czy można go używać do wody pitnej?
NIE. Ten zawór kulowy z napędem silnikowym jest wykonany z mosiądzu, który zawiera ołów i nie powinien być używany do wody pitnej.
5. Jaki jest minimalny czas włączenia zaworów zwrotnych z automatycznym powrotem, aby umożliwić zamknięcie po wyłączeniu zasilania?
Aby zapewnić funkcję automatycznego resetowania po odłączeniu zasilania, konieczne jest podłączenie urządzenia do zasilania na około minutę w celu naładowania kondensatora w 2-żyłowych zaworach kulowych z automatycznym powrotem i napędem.
6. Czy ten zawór można stosować do propanu?
Tak, nasze zawory kulowe z napędem nadają się do stosowania z propanem.
OSTRZEŻENIE
1. W przypadku modeli 2-żyłowych z odwróconą polaryzacją i 3-żyłowych, zawór jest odłączany od zasilania po całkowitym otwarciu lub zamknięciu. Inne modele mogą zużywać znikomą ilość energii w stanie pełnego otwarcia, a model 5-żyłowy zużywa energię w stanie zamkniętym, aby utrzymać działanie lampek kontrolnych. Szczegółowe informacje można znaleźć w karcie specyfikacji.
2. Zawory przedstawione na tej karcie nie są przeznaczone do ręcznej obsługi. Próba ręcznego otwarcia lub zamknięcia zaworu może spowodować jego uszkodzenie lub obrażenia.
3. Tylko modele z automatycznym powrotem powrócą do pozycji zamkniętej w przypadku zaniku zasilania. Wszystkie pozostałe modele pozostaną w swojej aktualnej pozycji. Jeśli jest to problematyczne, rozważ zakup modelu z automatycznym powrotem.
4. Chociaż zawory kulowe z napędem silnikowym mają stopień ochrony IP67, co czyni je odpornymi na rozpryski wody, zaleca się umieszczenie zaworu w obudowie ochronnej w przypadku stałego montażu na zewnątrz, aby zapewnić jego długotrwałą trwałość.
5. Te zawory zostały zaprojektowane z funkcją ograniczania mocy, co pozwala na ich ciągłe zasilanie bez ryzyka przegrzania. Należy jednak zawsze zapewnić prawidłową instalację i przestrzeganie wytycznych producenta, aby zapewnić bezpieczną eksploatację.
Atrybuty zaworów
Stany pracy:
Normalnie zamknięty: Zawór jest zamknięty, gdy zasilanie jest wyłączone, i otwiera się, gdy zasilanie jest włączone.
Normalnie otwarty: Zawór jest otwarty, gdy zasilanie jest wyłączone, i zamyka się, gdy zasilanie jest włączone.
Typy portów:
Port pełny: Posiada szeroki kanał wewnętrzny, co zapewnia niski opór przepływu wody.
Port standardowy: Spełnia wymagania standardowego użytkowania.
Stopień ochrony:
Zawory posiadają stopień ochrony IP67. Cyfra 6 w IP67 oznacza całkowitą pyłoszczelność. Cyfra 7 w IP67 oznacza ochronę przed zanurzeniem w wodzie do 1 metra przez 30 minut. Nadają się do stosowania w różnych, wymagających środowiskach, skutecznie chroniąc przed wnikaniem pyłu i wody, zapewniając niezawodną pracę.
SCHEMATY OKABLOWANIA
Uwaga: Aby zapewnić funkcję automatycznego resetowania po odłączeniu zasilania, konieczne jest pozostawienie urządzenia włączonego na około minutę w celu naładowania kondensatora w 2-żyłowych zaworach kulowych z automatycznym powrotem i siłownikami.
Pobierz instrukcję obsługi here.
