WSTĘP

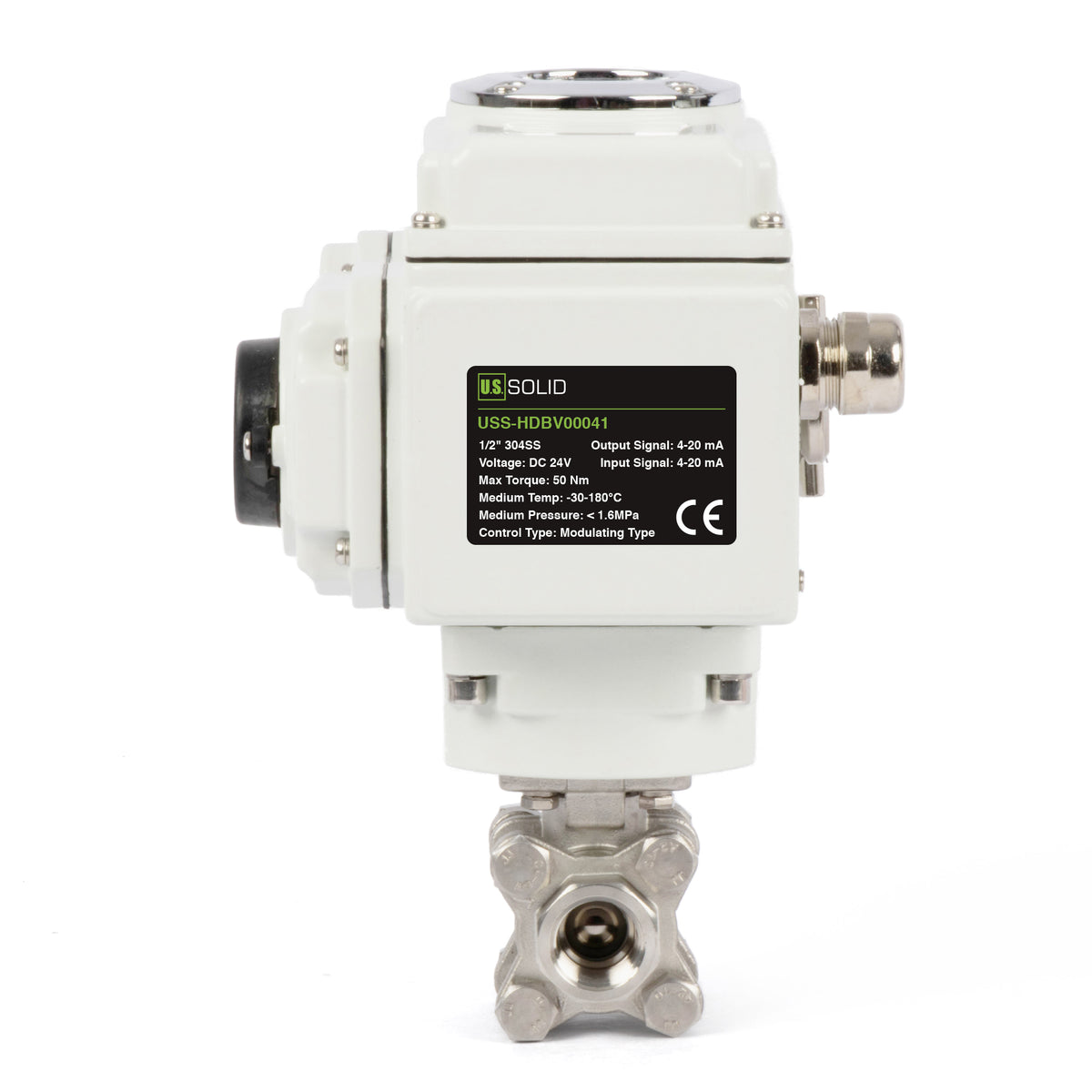

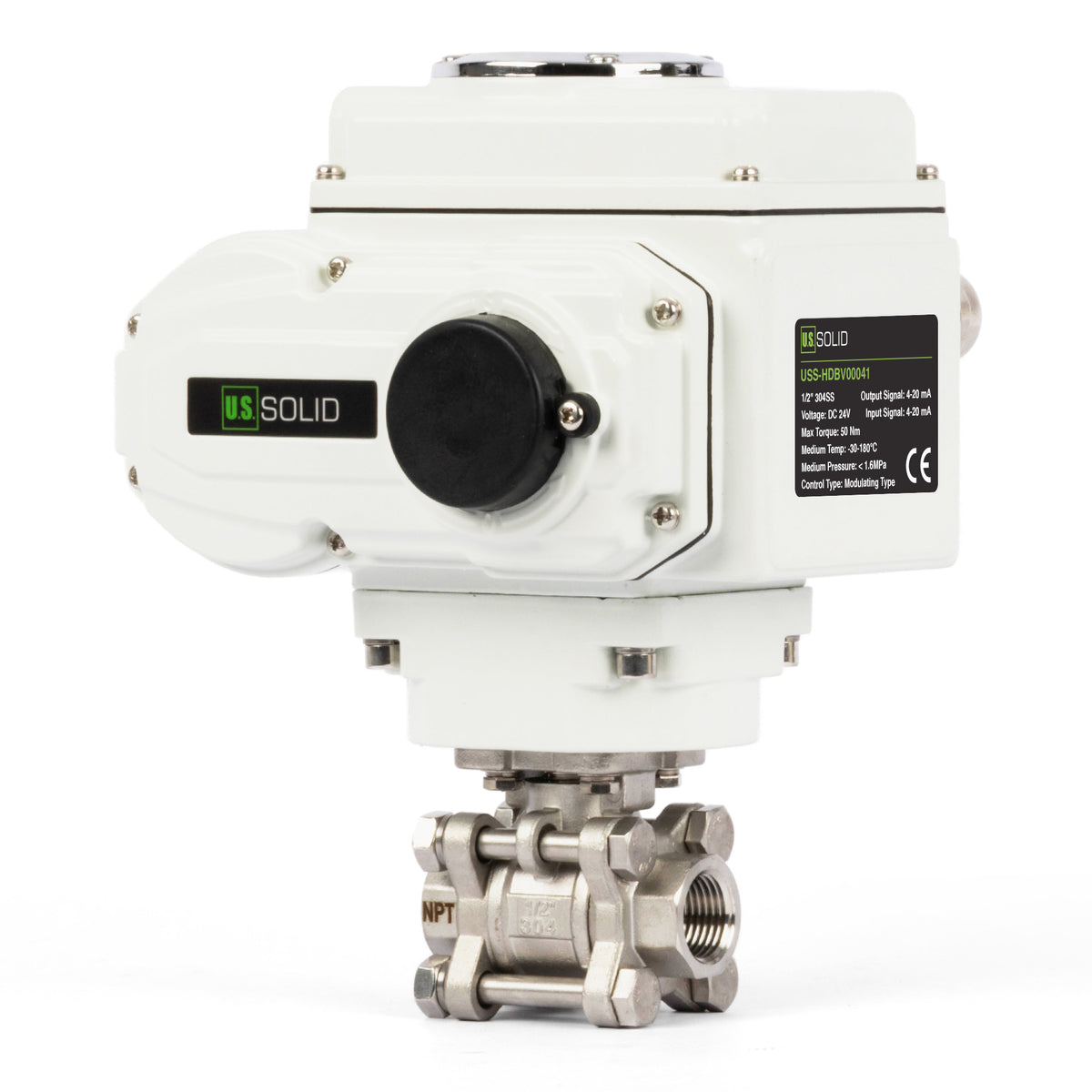

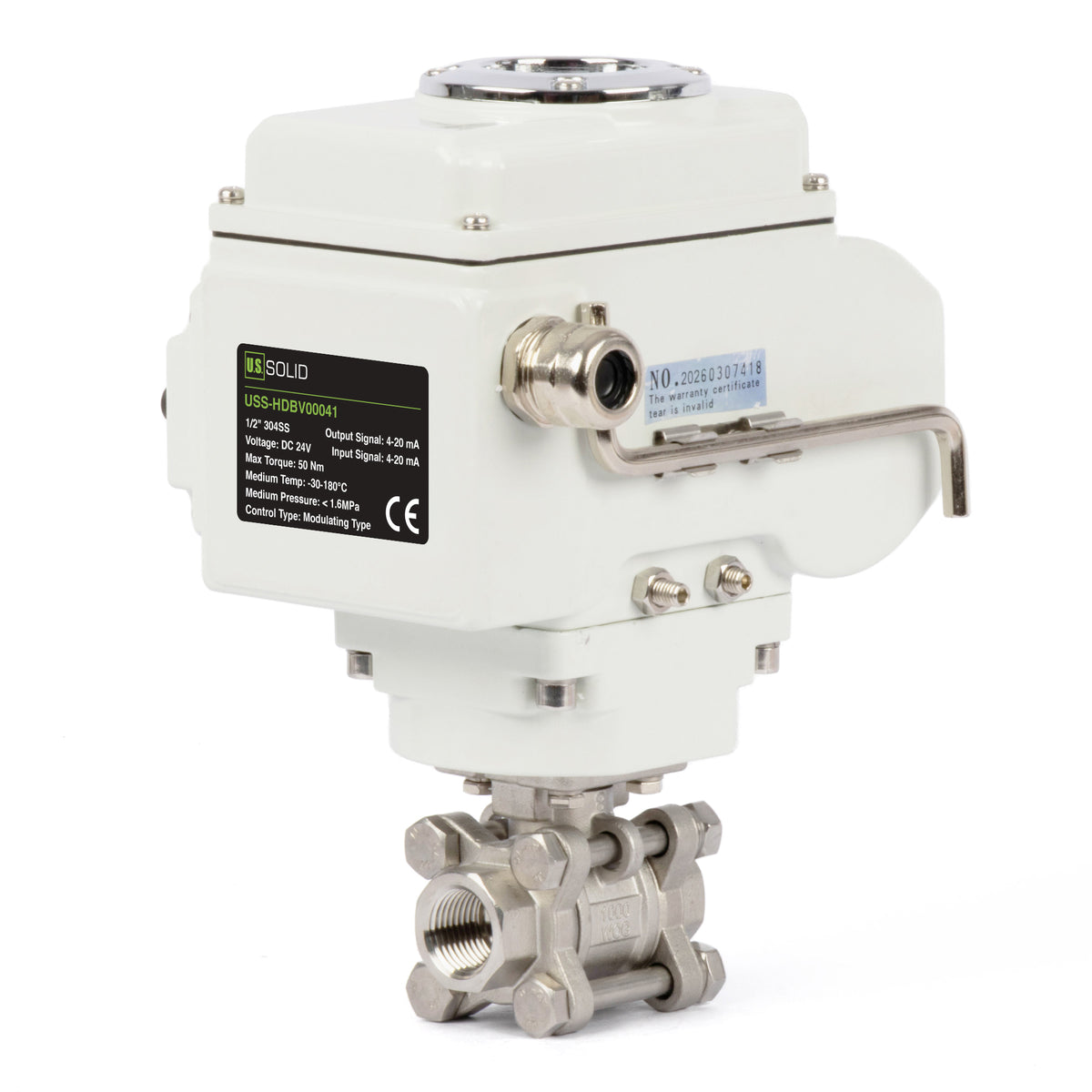

To wysokiej klasy rozwiązanie do kontroli przepływu integruje wytrzymały, 3-częściowy zawór kulowy ze stali nierdzewnej z wydajnym siłownikiem elektrycznym. Zaprojektowane z myślą o niezawodności i precyzji, stanowi kompleksowy zestaw sprzętowy do systemów zautomatyzowanych, oferując doskonałą trwałość, bezproblemową integrację i uproszczoną konserwację w wymagających środowiskach przemysłowych.
CECHY
- Konstrukcja z materiałów najwyższej jakości: Korpus zaworu wykonany z wysokiej jakości stali nierdzewnej 304 jest wysoce odporny na korozję, dzięki czemu nadaje się do obsługi słabych kwasów, słabych zasad, rozpuszczalników chemicznych i wody.
- Łatwa w konserwacji, 3-częściowa konstrukcja: Innowacyjna, 3-częściowa konstrukcja korpusu umożliwia bezproblemową konserwację w linii. Elementy wewnętrzne można czyścić lub wymieniać bez odłączania rur, co pomaga skrócić przestoje i obniżyć koszty serwisu.
- Wysokociśnieniowe i Wydajność pełnego przelotu: Konfiguracja pełnego przelotu pomaga zminimalizować spadek ciśnienia i utrzymać wydajną przepustowość w systemach wysokociśnieniowych.
- Gotowość do inteligentnej automatyki: Zintegrowane wyłączniki krańcowe i sprzężenie zwrotne położenia umożliwiają integrację ze sterownikiem PLC, zdalne sterowanie, monitorowanie w czasie rzeczywistym i automatyczną obsługę.
- Niezawodność wysokiego momentu obrotowego: Kompaktowy, wytrzymały silnik zapewnia stały moment obrotowy 50 Nm, co gwarantuje niezawodną pracę pełnego przelotu i szczelne uszczelnienie.
- Zwiększone bezpieczeństwo i Samoblokujący: Siłownik jest wyposażony w mechanizm samoblokujący zapewniający stabilną pracę oraz port ręcznego sterowania, umożliwiający kontrolowaną interwencję w przypadku przerw w dostawie prądu lub sytuacji awaryjnych.
- Wytrzymała konstrukcja do zastosowań zewnętrznych: Obudowa z aluminium poliestrowego powlekanego proszkowo zapewnia odporność na korozję i trudne warunki atmosferyczne.
- Zaawansowana ochrona obwodów: Wewnętrzna płytka PCBA jest zabezpieczona środkiem uszczelniającym, który zapobiega uszkodzeniom spowodowanym wilgocią, kondensacją i zwarciami.
ZASTOSOWANIA
SCHEMATY OKABLOWANIA
- Sterowanie modulacyjne wielosygnałowe: Akceptuje sygnały wejściowe 4–20 mA do automatycznego pozycjonowania zaworów. (Wejście 1–5 V lub 0–10 VDC dostępne do dostosowania.)
- Precyzyjne sterowanie modulacyjne 4–20 mA: Odbiera standardowy sygnał sterujący 4–20 mA i automatycznie pozycjonuje zawór, zapewniając płynną i niezawodną regulację przepływu.
- Automatyczne pozycjonowanie elektroniczne: Elektroniczny pozycjoner stale porównuje zadane ustawienie z rzeczywistym położeniem zaworu, a następnie reguluje siłownik w razie potrzeby, aby utrzymać docelowe otwarcie.
- Sygnał zwrotny położenia 4–20 mA w czasie rzeczywistym: Wysyła sygnał zwrotny o rzeczywistym położeniu zaworu do kompatybilnego sterownika PLC, systemu DCS lub sterownika procesu w celu wygodnego zdalnego monitorowania i weryfikacji sterowania.
- Dokładność pozycjonowania w pętli zamkniętej: Trójprzewodowy potencjometr sprzężenia zwrotnego położenia stale śledzi ruch zaworu, pomagając zapewnić stabilną i powtarzalną modulację w całym zakresie pełny zakres skoku 0–100%.
- Zasilanie 24 V DC: Zaprojektowane do pracy z napięciem 24 V DC, z wyraźnie oznaczonymi zaciskami zasilania dodatnimi (`+`) i ujemnymi (`−`) dla łatwej instalacji.
DANE TECHNICZNE
| Model | USS-HDBV00041 | Marka | U.S. Solid |
|---|---|---|---|
| Rozmiar | 1/2" | Typ okablowania | Typ E: Typ modulacyjny ze zintegrowanym kontrolerem serwo |
| Materiał zaworu | 304SS | Uszczelka kulowa | PTFE |
| Czas działania | 8 sekund | Napięcie robocze | 24 V prądu stałego |
| Maksymalna moc | 9,5 W | Maksymalny moment obrotowy | 50 N·m |
| Maksymalne średnie ciśnienie | 1,6 MPa | Zakres temperatur dla medium przepływającego | -30°C do 180°C |
| Długość życia | od 30 000 do 50 000 cykli | Typ otworu | Pełny port |
| Typ gwintu | NPT | Stan operacyjny | Pozostań w pozycji |
| Zakres temperatur otoczenia | -30°C do 60°C | Stopień ochrony obudowy | IP65 |
OSTRZEŻENIA
- Zachowanie w przypadku awarii zasilania: Ten zawór pozostaje w swojej aktualnej pozycji podczas awarii zasilania. Nie powraca automatycznie do ustawionej pozycji.
- Wymagane dopasowanie napięcia: Napięcie zasilania musi dokładnie odpowiadać wartościom znamionowym siłownika. Nieprawidłowe napięcie może trwale uszkodzić urządzenie.
- Dedykowany obwód zasilania: Każdy siłownik wymaga własnego, zabezpieczonego bezpiecznikiem źródła zasilania. Nie należy podłączać wielu siłowników równolegle.
- Odłącz zasilanie przed serwisowaniem: Zawsze odłączaj zasilanie przed podłączeniem przewodów, konserwacją lub użyciem ręcznego sterowania.
- Odporność na warunki atmosferyczne IP65: Nadaje się do użytku na zewnątrz, ale w przypadku stałych instalacji zewnętrznych zaleca się dodatkową ochronę.
- Niskie zużycie energii: Zasilanie jest pobierane tylko podczas otwierania i zamykania. Po całkowitym otwarciu lub zamknięciu urządzenie nie pobiera energii.
- Zalecany montaż profesjonalny: Montaż powinien być przeprowadzony przez wykwalifikowany personel, znający się na elektrycznych systemach sterowania.
Często zadawane pytania
1. Czy mogę ręcznie sterować zaworem?
O: Tak. Siłownik posiada funkcję ręcznego sterowania. Zalecamy ręczne uruchomienie zaworu przed instalacją w celu sprawdzenia jego płynnego działania oraz użycie śrub regulacyjnych podczas uruchamiania w celu precyzyjnego dostrojenia pozycji otwartej i zamkniętej.
2. Czy ten zawór można zamontować na zewnątrz?
O: Tak, w zależności od stopnia ochrony IP modelu. Chociaż nasze wytrzymałe siłowniki są odporne na warunki atmosferyczne, zalecamy stosowanie osłony ochronnej lub zadaszenia w przypadku stałych instalacji na zewnątrz, aby chronić urządzenie przed bezpośrednim promieniowaniem UV i gromadzeniem się lodu.
3. Czy ten zawór nadaje się do cieczy o dużej lepkości lub cząstek stałych?
O: Tak, z zastrzeżeniem uwzględnienia momentu obrotowego. Media o bardzo dużej lepkości lub duże cząstki stałe zwiększają opór, dlatego należy upewnić się, że moment obrotowy roboczy mieści się w zakresie znamionowym siłownika, aby zapobiec jego blokowaniu.
4. Czy to normalne, że siłownik nagrzewa się podczas pracy?
O: Tak. Siłownik może się nagrzewać podczas ciągłego cyklu. Jeśli obudowa stanie się zbyt gorąca, aby jej dotknąć, należy sprawdzić, czy zalecany cykl pracy i zakres temperatur otoczenia od -30°C do 60°C nie zostały przekroczone.
5. Czy mogę podłączyć wiele siłowników równolegle do tego samego obwodu?
O: Nie. Każdy siłownik silnikowy powinien korzystać z własnego, dedykowanego zasilacza z zabezpieczeniem bezpiecznikowym, aby zapewnić prawidłową reakcję sygnału i zmniejszyć ryzyko zakłóceń elektrycznych lub uszkodzeń.
