WSTĘP
Trójdrożny, dwupozycyjny pneumatyczny zawór elektromagnetyczny U.S. Solid kieruje powietrze do urządzeń pneumatycznych. Łączy on układy elektroniczne z pneumatycznymi, kontrolując położenie, przepływ, ciśnienie i temperaturę. Ten zawór 3/2 ma trzy porty i dwa stany przepływu. W stanie wyłączonym jedna uszczelka jest otwarta, druga zamknięta; po podaniu napięcia następuje odwrócenie kierunku przepływu. Powietrze może przepływać z portu 1 do 2 lub z wylotu portu 2 przez port 3. Wykonany ze stopu aluminium. Zawory pneumatyczne są szeroko stosowane. W samolotach są wykorzystywane do zapobiegania oblodzeniu szyb i usuwania deszczu. Producenci żywności i napojów wykorzystują je w produkcji.U.S. Solid Zawory są niezawodne, energooszczędne, trwałe oraz łatwe w montażu, konserwacji i sterowaniu dzięki wstępnie okablowanym połączeniom. Otwory montażowe zaworu są przelotowe o wymiarach 4,3 mm×2.
CECHY
ZASOBIEKT
SPECYFIKACJA
| Model | USS-PSV00042 | Marka | U.S. Solid |
|---|---|---|---|
| Rozmiar | 1/4" | Otwór przepływowy | 16 mm |
| Materiał zaworu | Stop aluminium | Typ zaworu | 3-drożny 2-pozycyjny |
| Napięcie znamionowe | Prąd stały 24 V ± 10% | Aktualny | 0,33 A |
| Moc znamionowa | 4 W | Obowiązujące media | Przefiltrowane powietrze |
| Poziom ochrony | IP65 | Wartość przepływu | 0,89 CV |
| Ciśnienie robocze | 0,15 ~ 0,8 MPa | Temperatura pracy | -5°C ~ 60°C |
| Maksymalna temperatura robocza | NPT | Stan operacyjny | Normalnie zamknięty |

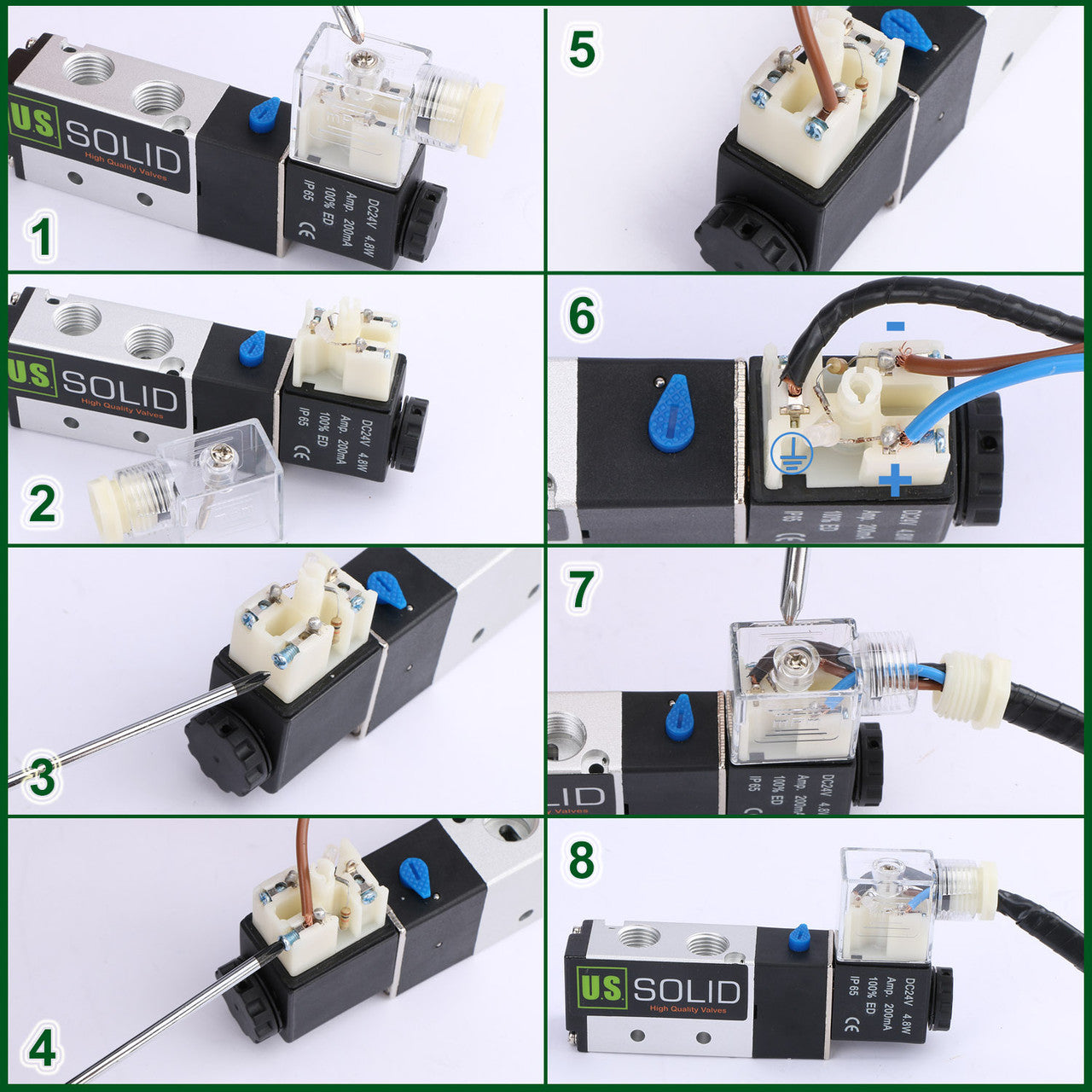

JAK PODŁĄCZYĆ
MONTAŻ
Nasze zawory wykorzystują dwa standardowe rodzaje otworów montażowych, aby zapewnić bezpieczny i wszechstronny montaż: otwór przelotowy i otwór gwintowany.
Otwór przelotowy: Jest to gładki, niegwintowany otwór, który umożliwia swobodne przejście korpusu śruby lub wkrętu przez kołnierz montażowy zaworu. Ponieważ nie posiada gwintu, montaż wymaga użycia oddzielnej nakrętki i podkładki po przeciwnej stronie powierzchni montażowej, co zapewnia bezpieczne zamocowanie zaworu. Nasze otwory przelotowe występują w dwóch popularnych rozmiarach: 4,3 mm x 2 i 3,3 mm x 2. Aby potwierdzić dokładne wymiary, prosimy o sprawdzenie specyfikacji produktu.
Otwór gwintowany: Ten otwór posiada gwint wewnętrzny (gwintownik) pasujący do określonego rozmiaru śruby, który działa jak własna nakrętka. Jest on zaprojektowany do bezpośredniego wkręcania odpowiedniej śruby lub wkrętu, co wymaga jedynie włożenia i dokręcenia śruby. Jest to idealne rozwiązanie w instalacjach, w których dostęp do otworu przelotowego lub założenie oddzielnej nakrętki z tyłu jest niemożliwe lub niepraktyczne. Nasze otwory przelotowe występują w jednym popularnym rozmiarze: M4 x 0,7 x 2. Aby potwierdzić dokładne wymiary, prosimy o sprawdzenie specyfikacji produktu.
Atrybuty zaworów
Stopień ochrony:
Zawory posiadają stopień ochrony IP65. Pierwsza cyfra 6 oznacza całkowitą pyłoszczelność. Druga cyfra 5 oznacza ochronę przed strumieniami wody z dowolnego kierunku. Nadają się do stosowania w różnych, wymagających środowiskach, skutecznie chroniąc przed wnikaniem pyłu i wody, zapewniając niezawodną pracę.
FAQ
1. Jaka jest klasa wodoodporności tego zaworu?
Obudowa silnika ma stopień ochrony IP65. W przypadku stałego montażu na zewnątrz zaleca się umieszczenie go pod zadaszeniem lub w obudowie ochronnej, aby zapobiec długotrwałemu narażeniu na deszcz.
2. Czy te elektrozawory mogą być używane nieprzerwanie przez dłuższy czas?
Te elektrozawory powinny być zasilane przez okres krótszy niż 8 godzin. Chociaż większość z nich nie przekracza 18 W mocy, cewki znajdują się w zamkniętej przestrzeni i mogą się przepalić, jeśli będą zasilane przez zbyt długi czas. Zalecamy użycie wentylatora komputerowego do chłodzenia cewki, jeśli wymagana jest ciągła praca.
3. Jak długo należy odczekać między dwoma kolejnymi pięciogodzinnymi sesjami użytkowania naszego elektrozaworu?
Zaleca się odczekanie około 20 minut na schłodzenie między dwiema kolejnymi pięciogodzinnymi sesjami pracy. Dokładny czas chłodzenia może się różnić w zależności od temperatury otoczenia i warunków pracy.
4. Czy można go używać do wody pitnej?
TAK. Ten zawór kulowy z napędem silnikowym jest wykonany ze stopu aluminium, który nie zawiera ołowiu i nadaje się do stosowania w systemach wody pitnej.
5. Czy można używać na zewnątrz?
Chociaż zawory elektromagnetyczne mają stopień ochrony IP65, co oznacza, że są odporne na rozpryski wody, zaleca się umieszczenie zaworu w obudowie ochronnej w przypadku stałego montażu na zewnątrz, aby zapewnić jego długotrwałą trwałość.
Pobierz instrukcję obsługi here.
