WSTĘP
Zawór pneumatyczny 2-drożny 2-pozycyjny U.S. Solid to najnowocześniejszy zawór pneumatyczny 2/2. Może blokować lub otwierać przepływ powietrza i jest wykonany ze stopu aluminium. Zawór pneumatyczny przełącza powietrze do urządzeń pneumatycznych, takich jak siłowniki. Umożliwia sterowanie dużym urządzeniem za pomocą małego sygnału i łączy sterowniki elektroniczne z systemami pneumatycznymi w celu kontrolowania położenia, przepływu, ciśnienia i temperatury. Zawory pneumatyczne znajdują zastosowanie w wielu gałęziach przemysłu. Samoloty wykorzystują je do zapobiegania oblodzeniu szyb i usuwania deszczu, a producenci żywności i napojów wykorzystują je w procesach produkcyjnych.U.S. Solid Zawory pneumatyczne są niezawodne, energooszczędne i trwałe, a ich gotowe połączenia ułatwiają instalację, konserwację i sterowanie. Otwory montażowe tego zaworu to otwory gwintowane o wymiarach M4×0,7×2.
CECHY
ZASTOSOWANIA
SPECYFIKACJA
| Model | USS-PSV00045 | Marka | U.S. Solid |
|---|---|---|---|
| Rozmiar | 1/4" | Otwór przepływowy | 2,5 mm |
| Materiał zaworu | Stop aluminium | Typ zaworu | 2-drożny, 2-pozycyjny |
| Napięcie znamionowe | Prąd stały 12 V ± 10% | Aktualny | 0,04 A |
| Moc znamionowa | 4,5 W | Obowiązujące media | Przefiltrowane powietrze |
| Poziom ochrony | IP65 | Wartość przepływu | 0,23 CV |
| Ciśnienie robocze | 0-0,8 MPa | Temperatura pracy | -5°C ~ 50°C |
| Typ gwintu | NPT | Stan operacyjny | Normalnie zamknięty |

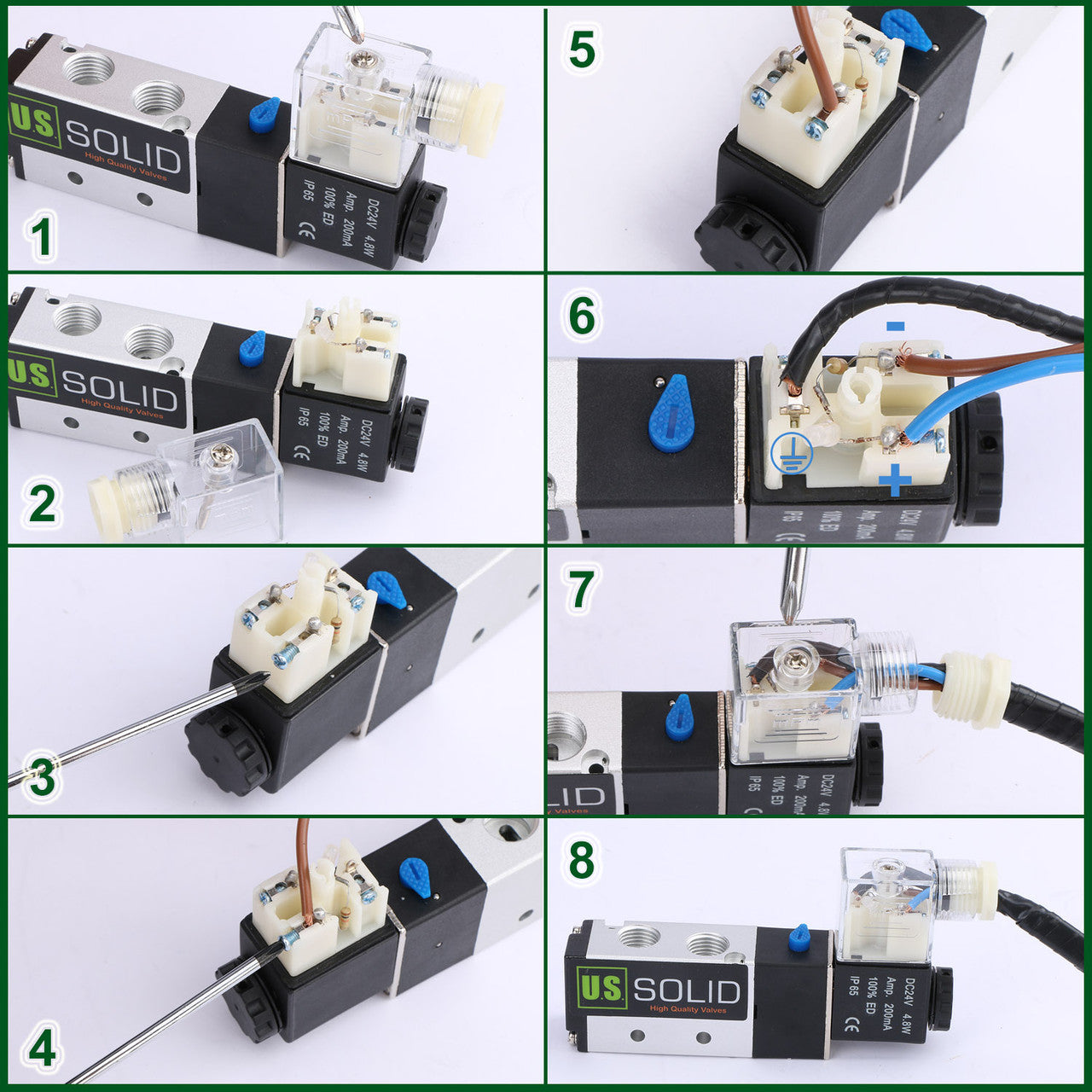

JAK PODŁĄCZYĆ
MONTAŻ
Nasze zawory wykorzystują dwa standardowe rodzaje otworów montażowych, aby zapewnić bezpieczny i wszechstronny montaż: otwór przelotowy i otwór gwintowany.
Otwór przelotowy: Jest to gładki, niegwintowany otwór, który umożliwia swobodne przejście korpusu śruby lub wkrętu przez kołnierz montażowy zaworu. Ponieważ nie posiada gwintu, montaż wymaga użycia oddzielnej nakrętki i podkładki po przeciwnej stronie powierzchni montażowej, co zapewnia bezpieczne zamocowanie zaworu. Nasze otwory przelotowe występują w dwóch popularnych rozmiarach: 4,3 mm x 2 i 3,3 mm x 2. Aby potwierdzić dokładne wymiary, prosimy o sprawdzenie specyfikacji produktu.
Otwór gwintowany: Ten otwór posiada gwint wewnętrzny (gwintownik) pasujący do określonego rozmiaru śruby, który działa jak własna nakrętka. Jest on zaprojektowany do bezpośredniego wkręcania odpowiedniej śruby lub wkrętu, co wymaga jedynie włożenia i dokręcenia śruby. Jest to idealne rozwiązanie w instalacjach, w których dostęp do otworu przelotowego lub założenie oddzielnej nakrętki z tyłu jest niemożliwe lub niepraktyczne. Nasze otwory przelotowe występują w jednym popularnym rozmiarze: M4 x 0,7 x 2. Aby potwierdzić dokładne wymiary, prosimy o sprawdzenie specyfikacji produktu.
Atrybuty zaworów
Stopień ochrony:
Zawory posiadają stopień ochrony IP65. Pierwsza cyfra 6 oznacza całkowitą pyłoszczelność. Druga cyfra 5 oznacza ochronę przed strumieniami wody z dowolnego kierunku. Nadają się do stosowania w różnych, wymagających środowiskach, skutecznie chroniąc przed wnikaniem pyłu i wody, zapewniając niezawodną pracę.
Najczęściej zadawane pytania
1. Jaka jest klasa wodoodporności tego zaworu?
Zawór i jego zespół cewki elektromagnetycznej posiadają stopień ochrony IP65. Oznacza to, że urządzenie jest całkowicie pyłoszczelne i chronione przed strumieniami wody z dowolnego kierunku. W przypadku stałego montażu na zewnątrz, zdecydowanie zalecamy umieszczenie zaworu w obudowie ochronnej lub osłonie, aby chronić go przed długotrwałym działaniem niekorzystnych warunków atmosferycznych i promieniowaniem UV.
2. Czy te elektrozawory mogą być używane nieprzerwanie przez dłuższy czas?
Te elektrozawory powinny być zasilane przez okres krótszy niż 8 godzin. Chociaż większość z nich nie przekracza 18 W mocy, cewki znajdują się w zamkniętej przestrzeni i mogą się przepalić, jeśli będą zasilane przez zbyt długi czas. Zalecamy użycie wentylatora komputerowego do chłodzenia cewki, jeśli wymagana jest ciągła praca.
3. Jak długo należy odczekać między dwoma kolejnymi pięciogodzinnymi sesjami użytkowania naszego elektrozaworu?
Zaleca się odczekanie około 20 minut na schłodzenie między dwiema kolejnymi pięciogodzinnymi sesjami pracy. Dokładny czas chłodzenia może się różnić w zależności od temperatury otoczenia i warunków pracy.
4. Czy można go używać do wody pitnej?
Absolutnie nie. Jest to specjalny zawór pneumatyczny zaprojektowany wyłącznie do filtrowanego, sprężonego powietrza. Wprowadzenie wody lub innych cieczy spowoduje wypłukanie wewnętrznych smarów pneumatycznych, uszkodzenie uszczelnień, zatarcie mechaniczne i poważne ryzyko korozji. W przypadku zastosowań z wodą lub cieczami zapoznaj się z naszą specjalną serią zaworów kulowych z napędem silnikowym lub zaworów elektromagnetycznych do cieczy.
5. Czy można używać na zewnątrz?
Chociaż zawory elektromagnetyczne mają stopień ochrony IP65, co oznacza, że są odporne na rozpryski wody, zaleca się umieszczenie zaworu w obudowie ochronnej w przypadku stałego montażu na zewnątrz, aby zapewnić jego długotrwałą trwałość.
Pobierz instrukcję obsługi here.
