WSTĘP

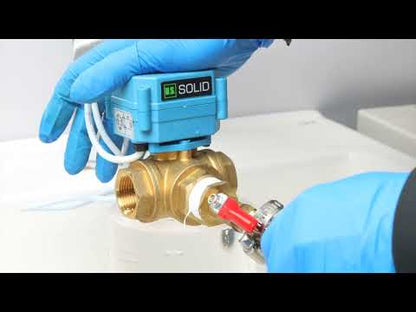

Zaprojektowany z myślą o trwałości, ten zawór 3-drogowy oferuje wiele wersji napięciowych, wbudowane wyłączniki krańcowe, sterowanie 2-przewodowe oraz powrót kondensatora, co zapewnia efektywne wykorzystanie prądu i wody. Wykonany z wytrzymałego mosiądzu z gwintem wewnętrznym NPT, idealnie nadaje się do systemów HVAC, uzdatniania wody i automatyki. Kompaktowy rozmiar pozwala na integrację z rurociągami, oszczędzając miejsce, przewyższając wiele zaworów jednokierunkowych.
CECHY
ZASTOSOWANIA
WYDAJNOŚĆ DZIAŁANIA
SYTUACJA 1
|
SYTUACJA 2
|
KIERUNEK PRZEPŁYWU (typ L)
Sytuacja 1:
Woda wpływa z dolnego portu. Przy zasilaniu przepływa z lewego portu; bez zasilania – z prawego portu.
Sytuacja 2:
Woda wpływa zarówno z lewego, jak i prawego portu. Przy zasilaniu przepływa z lewego portu do dołu; bez zasilania, od prawego portu do dołu.
SPECYFIKACJA
| Model | USS-MSV10010 | Marka | U.S. Solid |
|---|---|---|---|
| Rozmiar | 3/4" | Pierścień uszczelniający | FKM |
| Materiał zaworu | SS304 | Uszczelka kulowa | PTFE |
| Czas działania | 0 - 5 sekund | Napięcie robocze | 9-24 V AC/DC |
| Maksymalna moc | 5 W | Maksymalny moment obrotowy | 3 N·m |
| Maksymalne średnie ciśnienie | 1,0 MPa | Zakres temperatur dla medium przepływającego | od 2°C do 90°C |
| Długość życia | 70 000 cykli | Typ otworu | Standard |
| Typ gwintu | NPT/G | Materiał siłownika | PPO |
| Zakres temperatur otoczenia | -15°C do 50°C | Stopień ochrony obudowy | IP67 |
FAQ
1. Jaki jest stopień wodoodporności tego zaworu?
Obudowa silnika ma stopień ochrony IP67. W przypadku stałego montażu na zewnątrz zaleca się umieszczenie go pod zadaszeniem lub w obudowie ochronnej, aby zapobiec długotrwałemu narażeniu na deszcz.
2. Jaka jest różnica między stykiem N.C. (PPO) a N.O. (normalnie otwartym)?
W zaworze N.C. jest on zamknięty bez zasilania i otwiera się po podaniu napięcia. Natomiast w zaworze N.O. Zawór jest otwarty bez zasilania i zamyka się po podaniu napięcia, blokując przepływ cieczy lub gazu.
3. Jaka jest różnica między zaworem pełnoprzelotowym a standardowym?
W zaworze pełnoprzelotowym średnica wewnętrzna zaworu jest taka sama jak średnica rury, do której jest podłączony. W zaworze standardowym średnica wewnętrzna zaworu jest mniejsza niż średnica rury.
4. Czy można go używać do wody pitnej?
TAK. Zawór kulowy z napędem silnikowym wykonany jest z bezołowiowej stali nierdzewnej.
5. Jaki jest minimalny czas włączenia zaworów z automatycznym powrotem, wymagany do magazynowania energii elektrycznej, aby umożliwić zamknięcie po wyłączeniu zasilania?
Aby zapewnić funkcję automatycznego resetowania po odłączeniu zasilania, konieczne jest podłączenie urządzenia do zasilania na około minutę w celu naładowania kondensatora w 2-żyłowych zaworach kulowych z automatycznym powrotem.
6. Czy ten zawór można stosować do propanu?
Tak, nasze zawory kulowe z napędem silnikowym nadają się do stosowania z propanem.
OSTRZEŻENIE
1. W przypadku modeli 2-żyłowych z odwróconą polaryzacją i 3-żyłowych, zawór jest odłączany od zasilania po całkowitym otwarciu lub zamknięciu. Inne modele mogą pobierać znikomą ilość energii po całkowitym otwarciu, a model 5-żyłowy pobiera energię po zamknięciu, aby utrzymać działanie lampek kontrolnych. Szczegółowe informacje można znaleźć w karcie specyfikacji.
2. Zawory pokazane na tej karcie są wyposażone w funkcję obsługi ręcznej. Zawór można bezpiecznie otwierać i zamykać ręcznie, a taka konstrukcja umożliwia obsługę nawet przy braku zasilania, zapewniając elastyczność i niezawodność.
3.Tylko modele z automatycznym powrotem powrócą do pozycji zamkniętej w przypadku zaniku zasilania. Wszystkie pozostałe modele pozostaną w swojej aktualnej pozycji. Jeśli jest to problematyczne, rozważ zakup modelu z automatycznym powrotem.
4.Chociaż zawory kulowe z napędem silnikowym mają stopień ochrony IP67, co czyni je odpornymi na rozpryski wody, zaleca się umieszczenie zaworu w obudowie ochronnej w przypadku stałego montażu na zewnątrz, aby zapewnić jego długotrwałą trwałość.
5.Te zawory zostały zaprojektowane z funkcją ograniczania mocy, co pozwala na ciągłe zasilanie bez ryzyka przegrzania. Należy jednak zawsze zapewnić prawidłową instalację i przestrzeganie wytycznych producenta, aby zapewnić bezpieczną eksploatację.
Atrybuty zaworu
Typy przyłączy:
Pełny port: Posiada szeroki kanał wewnętrzny, co zapewnia niski opór przepływu wody.
Standardowy port: Spełnia wymagania standardowego użytkowania.
Współczynnik ochrony przed wnikaniem:
Zawory posiadają stopień ochrony IP67. Cyfra 6 w IP67 oznacza całkowitą pyłoszczelność. Cyfra 7 w IP67 oznacza ochronę przed zanurzeniem w wodzie na głębokość do 1 metra przez 30 minut. Nadają się do stosowania w różnych, wymagających środowiskach, skutecznie chroniąc przed wnikaniem pyłu i wody, zapewniając niezawodne działanie.
Pobierz instrukcję obsługi here
