Wprowadzenie

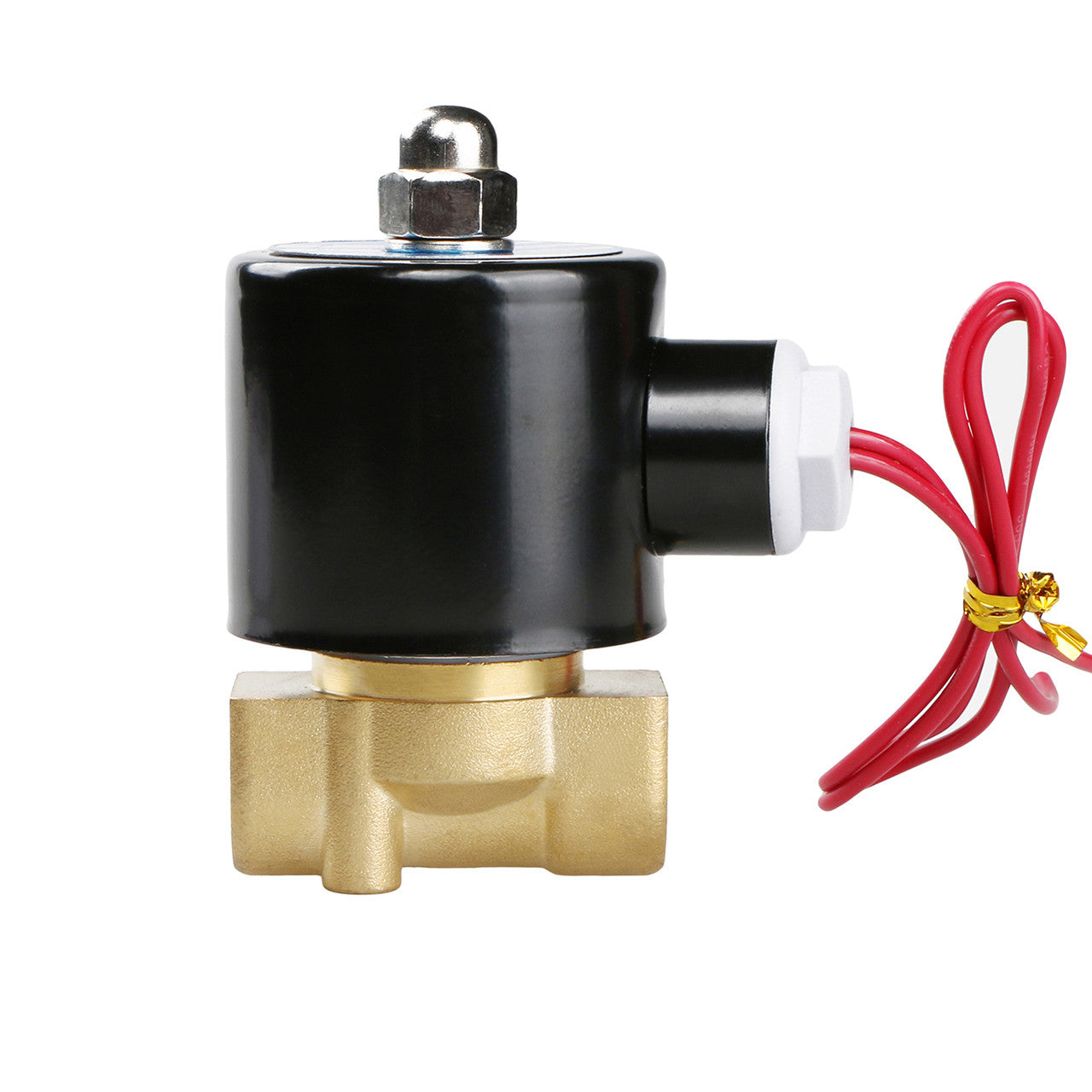

Zawór elektromagnetyczny jest kluczowym elementem układów sterowania przepływem cieczy, stosowanym w takich zastosowaniach jak nawadnianie, silniki spalinowe i układy pneumatyczne. Wykorzystuje sygnał elektryczny do aktywacji cewki elektromagnesu, generując pole magnetyczne, które porusza tłok w celu otwarcia lub zamknięcia zaworu. Umożliwia to szybką i precyzyjną kontrolę przepływu cieczy lub gazu, co sprawia, że zawory elektromagnetyczne są niezbędne do wydajnej pracy systemu.
Klienci wybierają ten zawór ogólnego przeznaczenia do: projektów typu „zrób to sam”, zastosowań w umiarkowanych temperaturach, wymiany wody w akwarium, trąbki powietrznej lub usuwania wilgoci ze zbiornika powietrza.
Dostępny również z korpusem ze stali nierdzewnej: Nr artykułu: ph903
Zastosowania
Cechy
- Normalnie zamknięty: Zamknięty, gdy nie jest zasilany, otwiera się po podaniu zasilania.
- NPT / Gwint G (3/8"): NPT (National Pipe Taper) i gwint G (BSPP) spełniają różne globalne wymagania, zapewniając bezpieczne uszczelnienie z teflon tape.
- Materiał korpusu zaworu: Wykonany z wytrzymałego mosiądzu. Nie nadaje się do zastosowań w wodzie pitnej.
- Szybki czas reakcji: Otwieranie/zamykanie w mniej niż sekundę, a żywotność ponad miliona cykli przy prawidłowej konserwacji.
- Rozruch pod niskim ciśnieniem: Zaprojektowany do rozruchu pod niskim ciśnieniem, ten zawór może pracować przy minimalnym ciśnieniu, poniżej 0,1 bara, co zapewnia wszechstronność w zastosowaniach pod niskim ciśnieniem. warunków.
- Uszczelnienie Viton: Dzięki trwałemu uszczelnieniu Viton ten zawór jest odporny na wysokie temperatury i żrące substancje chemiczne oraz płyny, takie jak benzyna, oleje, olej napędowy i smary.
- Bezpośrednio działający: Prosty, szybko reagujący i działający od zerowego ciśnienia.
Instrukcja obsługi
Aby dowiedzieć się, jak korzystać z tego produktu, zapoznaj się z instrukcją user manual.
Dane techniczne
| Model | USS2-00055 | Rozmiar portu | 3/8" | ||
| Typ gwintu | NPT / G | Materiał korpusu | Mosiądz | ||
| Typ operacji | Bezpośredni | Typ okablowania | Przewód ołowiany | ||
| Tryb pracy | Normalnie zamknięty | Otwór przepływowy | 4 mm | ||
| Wartość przepływu | 0,6 CV | Uszczelka/Membrana/Uszczelnienie | Viton | ||
| Czas działania | ≤1s | Napięcie znamionowe | Prąd zmienny 24 V, ± 10% | ||
| Stopień ochrony IP | IP65 | Moc | 22 VA | ||
| Temperatura pracy | 14℉-248℉(-10℃-120℃) | Odpowiednia lepkość cieczy | 20 cst poniżej | ||
| Ciśnienie robocze | Powietrze/Woda/Olej napędowy/Nafta: 0-7 barów (0-101 PSI); Olej: 0-5 barów (0-72 PSI) | Odpowiednie media | Powietrze, woda, olej napędowy, gaz ziemny, olej napędowy, nafta itp. | ||
| Waga netto | 1,04 funta | Wymiary produktu | 3,33" x 3,02" x 1,99" | ||
*Aby wyświetlić pełną tabelę na urządzeniu mobilnym, przesuń palcem w lewo lub w prawo na ekranie.
Zasada działania
- Zawory elektromagnetyczne bezpośredniego działania działają poprzez wykorzystanie siły elektromagnetycznej do bezpośredniego unoszenia tłoka po podaniu napięcia, umożliwiając przepływ, a sprężyna przywraca go do pozycji zamkniętej po odłączeniu zasilania. Charakteryzują się prostą konstrukcją i szybką reakcją, ale są ograniczone do zastosowań niskociśnieniowych i o małym przepływie, w tym próżniowych. systemów.
- Zawory elektromagnetyczne sterowane pilotem działają poprzez otwarcie małego zaworu pilotowego po zasileniu, który następnie wykorzystuje ciśnienie systemowe do sterowania zaworem głównym. Po odłączeniu zasilania zawór pilotowy zamyka się, a zawór główny resetuje się. Taka konstrukcja umożliwia wydajne sterowanie systemami wysokiego ciśnienia i dużego przepływu przy minimalnym zużyciu energii, choć do prawidłowego działania wymaga minimalnego ciśnienia roboczego.
FAQ
Problem 1: Który materiał uszczelniający, VITON czy NBR, jest bardziej odpowiedni do stosowania z benzyną, naftą lub innymi produktami ropopochodnymi?
VITON. Jest to lepszy wybór ze względu na doskonałą odporność na wysokie temperatury, chemikalia i paliwa. Do W zastosowaniach długotrwałych lub wymagających, VITON przewyższa NBR.
Problem 2: Czy te elektrozawory mogą być używane nieprzerwanie przez dłuższy czas?
Te elektrozawory powinny być zasilane przez mniej niż 8 godzin. Chociaż większość z nich nie przekracza 18 W mocy, cewki znajdują się w zamkniętej przestrzeni i mogą się przepalić, jeśli będą zasilane przez zbyt długi czas. Zalecamy użycie wentylatora komputerowego do chłodzenia cewki, jeśli konieczna jest ciągła praca.
Problem 3: Jak długo należy odczekać między dwoma kolejnymi pięciogodzinnymi sesjami pracy naszego elektrozaworu?
Zaleca się około 20 minut na schłodzenie między dwiema kolejnymi pięciogodzinnymi sesjami pracy. Dokładny czas schłodzenia może się różnić w zależności od temperatury otoczenia i warunków pracy.
Problem 4: Jak długo działa zawór elektromagnetyczny?
Przy prawidłowej konserwacji i żywotności przekraczającej milion cykli, rzeczywista żywotność może się różnić w zależności od takich czynników, jak warunki pracy, rodzaj cieczy, ciśnienie, temperatura i metody konserwacji.
Problem 5: Czy można go używać do wody pitnej?
NIE. Ten zawór elektromagnetyczny jest wykonany z mosiądzu, który zawiera ołów i nie powinien być używany do wody pitnej.
Problem 6: Czy można go używać na zewnątrz?
Chociaż zawory elektromagnetyczne mają stopień ochrony IP65, co oznacza, że są odporne na rozpryski wody, zaleca się umieszczenie zaworu w obudowie ochronnej w przypadku stałego montażu na zewnątrz, aby zapewnić jego długotrwałą ochronę. Trwałość.
Problem 7: Co oznacza strzałka na korpusie zaworu?
Strzałka na zaworze wskazuje kierunek przepływu. Większość zaworów U.S. Solid jest jednokierunkowa, co oznacza, że są one zaprojektowane do prawidłowego działania tylko wtedy, gdy ciecz przepływa zgodnie z kierunkiem strzałki. Zainstalowanie w przeciwnym kierunku może spowodować nieprawidłowe działanie zaworu (np. zawór normalnie zamknięty może się nie zamknąć).
Problem 8: Jaka jest różnica między zaworem normalnie zamkniętym (N.C.) a normalnie otwartym (N.O.)?
- Normalnie zamknięty (NC): Zawór pozostaje zamknięty po wyłączeniu zasilania, otwierając się tylko po podaniu napięcia. Idealny do zastosowań z zabezpieczeniem przed awarią.
- Normalnie otwarty (NIE): Zawór pozostaje otwarty po wyłączeniu zasilania, zamykając się tylko po podaniu napięcia. Idealny do zastosowań z zabezpieczeniem przed awarią.
OKABLOWANIE
Biegunowość
W przypadku zaworów z 2 przewodami, zawór zostanie uruchomiony niezależnie od tego, do którego zacisku podłączony jest każdy przewód (+ lub -). Niektóre urządzenia, takie jak te pokazane po lewej stronie, zawierają przewód uziemiający. Otwórz złącze i poszukaj symbolu uziemienia, pokazanego w rogu rysunku. W przypadku zaworów z przewodem uziemiającym należy upewnić się, że zawór jest uziemiony. W przypadku pozostałych dwóch przewodów, zawór zostanie uruchomiony niezależnie od do którego zacisku podłączony jest każdy przewód (+ lub -).
Środki ostrożności
- Zaleca się przefiltrowanie płynu przed użyciem, aby zapobiec zatkaniu zaworu przez zanieczyszczenia, co mogłoby doprowadzić do niepełnego zamknięcia.
- Kierunek przepływu: Podczas montażu upewnij się, że strzałka na korpusie zaworu jest zgodna z kierunkiem przepływu medium. Jeśli możliwe jest wystąpienie ciśnienia zwrotnego, zainstaluj zawór zwrotny, aby zapobiec cofaniu się płynu.
- Aby zapewnić optymalną wydajność i wydłużyć żywotność elektrozaworu, należy go zamontować poziomo z cewką skierowaną pionowo do góry. Unikaj pionowego lub odwrotnego położenia cewki.
- Elektrozawór generuje ciepło podczas pracy. Unikaj bezpośredniego kontaktu z rękami.
- Elektrozawory, które nie były używane przez dłuższy czas Okres należy oczyścić, aby usunąć wszelkie nagromadzone zanieczyszczenia lub kondensat przed użyciem.
- Aby zapewnić szczelne uszczelnienie, zawsze używaj Teflon tape podczas łączenia gwintów NPT / G.
*Ważne: Znaki wyboru (√) oznaczają jedynie warunkową zgodność; krzyżyki (×) oznaczają całkowitą niezgodność.
