Wprowadzenie
Zawory kulowe z napędem silnikowym są niezbędnym elementem wyposażenia w wielu zastosowaniach. Ten model otwiera się i zamyka w ciągu 6-8 sekund i pozostaje w nowej pozycji, zużywając przy tym niewiele energii. To kluczowa różnica między zaworami kulowymi z napędem silnikowym a wieloma zaworami elektromagnetycznymi. Większość zaworów elektromagnetycznych jest zasilana w sposób ciągły w nowej pozycji, podczas gdy zawory kulowe z napędem elektrycznym zużywają energię tylko podczas zmiany z pozycji otwartej na zamkniętą i odwrotnie.
Ta seria jest wyposażona w 2-żyłową funkcję automatycznego powrotu i jest wyposażona w funkcję ręczną, umożliwiającą użytkownikom wymuszoną zmianę stanu zaworu za pomocą pokrętła podczas przerw w dostawie prądu lub debugowania systemu, zapewniając tym samym wyjątkową elastyczność działania i bezpieczeństwo w sytuacjach awaryjnych.
Zastosowania
Cechy
- Normalnie otwarty: Otwarty, gdy nie jest zasilany, zamyka się, gdy jest zasilany.
- NPT / Gwint G: NPT (National Pipe Taper) i G (BSPP) spełniają różne globalne specyfikacje, zapewniając bezpieczne uszczelnienie z teflon tape.

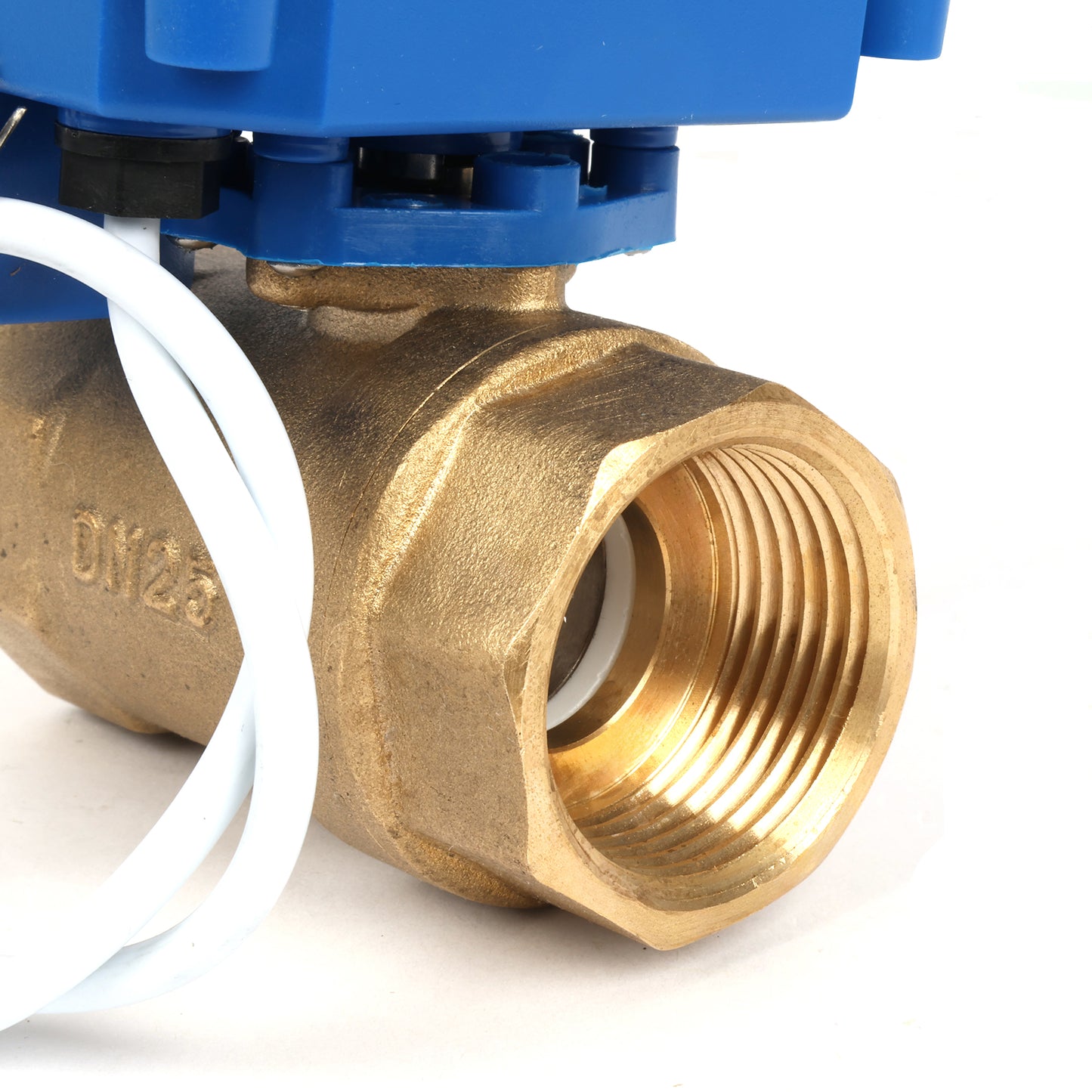

- Materiał korpusu zaworu: Wykonany z mosiądzu. Nie nadaje się do zastosowań z wodą pitną, oferując jednocześnie wydajność porównywalną ze stalą nierdzewną, a przy tym niższą cenę.
- 9 V–24 V AC/DC: Działa efektywnie w całym zakresie napięć, ten sterowany silnikiem zawór kulowy otwiera lub zamyka zawór w ciągu 6–8 sekund.
- Automatyczny powrót 2-żyłowy: Proste połączenie dwużyłowe, automatyczny powrót do stanu bezpiecznego po odłączeniu zasilania.
- Funkcja ręczna: Umożliwia awaryjne uruchamianie za pomocą dedykowanego pokrętła, zapewniając szybkie otwarcie lub zamknięcie zaworu bez dostępu do zasilania.
Instrukcja obsługi
Aby dowiedzieć się, jak korzystać z tego produktu, zapoznaj się z dokumentem user manual lub tutorial video.
Dane techniczne
| Model | USS-MSV00463 | Rozmiar portu | 1" | ||
| Typ gwintu | NPT/G | Materiał korpusu | Mosiądz | ||
| Maksymalny moment obrotowy | 2,5 N·m | Typ okablowania | 2-żyłowy automatyczny powrót | ||
| Tryb pracy | Normalnie otwarty | Otwór przepływowy | 20 mm | ||
| Typ otworu | Standardowy port | Uszczelka/Membrana/Uszczelnienie | PTFE | ||
| Czas działania | ≤8 sekund | Napięcie znamionowe | Prąd przemienny/stały 9-24 V | ||
| Stopień ochrony IP | IP65 | Maksymalna moc | 5W | ||
| Temperatura pracy | 32℉-194℉(0℃-90℃) | Długość życia | 80 000 do 100 000 cykli | ||
| Maksymalne średnie ciśnienie | 145 PSI (1,0 MPa) | Odpowiednie media | Woda, powietrze, ropa i gaz | ||
| Masa brutto | 1,5 funta | Wymiary opakowania | 3,54"x3,54"x4,53" | ||
*Aby wyświetlić pełną tabelę na urządzeniu mobilnym, przesuń palcem w lewo lub w prawo na ekranie.
Często zadawane pytania
Problem 1: Jaka jest różnica między stykami N.C. (normalnie zamkniętymi) a N.O. (normalnie otwartymi)?
- Normalnie zamknięty (NC): Zawór pozostaje zamknięty po wyłączeniu zasilania, otwierając się tylko po podaniu napięcia. Idealny do zastosowań z zabezpieczeniem przed awarią.
- Normalnie otwarty (NO): Zawór pozostaje otwarty po wyłączeniu zasilania, zamykając się tylko po podaniu napięcia. Idealny do zastosowań z zabezpieczeniem przed awarią i otwarciem.
Problem 2: Jaka jest różnica między portem pełnym a standardowym?
- Port pełny: Pasuje do średnicy rury, minimalne ograniczenie przepływu, idealny do wysokiego przepływu i niskiego spadku ciśnienia.
- Port standardowy: Mniejszy niż średnica rury, większy opór, odpowiedni do ogólnych potrzeb w zakresie przepływu i ciśnienia.
Problem 3: Czy można go stosować do wody pitnej?
NIE. Ten zawór kulowy z napędem silnikowym jest wykonany z mosiądzu, który zawiera ołów i nie powinien być stosowany do wody pitnej.
Problem 4: Jaki jest minimalny wymagany czas otwarcia zaworów zwrotnych? do magazynowania energii elektrycznej, aby umożliwić zamknięcie po wyłączeniu zasilania?
Aby zapewnić funkcję automatycznego resetowania po odłączeniu zasilania, konieczne jest zasilanie urządzenia przez około minutę w celu naładowania kondensatora w 2-przewodowych zaworach kulowych z automatycznym powrotem i siłownikami.
Problem 5: Jak podłączyć 2-przewodowy zawór kulowy z automatycznym powrotem i siłownikami?
Podłącz czerwony przewód do bieguna dodatniego (+), a czarny przewód do bieguna ujemnego (-), aby otworzyć zawór. Odłączenie któregokolwiek z przewodów spowoduje zamknięcie zaworu.
Funkcja ręczna
Czerwona linia
Zawory są całkowicie zamknięte, gdy czerwona linia na wskaźniku położenia ② wskazuje na „ZAMKNIĘTE” (pionowo do rury). Podobnie, zawór jest całkowicie otwarty, gdy wskazuje na „OTWARTE” (równolegle do rury).
Kroki
- Przed ręcznym uruchomieniem upewnij się, że zawór jest wyłączony.
- Najpierw delikatnie pociągnij pokrętło do góry. W tym momencie obrót nim spowoduje otwarcie lub zamknięcie kanału. Po podniesieniu poczujesz lekkie uniesienie pręta; jeśli nie można go unieść, spróbuj go obrócić, aby dostosować położenie.
- Nie używaj nadmiernej siły. Podczas obracania zwróć uwagę na czerwoną linię w okienku wskaźnika, aby uniknąć nadmiernego przesterowania.
- Po zakończeniu operacji ręcznej naciśnij pokrętło, aby zapewnić prawidłowe działanie funkcji elektrycznej.
Środki ostrożności
- W przypadku modeli 2-żyłowych z odwróconą polaryzacją i 3-żyłowych, zawór jest odłączany od zasilania po całkowitym otwarciu lub zamknięciu. Inne modele mogą zużywać znikomą ilość energii po całkowitym otwarciu, a model 5-żyłowy zużywa energię po zamknięciu, aby utrzymać działanie kontrolek. Szczegółowe informacje znajdują się w karcie specyfikacji.
- Tylko modele z automatycznym powrotem powrócą do pozycji zamkniętej w przypadku zaniku zasilania. Wszystkie pozostałe modele pozostaną w swojej aktualnej pozycji. Jeśli jest to problematyczne, rozważ zakup modelu z automatycznym powrotem.
- Te zawory zostały zaprojektowane z funkcją ograniczenia mocy, co pozwala na ich ciągłe zasilanie bez ryzyka przegrzania. Należy jednak zawsze zapewnić prawidłową instalację i przestrzeganie wytycznych producenta, aby zapewnić bezpieczną eksploatację.
*Ważne: Znaki wyboru (√) oznaczają jedynie warunkową zgodność; krzyżyki (×) oznaczają całkowitą niezgodność.
