Introduktion
Vår serie elektriska UPVC-kulventiler har uppgraderats till att omfatta tre större storlekar: 1-1/4", 1-1/2", och 2". Dessa större ventiler har en unik US-standard muff och dubbel kopplingsanslutning – vilket möjliggör exceptionellt enkel installation och underhåll med en enkel lösningsmedelscementbindning, till skillnad från gängade NPT- eller G-anslutningar. För andra anslutningsstandarder, vänligen kontakta vår kundtjänst.
Dessa ventiler har en 5-tråds automatisk återgångskonfiguration med signalåterkoppling och förblir i ett normalt stängt läge. De använder två ledningar för strömförsörjning och tre dedikerade ledningar endast för signalåterkoppling, vilket ger signalering om öppet/stängt läge till ditt styrsystem. För säkerhets skull stängs de automatiskt om strömmen går förlorad. En manuell överstyrning ingår också. för användning vid strömavbrott. Alla ventiler har EPDM-tätningar för tillförlitlig prestanda.
Användningsområden
Funktioner
- Koppling och muffände: Till skillnad från standard NPT/G-gängade anslutningar använder den mufflimning för tätning och integrerar gängade strukturer, vilket balanserar anslutningsstabilitet med snabb demontering och underhållsbehov.
- Manuell funktion: Levereras med en insexnyckel som standard; möjliggör manuell öppning och stängning av ventilen vid strömavbrott. "O"=Öppen, "S"=Stängd.
- Indikatorfönster: Inbyggda graverade markeringar visar direkt ventilens öppna/stängda status. En extern pil som pekar på "0" betyder helt stängd; en pil som pekar på "90" betyder helt öppen.
- Premiummaterial: Ventilhus tillverkat av UPVC med EPDM-tätningar, vilket uppfyller allmänna driftskrav.
- 5-tråds automatisk återkoppling med signalåterkoppling: Använder två ledningar för strömförsörjning och tre dedikerade ledningar för signalåterkoppling. Ventilen förblir normalt stängd, stängs automatiskt vid strömavbrott och ger återkoppling för öppet/stängt läge till ett styr- eller övervakningssystem.
Användarmanual
För att lära dig hur du använder den här produkten, vänligen Se user manual.

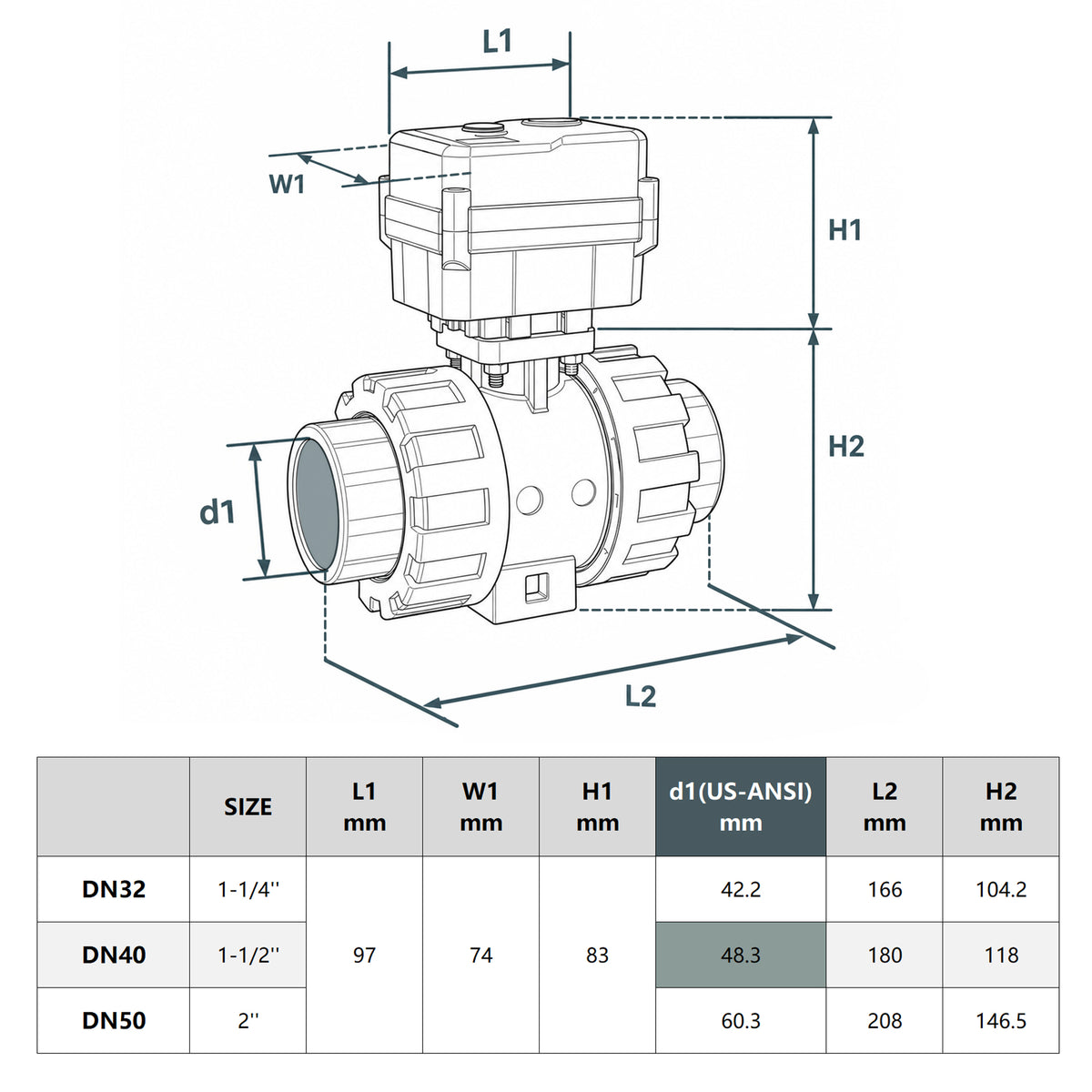

Tekniska data
| Portstorlek | 2" | Modell | USS-MSV472 |
| Hamn | 2-vägs | Tråd | Ingen tråd |
| Förbindelse | Kopplings- och muffände | Maxeffekt | 36W |
| Hylsans innerdiameter | 60,3 mm (amerikansk standard) | Med insexnyckel | Ja |
| Ledningar | 5-trådig (2-trådig automatisk återgång + signalåterkoppling) | Manuell funktion | Ja |
| Signalåterkopplingsfunktion | Ja | Indikatorfönster | Ja |
| Kroppsmaterial | UPVC | Normal position | Normalt stängt |
| Tätningsmaterial | EPDM-material | Temperaturintervall (medel) | 33,8℉ till 104℉ |
| Arbetsspänning | DC 24V | Stängning/Öppningstid | 10-12 sekunder |
| Max vridmoment | 20 Nm | Max. tryck | 232 psi |
| Livslängd | 20 000 cykler | IP-klassificering | IP65 |
| Paketstorlek | 23,8 x 21,7 x 14,4 cm | Bruttovikt | 5,51 pund |
*För att se hela tabellen på mobilen, svep åt vänster eller höger på skärmen.
5-tråds (2-tråds automatisk återgång + signalåterkoppling)
Denna modell använder en 5-tråds kabeldragningsmetod som kombinerar 2-tråds automatisk återgångskontroll med signalåterkoppling. Den inkluderar två ledningar för strömförsörjning och tre ledningar för återkoppling av öppet/stängt läge. Ventilen är normalt stängd som standard: den öppnas när den slås på och återgår automatiskt till stängt läge när strömmen bryts eller kopplas bort.
- Anslut ström- och signalåterkopplingskablarna enligt kopplingsschemat.
- Kabelfärgkodning: BK (svart), RD (röd), YW (gul), WT (vit), BU (blå), GN (grön) och OG (orange).
- För tillförlitlig automatisk återställning, slå på ventilen i minst 60 sekunder (≥60s) under första idrifttagningen eller efter ett längre strömavbrott.
- Före manuell drift, koppla bort strömmen och vänta kort tills ställdonet urladdas.
FAQ
Problem 1: Vad är unikt med anslutningsmetoden för denna kulventil?
De större storlekarna i vår kulventilserie (1-1/4", 1-1/2", och 2") levereras som standard med Muffanslutningar för bindning med lösningsmedelscement och en kopplingsstruktur för enklare installation och underhåll, istället för vanliga gängade anslutningar som NPT eller G.
Denna kopplingsdesign gör att ventilhuset kan installeras eller tas bort enklare för underhåll eller utbyte, utan att röret behöver kapas eller roteras.

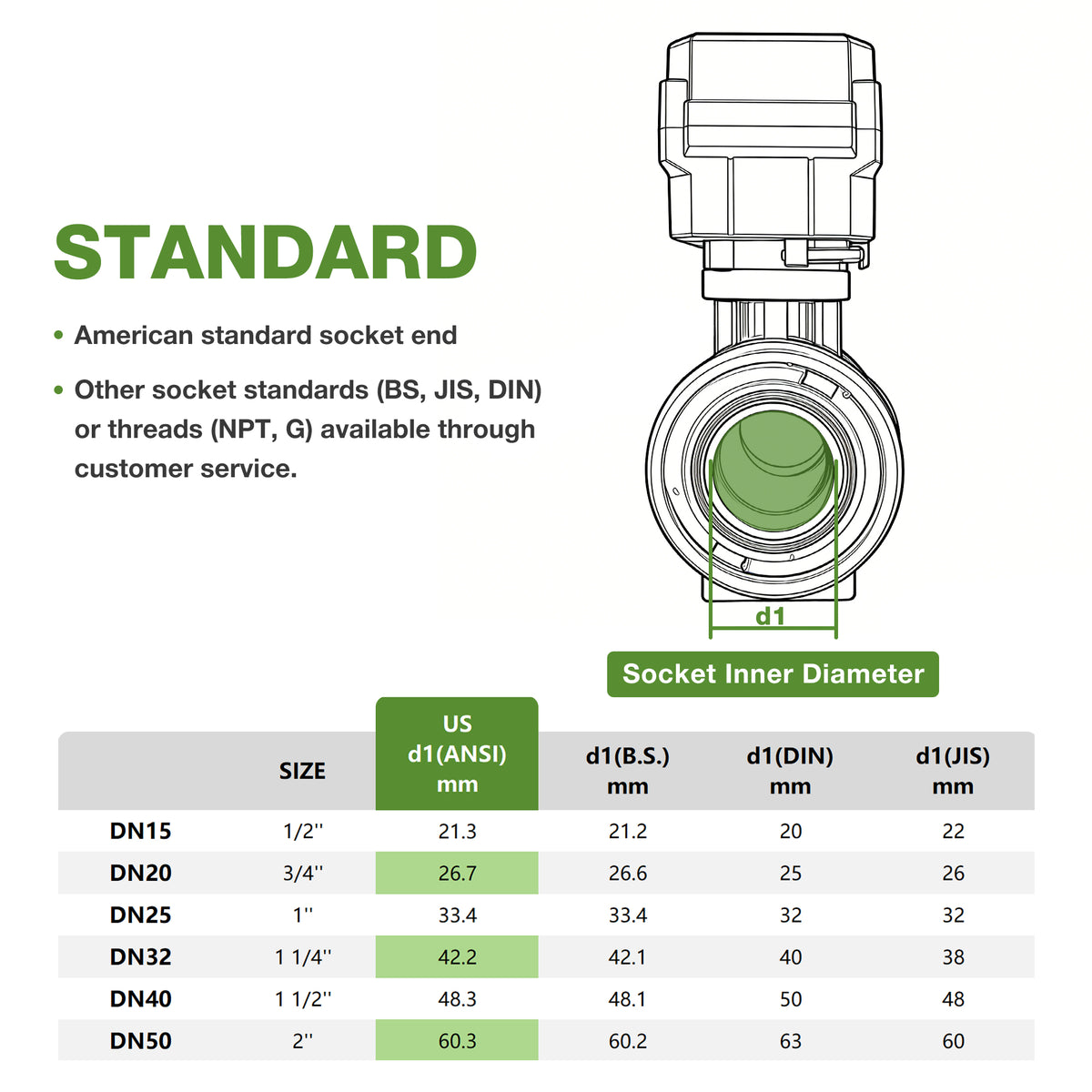

Rörmuffarna är tillverkade enligt amerikansk standard. Observera att hylsans innerdiameter (ID) kan variera beroende på nationell standard även för samma nominella storlek, till exempel 1-1/4". För andra anslutningsstandarder, inklusive brittisk standard, japansk industristandard eller andra, vänligen kontakta vår kundtjänst.
Problem 2: Vilka försiktighetsåtgärder gäller för modeller med automatisk återgång?
Kulventilen med automatisk återgång kräver en minsta påslagningstid på 60 sekunder (≥60s). Detta steg är obligatoriskt vid första idrifttagningen eller efter ett längre strömavbrott för att säkerställa tillförlitlig automatisk återställning. Innan du använder manuell manöver, koppla alltid bort strömmen först. För modeller med automatisk återgång, vänta en kort period efter att strömmen har kopplats bort innan manuell manövrering, eftersom ställdonet behöver tid för att urladdas; annars kan ventilen vara svår att vrida manuellt.
Problem 3: Levereras denna modell med en manuell funktion?
Ja. Den manuella styrfunktionen låter dig styra ventilens öppning och stängning vid strömavbrott. En insexnyckel medföljer ventilen för detta ändamål.
Problem 4: Vad bör man tänka på vid manuell drift?
Strömmen måste kopplas bort före manuell drift. Vrid ventilen enligt indikatorerna "O" och "S": "O" = Öppen, "S" = Stängd. Ventilen ska vara helt öppen eller helt stängd; lämna den inte i ett mittläge, eftersom det kan skada ventilen. För modeller med automatisk återgång, vänta en kort stund efter att strömmen kopplats bort innan manuell drift.
Problem 5: Hur läser man av indikatorfönstret?
Den externa pilen visar ventilens position. När pilen pekar till "0" är ventilen helt stängd; när den pekar på "90" är ventilen helt öppen.
Problem 6: Vad är en unionsanslutning?
En unionsanslutning är en avtagbar ventilstruktur som gör att ventilhuset lättare kan tas bort för underhåll eller utbyte utan att röret behöver kapas. På den här produkten är röranslutningarna muffportar avsedda för limning med lösningsmedelscement.
Problem 7: Vad bör noteras om de fyra huvudsakliga styrmetoderna?
Var uppmärksam på ledningstypen vid köp. Endast modeller med automatisk återgång återgår automatiskt till stängt läge vid strömavbrott. Andra styrmetoder återställs inte automatiskt efter strömavbrott och kommer att förbli i sitt nuvarande läge.
