Introduktion
Vår serie elektriska CPVC-kulventiler har uppgraderats till att omfatta tre större storlekar: 1-1/4", 1-1/2", och 2". Dessa större ventiler har en unik US-standard muff och dubbelkopplingsanslutning – vilket möjliggör exceptionellt enkel installation och underhåll med en enkel lösningsmedelscementbindning, till skillnad från gängade NPT- eller G-anslutningar. För andra anslutningsstandarder, vänligen kontakta vår kundtjänst.
Dessa ventiler använder en 6-trådskonfiguration som integrerar 3-tråds dubbelstyrning och 3-tråds signalåterkopplingsfunktioner. Till skillnad från 2-trådsmodellen med automatisk återgång återställs inte denna version automatiskt om strömmen går förlorad; istället förblir den i sitt nuvarande läge. Styrsystemet inkluderar en strömförsörjning. tråd, en öppningskontrolltråd och en stängningskontrolltråd, plus tre trådar för återkoppling av öppet/stängt läge. En manuell överstyrning ingår också för användning vid strömavbrott. Alla ventiler har FPM-tätningar för tillförlitlig prestanda.
... och stängning vid strömavbrott. "O"=Öppen, "S"=Stängd.
Användarmanual
För att lära dig hur du använder den här produkten, se user manual.
Tekniska data

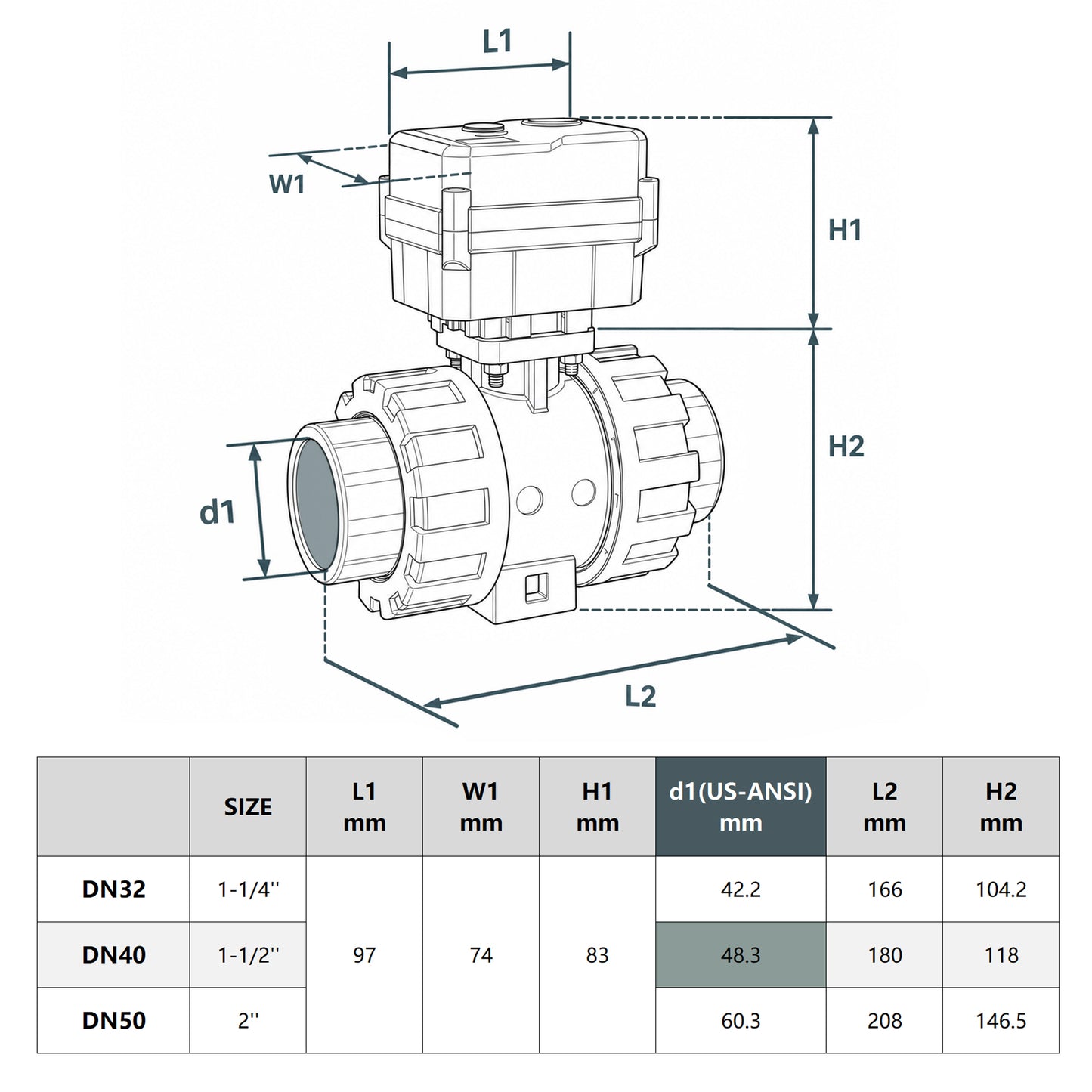

| Portstorlek | 2" | Modell | USS-MSV584 |
| Hamn | 2-vägs | Tråd | Ingen tråd |
| Förbindelse | Kopplings- och muffände | Maxeffekt | 15W |
| Hylsans innerdiameter | 60,3 mm (amerikansk standard) | Med insexnyckel | Ja |
| Ledningar | 6-trådig (3-trådig dubbelstyrning + signalåterkoppling) | Manuell funktion | Ja |
| Signalåterkopplingsfunktion | Ja | Indikatorfönster | Ja |
| Kroppsmaterial | CPVC | Normal position | Ingen skillnad mellan NO och NC |
| Tätningsmaterial | FPM | Temperaturintervall (medel) | 33,8℉ till 176℉ |
| Arbetsspänning | DC 24V | Stängning/Öppningstid | 10-12 sekunder |
| Max vridmoment | 20 Nm | Max. tryck | 232 psi |
| Livslängd | 20 000 cykler | IP-klassificering | IP65 |
| Paketstorlek | 23,8 x 21,7 x 14,4 cm | Bruttovikt | 5,51 pund |
*För att se hela tabellen på mobilen, svep åt vänster eller höger på skärmen.
6-tråds (3-tråds dubbelstyrning + signalåterkoppling)
Denna modell använder en 6-tråds kopplingsmetod som kombinerar 3-tråds dubbelstyrning med 3-tråds signalåterkoppling. Styrkablarna inkluderar en strömförsörjningskabel, en öppningskontrollkabel och en stängningskontrollkabel; återkopplingskablarna ger signalering för öppet/stängt läge.
- Anslut både styrkablarna och signalåterkopplingskablarna enligt kopplingsschemat.
- Kabelfärgkodning: BK (svart), RD (röd), YW (gul), WT (vit), BU (blå), GN (grön) och OG (orange).
- Ventilen förblir i sitt nuvarande läge om strömmen bryts.
- Före manuell drift, koppla alltid bort strömmen först.
FAQ
Problem 1: Vad Vilka är fördelarna med CPVC-huset med FPM-tätningar?
Jämfört med standard UPVC-material erbjuder CPVC förbättrad temperaturbeständighet och bättre kemisk kompatibilitet för mer krävande vätskekontrollapplikationer. FPM-tätningar ger förbättrad motståndskraft mot många kemikalier och högre temperaturer jämfört med allmänna tätningar. Vänligen bekräfta materialets kompatibilitet med ditt arbetsmedium före användning.
Problem 2: Vad är unikt med anslutningsmetoden för denna kulventil?
De större storlekarna i vår kulventilserie (1-1/4", 1-1/2", och 2") levereras som standard med Muffanslutningar för bindning med lösningsmedelscement och en Union struktur för enklare installation och underhåll, istället för vanliga gängade anslutningar som NPT eller G.
Denna kopplingskonstruktion gör att ventilhuset kan installeras eller tas bort enklare för underhåll eller utbyte, utan att röret behöver kapas eller själva ventilhuset roteras.

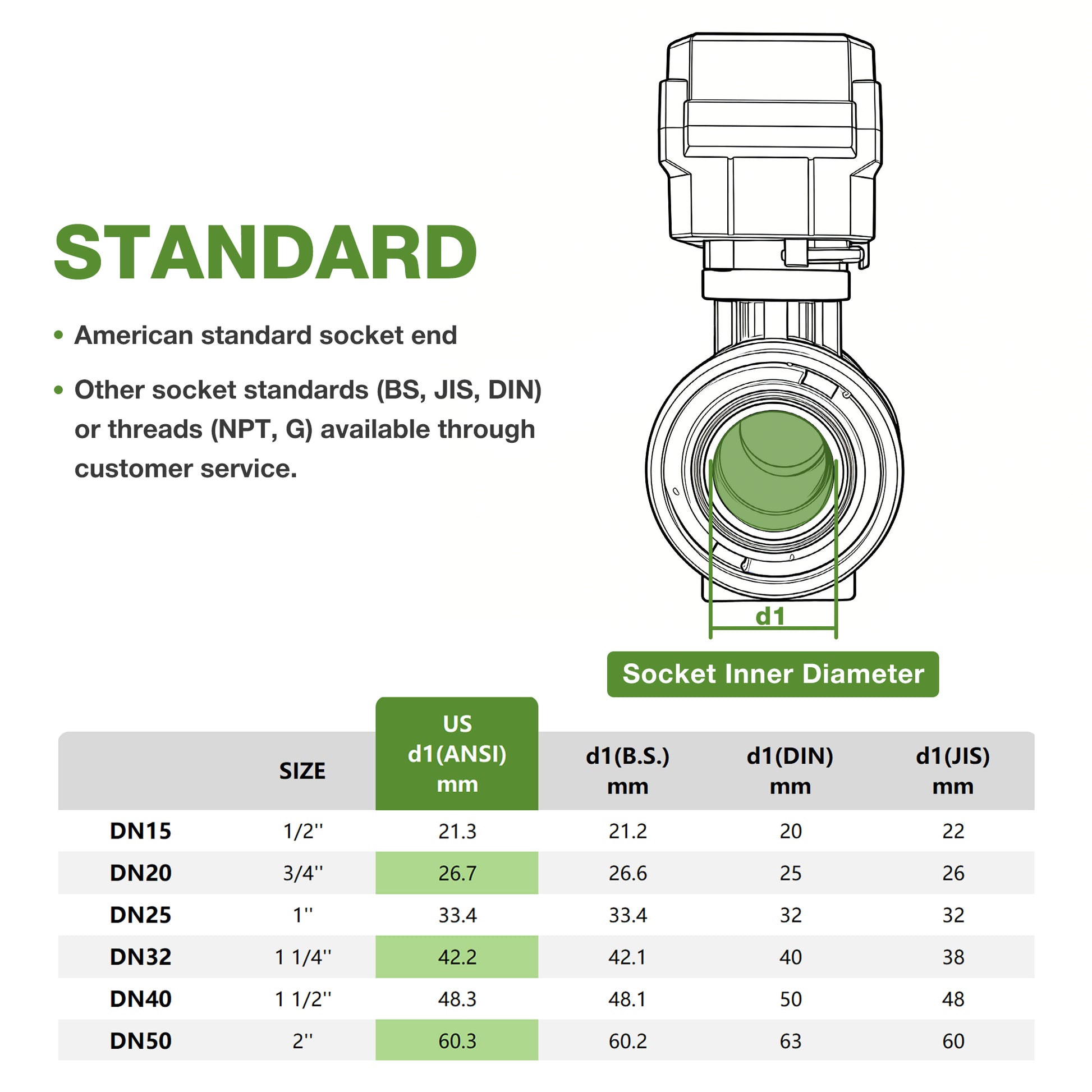

Rörmuffarna är tillverkade enligt amerikansk standard. Observera att hylsans innerdiameter (ID) kan variera beroende på nationell standard även för samma nominella storlek, till exempel 1-1/4". För andra anslutningsstandarder, inklusive brittisk standard, japansk industristandard eller andra, vänligen kontakta vår kundtjänst.
Problem 3: Vilka försiktighetsåtgärder gäller för modeller med automatisk återgång?
Kulventilen med automatisk återgång kräver en minsta påslagningstid på 60 sekunder (≥60s). Detta steg är obligatoriskt vid första idrifttagning eller efter ett längre strömavbrott för att säkerställa tillförlitlig automatisk återställningsprestanda. Innan du använder manuell manöverstyrning, koppla alltid bort strömmen först. För modeller med automatisk återgång, vänta en kort period efter att strömmen har kopplats bort innan manuell manövrering, eftersom ställdonet behöver tid för att urladdas; annars kan ventilen vara svår att vrida manuellt.
Problem 4: Levereras denna modell med en manuell funktion?
Ja. Den manuella styrfunktionen låter dig styra ventilens öppning och stängning vid strömavbrott. En insexnyckel medföljer ventilen för detta ändamål.
Problem 5: Vad bör man tänka på vid manuell drift?
Strömmen måste kopplas bort före manuell drift. Vrid ventilen enligt indikatorerna "O" och "S": "O" = Öppen, "S" = Stängd. Ventilen ska vara helt öppen eller helt stängd; lämna den inte i ett mittläge, eftersom det kan skada ventilen. För modeller med automatisk återgång, vänta en kort stund efter att strömmen kopplats bort innan manuell drift.
Problem 6: Hur läser man av indikatorfönstret?
Den externa pilen visar ventilens position. När pilen pekar till "0" är ventilen helt stängd; när den pekar på "90" är ventilen helt öppen.
Problem 7: Vad är en unionsanslutning?
En unionsanslutning är en avtagbar ventilstruktur som gör att ventilhuset lättare kan tas bort för underhåll eller utbyte utan att röret behöver kapas. På den här produkten är röranslutningarna muffportar avsedda för lösningsmedelscementbindning.
Problem 8: Vad bör noteras om de fyra huvudsakliga styrmetoderna?
Var uppmärksam på ledningstypen vid köp. Endast modeller med automatisk återgång återgår automatiskt till stängt läge vid strömavbrott. Andra styrmetoder återställs inte automatiskt efter strömavbrott och kommer att förbli i sitt nuvarande läge.
