INTRODUKTION

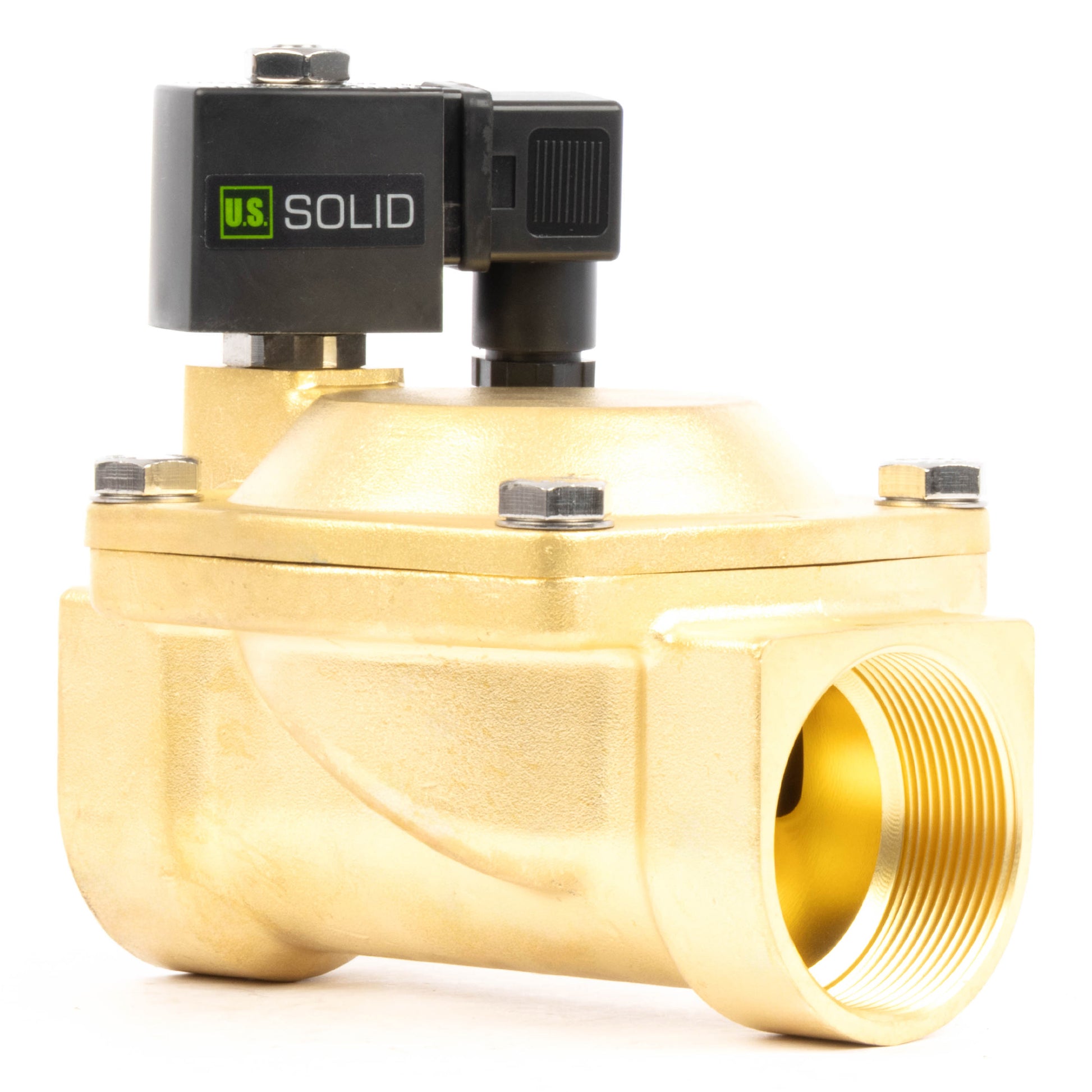

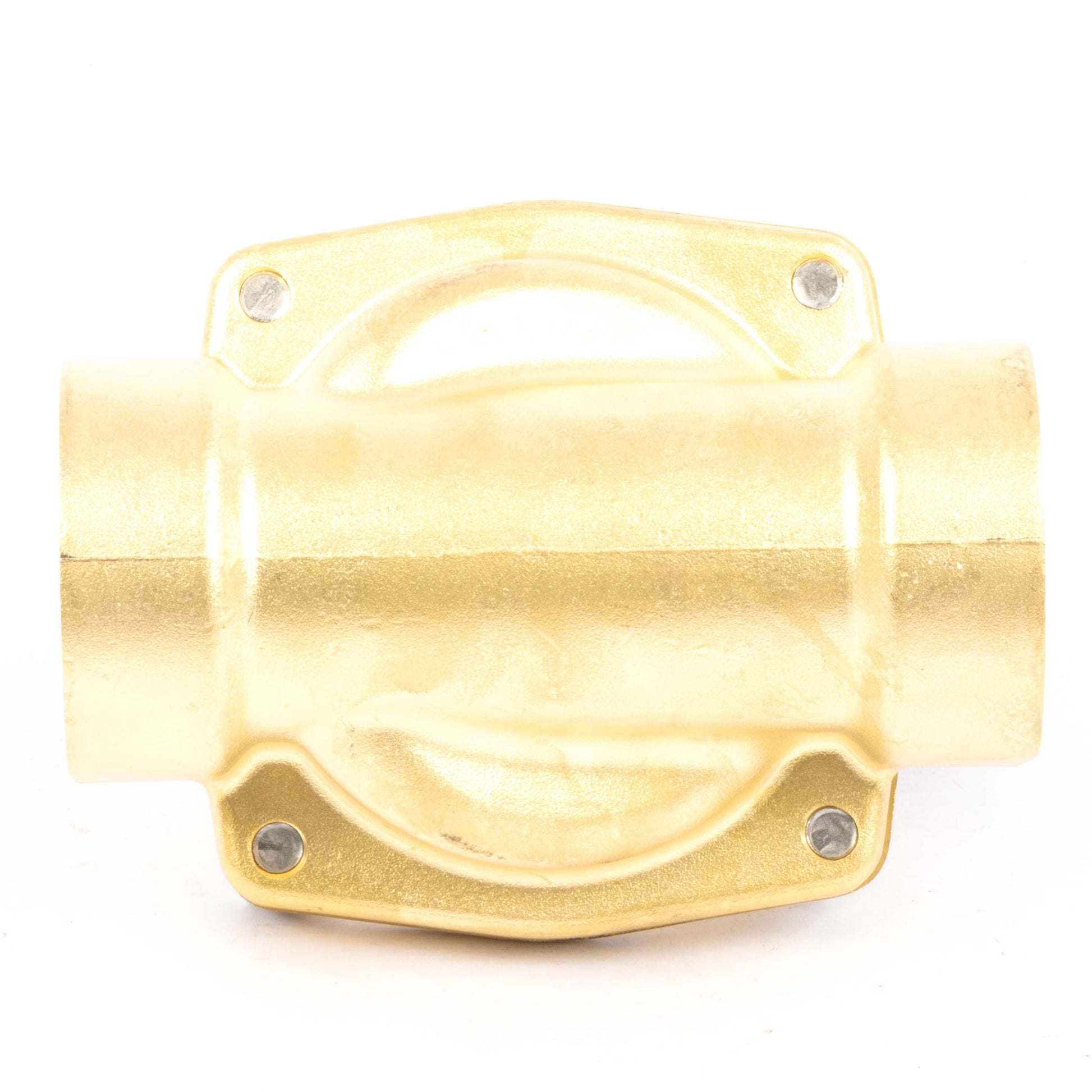

U.S. Solid USS-YSV-serien erbjuder 2-vägs elektriska magnetventiler med både normalt stängda och normalt öppna modeller, med semi-direktverkande funktion. Dessa ventiler finns i 220/24 VAC och 24/12 VDC spänningar och är konstruerade med industriella mässings- eller 304 rostfritt stålhus och viton-tätningsmaterial. Med en högkvalitativ spole styr denna magnetventil effektivt öppningen och stängningen av membranet på under 1 sekund för exakt flödeskontroll. Lämplig för olika medietyper såsom luft, vatten, olja, naturgas, bensin, dieselbränsle, fotogen och lågviskösa vätskor (mindre än 20 centistoke), är denna ventil konstruerad för tillförlitlig prestanda.
FUNKTIONER
ANVÄNDNINGSOMRÅDEN
|

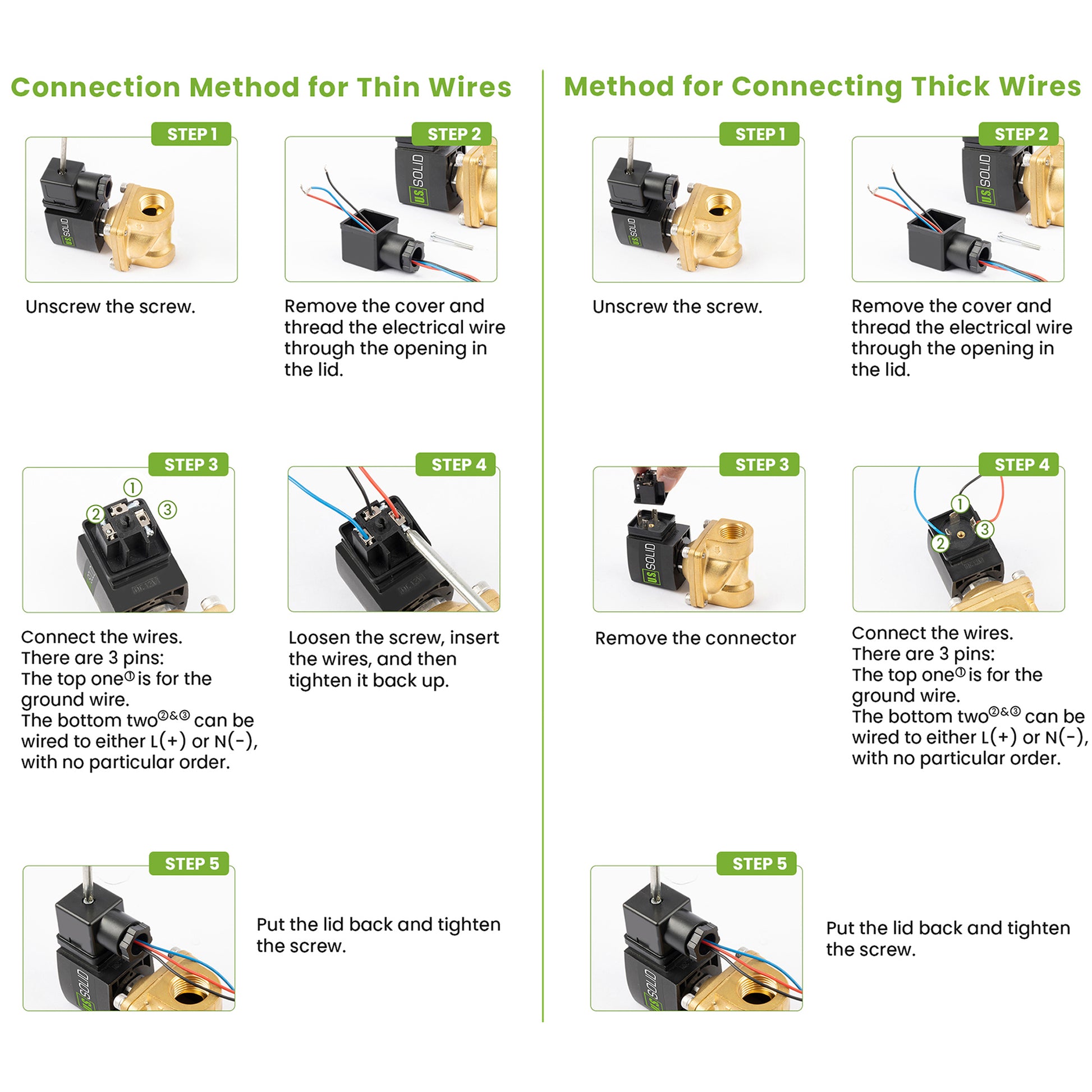

POLARITET När man arbetar med ventiler utrustade med två ledningar är en viktig egenskap att notera deras polaritet - okänslig design. Detta innebär att ventilen kommer att aktiveras korrekt oavsett vilken terminal varje ledning är ansluten till. Huruvida en ledning är ansluten till den positiva (+) eller negativa (-) terminalen spelar ingen roll för ventilens funktion. Det är dock viktigt att vara medveten om att vissa ventilenheter har en extra jordledning. För att avgöra om din ventil har en jordledning måste du öppna kontakten. För ventiler med jordledning är korrekt jordning avgörande. |

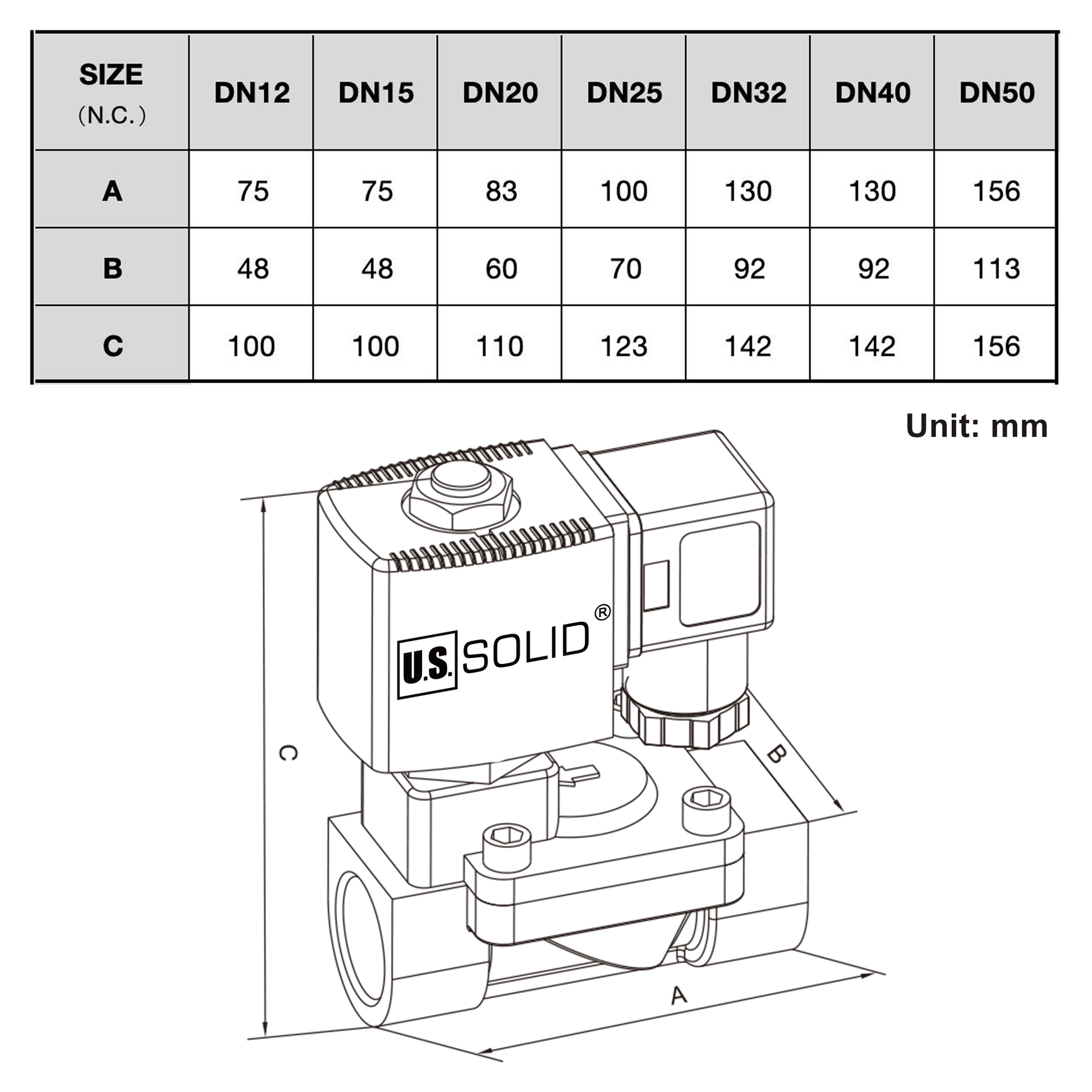

SPECIFIKATIONER
| Modell | USS-YSV00121 | Stämpla | U.S. Solid |
|---|---|---|---|
| Storlek | 2" | Flödesöppning | 50 mm |
| Ventilmaterial | Mässing | Packning / Membran / Tätning | VITON |
| Nominell spänning | AC 24V ± 10% | Nuvarande | 0,92 A |
| Effektklassning | 22 VA | Operationstyp | Pilot |
| Skyddsnivå | IP65 | Flödesvärde | 48 hk |
| Driftstryckområde | 4,4–232 PSI (0,3–16 bar) | Driftstemperatur | -22°F ~ 302°F |
| Trådtyp | NPT/G | Driftstillstånd | Normalt stängt |
Ventilegenskaper
Inträngningsskyddsklass:
Ventilerna har en inträngningsskyddsklass på IP65. Den första siffran 6 indikerar fullständig dammtäthet. Den andra siffran 5 betyder skydd mot vattenstrålar från alla riktningar. De är lämpliga för en mängd olika komplexa miljöer och motstår effektivt inträngning av damm och vatten för att säkerställa tillförlitlig drift.
Vanliga frågor
1. Vad är den här ventilens vattentäthetsklassning?
Motorns hölje är klassat som IP65 för intrångsskydd. Om den installeras permanent utomhus rekommenderas det att placera den under ett skydd eller i en skyddande låda för att förhindra långvarig exponering för regn.
2. Kan dessa magnetventiler användas kontinuerligt under längre perioder?
Dessa ventiler bör vara strömförande i mindre än 8 timmar. Även om de flesta inte överstiger 18 W effekt, är spolarna i ett slutet utrymme och kan brinna ut om de är strömförande för länge. Vi rekommenderar att du använder en datorfläkt för att hålla spolen sval om kontinuerlig drift är nödvändig.
3. Hur länge bör du vänta mellan två på varandra följande femtimmarsanvändningar av vår magnetventil?
Det rekommenderas att tillåta cirka 20 minuters kylningstid mellan två på varandra följande 5-timmarsdriftsessioner. Den exakta kyltiden kan variera beroende på omgivningstemperatur och driftsförhållanden.
4. Kan detta användas för dricksvatten?
NEJ. Denna ventil är tillverkad av mässing, som innehåller bly, och bör inte användas för dricksvatten.
5. Kan den användas utomhus?
Även om magnetventilerna har en IP65-klassning, vilket gör dem motståndskraftiga mot vattenstänk, rekommenderas det att innesluta ventilen i ett skyddande hölje om den installeras permanent utomhus för att säkerställa långvarig hållbarhet.
Ladda ner användarmanualen here.
INTRODUKTION
U.S. Solid USS-YSV-serien erbjuder 2-vägs elektriska magnetventiler med både normalt stängda och normalt öppna modeller, med semi-direktverkande funktion. Dessa ventiler finns i 220/24 VAC och 24/12 VDC spänningar och är konstruerade med hus i industriell mässing eller rostfritt stål 304 och viton-tätningsmaterial. Med en högkvalitativ spole styr denna magnetventil effektivt öppningen och stängningen av membranet på under 1 sekund för exakt flödeskontroll. Lämplig för olika medietyper såsom luft, vatten, olja, naturgas, bensin, dieselbränsle, fotogen och lågviskösa vätskor (mindre än 20 centistoke), är denna ventil konstruerad för tillförlitlig prestanda.
FUNKTIONER
ANVÄNDNING
POLARIT
När man arbetar med ventiler utrustade med två ledningar är en viktig egenskap att notera deras polaritet - okänslig design. Detta innebär att ventilen kommer att aktiveras korrekt oavsett vilken terminal varje ledning är ansluten till. Huruvida en ledning är ansluten till den positiva (+) eller negativa (-) terminalen spelar ingen roll för ventilens funktion. Det är dock viktigt att vara medveten om att vissa ventilenheter har en extra jordledning. För att avgöra om din ventil har en jordledning måste du öppna kontakten. För ventiler med jordledning är korrekt jordning avgörande.
SPECIFIKATIONER
| Modell | USS-YSV00121 | Stämpla | U.S. Solid |
|---|---|---|---|
| Storlek | 2" | Flödesöppning | 50 mm |
| Ventilmaterial | Mässing | Packning / Membran / Tätning | VITON |
| Nominell spänning | AC 24V ± 10% | Nuvarande | 0,92 A |
| Effektklassning | 22 VA | Operationstyp | Pilot |
| Skyddsnivå | IP65 | Flödesvärde | 48 hk |
| Driftstryckområde | 4,4–232 PSI (0,3–16 bar) | Driftstemperatur | -22°F ~ 302°F |
| Trådtyp | NPT/G | Driftstillstånd | Normalt stängt |
Ventilegenskaper
Inträngningsskyddsklass:
Ventilerna har en inträngningsskyddsklass på IP65. Den första siffran 6 indikerar fullständig dammtäthet. Den andra siffran 5 betyder skydd mot vattenstrålar från alla riktningar. De är lämpliga för en mängd olika komplexa miljöer och motstår effektivt inträngning av damm och vatten för att säkerställa tillförlitlig drift.
Vanliga frågor
1. Vad är den här ventilens vattentäthetsklassning?
Motorns hölje är klassat som IP65 för intrångsskydd. Om den installeras permanent utomhus rekommenderas det att placera den under ett skydd eller i en skyddande låda för att förhindra långvarig exponering för regn.
2. Kan dessa magnetventiler användas kontinuerligt under längre perioder?
Dessa ventiler bör vara strömförande i mindre än 8 timmar. Även om de flesta inte överstiger 18 W effekt, är spolarna i ett slutet utrymme och kan brinna ut om de är strömförande för länge. Vi rekommenderar att du använder en datorfläkt för att hålla spolen sval om kontinuerlig drift är nödvändig.
3. Hur länge bör du vänta mellan två på varandra följande femtimmarsanvändningar av vår magnetventil?
Det rekommenderas att tillåta cirka 20 minuters kylningstid mellan två på varandra följande 5-timmarsdriftsessioner. Den exakta kyltiden kan variera beroende på omgivningstemperatur och driftsförhållanden.
4. Kan detta användas för dricksvatten?
NEJ. Denna ventil är tillverkad av mässing, som innehåller bly, och bör inte användas för dricksvatten.
5. Kan den användas utomhus?
Även om magnetventilerna har en IP65-klassning, vilket gör dem motståndskraftiga mot vattenstänk, rekommenderas det att innesluta ventilen i ett skyddande hölje om den installeras permanent utomhus för att säkerställa långvarig hållbarhet.
Ladda ner användarmanualen here.
