Introduktion

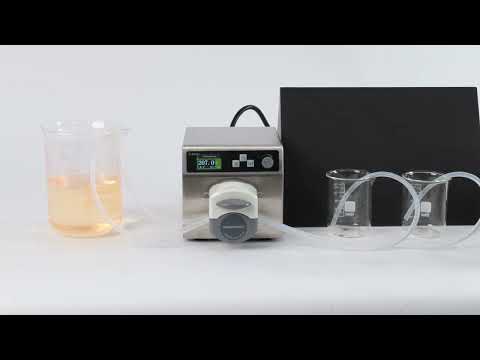

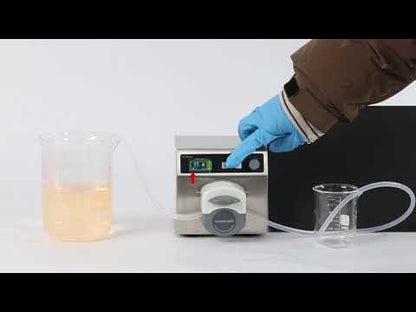

ST-HandyPump har ett hölje i 304 rostfritt stål som är rostfritt och GMP-kompatibelt. Den levereras med en OLED-skärm som visar hastighet och driftsstatus i realtid, med digital hastighetsjusteringsknapp. Pumpens externa styrning använder standardkopplingsblock för enkel industriell integration, och dess stapelbara design gör att flera enheter kan placeras tillsammans för att spara utrymme.
Drivenheten stöder pumphuvuden i HandyPump-serien, inklusive enkanals HandyPump01 (0,0033–365,69 ml/min) och tvåkanals HandyPump02 (0,0033–190,76 ml/min per kanal), som var och en kräver silikonslangar i olika storlekar för optimal prestanda.
Användningsområden
Funktioner
- Flödeshastighetsområde: HandyPump01 (0,0033–365,69 ml/min) och HandyPump02 (dubbelkanalig, 0,0033–190,76 ml/min per kanal)
- OLED-display: Aktuell hastighet & Statusövervakning med intuitiv vredjustering (0,1–300 rpm)
- Hölje i 304 rostfritt stål: Korrosionsbeständig, stapelbar design för platsbesparande inställningar
- Stegmotor med sluten slinga: Kompakt, tystgående och med minimal vibration
- Kommunikationsgränssnitt: RS232 och RS485 för sömlös integration
- Bred spänningsingång (AC110V–240V): Universell strömkompatibilitet
- Användarvänliga funktioner: Avstängningsminne och rotationsomvändning med en knapptryckning
- Flexibla kontrollalternativ: Stöder flera externa kontrollmetoder
Modell
| Produktmodell | Drivmodell | Pumphuvudmodell | Antal kanaler | Flödeshastighetsområde | Slang |
| USS-PP01001 | ST-HandyPump | Handypump01 | 1 | 0,0033–365,69 ml/min | 13#, 14#, 19#, 16#, 25# |
| USS-PP01002 | Handypump02 | 2 | 0,0033–190,76 ml/min | 13#, 14#, 19#, 16# |
*Obs! Ditt valda kanalantal (1 eller 2) avgör automatiskt den erforderliga pumphuvudkonfigurationen (HandyPump01 eller HandyPump02) och motsvarande slang-/flödesspecifikationer.
Packlista
| Om HandyPump01 (1 kanal) | ST-Handypump Drive x 1 | Om HandyPump02 (2 kanaler) | ST-Handypump Drive x 1 |
| Handypump01 Pumphuvud x 1 | Handypump02 Pumphuvud x 1 | ||
| Instruktionsmanual för drivning x 1 | Instruktionsmanual för drivning x 1 | ||
| Bruksanvisning för pumphuvud x 1 | Bruksanvisning för pumphuvud x 1 | ||
| Strömkabel x 1 | Strömkabel x 1 | ||
| 13#, 14#, 19#, 16#, 25# - 1 st styck × 2m | 13#, 14#, 19#, 16# - 1 st styck × 2m |
*För att se hela tabellen på mobilen, svep åt vänster eller höger på skärmen.
Tekniska data
| Visa | OLED | Kontrollera | Knopp och knapp |
| Motortyp | Stegmotor med sluten slinga | Kommunikation | RS232, RS485 |
| Höljets material | 304 rostfritt stål | IP-hastighet | IP31 |
| Hastighetsområde | 0,1–300 varv/min, justerbar | Strömförsörjning | AC110V-240V |
| Hastighetsupplösning | 0,1 varv/min | Energiförbrukning | ≤75W |
| Extern hastighetskontrollsignal | 0–5 V (standard); 0–10 V, 4–20 mA (valfritt) | Nettovikt (drivning) | 6,44 pund |
*För att se hela tabellen på mobilen, svep åt vänster eller höger på skärmen.
Försiktighetsåtgärder
1. Skärmen lyser inte när strömbrytaren slås på
Kontrollera om strömkabeln är korrekt och säkert ansluten./Bekräfta att det finns strömförsörjning./Kontrollera om säkringen är skadad.
2. Pumphuvudet roterar inte när startknappen trycks in
Kontrollera om pumphuvudets skruvar är åtdragna./Kontrollera om det finns några främmande föremål som blockerar pumphuvudets rullar./Kontrollera om rullagerna är allvarligt korroderade och inte kan rotera (kontrollera efter avstängning)./Bekräfta om maskinen är i externt styrläge (se instruktionerna för extern styrning).
3. Ingen vätskeöverföring under drift
Kontrollera om den installerade slangen är kompatibel med pumphuvudet./Bekräfta om det finns tillräckligt med vätska vid inloppet (vätskenivån ovanför rörinloppet)./Kontrollera om det finns några skador eller läckage i röret och byt ut eller täta det./Kontrollera om något fast material blockerar röret.
4. Faktisk vätskeutgång matchar inte det förinställda värdet
Kontrollera om slanginställningarna för pumphuvudet matchar den faktiska installationen och användningen./Om extern styrning används, bekräfta om den externa styrsignalen är komplett eller har dämpning.
Alla alternativ
| Pekskärm | Produktmodell | Drivmodell | Pumphuvudmodell | Antal kanaler | Väggtjocklek | Hastighet (varv/min) | Flödeshastighetsområde (ml/min) | Lämplig slang | Höljets material | Energiförbrukning |
| Inga | USS-PP01001 | ST-HandyPump | Handypump01 | 1 | 0,1–300 | 0,0033–365,69 | 13#, 14#, 19#, 16#, 25# | 304 SS | 75W | |
| USS-PP01002 | Handypump02 | 2 | 0,0033–190,76 | 13#, 14#, 19#, 16# | ||||||
| USS-PP01003 | BT100N | Enkelpump | 1 | 1,6 mm | 0,1–150 | 0,0053-645 | 13#, 14#, 19#, 16#, 25#, 17#, 18# | Metallpulverlackerad | 50W | |
| USS-PP01004 | Enkelpump | 2,4 mm | 0,18–270 | 15#,24# | ||||||
| USS-PP01005 | AMC1(10) | 1 | 0,0002-48 | 1×1,2×1,2,4×0,8 | ||||||
| USS-PP01006 | AMC2(10) | 2 | ||||||||
| USS-PP01007 | AMC3(10) | 3 | ||||||||
| USS-PP01008 | BT300N | Enkelpump | 1 | 1,6 mm | 0,1–350 | 0,0053-1505 | 13#, 14#, 19#, 16#, 25#, 17#, 18# | |||
| USS-PP01009 | Enkelpump | 2,4 mm | 0,18-956 | 15#,24# | ||||||
| USS-PP01010 | BT600N | Enkelpump | 1 | 1,6 mm | 0,1–600 | 0,0053-2580 | 13#, 14#, 19#, 16#, 25#, 17#, 18# | |||
| USS-PP24 | M6-3L | DZ25-3L | 1 | 0,1–600 | 0,211–3600 | 15#, 24#, 35#, 36# | 304 SS | 80W | ||
| USS-PP93 | DZ25-3L | 2 | ||||||||
| USS-PP25 | M6-6L | DZ25-6L | 1 | 0,3–6000 | 180W | |||||
| USS-PP01011 | M6-12L | YZ35 (PPS) | 1 | 0,69–12000 | 73#,82# | 300W | ||||
| USS-PP01012 | YZ35-II | |||||||||
| Ja | USS-PP27 | F6-3L | Enkelpump | 1 | 0,1–600 | 0,0053-2580 | 13#, 14#, 19#, 16#, 25#, 17#, 18# | 50W |
