مقدمة
يوفر صمام الملف اللولبي هذا، الذي يعمل بتحكم يدوي، تحكمًا موثوقًا بالسوائل والغازات في التطبيقات التي تتطلب فروق ضغط منخفضة أو معدلات تدفق عالية. عند تشغيله، يُفعّل الملف اللولبي فتحةً تجريبية، مستخدمًا ضغط النظام لتحريك الصمام الرئيسي لضمان تشغيل فعال بأقل قدر من الطاقة.
مثالي لمشاريع "اصنعها بنفسك"، وأنظمة الري، والتناضح العكسي، ومعالجة المواد الكيميائية القاسية، والتحكم في غاز البروبان، يضمن هذا الصمام أداءً ثابتًا حتى في ظل ضغط مدخل منخفض. تصميمه الموفر للطاقة لا يتطلب سوى نبضات طاقة قصيرة لتغيير الأوضاع.
التطبيقات
سمات
- تشغيل تجريبي : يستخدم ضغط النظام للتحكم في التدفق العالي، وهو موفر للطاقة.
- مغلق عادة: مغلق عندما لا يكون مزودًا بالطاقة، ويفتح عندما يكون مزودًا بالطاقة.
- الحد الأقصى للضغط المتوسط: 232 رطل/بوصة مربعة (1.6 ميجا باسكال) - يتجاوز صمامات الملف اللولبي الصلبة القياسية الأمريكية (المصنفة عادةً عند 145 رطل/بوصة مربعة/1.0 ميجا باسكال).
- خيوط NPT (3/4 بوصة): خيوط مدببة قياسية لأنابيب الولايات المتحدة، مما يضمن إحكام الغلق باستخدام شريط تفلون .
- مادة جسم الصمام: مصنوع من نحاس متين. غير مناسب لمياه الشرب.
- وقت استجابة سريع: يفتح/يغلق في أقل من ثانية، مع عمر افتراضي يزيد عن مليون دورة عند صيانته بشكل صحيح.
- ختم فيتون: يتميز هذا الصمام بختم فيتون متين، ويمكنه تحمل درجات الحرارة العالية ومقاومة المواد الكيميائية والسوائل المسببة للتآكل مثل البنزين والزيوت والديزل ومواد التشحيم.
دليل المستخدم
لمعرفة كيفية استخدام هذا المنتج، يرجى الرجوع إلى دليل المستخدم .
البيانات الفنية
| نموذج | USS2-00062 | حجم المنفذ | 3/4 بوصة | ||
| نوع الخيط | معاهدة حظر الانتشار النووي | مادة الجسم | نحاس | ||
| نوع العملية | طيار | نوع الأسلاك | سلك الرصاص | ||
| وضع التشغيل | مغلق عادة | فتحة التدفق | 20 ملم | ||
| قيمة التدفق | 7.6 حصان | الحشية/الحجاب الحاجز/الختم | فيتون | ||
| وقت التشغيل | ≤1 ثانية | الجهد المقدر | تيار متردد 110 فولت، ± 10% | ||
| تصنيف IP | IP65 | قوة | 10 فولت أمبير | ||
| درجة حرارة التشغيل | 14 درجة فهرنهايت - 248 درجة فهرنهايت (-10 درجة مئوية - 120 درجة مئوية) | اللزوجة السائلة المناسبة | 20 سنتًا أدناه | ||
| ضغط التشغيل | 0-232 رطل لكل بوصة مربعة (0.01-1.6 ميجا باسكال) | وسائل الإعلام المناسبة | الهواء، الماء، النفط، الغاز الطبيعي، وقود الديزل، الكيروسين، الخ. | ||

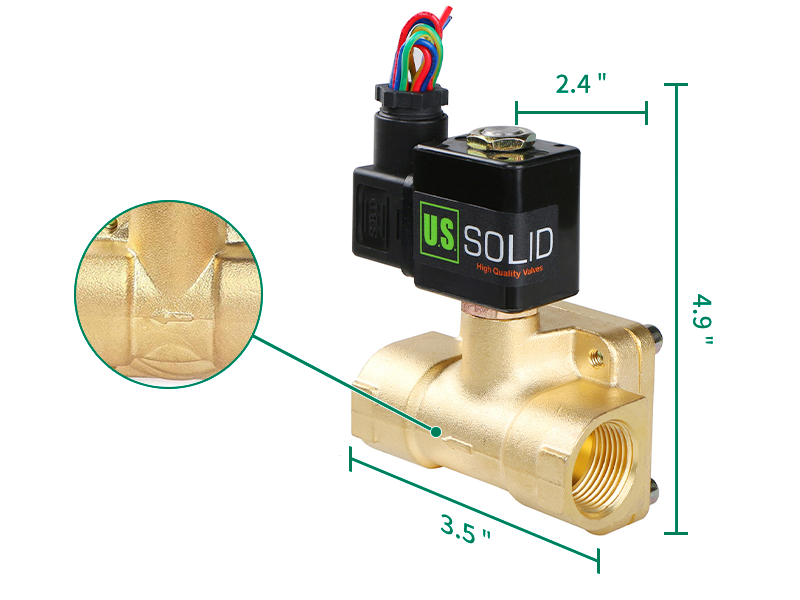

| الوزن الصافي | 2.09 رطل | أبعاد المنتج | 4.88 بوصة × 3.54 بوصة × 2.36 بوصة | ||
*لمشاهدة الجدول كاملا على الهاتف المحمول، يرجى التمرير إلى اليسار أو اليمين على الشاشة.
مبدأ التشغيل
- تعمل صمامات الملف اللولبي ذات التأثير المباشر باستخدام القوة الكهرومغناطيسية لرفع المكبس مباشرةً عند تنشيطه، مما يسمح بالتدفق، بينما يُعيده زنبرك إلى وضع الإغلاق عند فصله. تتميز هذه الصمامات بتصميم بسيط واستجابة سريعة، ولكنها تقتصر على تطبيقات الضغط المنخفض والتدفق المنخفض، بما في ذلك أنظمة التفريغ.
- تعمل صمامات الملف اللولبي التي تعمل بالتوجيه عن طريق فتح صمام توجيه صغير عند تنشيطه، والذي يستخدم ضغط النظام لتشغيل الصمام الرئيسي. عند فصل الطاقة، يُغلق الصمام التوجيهي ويُعاد ضبط الصمام الرئيسي. يُمكّن هذا التصميم من التحكم بكفاءة في أنظمة الضغط العالي والتدفق الكبير مع الحد الأدنى من استهلاك الطاقة، مع أنه يتطلب الحد الأدنى من ضغط التشغيل للعمل بشكل صحيح.
التعليمات
المشكلة 1: ما هي مادة الختم، VITON أم NBR، الأكثر ملاءمة للاستخدام مع البنزين أو الكيروسين أو غيرها من المنتجات البترولية؟
فيتون. يُعد الخيار الأمثل لمقاومته الممتازة لدرجات الحرارة العالية والمواد الكيميائية والوقود. في التطبيقات طويلة الأمد أو الشاقة، يتفوق فيتون على مطاط NBR.
المشكلة 2: هل يمكن استخدام صمامات الملف اللولبي هذه بشكل مستمر لفترات طويلة؟
يجب تشغيل هذه الصمامات لمدة تقل عن 8 ساعات . مع أن معظمها لا تتجاوز طاقته 18 واط، إلا أن الملفات محصورة في منطقة محدودة وقد تحترق إذا تم تشغيلها لفترة طويلة. نوصي باستخدام مروحة كمبيوتر للحفاظ على برودة الملف إذا كان التشغيل المستمر ضروريًا.
المشكلة 3: ما هي المدة التي يجب عليك الانتظارها بين استخدام صمام الملف اللولبي الخاص بنا مرتين متتاليتين لمدة خمس ساعات؟
يُنصح بترك فترة تبريد لمدة ٢٠ دقيقة تقريبًا بين جلستي تشغيل متتاليتين مدة كل منهما خمس ساعات. قد تختلف مدة التبريد الدقيقة حسب درجة الحرارة المحيطة وظروف التشغيل.
المشكلة رقم 4: ما هي المدة التي يستمر فيها صمام الملف اللولبي؟
مع عمر افتراضي يزيد عن مليون دورة عند صيانته بشكل صحيح، قد يختلف العمر الافتراضي الفعلي اعتمادًا على عوامل مثل ظروف التشغيل ونوع السائل والضغط ودرجة الحرارة وممارسات الصيانة.
المشكلة رقم 5: هل يمكن استخدام هذا لمياه الشرب؟
لا. صمام الملف اللولبي هذا مصنوع من النحاس، والذي يحتوي على الرصاص، ولا ينبغي استخدامه لمياه الشرب.
المشكلة 6: هل يمكن استخدامه في الهواء الطلق؟
على الرغم من أن صمامات الملف اللولبي تتمتع بتصنيف IP65، مما يجعلها مقاومة لرذاذ الماء، فمن المستحسن وضع الصمام في غلاف واقٍ إذا تم تركيبه بشكل دائم في الهواء الطلق لضمان المتانة على المدى الطويل.
المشكلة 7: ماذا يشير إليه السهم الموجود على جسم الصمام؟
يشير السهم الموجود على الصمام إلى اتجاه التدفق. معظم صمامات الصلب الأمريكية أحادية الاتجاه، أي أنها مصممة للعمل بشكل صحيح فقط عندما يتدفق السائل في اتجاه السهم. في حال تركيبها في الاتجاه المعاكس، قد لا يعمل الصمام بشكل صحيح (على سبيل المثال، قد لا يغلق صمام مغلق عادةً).
المشكلة 8: ما الفرق بين NC (مغلق عادة) و NO (مفتوح عادة)؟
- مغلق عادةً (NC): يبقى الصمام مغلقًا عند انقطاع التيار الكهربائي، ولا يفتح إلا عند تشغيله. مثالي للتطبيقات المغلقة الآمنة.
- مفتوح عادةً (NO): يبقى الصمام مفتوحًا عند انقطاع التيار الكهربائي، ويُغلق فقط عند تشغيله. مثالي للتطبيقات المفتوحة الآمنة.
الأسلاك
قطبية
بالنسبة للصمامات ذات السلكين، سيعمل الصمام بغض النظر عن الطرف المتصل به كل سلك (+ أو -). بعض الوحدات، مثل تلك الموضحة على اليسار، مزودة بسلك تأريض. افتح الموصل وابحث عن رمز التأريض الموضح في زاوية الشكل. بالنسبة للصمامات ذات السلك التأريض، يُرجى التأكد من تأريض الصمام. بالنسبة للسلكين الآخرين، سيعمل الصمام بغض النظر عن الطرف المتصل به كل سلك (+ أو -).
احتياطات
- من المستحسن تصفية السائل قبل الاستخدام لمنع الشوائب من سد الصمام، مما قد يؤدي إلى إغلاق غير كامل.
- اتجاه التدفق: أثناء التركيب، تأكد من محاذاة السهم الموجود على جسم الصمام مع اتجاه تدفق السائل. إذا كان الضغط العكسي ممكنًا، ركّب صمام فحص لمنع التدفق العكسي.
- لضمان الأداء الأمثل وإطالة عمر صمام الملف اللولبي، ركّبه أفقيًا بحيث يكون الملف متجهًا رأسيًا لأعلى. تجنب توجيه الملف رأسيًا أو للخلف.
- يُولّد صمام الملف اللولبي حرارةً أثناء التشغيل. تجنّب ملامسته المباشرة بيديك.
- يجب تنظيف صمامات الملف اللولبي التي كانت خارج الخدمة لفترة طويلة لإزالة أي شوائب متراكمة أو تكثيف قبل الاستخدام.
- لضمان إحكام الختم، استخدم دائمًا شريط تفلون عند توصيل خيوط NPT.
* هام: تشير علامات الاختيار (√) إلى الملاءمة الشرطية فقط؛ وتشير علامات (×) إلى عدم التوافق التام.
