مقدمة
تُعد صمامات الكرة الآلية قطعةً أساسيةً في العديد من التطبيقات. يفتح هذا الطراز ويغلق في غضون 3-5 ثوانٍ، ويبقى في موضعه الجديد دون استهلاك طاقة تُذكر. وهذا فرقٌ رئيسي بين صمامات الكرة الآلية والعديد من صمامات الملف اللولبي. تُزوّد معظم صمامات الملف اللولبي بالطاقة باستمرار عند وضعها في موضع جديد، بينما تُستهلك صمامات الكرة الآلية الطاقة فقط عند الانتقال من وضع الفتح إلى الإغلاق، أو العكس.
يعمل وضع عكس القطبية ثنائي الأسلاك بآلية دقيقة: لفتح الصمام، يُوصَل السلك الأحمر بالطرف الموجب، والسلك الأسود بالطرف السالب. وبالعكس، يُعيد عكس القطبية الصمام إلى وضع الإغلاق. لن يُغيّر فصل أحد السلكين أو كليهما حالة الصمام، بل سيحافظ على وضعه الحالي.
صمام الكرة المصنوع من الفولاذ المقاوم للصدأ حاصل على شهادة NSF ، مما يعني أنه يمكنك تثبيته في خط أنابيب مياه الشرب.
سمات
التطبيقات
أداء التشغيل
عندما يتم تنشيطه
|
عند عكسها
|
تحديد

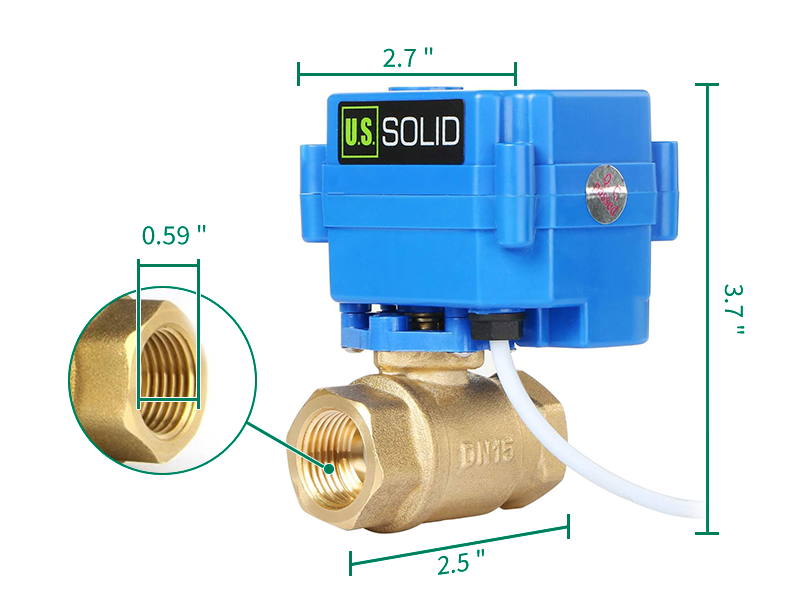

| نموذج | يو إس إس-MSV00012 | ماركة | الولايات المتحدة الصلبة |
|---|---|---|---|
| مقاس | 1/2 بوصة | نوع الأسلاك | سلكان معاكسان للقطبية |
| مادة الصمام | نحاس | ختم الكرة | مادة البولي تترافلوروإيثيلين |
| وقت التشغيل | 3 - 5 ثواني | جهد العمل | 9 - 24 فولت تيار مستمر |
| أقصى قوة | 2 واط | أقصى عزم دوران | 2 نيوتن متر |
| أقصى ضغط متوسط | 1.0 ميجا باسكال | نطاق درجة الحرارة لوسط التدفق | من 0 درجة مئوية إلى 90 درجة مئوية |
| متوسط العمر المتوقع | من 80,000 إلى 100,000 دورة | نوع التجويف | ممتلىء |
| نوع الخيط | معاهدة حظر الانتشار النووي | حالة التشغيل | مغلق عادة |
| نطاق درجة الحرارة المحيطة | من -10 درجة مئوية إلى 40 درجة مئوية | تصنيف العلبة | IP65 |
التعليمات
1. ما هو تصنيف مقاومة الماء لهذا الصمام؟
غلاف المحرك مُصنَّف بتصنيف IP65 لحماية من دخول الماء. في حال تركيبه بشكل دائم في الهواء الطلق، يُنصح بوضعه تحت غطاء أو في صندوق واقٍ لمنع تعرضه للمطر لفترات طويلة.
2. ما هو الفرق بين NC (مغلق عادة) و NO (مفتوح عادة)؟
في صمام NC، يُغلق الصمام بدون طاقة ويُفتح عند تشغيله. على العكس، في صمام NO، يُفتح الصمام بدون طاقة ويُغلق عند تشغيله، مما يعيق تدفق السوائل أو الغازات.
3.ما هو الفرق بين المنفذ الكامل والمنفذ القياسي؟
في صمام المنفذ الكامل، يكون القطر الداخلي للصمام مساويًا لقطر الأنبوب المتصل به. أما في صمام المنفذ القياسي، فيكون القطر الداخلي للصمام أصغر من حجم الأنبوب.
4. هل يمكن استخدامه لمياه الشرب؟
لا. قد يُعرّضك هذا المنتج لمواد كيميائية، بما في ذلك الرصاص، المعروف في ولاية كاليفورنيا بأنه يُسبب السرطان والعيوب الخلقية أو غيرها من الأضرار التناسلية.
5. بالنسبة لصمامات العودة التلقائية، ما هو الحد الأدنى للوقت المطلوب لتخزين الكهرباء لتمكين الإغلاق عند انقطاع التيار الكهربائي؟
لضمان وظيفة إعادة الضبط التلقائي عند انقطاع الطاقة، من الضروري تشغيل الجهاز لمدة دقيقة تقريبًا لشحن المكثف في صمامات الكرة الآلية ثنائية الأسلاك ذات الإرجاع التلقائي.
6. هل يمكن استخدام هذا الصمام للبروبان؟
نعم، صمامات الكرة الآلية الخاصة بنا مناسبة للاستخدام مع غاز البروبان.
تحذير
1. بالنسبة للطرازات ثنائية الأسلاك ذات القطبية العكسية وثلاثية الأسلاك، يُفصل التيار الكهربائي عن الصمام عند فتحه أو إغلاقه بالكامل. قد تستهلك بعض الطرز الأخرى قدرًا ضئيلًا من الطاقة عند فتحه بالكامل، بينما يستهلك الطراز خماسي الأسلاك الطاقة عند إغلاقه للحفاظ على تشغيل مصابيح المؤشر. يُرجى مراجعة ورقة المواصفات لمزيد من المعلومات.
٢. الصمامات الموضحة في هذه الورقة غير مصممة للتشغيل اليدوي. محاولة فتح الصمام أو إغلاقه يدويًا قد تؤدي إلى تلفه أو إصابته.
٣. فقط موديلات الإرجاع التلقائي ستعود إلى وضع الإغلاق في حالة انقطاع التيار الكهربائي. أما باقي الموديلات فستبقى في وضعها الحالي. إذا كنت قلقًا بشأن هذا، فننصحك بشراء موديل إرجاع تلقائي.
4. في حين أن صمامات الكرة الآلية تتمتع بتصنيف IP65، مما يجعلها مقاومة لرذاذ الماء، فمن المستحسن وضع الصمام في غلاف واقٍ إذا تم تركيبه بشكل دائم في الهواء الطلق لضمان المتانة على المدى الطويل.
٥. صُممت هذه الصمامات بخصائص تحديد الطاقة، مما يسمح بتشغيلها باستمرار دون خطر ارتفاع درجة حرارتها. مع ذلك، يُرجى التأكد دائمًا من التركيب السليم والالتزام بإرشادات الشركة المصنعة لضمان التشغيل الآمن.
سمات الصمام
الدول التشغيلية:
مغلق عادة: يغلق الصمام عند انقطاع الطاقة ويفتح عند تشغيل الطاقة.
مفتوح عادة: يكون الصمام مفتوحًا عند انقطاع الطاقة ويغلق عند تشغيل الطاقة.
أنواع المنافذ:
المنفذ الكامل: يحتوي على ممر داخلي واسع مما يؤدي إلى انخفاض مقاومة تدفق المياه.
المنفذ القياسي: يلبي متطلبات الاستخدام العادية.
الدخول - تصنيف الحماية:
تتمتع الصمامات بتصنيف حماية من دخول الغبار IP65. يشير الرقم الأول 6 إلى إحكام تام ضد الغبار، بينما يشير الرقم الثاني 5 إلى الحماية من نفثات الماء من أي اتجاه. وهي مناسبة لمجموعة متنوعة من البيئات المعقدة، حيث تقاوم بفعالية دخول الغبار والماء لضمان تشغيل موثوق.
مخططات الأسلاك
تنزيل دليل المستخدم هنا
