INTRODUKTION
Den U.S. Solid 1-1/2 tomme motoriserede kugleventil har et NSF-certificeret 304 rustfrit stålhus i 3 dele, der er korrosionsbestandigt og sikkert til drikkevand. Det boltede hus kan løsnes i tre dele, så den midterste kugle og PTFE-sæderne kan rengøres eller genmonteres i rækken uden at skære i røret. Den bruger et 5-leders automatisk returløb, normalt lukket design: aktiveres for at åbne, og ved strømsvigt driver en intern kondensator ventilen tilbage til den helt lukkede position for sikker afbrydelse, mens signalledningerne rapporterer åben eller lukket status til din PLC, controller eller panel. En øverste indikator viser ventilpositionen med et hurtigt blik, og en manuel overstyring med den medfølgende unbrakonøgle betjener ventilen manuelt under strømsvigt. Standardporten håndterer op til 1,0 MPa (145 psi) til drikkevands VVS, RV og fødevare- og drikkevareforsyning, filtrering, dosering samt vand- og luftledninger.
FUNKTIONER
ANVENDELSER
SPECIFIKATIONER
| Model | USS-MSV40093 | Mærke | U.S. Solid |
|---|---|---|---|
| Ventilmateriale | NSF-certificeret 304 rustfrit stål | Tætningsmateriale | PTFE-materiale |
| Portstørrelse | 1-1/2" | Åbne/lukke tid | 15 sekunder eller mindre |
| Arbejdsspænding | 12-24 V DC / 24 V AC | Maks. drejningsmoment | 50 Nm |
| Maks. arbejdstryk | 1,0 MPa (145 psi) | Medietemperatur | 2°C til 90°C (36°F til 194°F) |
| Omgivelsestemperatur | -15°C til 50°C (5°F til 122°F) | Levetid | 30.000 cyklusser |
| Standardtilstand | Normalt lukket | Ledningstype | 5-tråds automatisk retur |
| IP-klasse | IP67 | Boringstype | Standardport |
DIMENSIONER
Følgende dimensioner gælder for model JFMSV40093. Alle dimensioner er i mm, medmindre andet er angivet.
| Model | JFMSV40093 | Størrelse | 1-1/2" |
|---|---|---|---|
| EN | 126,4 mm | B | 105,8 mm |
| C | 88,8 mm | D1 ± 0,5 | 1-1/2" |
| d1 ± 0,5 | 38 mm | L1 ± 2 | 109 mm |
| L2 ± 1 | 22 mm | H1 ± 2 | 160,8 mm |
LEDNINGSVEJLEDNING

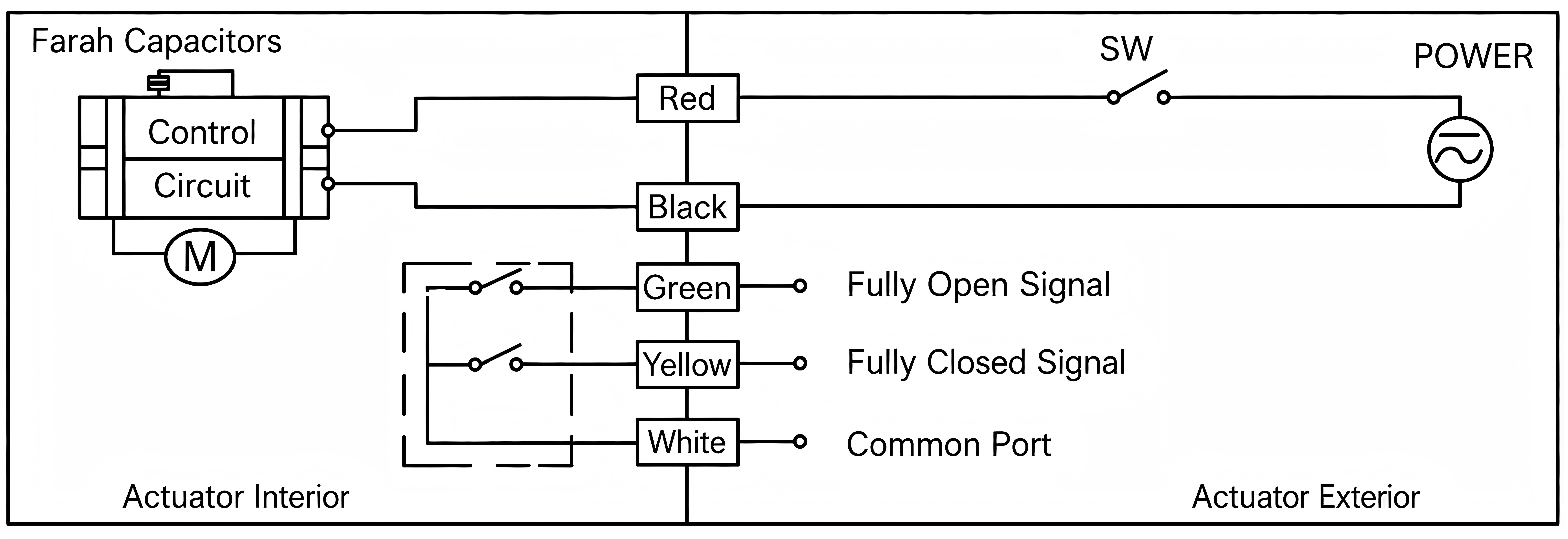

For den 5-leders automatiske retur, normalt lukkede aktuator, skal de røde og sorte ledninger tilsluttes den nominelle strømforsyning via den eksterne kontakt. Tænd for strøm-/kontrolkontakten for at åbne ventilen. Når strømmen afbrydes, returnerer den interne kondensator ventilen til den normalt lukkede position.
Den grønne ledning giver signalet om fuldt åben, den gule ledning giver signalet om fuldt lukket, og den hvide ledning er den fælles port til positionsfeedbackkredsløbet. Brug disse signalledninger til at overvåge ventilens position. Bekræft den nominelle spænding og terminaltildelingerne i forhold til brugermanualen før ledningsføring, og afbryd strømmen før installation eller service.
