INTRODUKTION

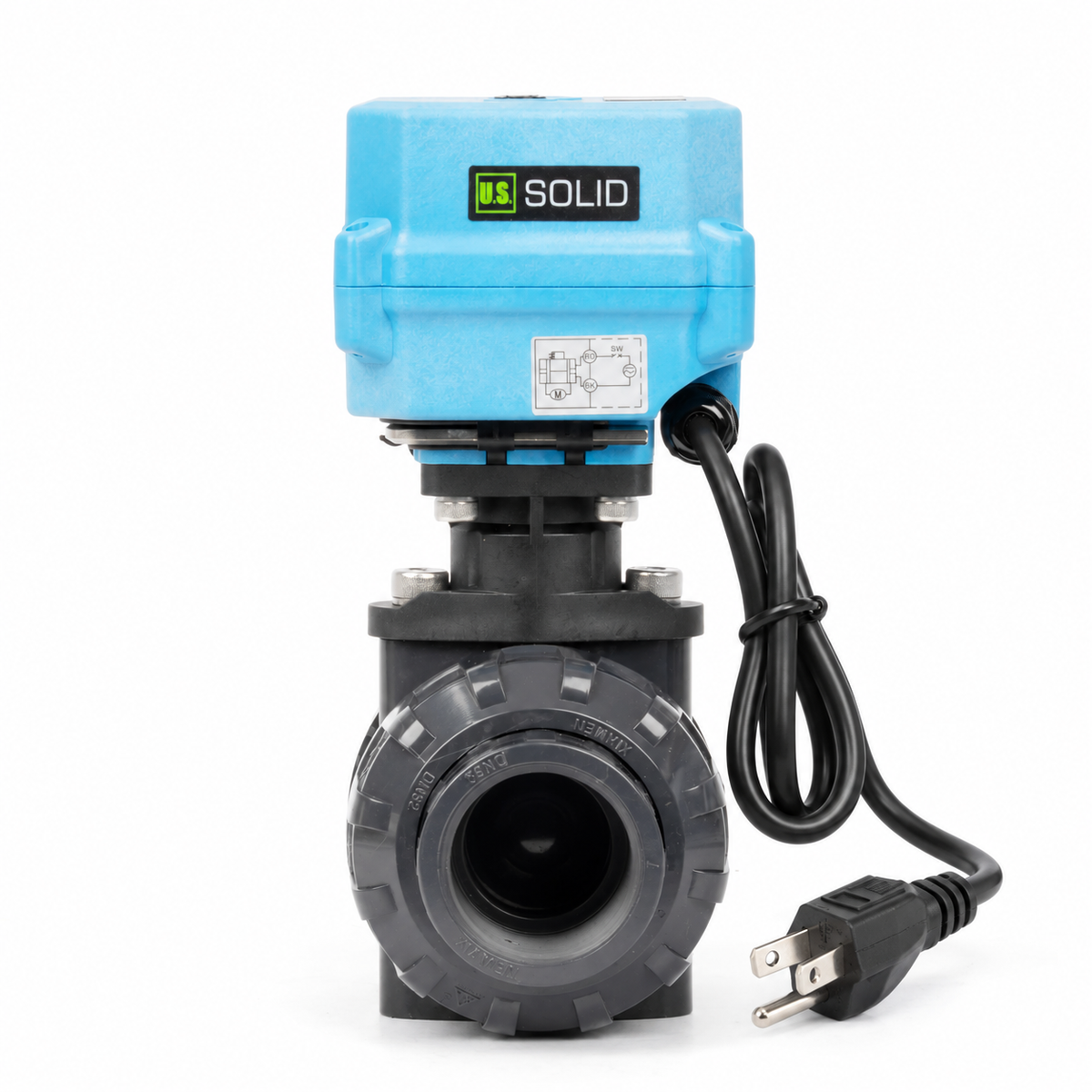

Den U.S. Solid UPVC motoriserede kugleventil kombinerer automatisk flowkontrol med et servicevenligt dobbelt koblingsdesign. Den er drevet af 110-230V AC og leveres med et amerikansk stik. Den åbner, når strømmen tilsluttes, og vender automatisk tilbage til lukket position, når strømmen afbrydes. Det korrosionsbestandige UPVC-hus har en fuld port-flowbane for at minimere begrænsninger, mens NPT gevindforbindelser integreres med matchende rør. Aktuatorens IP67-klassificerede kabinet beskytter de interne komponenter mod indtrængen af støv og vand. Aftagelige unionsforbindelser gør det nemt at fjerne ventilhuset for rengøring og inspektion uden at skære i de tilsluttede rør. En indbygget manuel overstyring giver kontrol, når der ikke er strøm, og positionsindikatoren giver en praktisk visuel reference til ventilens status. Denne SKU er 1-1/4 tommer NPT-versionen. Vælg en størrelse, der passer til dit rørsystem. Før brug skal du give den interne kondensator 1-2 minutters tændingstid, så den kan oplades og understøtte automatisk returnering. Følg de medfølgende instruktioner for installation og manuel betjening.
FUNKTIONER
FLERE DETALJER

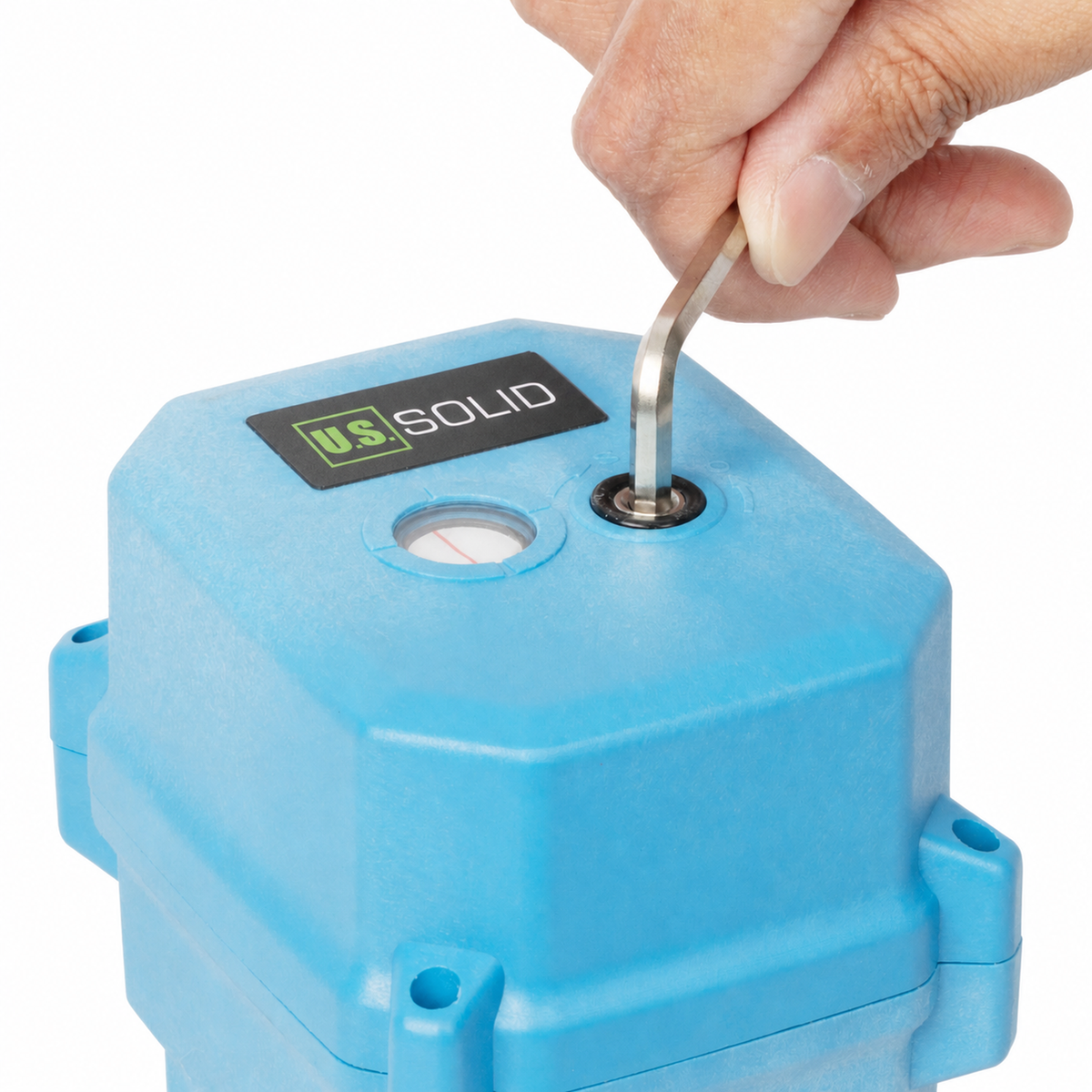

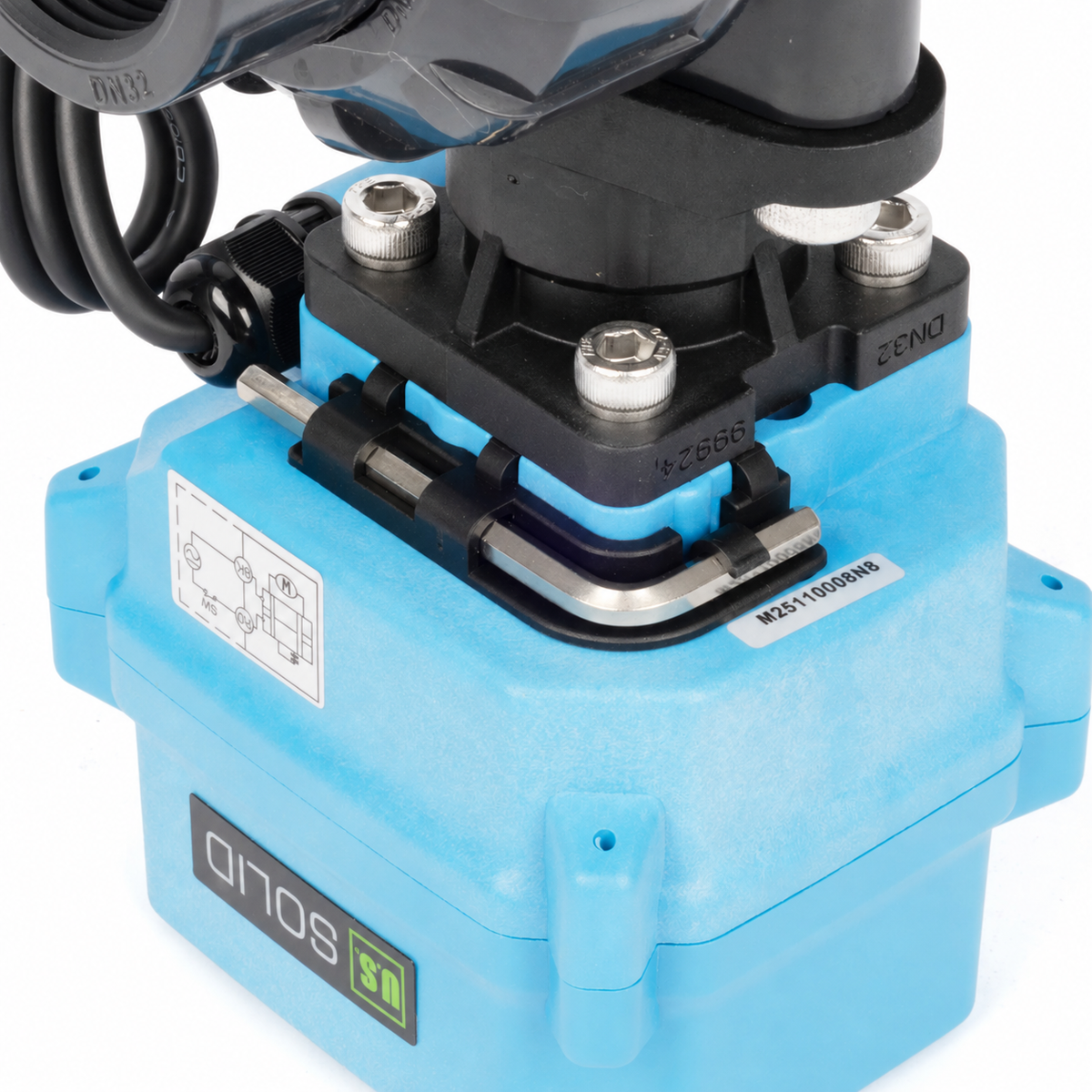

MANUEL OVERSKRIDNING

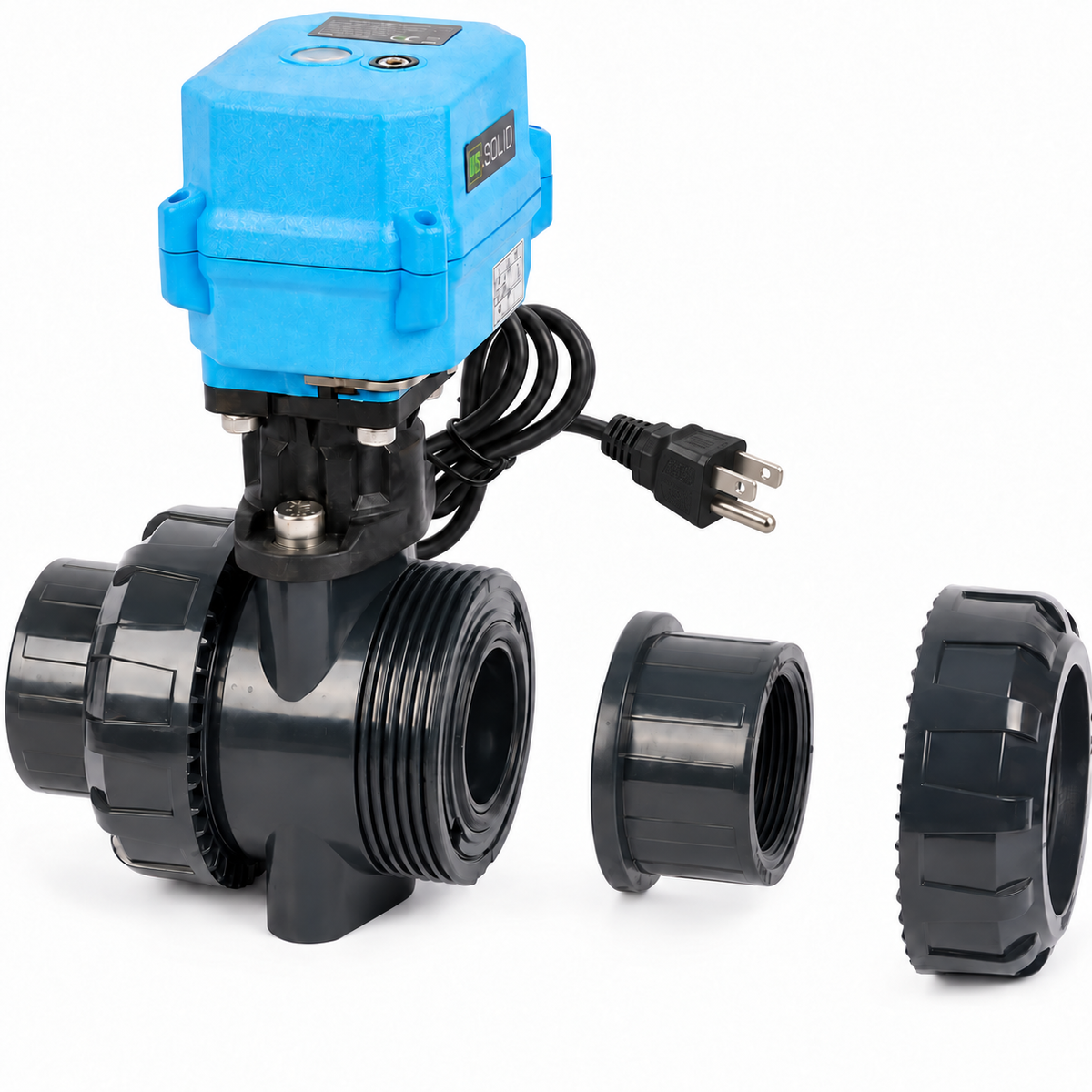

AFTAGBAR DESIGN
APPLIKATIONER
DRIFTSYDELSE
EFTER LEDNINGSTRÆKNING
AFBRYD LEDNINGSTRÆKNINGEN
SPECIFIKATIONER
| Model | USS-MSV50016 | Mærke | U.S. Solid |
| Størrelse | 1-1/4" | Ledningstype | Stik automatisk retur |
| Ventilmateriale | UPVC | Kapslingsklassificering | IP67 |
| Driftstid | ≤ 12 sekunder | Arbejdsspænding | AC 110-230V |
| Maksimal effekt | 36 W | Maks. drejningsmoment | 15 Nm |
| Maks. mellemtryk | < 10 bar | Temperaturområde for flowmedium | 2 ~ 55 ℃ |
| Forventet levealder | 70000 cyklusser | Boringstype | Fuld port |
| Driftstilstand | Normalt lukket | Omgivelsestemperaturområde | -15 ~ 50 ℃ |
| Ventilsæde | PTFE-materiale | O-ringtætning | EPDM |
| Manuel nulstilling inkluderet | Ja | Egnede medier | Luft, vand |
| Positionsindikator | Ja | Strømningsåbning | 32 mm |
CE-CERTIFICERET KVALITET & SIKKERHED
FAQ
1. Hvad er denne ventils vandtæthedsklassificering?
Motorhuset er klassificeret til IP67 for indtrængningsbeskyttelse. Hvis den installeres permanent udendørs, anbefales det at placere den under et tag eller i en beskyttelseskasse for at forhindre langvarig udsættelse for regn.
2. Hvad er forskellen mellem N.C. (normalt lukket) og N.O. (Normalt åben)?
I en N.C.-ventil er den lukket uden strøm og åbner, når den aktiveres. Omvendt er den i en N.O.-ventil åben uden strøm og lukker, når den aktiveres, hvilket blokerer væske- eller gasstrømmen.
3. Hvad er forskellen mellem fuldport og standardport?
I en fuldportventil er ventilens indvendige diameter den samme som det rør, den er tilsluttet. I en standardportventil er ventilens indvendige diameter mindre end rørstørrelsen.
4. Kan dette bruges til drikkevand?
Specifikationerne angiver luft og vand som kompatible medier. Kontrollér gældende godkendelser, før ventilen bruges i drikkevandssystemer.
5. Hvad er den minimale tændingstid, der kræves for elektrisk lagring for at muliggøre lukning, når strømmen er slukket, for automatiske returventiler?
For at understøtte automatisk retur, skal den interne kondensator oplades i 1-2 minutter, før strømmen afbrydes.
6. Kan denne ventil bruges til propan?
Specifikationerne angiver luft og vand som kompatible medier. Propan er ikke angivet; bekræft kompatibilitet, før ventilen bruges med andre medier.
ADVARSEL
1. For 2-leder modeller med omvendt polaritet og 3-leder modeller er ventilen strømløs, når den er helt åben eller lukket. Andre modeller bruger muligvis en ubetydelig mængde strøm, når de er helt åbne, og 5-ledermodellen bruger energi, når den er lukket, for at holde indikatorlamperne i drift. Se specifikationsarket for detaljerede oplysninger.
Brug den indbyggede manuelle overstyring som beskrevet i produktvejledningen. Tving ikke aktuatoren eller ventilhuset manuelt.
3. Kun modeller med automatisk retur vender tilbage til lukket position i tilfælde af strømafbrydelse. Alle andre modeller forbliver i deres nuværende position. Hvis dette er et problem, kan du overveje at købe en model med automatisk retur.
4. Selvom de motoriserede kugleventiler har en IP67-klassificering, hvilket gør dem modstandsdygtige over for vandsprøjt, anbefales det at indkapsle ventilen i et beskyttende hus, hvis den installeres permanent udendørs, for at sikre langvarig holdbarhed.
5. Disse ventiler er designet med effektbegrænsende funktioner, der gør det muligt at drive dem kontinuerligt uden risiko for overophedning. Sørg dog altid for korrekt installation og overholdelse af producentens retningslinjer for at opretholde sikker drift.
Ventilegenskaber
Driftstilstande:
Normalt lukket: Ventilen er lukket, når strømmen er slukket, og åbner, når strømmen er tændt.
Normalt åben: Ventilen er åben, når strømmen er slukket, og lukker, når strømmen er tændt.
Porttyper:
Fuld port: Den har en bred indvendig passage, hvilket resulterer i lav vandstrømningsmodstand.
Standardport: Opfylder kravene til regelmæssig brug.
Indtrængningsbeskyttelsesklassificering:
Ventilerne har en indtrængningsbeskyttelsesklassificering på IP67. 6 i IP67 repræsenterer fuldstændig støvtæthed. 7 i IP67 angiver beskyttelse mod vandnedsænkning på op til 1 meter i 30 minutter. De er velegnede til en række komplekse miljøer og modstår effektivt indtrængning af støv og vand for at sikre pålidelig drift.
LEDNINGSSKEMAER
For at understøtte automatisk returnering skal den interne kondensator oplades i 1-2 minutter, før strømmen afbrydes.
KEMISK MODSTANDSTABEL FOR KUGLEVENTILER OG SIKKERHED
Download brugermanualen here.
