INTRODUKTION
Denne førsteklasses flowkontrolløsning integrerer en kraftig 3-delt kugleventil i rustfrit stål med en højtydende elektrisk aktuator. Den er konstrueret til pålidelighed og præcision og leverer en omfattende hardwarepakke til automatiserede systemer, der tilbyder overlegen holdbarhed, problemfri integration og forenklet vedligeholdelse i krævende industrielle miljøer.
FUNKTIONER
- Konstruktion i førsteklasses materialer: Ventilhuset er fremstillet af rustfrit stål af høj kvalitet 304 og er yderst korrosionsbestandigt, hvilket gør det velegnet til håndtering af svage syrer, svage baser, kemiske opløsningsmidler og vand.

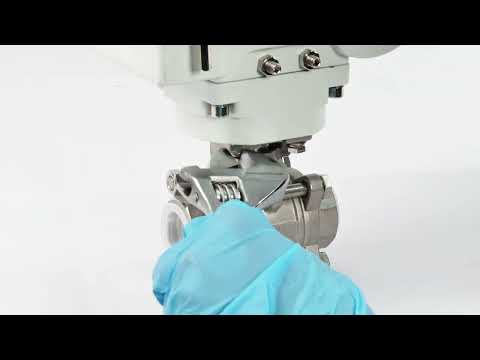

- Vedligeholdelsesvenligt 3-delt design: Den innovative 3-delte huskonstruktion muliggør problemfri vedligeholdelse i linjen. Interne komponenter kan rengøres eller udskiftes uden at afbryde rørene, hvilket reducerer nedetid og serviceomkostninger.
- Højtryks- og Fuldboringseffektivitet: Fuldboringskonfigurationen hjælper med at minimere trykfald og opretholde effektiv flowkapacitet i højtrykssystemer.
- Smart Automation Ready: Integrerede grænseafbrydere og positionsfeedback understøtter PLC-integration, fjernbetjening, realtidsovervågning og automatiseret drift.
- Pålidelighed med højt moment: En kompakt, kraftig motor leverer et stabilt moment på 50 Nm for pålidelig drift ved fuld port og faldtæt forsegling.
- Forbedret sikkerhed og Selvlåsende: Aktuatoren har en selvlåsende mekanisme for stabil drift og en manuel overstyringsport til kontrolleret indgriben under strømafbrydelser eller nødsituationer.
- Robust udendørs holdbarhed: Et pulverlakeret polyesteraluminiumshus giver modstand mod korrosion og barske vejrforhold.
- Avanceret kredsløbsbeskyttelse: Det interne printkort er behandlet med et beskyttende tætningsmiddel for at forhindre skader fra fugt, kondens og kortslutninger.
ANVENDELSER
LEDNINGSDIAGRAMMER
TYPE E: Modulerende type med integreret servocontroller
- Multi-signal modulerende styring: Accepterer 4-20 mA, 1-5V eller 0-10V DC indgangssignaler for automatisk at positionere ventilen ved den ønskede flowindstilling.
- Integreret elektronisk servocontroller: Den indbyggede servocontroller justerer kontinuerligt ventilpositionen som reaktion på det indgående styresignal.
- 4-20 mA positionsfeedback: Giver et 4-20 mA udgangssignal til kompatible PLC-, DCS- eller processtyringssystemer for at overvåge den faktiske ventilposition.
- Closed-Loop positionsregistrering: Et integreret 1 kΩ potentiometer giver positionsfeedback for nøjagtig og stabil modulering.
- AC-strømindgang: Bruger B1 (L) og B2 (N) terminaler til AC-strømforsyningstilslutning, som vist i ledningsdiagrammet.
SPECIFIKATIONER
| Model | USS-HDBV00031 | Mærke | U.S. Solid |
|---|---|---|---|
| Størrelse | 1/2" | Ledningstype | Type E: Modulerende type med integreret servocontroller |
| Ventilmateriale | 304SS | Kugletætning | PTFE-materiale |
| Driftstid | 20 sekunder | Arbejdsspænding | 110V AC |
| Maksimal effekt | 20 W | Maks. drejningsmoment | 50 Nm |
| Maks. mellemtryk | 1,6 MPa | Temperaturområde for flowmedium | -30°C til 180°C |
| Forventet levealder | 30.000 til 50.000 cyklusser | Boringstype | Fuld port |
| Trådtype | NPT | Driftstilstand | Forbliv i position |
| Omgivelsestemperaturområde | -30°C til 60°C | Kapslingsklassificering | IP65 |
ADVARSLER
- Strømafbrydelsesadfærd: Denne ventil forbliver i sin aktuelle position under strømafbrydelse. Den vender ikke automatisk tilbage til en forudindstillet position.
- Spændingstilpasning kræves: Forsyningsspændingen skal matche aktuatorens nominelle værdi nøjagtigt. Forkert spænding kan permanent beskadige enheden.
- Dedikeret strømkreds: Hver aktuator kræver sin egen sikringsbeskyttede strømforsyning. Tilslut ikke flere aktuatorer parallelt.
- Afbryd strømmen før service: Afbryd altid strømmen før ledningsføring, vedligeholdelse eller brug af manuel overstyring.
- IP65 Vejrbestandig: Velegnet til udendørs brug, men yderligere beskyttelse anbefales til permanente udendørs installationer.
- Lavt strømforbrug: Strøm bruges kun under åbning og lukning. Der forbruges ingen strøm, når den er helt åben eller helt lukket.
- Professionel installation anbefales: Installationen skal udføres af kvalificeret personale, der er bekendt med elektriske styresystemer.
Ofte stillede spørgsmål
1. Kan jeg betjene ventilen manuelt?

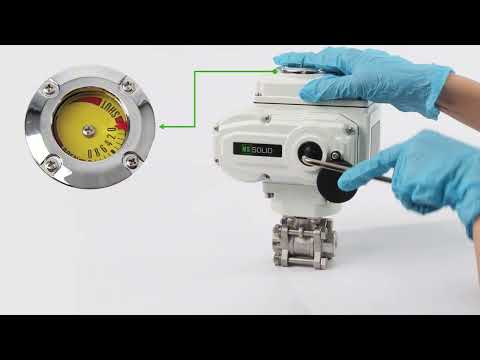

Svar: Ja. Aktuatoren har en manuel overstyring. Vi anbefaler at manuel cykling af ventilen før installation for at kontrollere problemfri drift og at bruge justeringsskruerne under idriftsættelse til at finjustere den åbne og lukkede position.
2. Kan denne ventil installeres udendørs?
A: Ja, afhængigt af modellens IP-klassificering. Selvom vores kraftige aktuatorer er vejrbestandige, anbefaler vi at bruge et beskyttelsesdæksel eller et ly til permanente udendørs installationer for at beskytte enheden mod direkte UV-eksponering og isdannelse.
3. Er denne ventil egnet til væsker eller partikler med høj viskositet?
A: Ja, afhængigt af momenthensyn. Ekstremt viskøse medier eller store partikler øger modstanden, så sørg for, at driftsmomentet forbliver inden for aktuatorens nominelle kapacitet for at forhindre stop.
4. Er det normalt, at aktuatoren føles varm under drift?
A: Ja. Aktuatoren kan føles varm under kontinuerlig drift. Hvis huset bliver for varmt at røre ved, skal du kontrollere, at den anbefalede driftscyklus og det omgivende temperaturområde på -30°C til 60°C ikke overskrides.
5. Kan jeg tilslutte flere aktuatorer parallelt på det samme kredsløb?
Svar: Nej. Hver motoriseret aktuator skal bruge sin egen dedikerede, sikringsbeskyttede strømforsyning for at sikre korrekt signalrespons og reducere risikoen for elektrisk interferens eller skade.
Download brugermanualen here
