Introduktion

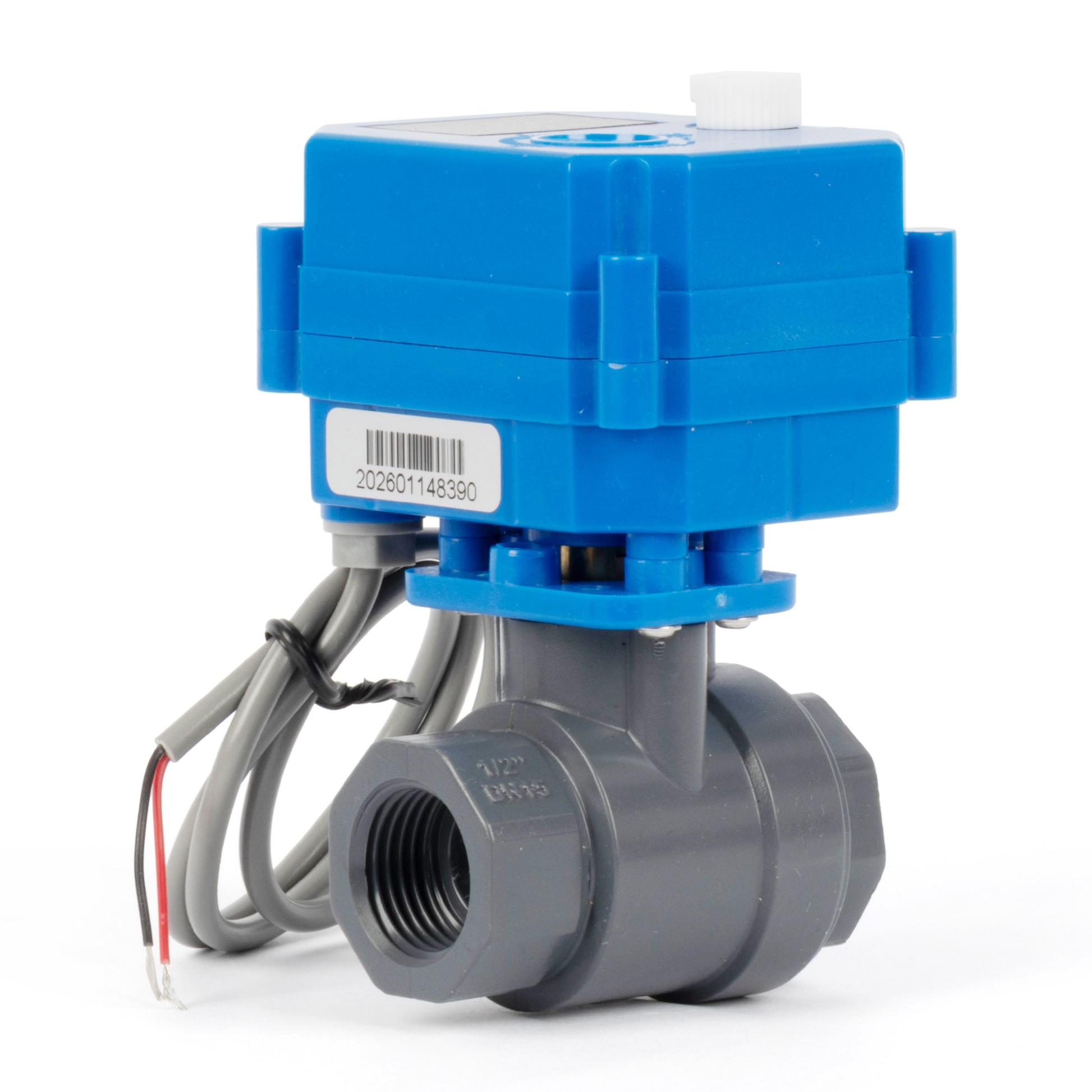

Vores serie af elektriske UPVC-kugleventiler er blevet opgraderet til at omfatte tre større størrelser: 1-1/4", 1-1/2" og 2". Disse større ventiler har en unik dobbelt union-forbindelse for exceptionel nem installation og vedligeholdelse. Rørmufferne er lavet efter en amerikansk standard og bruger en simpel opløsningsmiddelcementbinding, i modsætning til gevindskårne NPT- eller G-forbindelser. For andre tilslutningsstandarder, kontakt venligst vores kundeservice.
Disse ventiler har en 5-leder-konfiguration for forbedret kontrol og overvågning, men forbliver i en normalt lukket (NC) position. De bruger to ledninger til strømforsyningen (L/N) og tre dedikerede ledninger til kontrol og signalfeedback. Denne konfiguration giver tovejs positionssignalering (Åben/Lukket) til dit styresystem, en funktion, der ikke er tilgængelig på 2-ledermodel. Af sikkerhedsmæssige årsager lukker de automatisk (auto-retur), hvis strømmen går tabt. Der er også inkluderet en manuel overstyring til vigtig drift under strømafbrydelser. Alle ventiler bruger EPDM-tætninger for pålidelig og langvarig ydeevne.
Anvendelser
Funktioner
- Dobbelt unionforbindelse: Forskellig fra standard NPT/G gevindforbindelser bruger den muffelimning til tætning og integrerer gevindstrukturer, hvilket balancerer forbindelsesstabilitet med hurtig demontering og vedligeholdelsesbehov.
- Manuel funktion: Leveres med en unbrakonøgle som standard; tillader manuel åbning og lukning af ventilen under strøm afbrydelser.

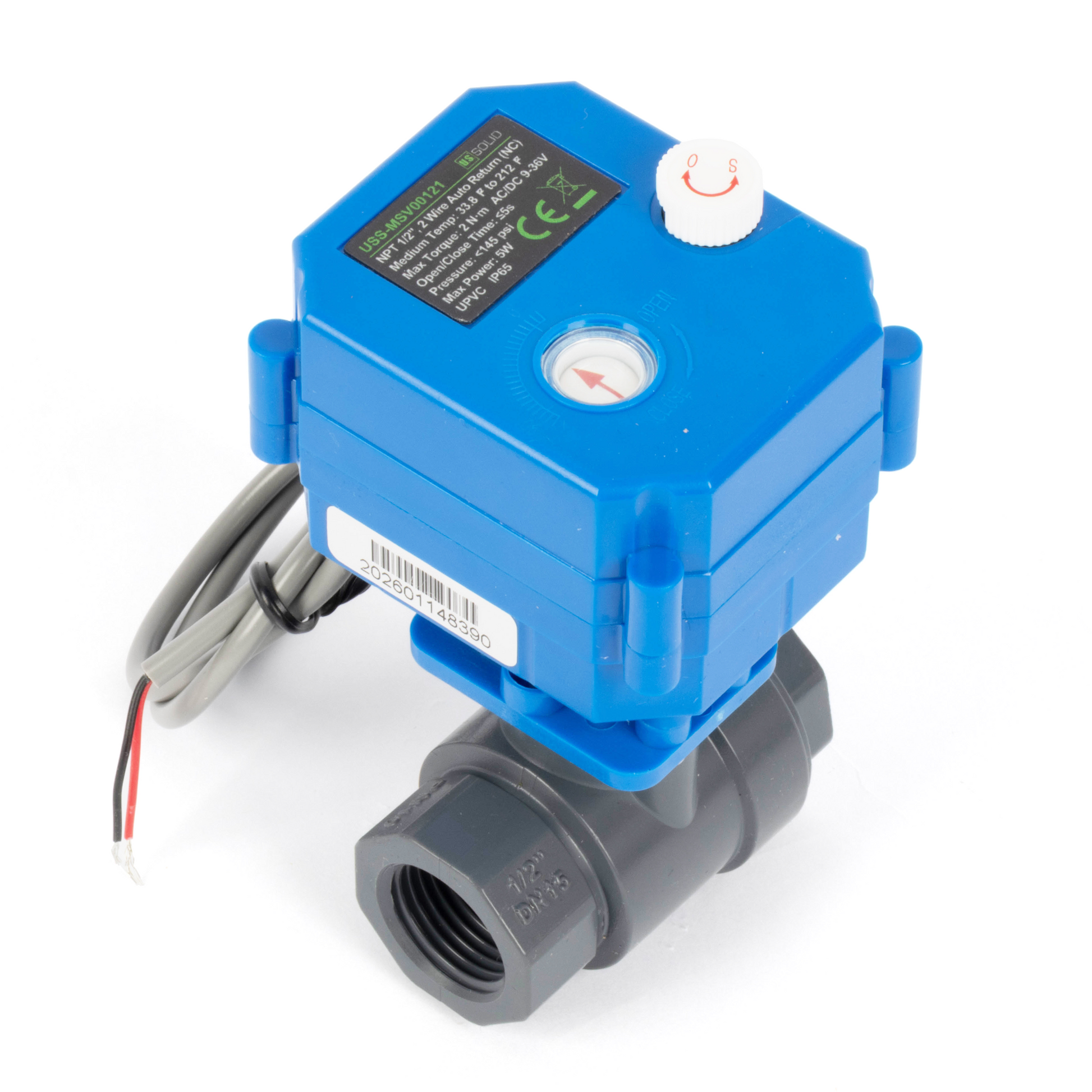

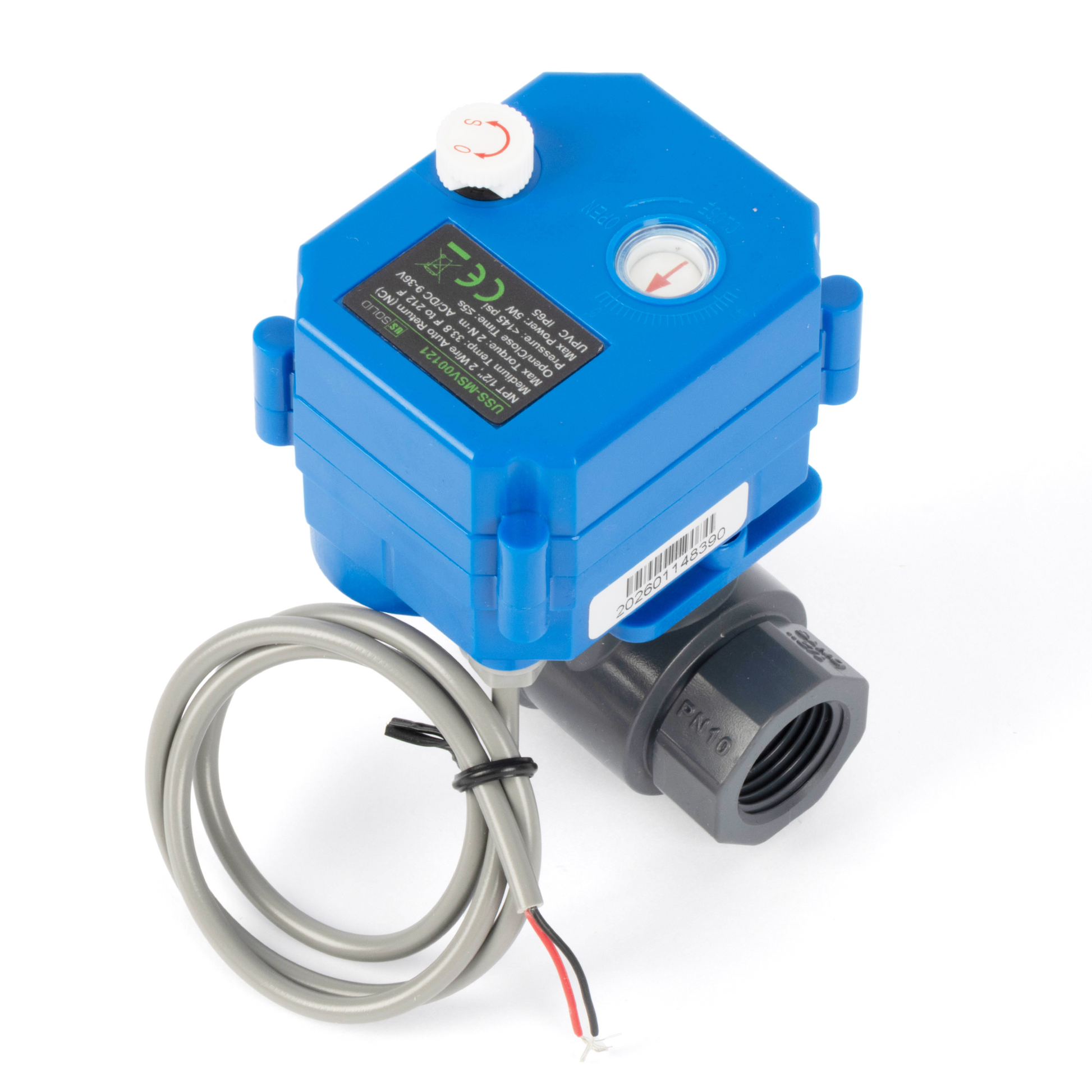

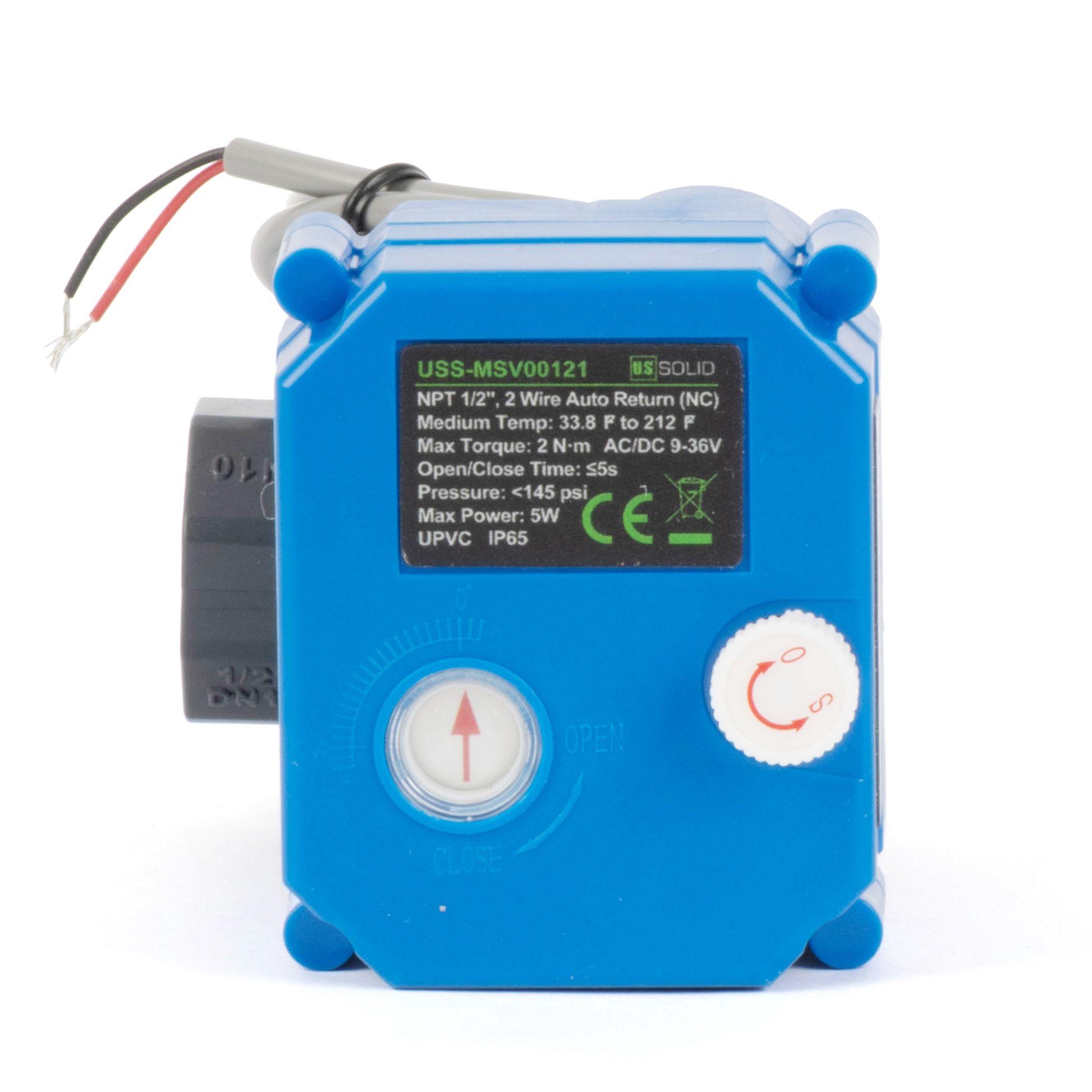

- Indikatorvindue: Indbyggede graverede mærker viser direkte ventilens åben/lukket status.
- Premiummateriale: Ventilhus lavet af UPVC med EPDM-tætninger, der opfylder generelle driftskrav.
- 5-leder med signalfeedback og automatisk retur ved sluk: 2 ledninger til direkte tænd/sluk-ventilstyring; 3 ledninger udelukkende til åben/lukket positionssignalfeedback; automatisk retur ved strømafbrydelse.
Tekniske data
| Portstørrelse | 1-1/4" | Model | USS-MSV470 |
| Forbindelse | Dobbelt samling, muffecementbinding | Åbning | 35 mm |
| Indvendig diameter på muffen | 42,2 mm (amerikansk standard) | Med unbrakonøgle | Ja |
| Ledningsføring | 5-tråds, automatisk retur | Manuel funktion | Ja |
| Signalfeedbackfunktion | Ja | Indikatorvindue | Ja |
| Kropsmateriale | UPVC | Normal position | Normalt lukket |
| Tætningsmateriale | EPDM | Temperaturområde (medium) | -10°C til 90°C (14°F til 194°F) |
| Arbejdsspænding | DC 24V | Lukke-/åbnetid | 10-12 sekunder |
| Maks. drejningsmoment | 20 Nm | Maks. tryk | 232 psi |
| Forventet levealder | 20.000 cyklusser | IP-klassificering | IP65 |
| Pakkestørrelse | 23,5 cm x 18,5 cm x 11,5 cm | Bruttovægt | 3,31 pund |
*For at se hele tabellen på mobilen, skal du swipe til venstre eller højre på skærmen.
FAQ
Problem 1: Hvad er unikt ved tilslutningsmetoden for denne kugleventil?
De større størrelser af vores UPVC-kugleventilserie (1-1/4", 1-1/2" og 2") har alle en dobbelt union tilslutning. Denne tilslutningsmetode adskiller sig fra almindelige gevindforbindelser (som NPT eller G).
Dobbelt unionsforbindelse gør det nemt at installere og fjerne ventilhuset fra rørledningen til vedligeholdelse eller reparation uden at skulle skære røret over eller rotere selve ventilhuset. Vores rørmuffer er fremstillet efter en amerikansk standard og er designet til en simpel opløsningsmiddelcementbinding.
Det er afgørende, at muffens indvendige diameter (I.D.) for denne forbindelse er specifik for forskellige nationale standarder, selv for den samme nominelle størrelse (f.eks. 1-1/4"). Vores standard rørmuffer er fremstillet efter en amerikansk standard og er designet til en simpel opløsningsmiddelcementbinding. For andre forbindelsesstandarder (f.eks. britisk standard, japansk industristandard eller andre) bedes du kontakte vores kundeserviceteam.
Problem 2: Er en længere reaktionstid normal under første brug?
Ja. Hold ventilen aktiveret i 30 til 60 sekunder, og lad den cykle (åbne og lukke) et par gange. Ved regelmæssig brug vil den gennemsnitlige åbnings- og lukketid stabilisere sig inden for 10-12 sekunder.
Problem 3: Leveres denne model med en manuel funktion?
Ja. Den manuelle overstyringsfunktion sikrer, at du kan styre åbning og lukning af ventilen under strømafbrydelse. Vi inkluderer en unbrakonøgle fastgjort til ventilen til dette formål. Ventilens åbnings- og lukkestatus kan observeres via de ætsede linjer i indikatorvinduet. Vigtig sikkerhedsbemærkning: Du skal sikre dig, at ventilen er i en slukket (deaktiveret) tilstand, før du bruger den manuelle overstyringsfunktion.
Problem 4: Hvad er ledningsføringsmetoden for denne model?
Sådan bruger du U.S. Solid-mærkecontrolleren
Diagrammet er et grundlæggende brugsskema over den controller, der kan købes hos os.
- 5-leder: 2 ledninger til strømforsyning, 3 ledninger kun til signalfeedback.
- Automatisk retur: Nulstilles automatisk ved strømsvigt.
- Signalfeedback: Giver positionssignalering (åben/lukket) til styresystemet.
- Standard ledningsfarverne er: BK (sort), RD (rød), YW (gul), BU (blå) og GN (grøn).
- DC 24V-version: Fungerer uden en dedikeret jordledning.
Problem 5: Kan den bruges udendørs?
Selvom ventilerne har en IP65-klassificering, hvilket gør dem modstandsdygtige over for vandsprøjt, anbefales det at indkapsle ventilen i et beskyttende hus, hvis den installeres permanent udendørs, for at sikre langvarig holdbarhed.
