INTRODUKTION

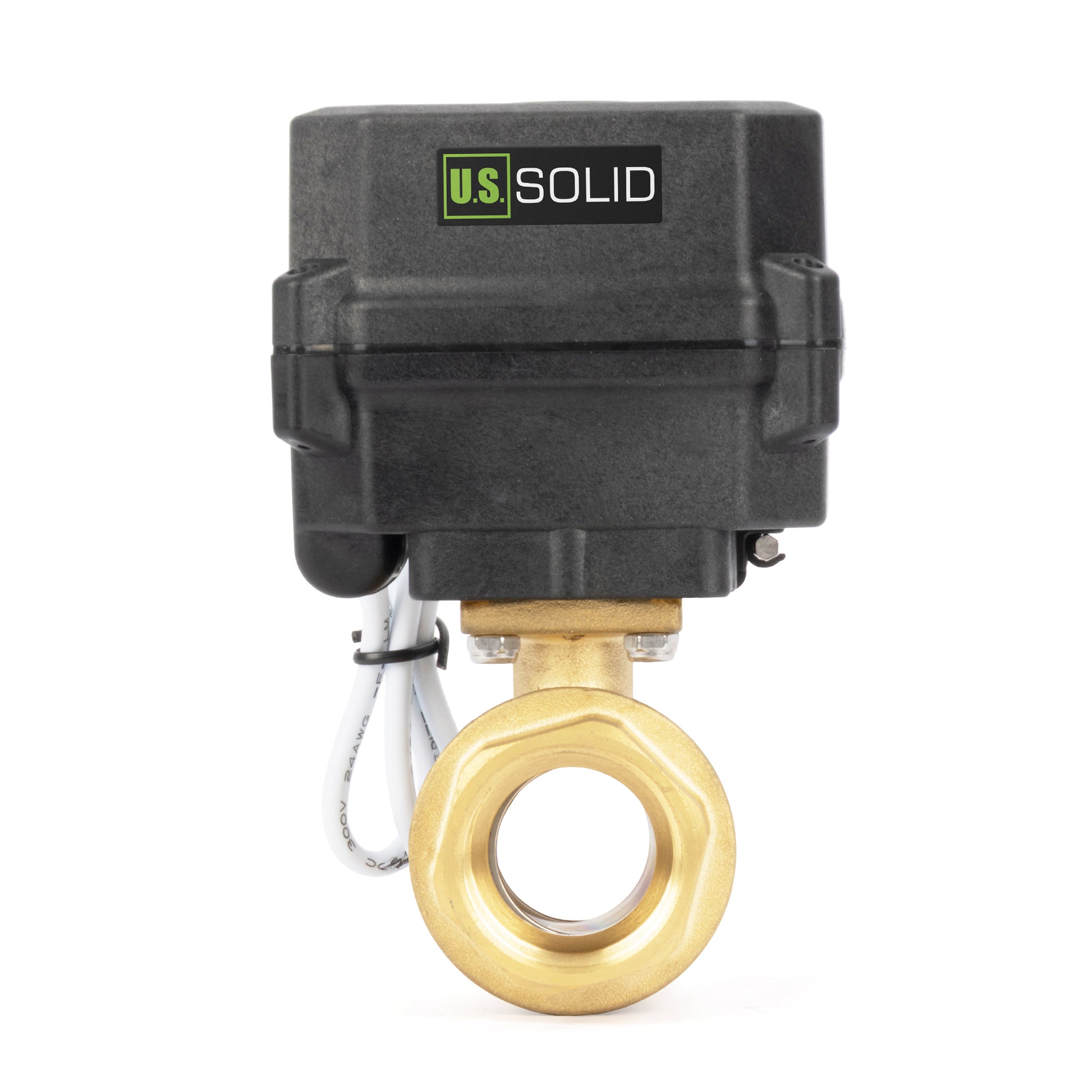

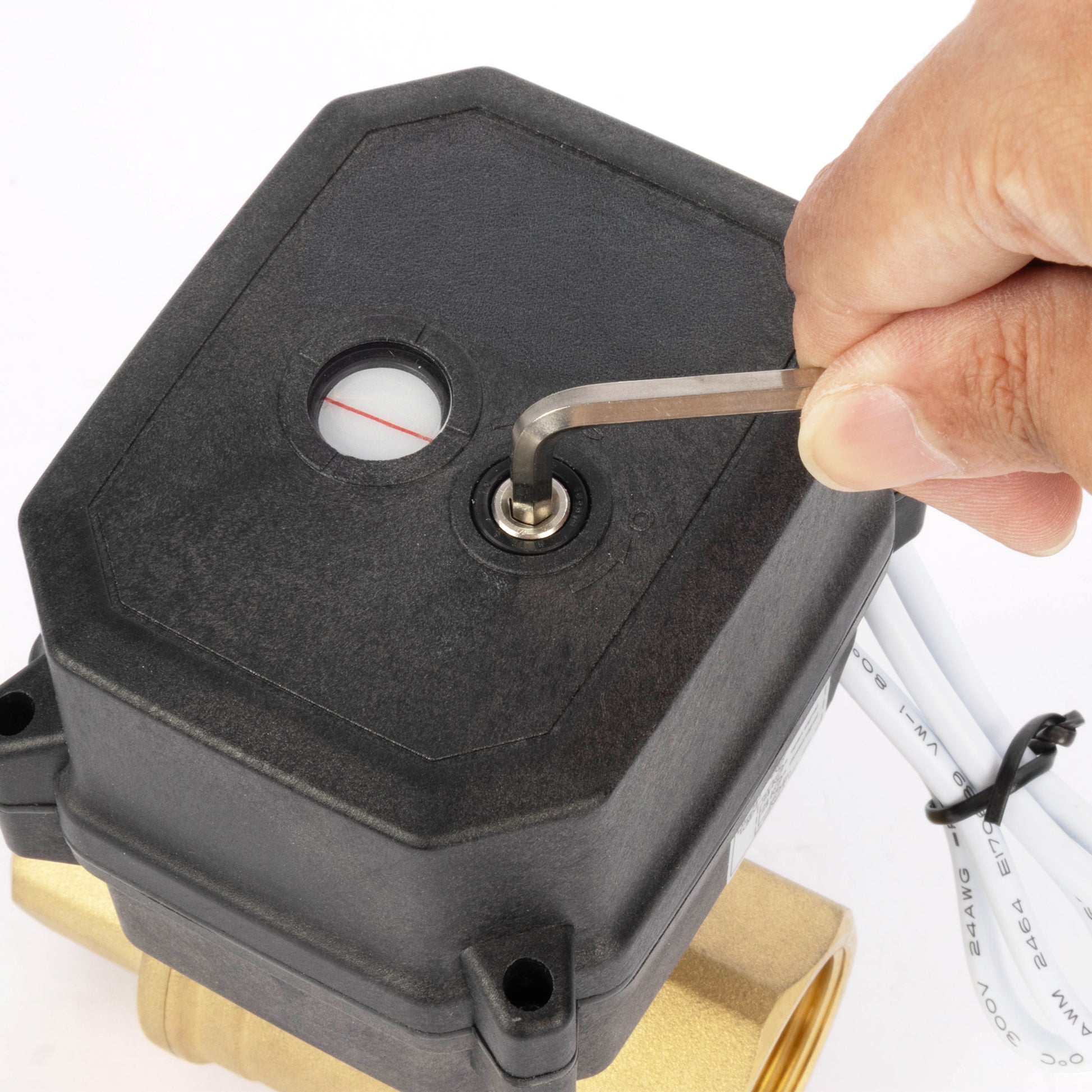

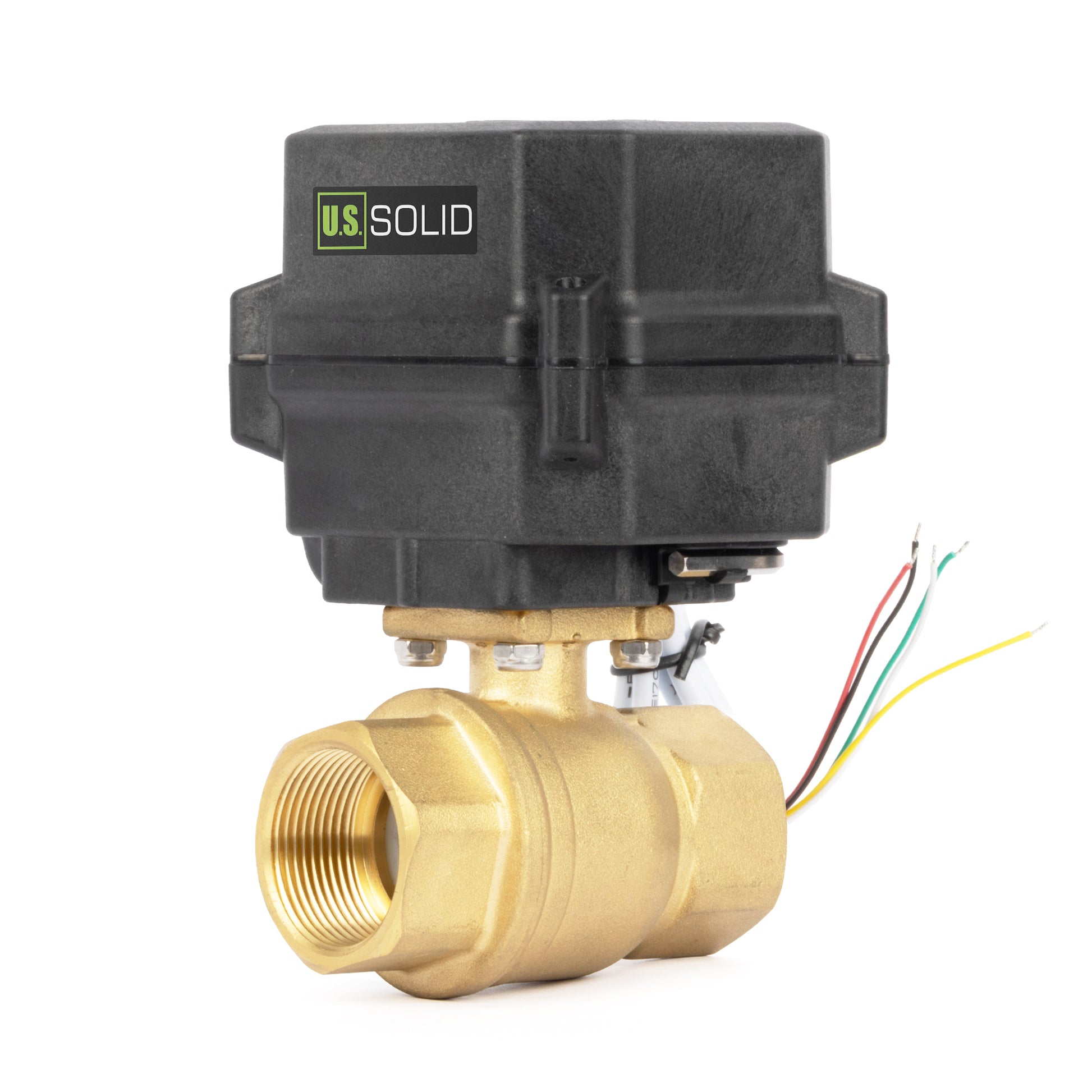

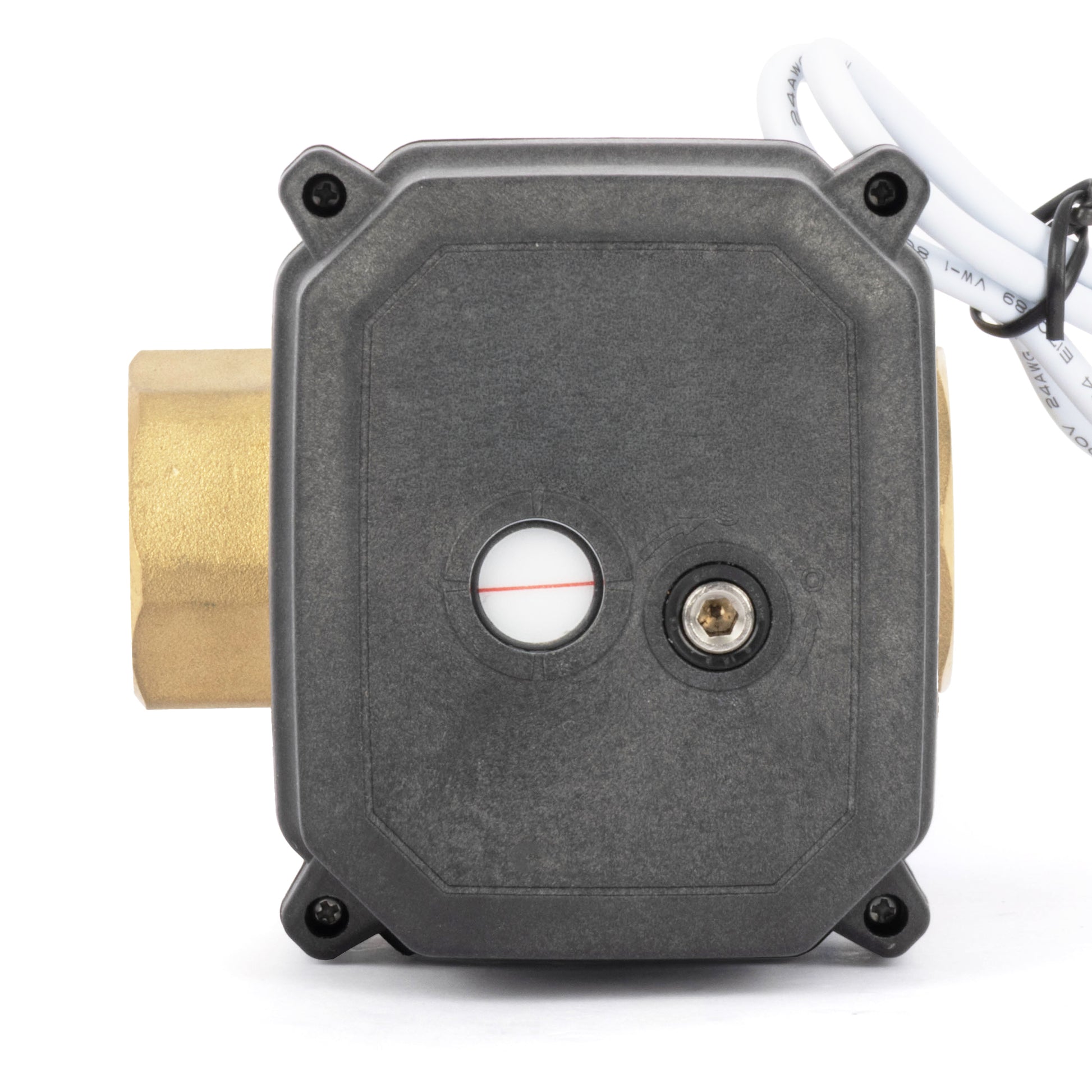

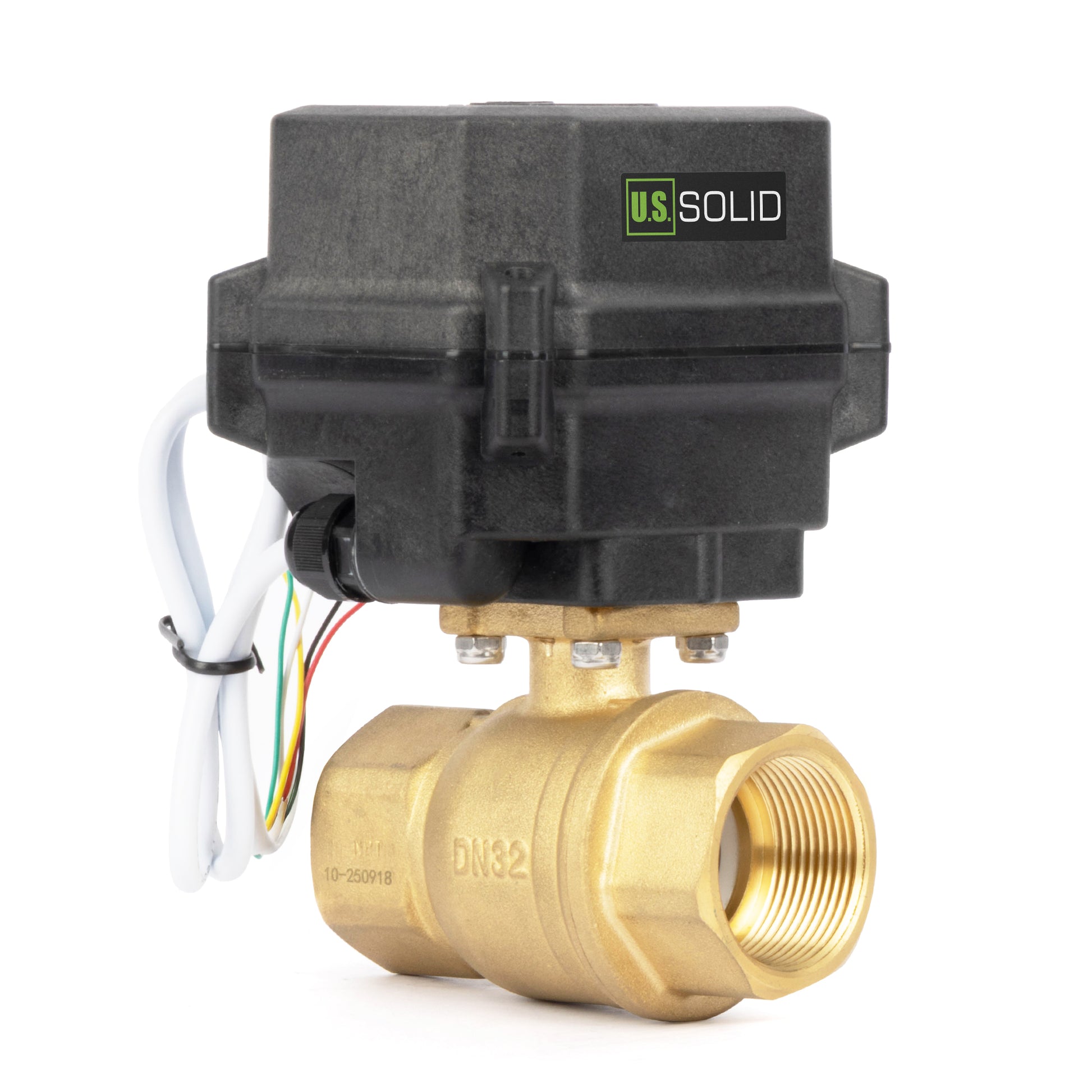

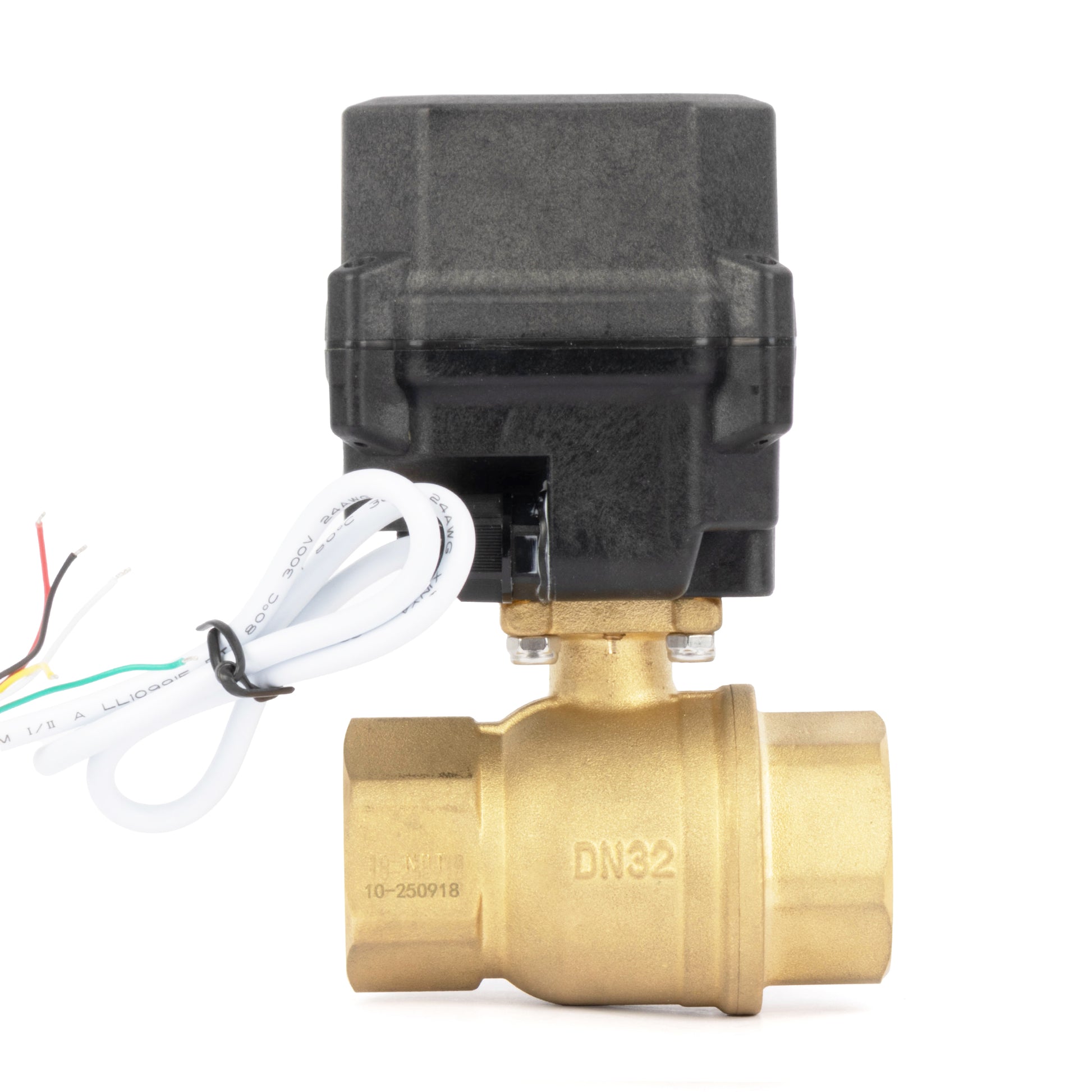

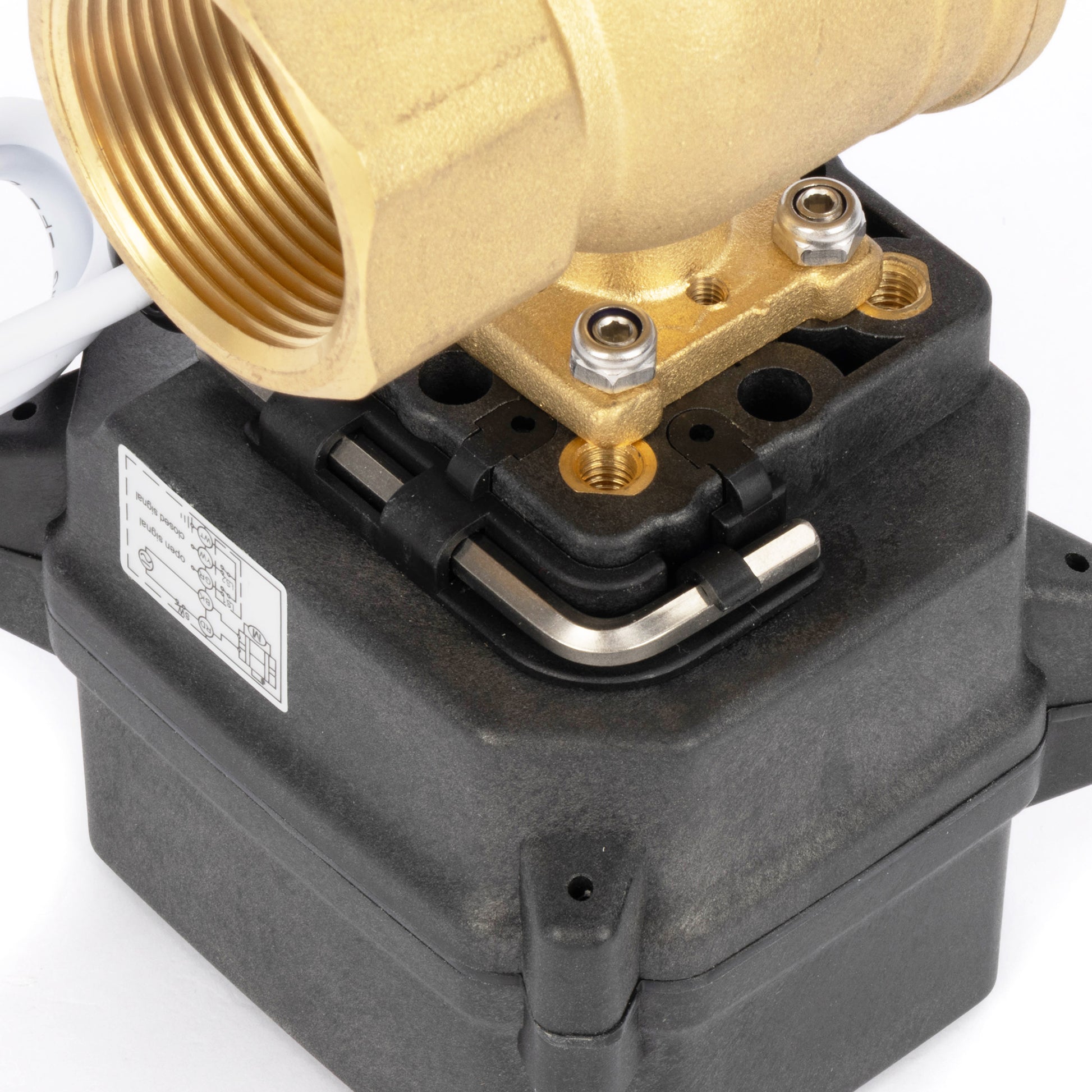

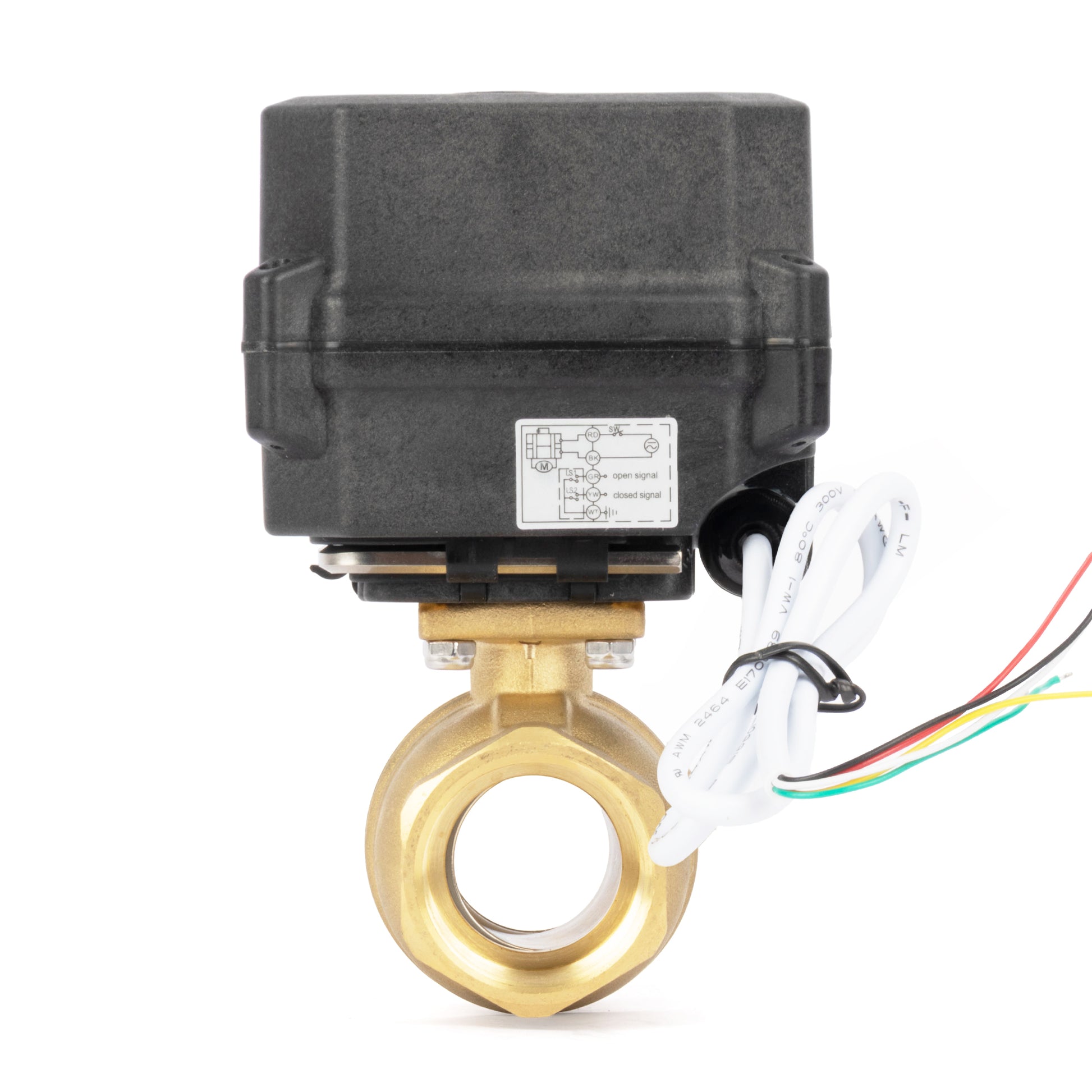

Denne U.S. Solid 1-tommers motoriserede kugleventil i messing åbner eller lukker helt på cirka 2 sekunder for hurtig og responsiv flowkontrol. Den aktiveres for at lukke og vender automatisk tilbage til den helt åbne position, når strømmen afbrydes, så flowet forbliver som standard, mens 5-lederdesignet sender signaler om åben og lukket til din PLC, controller eller panel. Messinghuset med højt drejningsmoment er egnet til vand, luft, gas og olie i HVAC, kunstvanding, trykluft og generelle afspærringsledninger. Bemærk venligst, at messing indeholder bly og ikke er til drikkevand. IP68 PPO-aktuatoren kører på 12-24 V DC eller 24 V AC og inkluderer en manuel overstyring ved strømafbrydelser.
Anbefales ikke til brug under vand.
Blyadvarsel: Denne messingventil kan indeholde bly og er ikke beregnet til brug med drikkevand eller drikkevand.
FUNKTIONER
APPLIKATIONER
SPECIFIKATIONER
| Model | USS-MSV90006 | Portstørrelse | 1" |
|---|---|---|---|
| Ventilmateriale | Messing | Åbne/lukke tid | 2 sekunder eller mindre |
| Arbejdsspænding | 12-24 V DC / 24 V AC | Maksimal effekt | 12 W |
| Maks. drejningsmoment | 15 Nm | Maks. arbejdstryk | 1,0 MPa (145 psi) |
| Omgivelsestemperatur | -15°C til 50°C (5°F til 122°F) | Medietemperatur | 2°C til 90°C (36°F til 194°F) |
| Levetid | 50.000 cyklusser | Standardtilstand | Normalt åben |
| Ledningstype | 5-tråds automatisk retur | Manuel tilsidesættelse | Ja |
| IP-klasse | IP68 | O-ringmateriale | FKM |
| Ventilsæde/pakningsmateriale | PTFE-materiale | Beskrivelse af tætning | FKM O-ringe; PTFE ventilsæder og pakninger |
DIMENSIONER
Følgende dimensioner gælder for model JFMSV90006. Alle dimensioner er i mm, medmindre andet er angivet.
| Model | JFMSV90006 | Materiale | Messing |
|---|---|---|---|
| D1/D2 | 1" | d ± 0,3 | 23,5 mm |
| L1 ± 1 | 71,5 mm | L2/L3 ± 1 | 16 mm |
| E1 | 38 mm | H1 ± 1 | 114,9 mm |
| H2 | 22 mm |

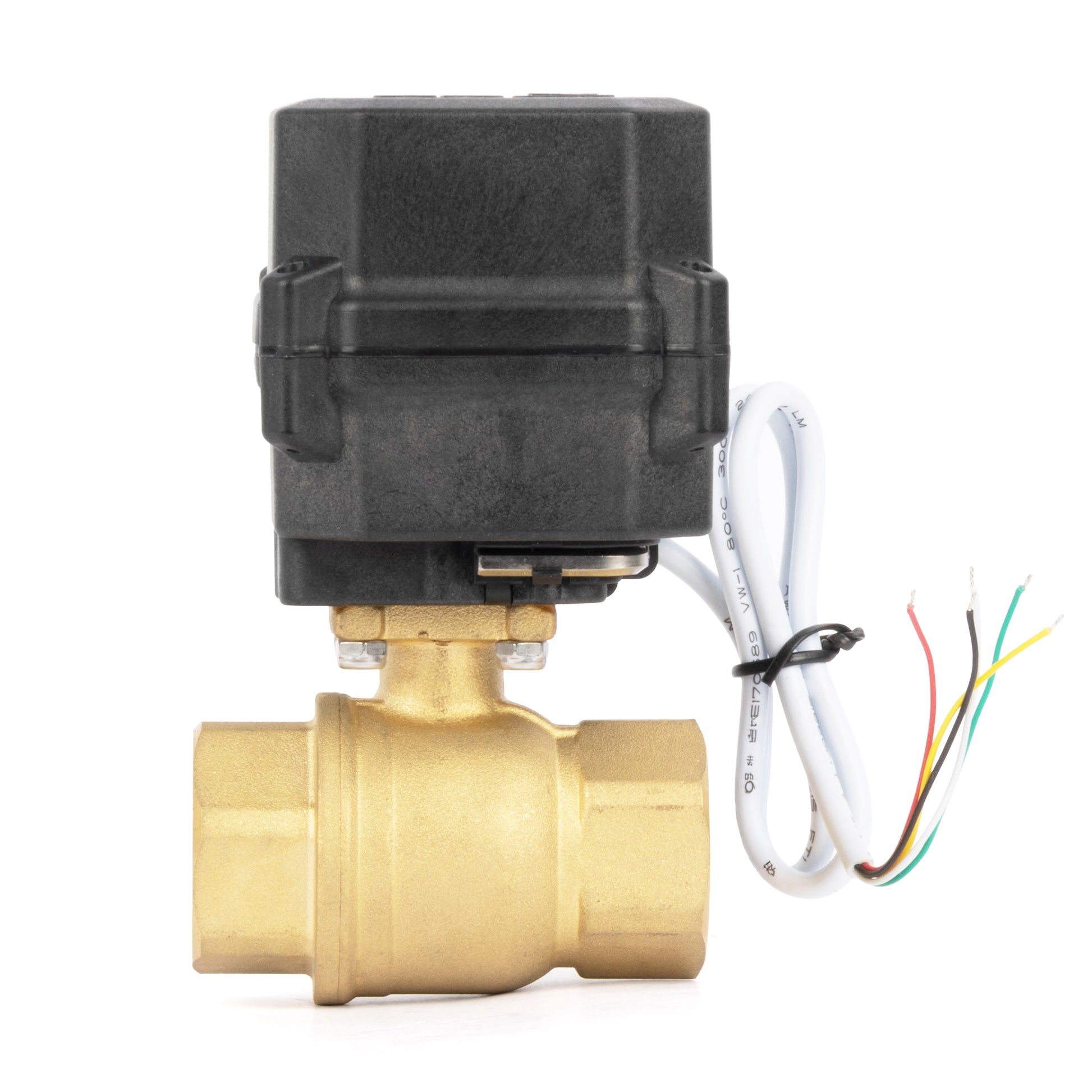

LEDNINGSVEJLEDNING
For 5-leders aktuator med automatisk retur skal de røde og sorte ledninger tilsluttes den nominelle strømforsyning via den eksterne afbryder. Aktuatormotoren driver ventilen til lukket position, når afbryderen aktiveres. Når strømmen afbrydes, tillader de interne Farah-kondensatorer aktuatoren at vende tilbage til sin standard åbne position.
Den grønne ledning giver signalet om fuldt åbent via LS.1-grænseafbryderen, mens den gule ledning giver signalet om fuldt lukket via LS.2-grænseafbryderen. Tilslut den hvide ledning til den fælles port på den eksterne styreenhed, og brug de grønne, gule og hvide ledninger til at overvåge ventilens position. Bekræft den nominelle spænding og terminaltildelingerne i brugermanualen før ledningsføring, og afbryd strømmen før installation eller service.
