Introduktion
Denne UPVC 3-vejs motoriserede kugleventilserie tilbyder en alternativ løsning til vores standard messing/rustfrit stål gevindkugleventiler, der i øjeblikket er tilgængelige. Denne serie adskiller sig fra NPT/G gevindforbindelser og anvender en amerikansk standard muffeende & Unionforbindelse, der balancerer stabil tætningsydelse med bekvemmeligheden ved hurtig demontering og vedligeholdelse. Kontakt venligst vores kundeservice for at få oplysninger om andre tilslutningsstandarder.
Denne model bruger en 2-leders automatisk returstyringsmetode. I modsætning til en 2-vejsventil betyder OFF-positionen på en 3-vejsventil ikke blot helt lukket; i stedet svarer ON- og OFF-positionerne til forskellige strømningsveje. Når strømmen går, vender denne model med automatisk returstyring tilbage til sin standard OFF-strømningsvej. En manuel overstyring er også inkluderet til brug under strømafbrydelser. Alle modeller i denne serie har EPDM-tætninger for pålidelig ydeevne.
Denne 3-vejs ventilserie tilbyder L-type og T-type konfigurationer (2 muligheder for T-type: T1/T2). Bemærk venligst forskellen ved køb, og se hovedbillederne for detaljer om strømningsvejstyper.
Anvendelser

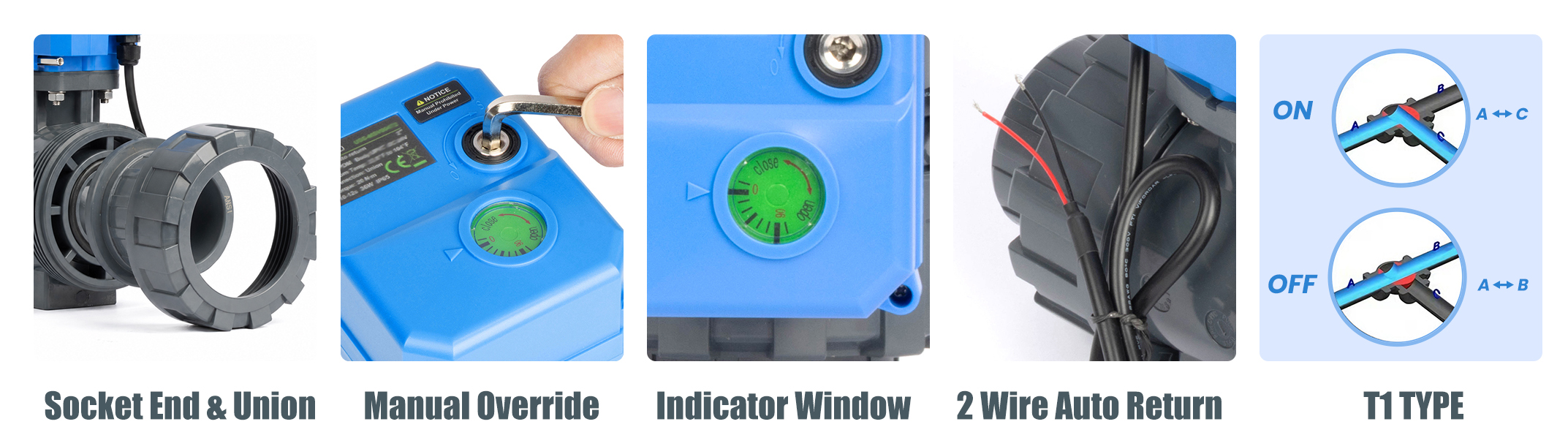

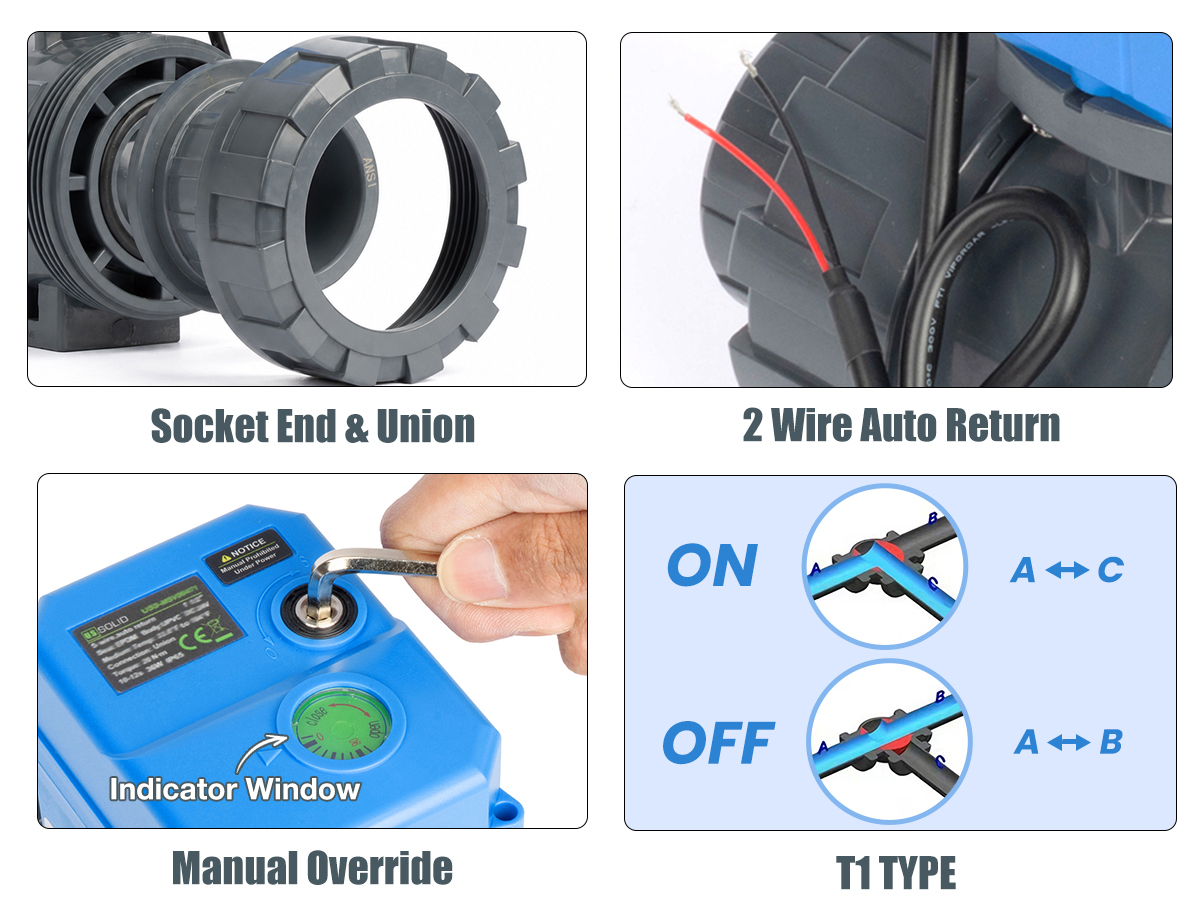

Funktioner
- Uniform og muffeende: Forskellig fra standard NPT/G gevindforbindelser bruger den muffelimning til tætning og integrerer gevindstrukturer, hvilket balancerer forbindelsesstabilitet med hurtig demontering og vedligeholdelsesbehov.
- Manuel funktion: Leveres med en unbrakonøgle som standard; tillader manuel ventilbetjening under strømafbrydelser. "O" = ON, "S" = OFF.
- Indikatorvindue: Indbyggede graverede mærker viser direkte ventilens ON/OFF-status. Udvendig pil, der peger på "0", betyder OFF; Hvis der peger på "90", betyder det TIL.
- Premiummateriale: Ventilhus lavet af UPVC med EPDM-tætninger, der opfylder generelle driftskrav.
- 2-leders automatisk retur: Bruger en 2-leders automatisk returkonfiguration. For 3-vejsventiler svarer TIL og FRA til forskellige strømningsveje; når strømmen går tabt, vender ventilen automatisk tilbage til sin standard FRA-strømningsvej.
Brugermanual
For at lære, hvordan du bruger dette produkt, henvises til user manual.
Tekniske data
| Portstørrelse | 1" | Model | USS-MSV608 |
| Havn | 3-vejs, T1-type | Tråd | Ingen tråd |
| Forbindelse | Union og muffeende | Maksimal effekt | 36W |
| Indvendig diameter på muffen | 33,4 mm (amerikansk standard) | Med unbrakonøgle | Ja |
| Ledningsføring | 2-tråds automatisk retur | Manuel funktion | Ja |
| Signalfeedbackfunktion | Ingen | Indikatorvindue | Ja |
| Kropsmateriale | UPVC | Normal position | Standard OFF-flowsti |
| Tætningsmateriale | EPDM | Temperaturområde (medium) | 33,8℉ til 104℉ |
| Arbejdsspænding | DC 24V | Lukke-/åbnetid | 10-12 sekunder |
| Maks. drejningsmoment | 20 Nm | Maks. tryk | 232 psi |
| Forventet levealder | 20.000 cyklusser | IP-klassificering | IP65 |
| Pakkestørrelse | 23,1 cm × 18,1 cm × 15,3 cm | Bruttovægt | 3,5 pund |
*For at se hele tabellen på mobilen, skal du stryge til venstre eller højre på skærmen.
2-leder automatisk retur
Denne model bruger en 2-leder automatisk returledningsmetode. For 3-vejsventiler svarer ON- og OFF-positionerne til forskellige flowveje. Når strømmen tilføres, skifter ventilen til ON-strømningsvejen; når strømmen afbrydes, vender den automatisk tilbage til standard OFF-strømningsvejen.
- For basisversionen uden signalfeedback skal du blot ignorere signalledningsforbindelserne vist i diagrammet.
- Ledningsfarvekodning: BK (sort), RD (rød), YW (gul), WT (hvid), BU (blå), GN (grøn) og OG (orange).
- For pålidelig automatisk nulstilling skal ventilen tændes i mindst 60 sekunder (≥60s) under første idriftsættelse eller efter et længere strømafbrydelse.
- Før manuel betjening skal strømmen afbrydes og vent kort på, at aktuatoren aflades.
FAQ
Problem 1: Hvad er unikt ved tilslutningsmetoden for denne kugleventil?
De større størrelser af vores kugleventilserie (1-1/4", 1-1/2", og 2") leveres som standard med muffeåbninger til opløsningsmiddelcementbinding og en unionstruktur for nemmere installation og vedligeholdelse i stedet for almindelige gevindforbindelser såsom NPT eller G.
Dette uniondesign gør det lettere at installere eller fjerne ventilhuset for vedligeholdelse eller udskiftning uden at skære i røret eller rotere selve ventilhuset.
Rørmufferne er lavet efter en amerikansk standard. Bemærk venligst, at muffens indvendige diameter (I.D.) kan variere afhængigt af national standard, selv for den samme nominelle størrelse, såsom 1-1/4". For andre tilslutningsstandarder, herunder British Standard, Japanese Industrial Standard eller andre, bedes du kontakte vores kundeserviceteam.
Problem 2: Har en 3-vejsventil status normalt åben eller normalt lukket?
For 3-vejsventiler skal ON og OFF forstås som to forskellige flowvejspositioner, snarere end blot normalt åben eller normalt lukket. Hver ON/OFF-position svarer til en specifik flowvej. For modeller med automatisk retur vender ventilen tilbage til sin standard OFF-flowvej, når strømmen afbrydes.
Problem 3: Hvordan vælger man den korrekte type 3-vejs flowvej?
Denne elektriske 3-vejs kugleventil fås i tre flowbanekonfigurationer: L-type, T-type T1 og T-type T2. Diagrammerne viser den tilsvarende flowbane for hver konfiguration, når ventilen er i ON- og OFF-positionerne.
Bemærk venligst, at ON og OFF hver især svarer til en forskellig flowbane. For ledningsføringsinstruktioner specifikke for din model, se venligst afsnittet Ledningsdiagrammer. En forbindelse som C-B betyder, at de to porte er åbne for hinanden, ikke en fast flowretning.
Problem 4: Hvilke forholdsregler gælder for modeller med automatisk retur?
Kugleventilen med automatisk retur kræver en minimum tændingsvarighed på 60 sekunder (≥60s). Dette trin er obligatorisk under første idriftsættelse eller efter et længere strømafbrydelse for at sikre pålidelig automatisk nulstilling. Før du bruger den manuelle overstyring, skal du altid afbryde strømmen først. For modeller med automatisk retur skal du vente et kort øjeblik efter strømmen er afbrudt, før du bruger den manuelle betjening, da aktuatoren har brug for tid til at aflade; ellers kan det være vanskeligt at dreje ventilen manuelt.
Problem 5: Har denne model en manuel funktion?
Ja. Den manuelle overstyringsfunktion giver dig mulighed for at styre ventilens position under strømafbrydelse. En unbrakonøgle medfølger ventilen til dette formål.
Strømmen skal afbrydes før manuel betjening. Drej ventilen i henhold til indikatorerne "O" og "S": "O" = ON, "S" = OFF. Ventilen skal drejes helt til ON eller OFF position; lad den ikke være i en midterposition, da dette kan beskadige ventilen. For modeller med automatisk retur, vent et kort øjeblik efter strømmen er afbrudt, før manuel betjening udføres.
Problem 6: Hvordan aflæser man indikatorvinduet?
Den udvendige pil viser ventilpositionen. Når pilen peger på "0", er ventilen i OFF-positionen; når den peger på "90", er ventilen i ON-positionen.
Problem 7: Hvad er en unionsforbindelse?
En unionsforbindelse er en aftagelig ventilstruktur, der gør det lettere at fjerne ventilhuset for vedligeholdelse eller udskiftning uden at skære røret over. På dette produkt er rørforbindelsesenderne muffeporte designet til opløsningsmiddelklæbning.
Problem 8: Hvad skal man være opmærksom på ved de fire primære kontrolmetoder?
Vær opmærksom på ledningstypen ved køb. Kun modeller med automatisk retur vender automatisk tilbage til standard OFF-flowvejen, når strømmen går tabt. Andre kontrolmetoder nulstilles ikke automatisk efter strømsvigt og forbliver i deres aktuelle flowvej.
