INTRODUKTION

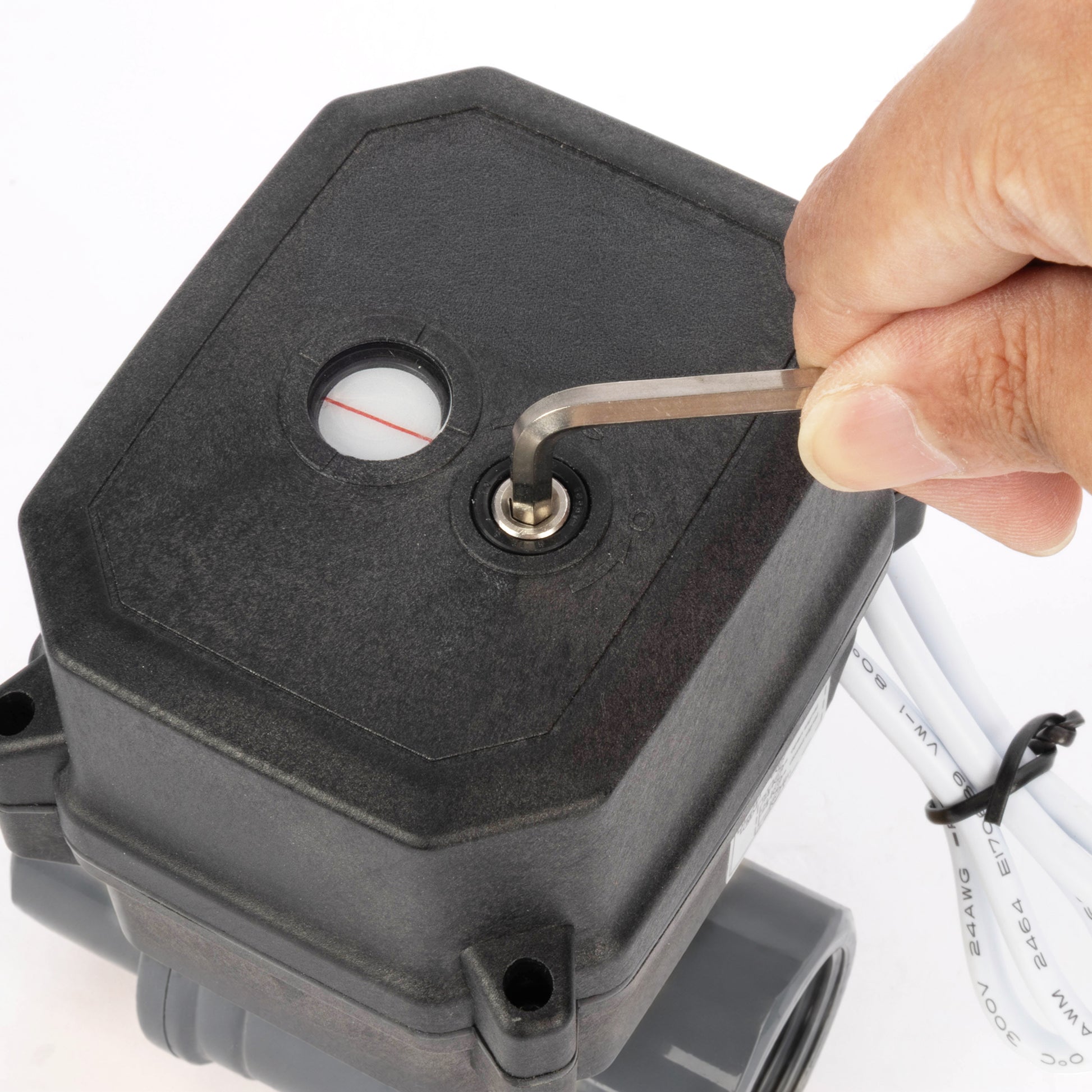

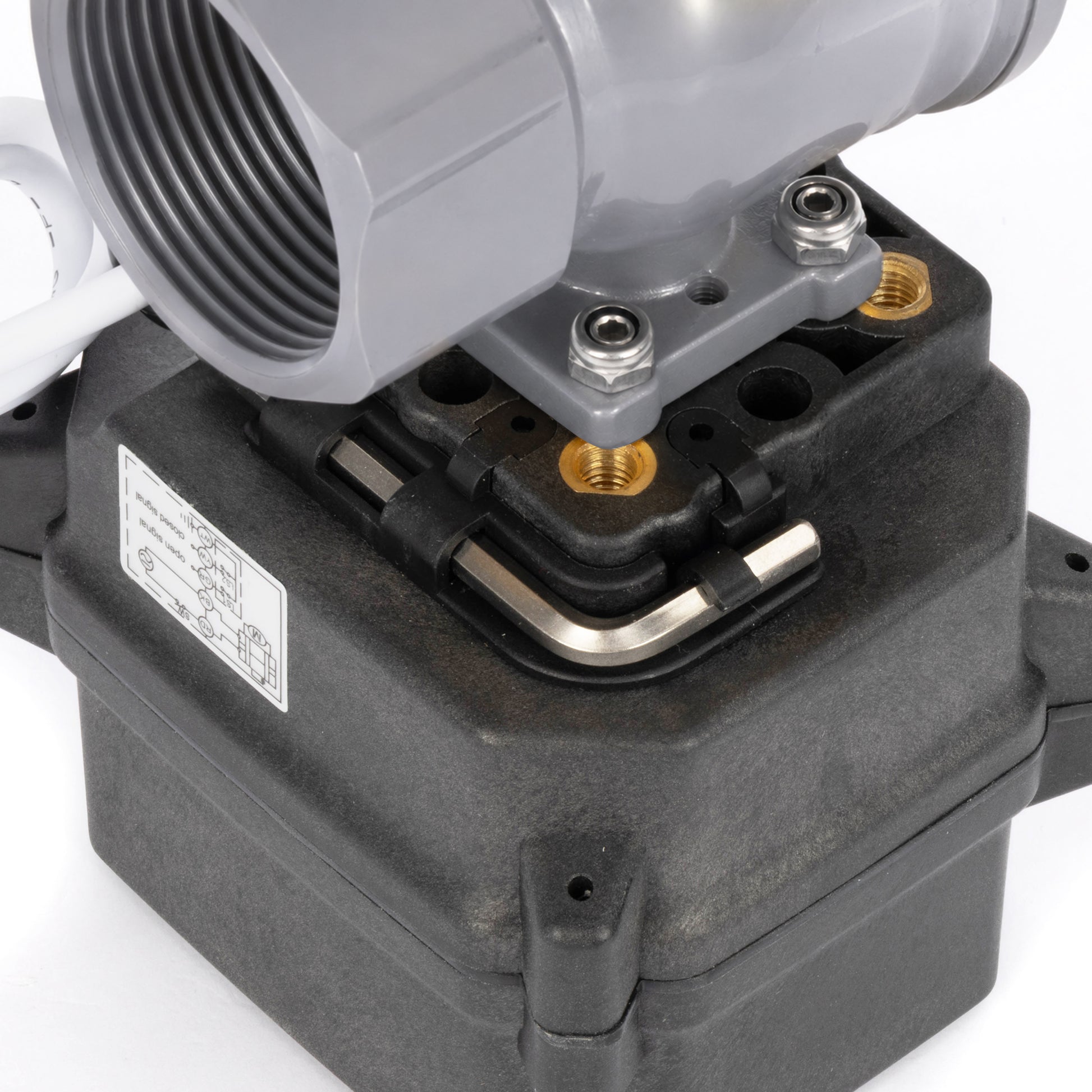

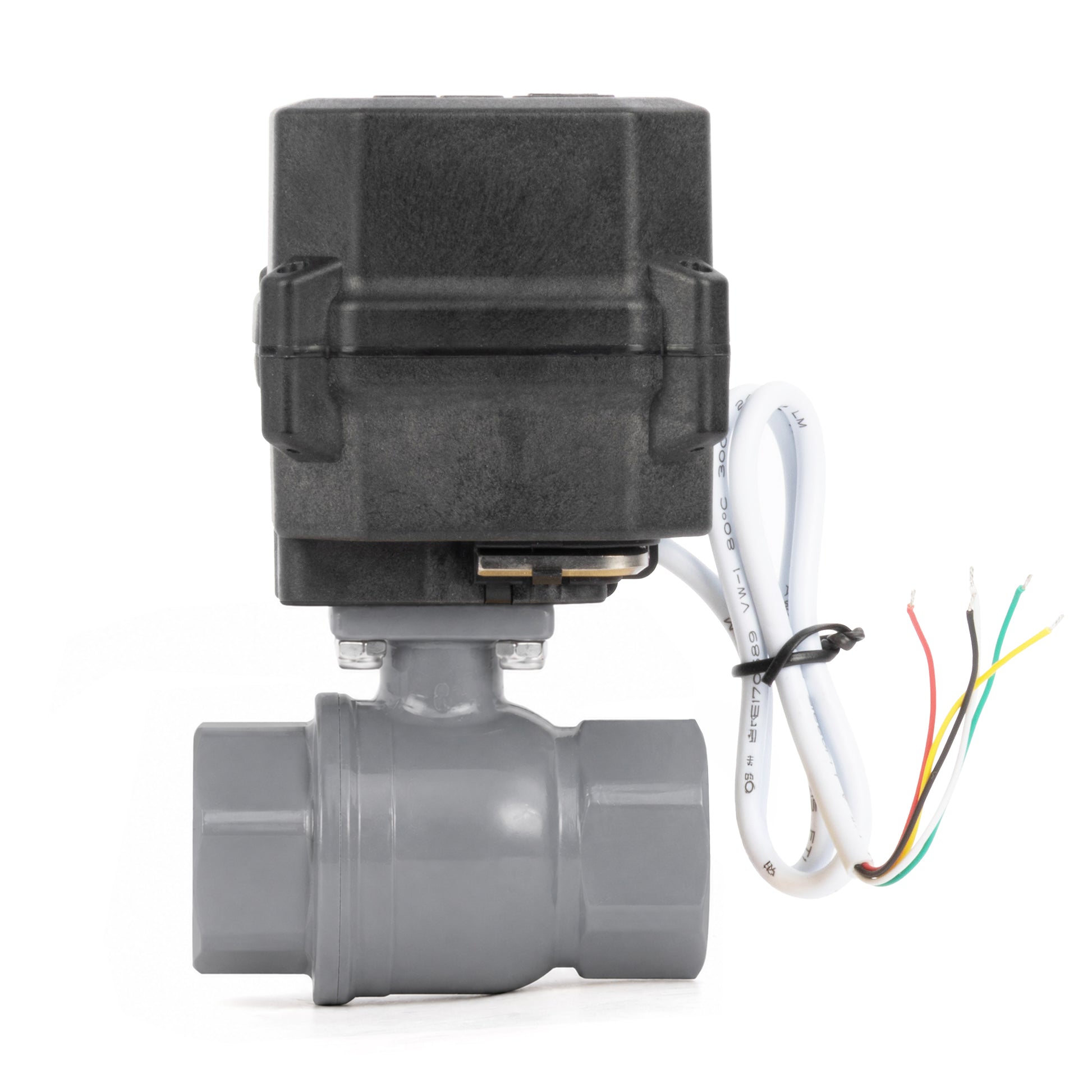

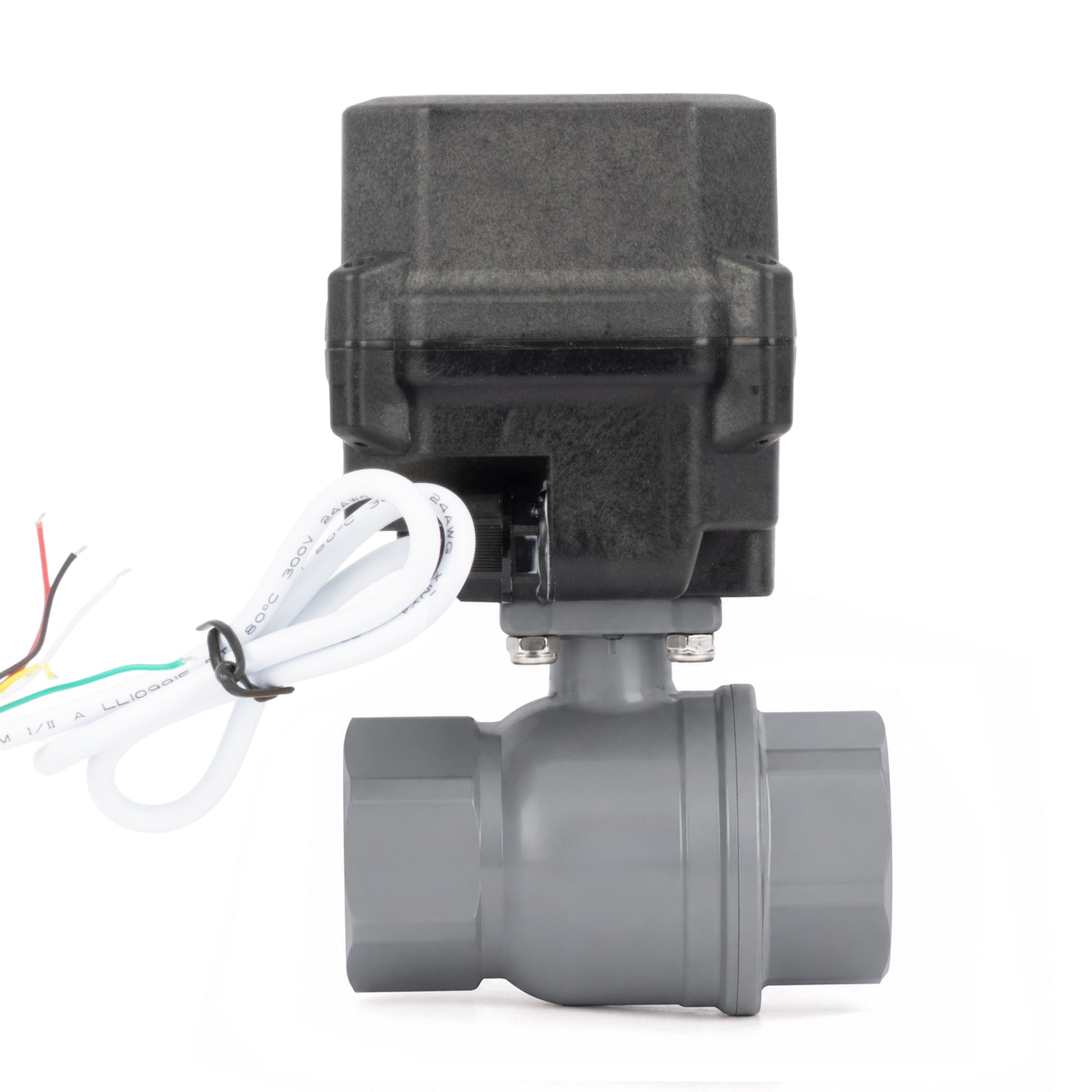

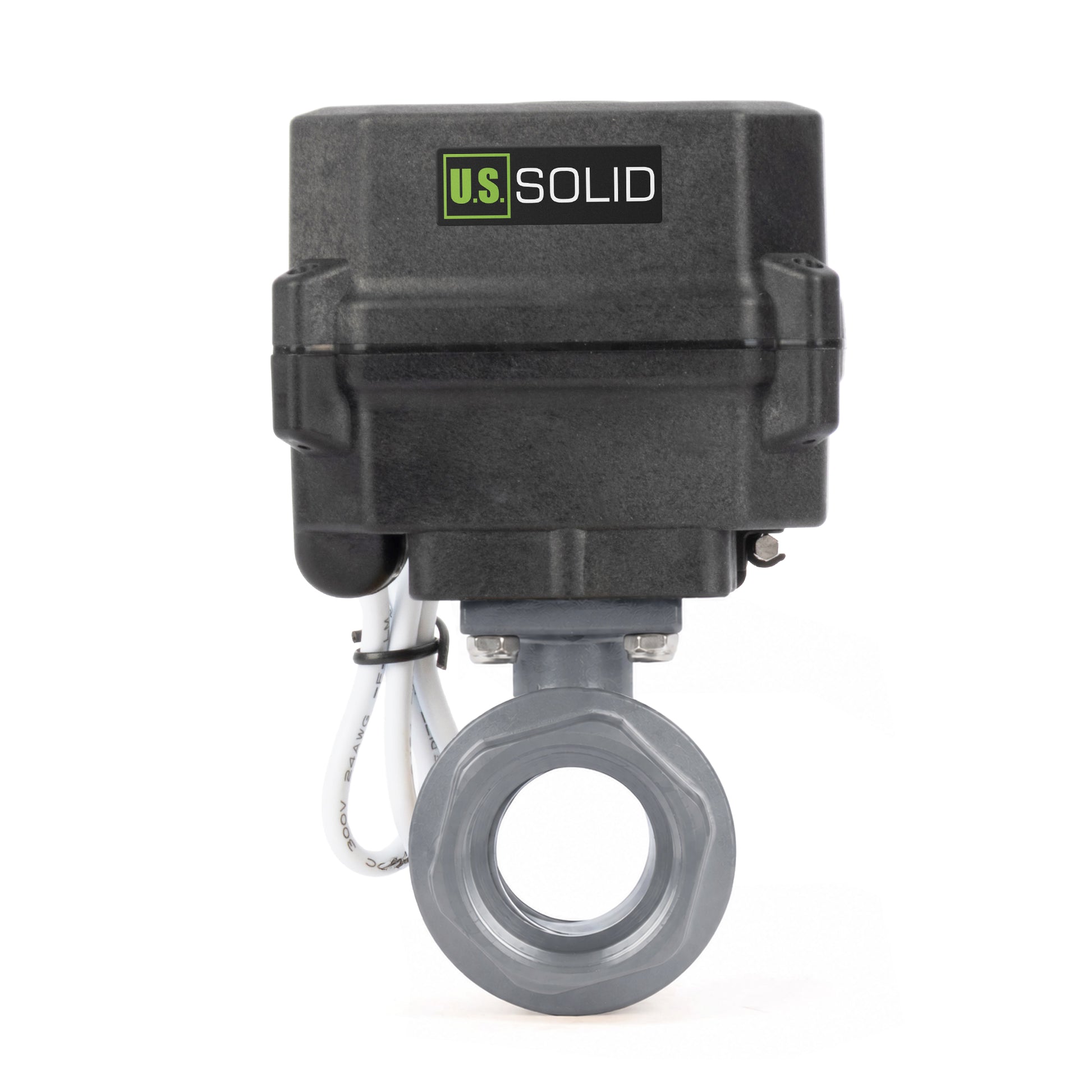

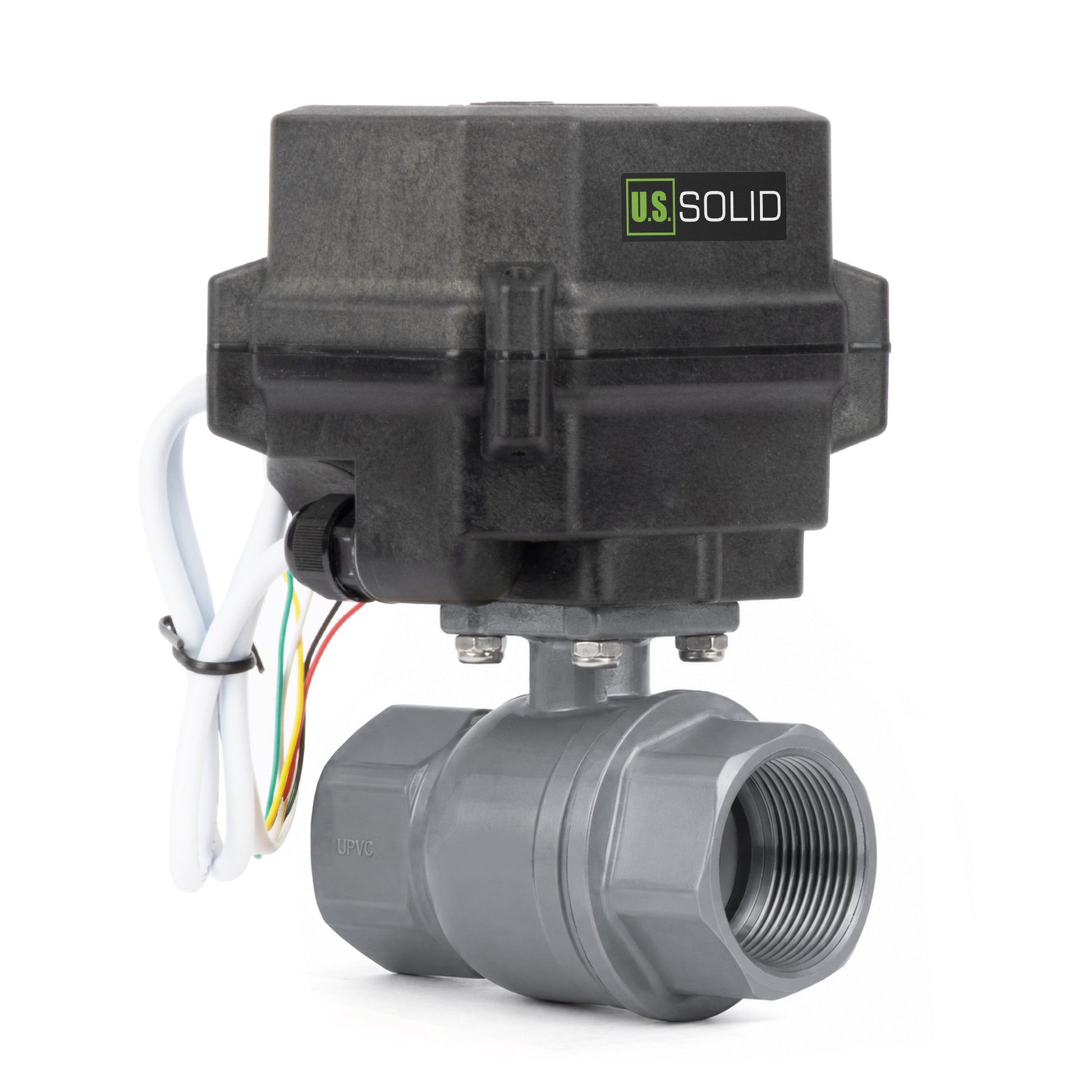

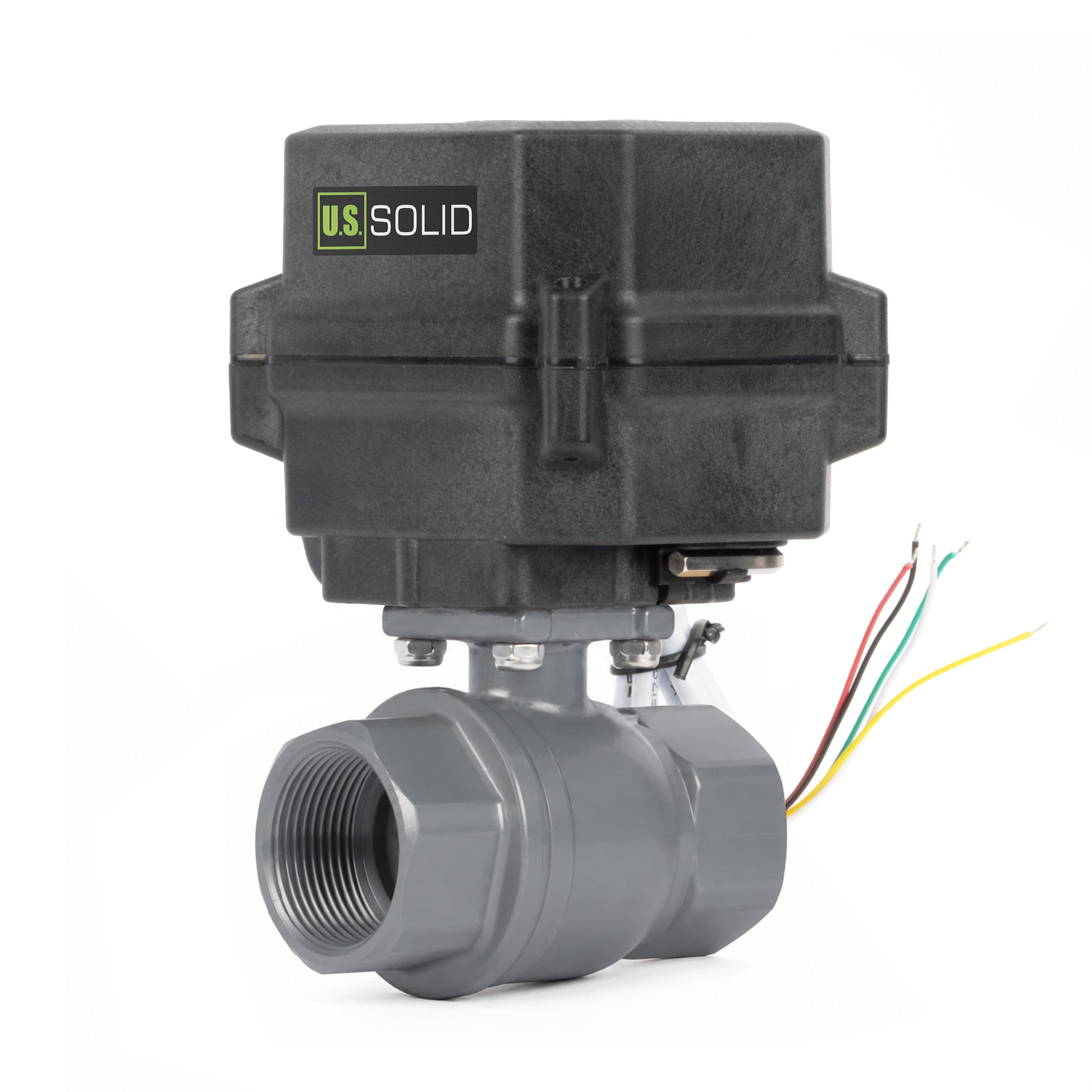

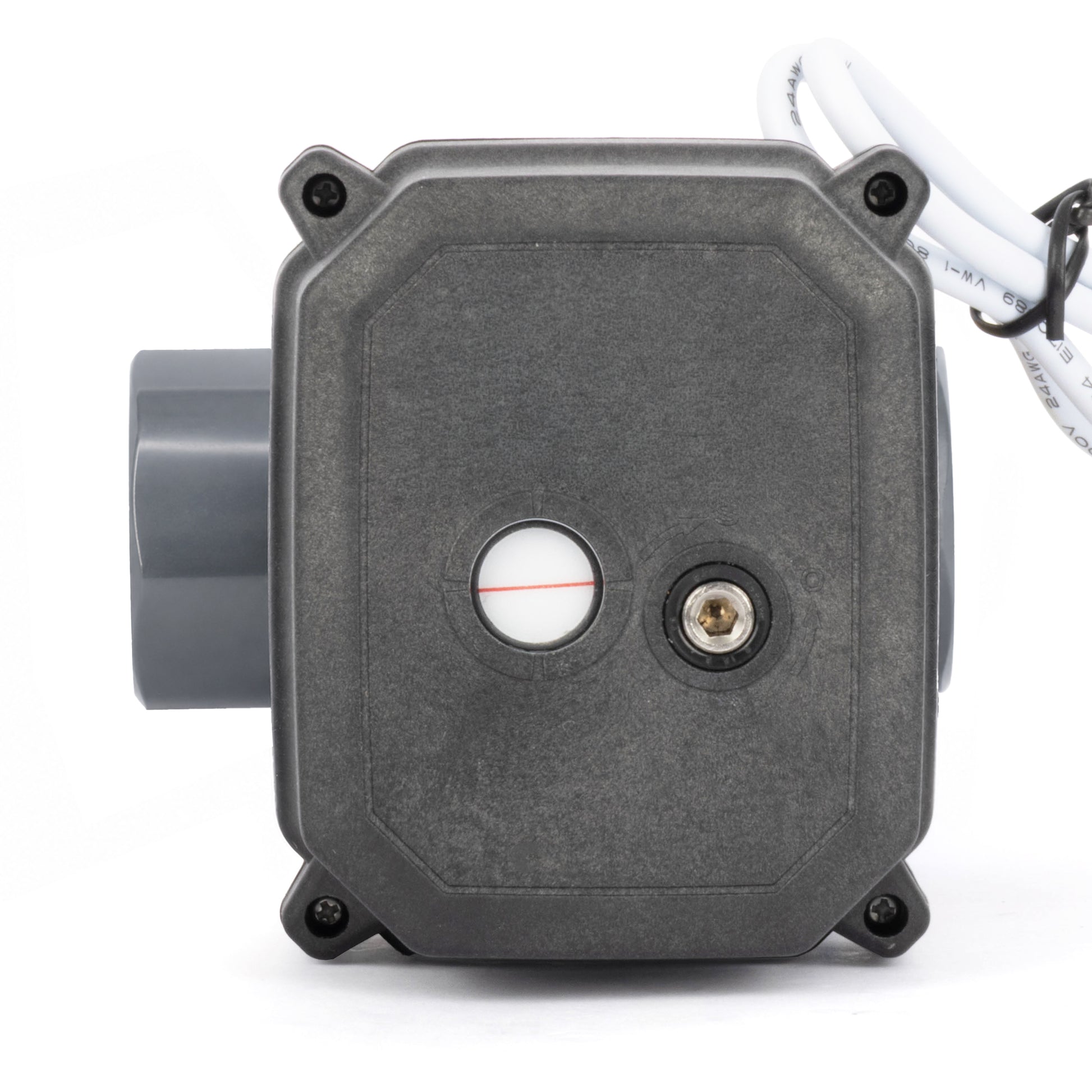

Denne U.S. Solid 1-tommers UPVC motoriserede kugleventil har et blyfrit, korrosionsbestandigt hus til vand, spildevand og fortyndede kemikalier i pools, akvarier, hydroponik, kunstvanding og vandbehandling. Den er ikke til gas eller olie. Den kører helt åben eller lukket på cirka 2 sekunder, aktiveres for at lukke og vender automatisk tilbage til den helt åbne position ved strømsvigt, mens 5-lederdesignet rapporterer åben og lukket status til din PLC, controller eller panel. IP68 PPO-aktuatoren kører på 12-24 V DC eller 24 V AC og inkluderer en manuel overstyring ved strømsvigt.
Anbefales ikke til brug under vand.
FUNKTIONER
APPLIKATIONER
SPECIFIKATIONER
| Model | USS-MSV90015 | Portstørrelse | 1" |
|---|---|---|---|
| Ventilmateriale | UPVC (blyfri) | Åbne/lukke tid | 2 sekunder eller mindre |
| Arbejdsspænding | 12-24 V DC / 24 V AC | Maksimal effekt | 12 W |
| Maks. drejningsmoment | 15 Nm | Maks. arbejdstryk | 1,0 MPa (145 psi) ved 20°C |
| Omgivelsestemperatur | -15°C til 50°C (5°F til 122°F) | Medietemperatur | 2°C til 90°C (36°F til 194°F) |
| Levetid | 50.000 cyklusser | Standardtilstand | Normalt åben |
| Ledningstype | 5-tråds automatisk retur | Manuel tilsidesættelse | Ja |
| IP-klasse | IP68 | O-ringmateriale | FKM |
| Ventilsæde/pakningsmateriale | PTFE-materiale | Beskrivelse af tætning | FKM O-ringe; PTFE ventilsæder og pakninger |
DIMENSIONER
Følgende dimensioner gælder for model JFMSV90015. Alle dimensioner er i mm, medmindre andet er angivet.
| Model | JFMSV90015 | Materiale | UPVC |
|---|---|---|---|
| D1/D2 | 1" | d ± 0,3 | 25 mm |
| L1 ± 1 | 129 mm | L2/L3 ± 1 | 28,6 mm |
| E1 | 38 mm | H1 ± 1 | 156,25 mm |
| H2 | 37,25 mm |

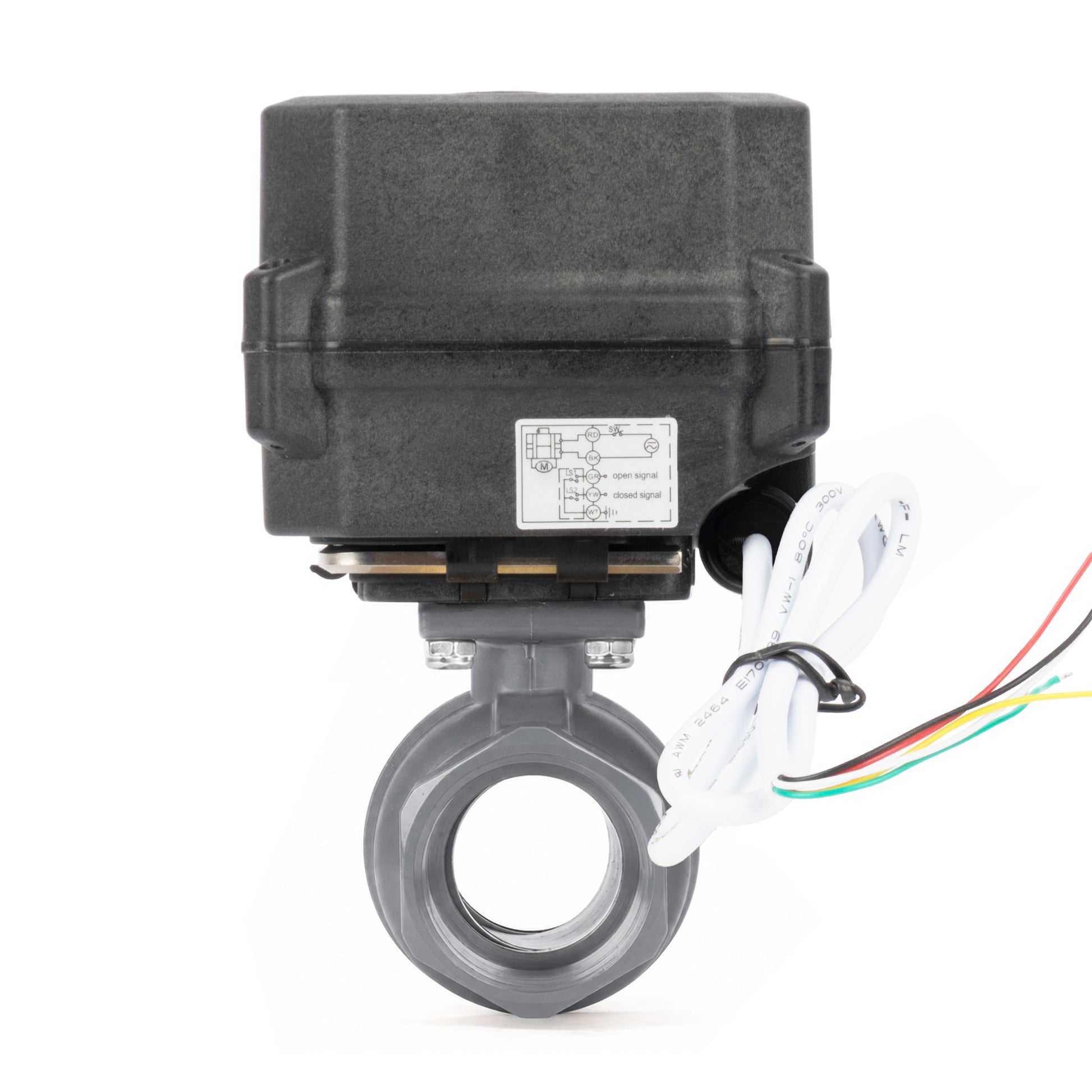

LEDNINGSVEJLEDNING
For 5-leder aktuatoren med automatisk retur skal de røde og sorte ledninger tilsluttes den nominelle strømforsyning via den eksterne afbryder. Aktuatormotoren driver ventilen til lukket position, når afbryderen aktiveres. Når strømmen afbrydes, tillader de interne Farah-kondensatorer aktuatoren at vende tilbage til sin standard åbne position.
Den grønne ledning giver signalet om fuldt åbent via LS.1-grænseafbryderen, mens den gule ledning giver signalet om fuldt lukket via LS.2-grænseafbryderen. Tilslut den hvide ledning til den fælles port på den eksterne styreenhed, og brug de grønne, gule og hvide ledninger til at overvåge ventilens position. Bekræft den nominelle spænding og terminaltildelingerne i brugermanualen før ledningsføring, og afbryd strømmen før installation eller service.
