INTRODUKTION

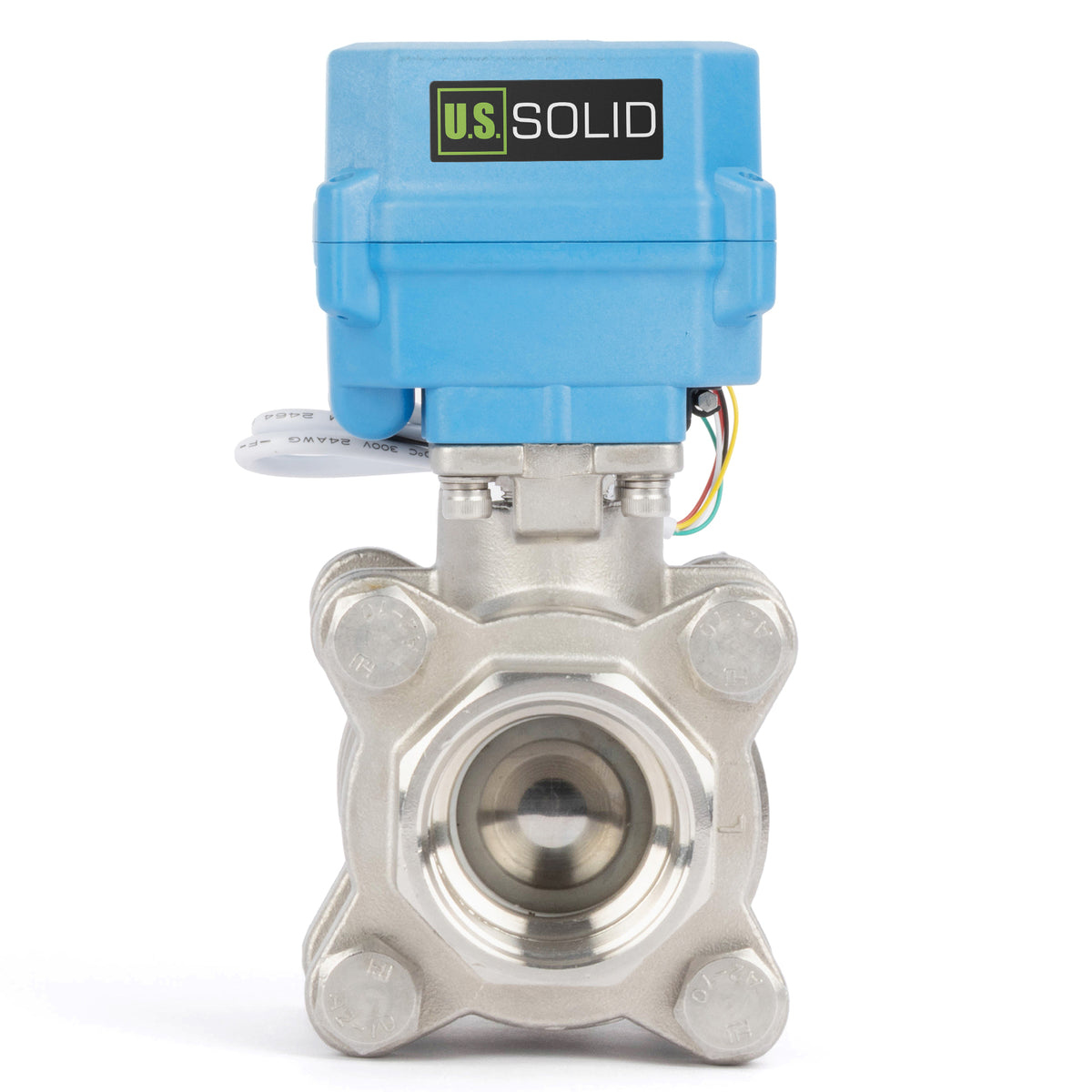

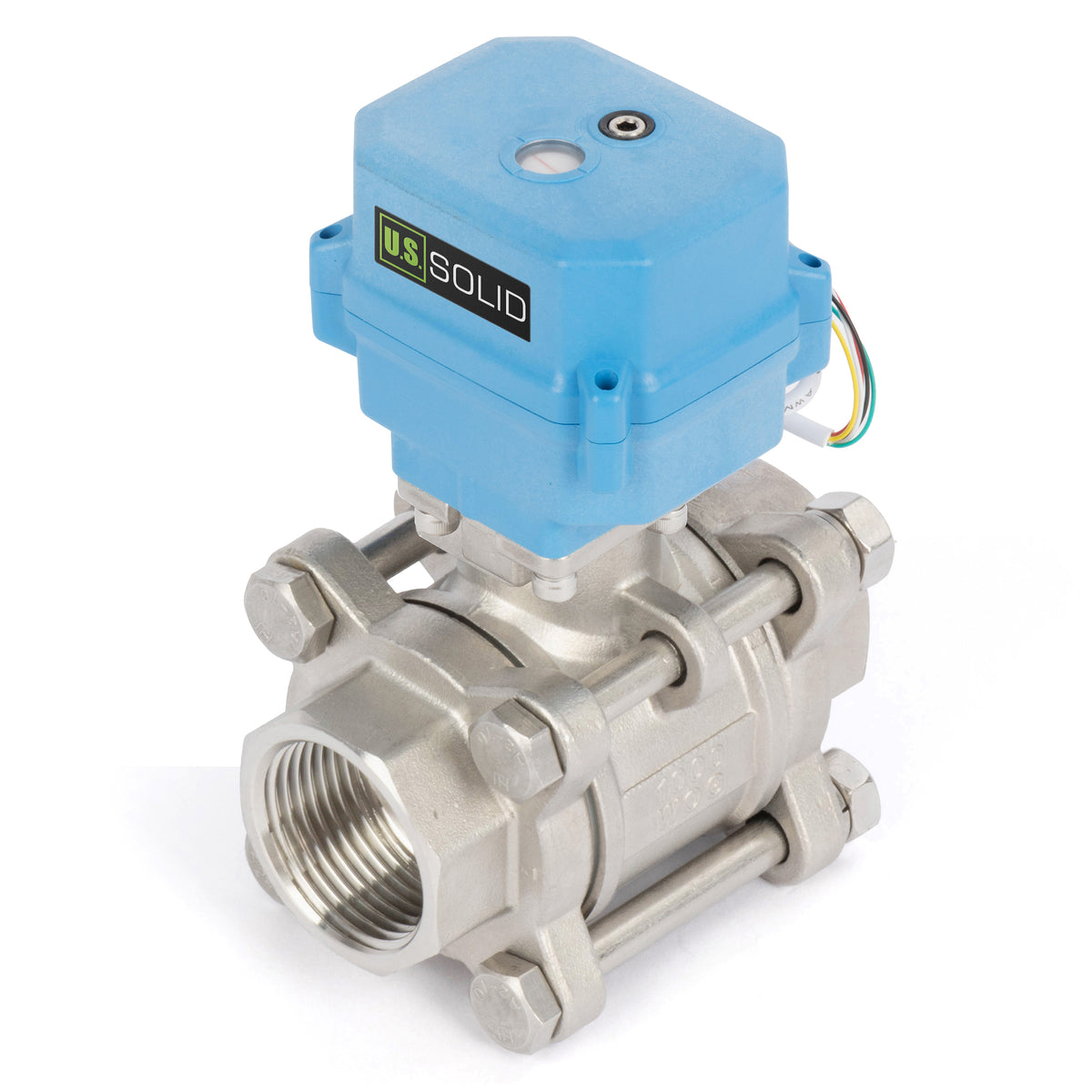

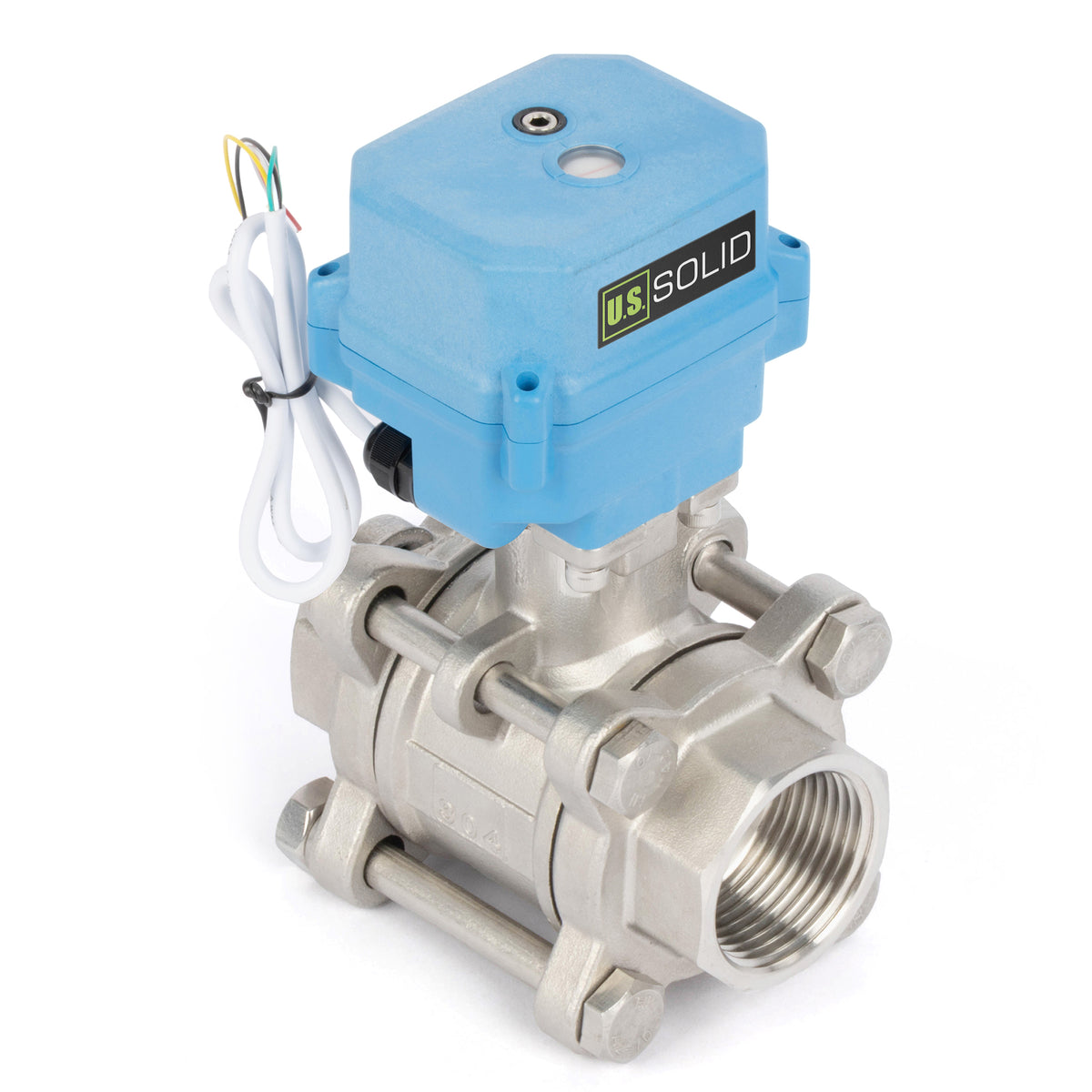

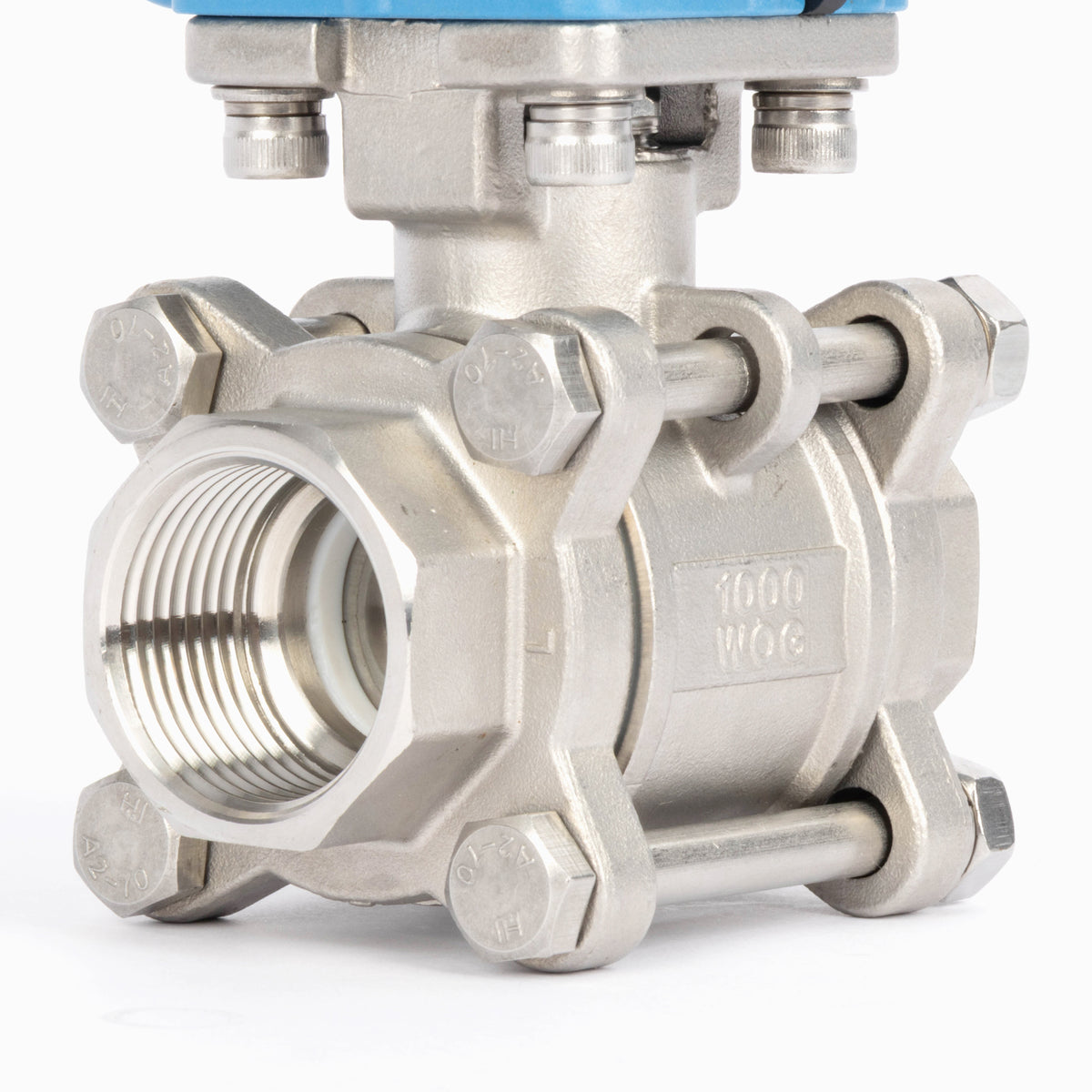

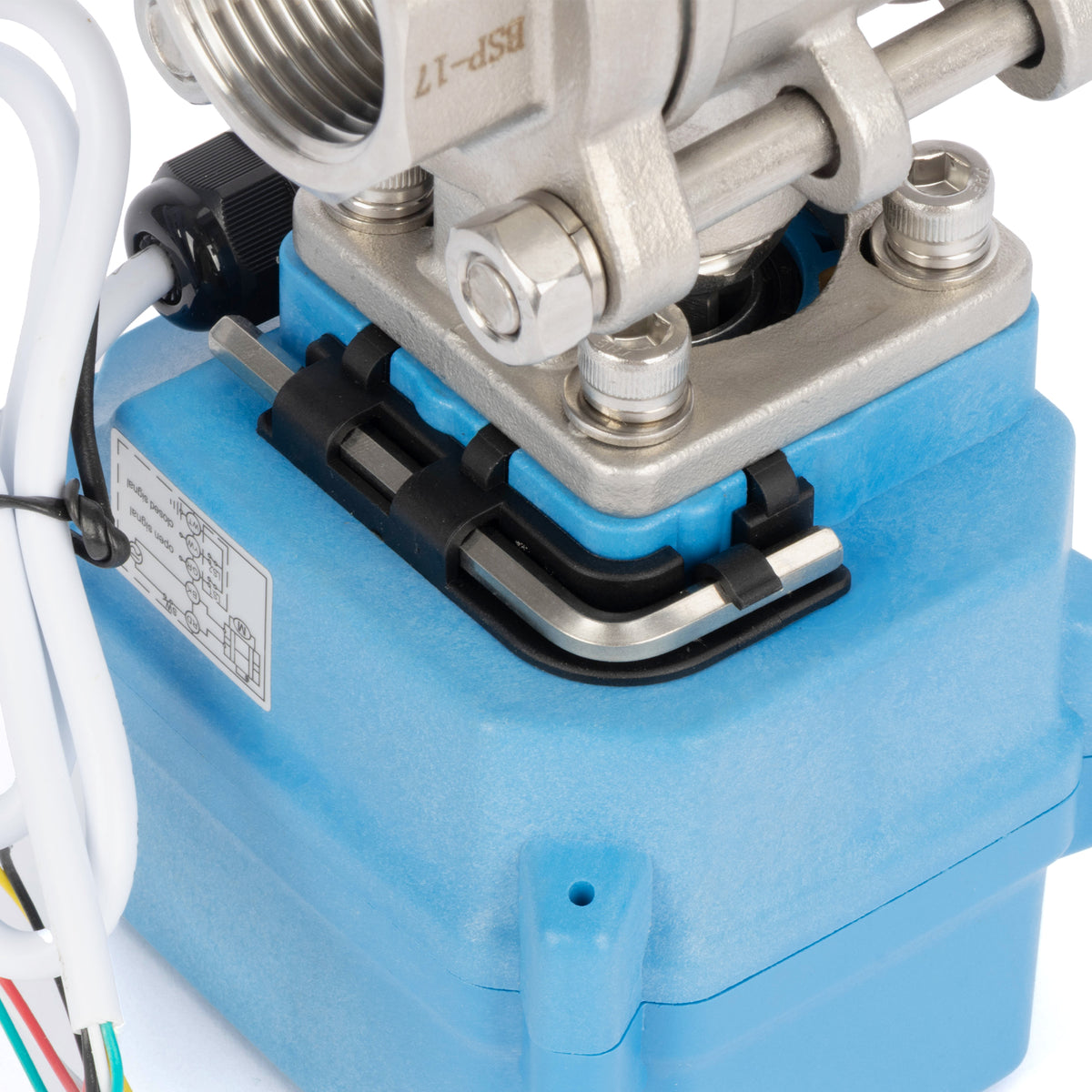

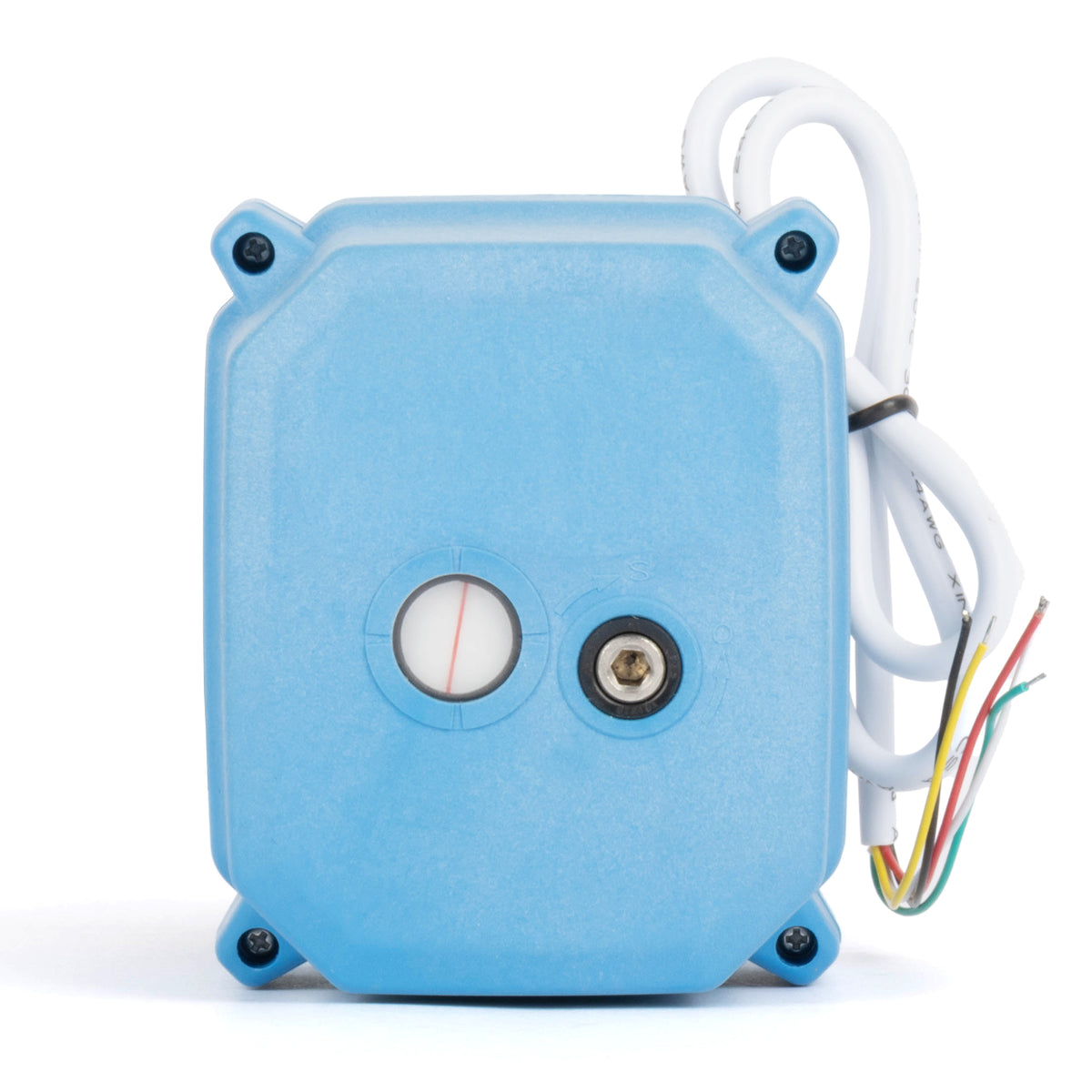

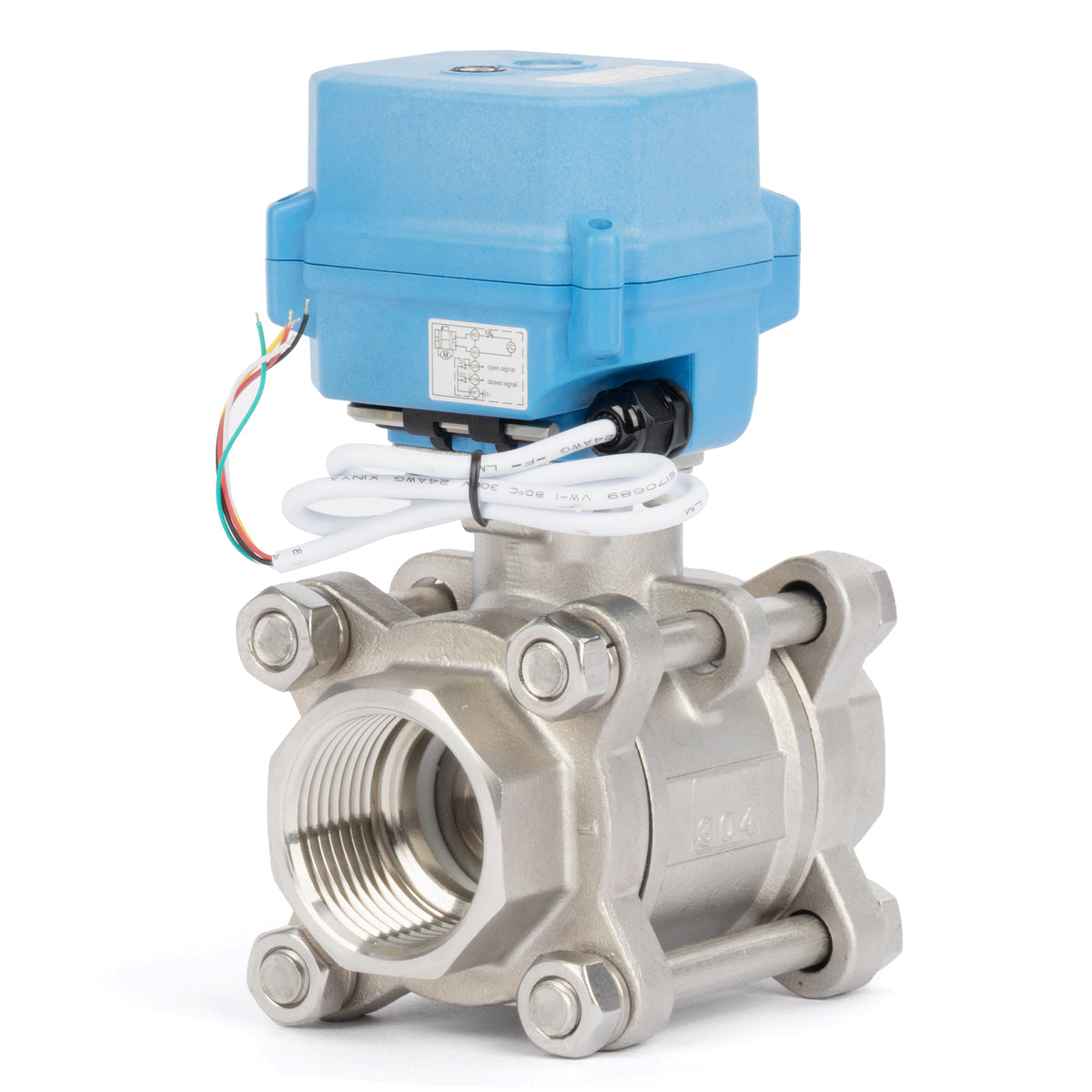

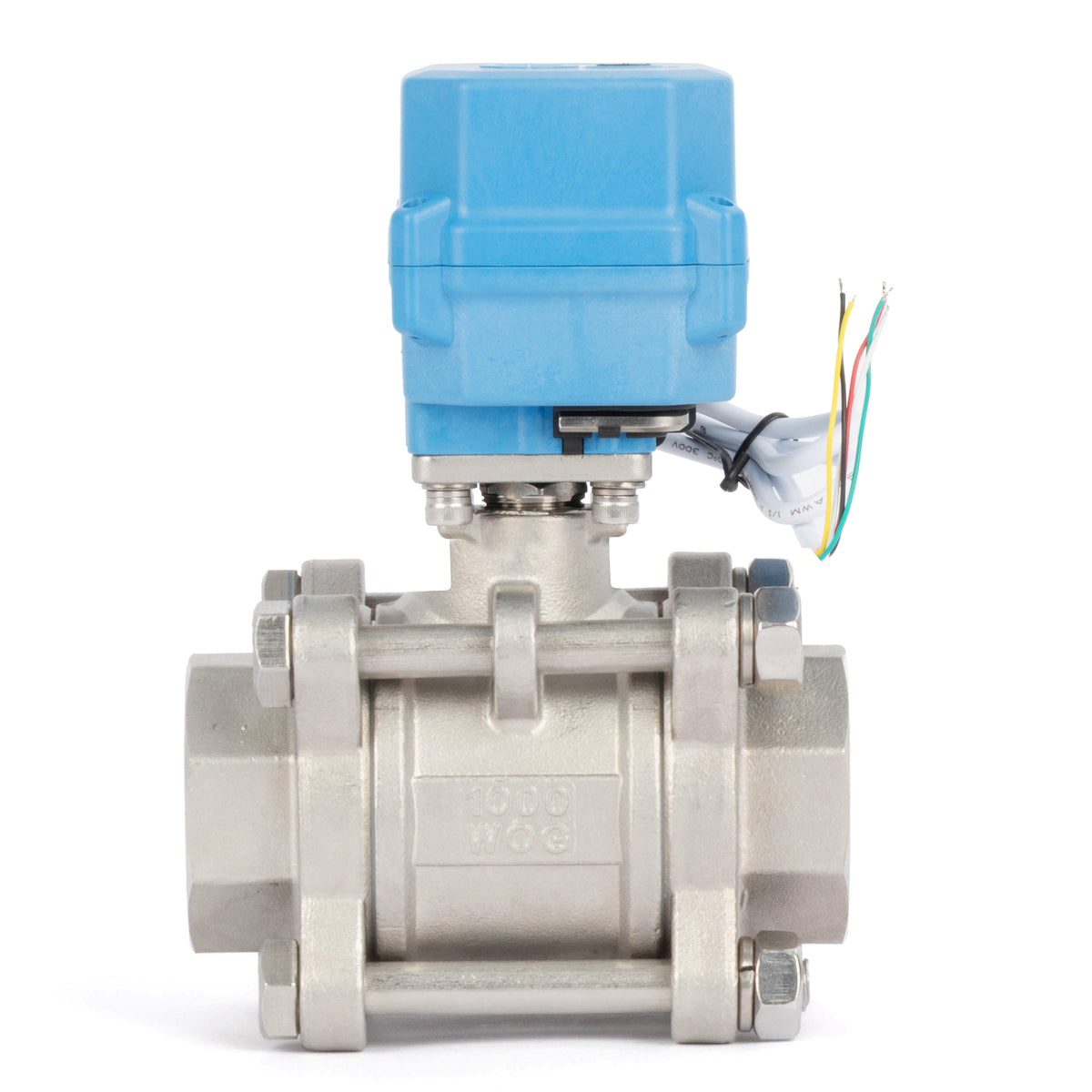

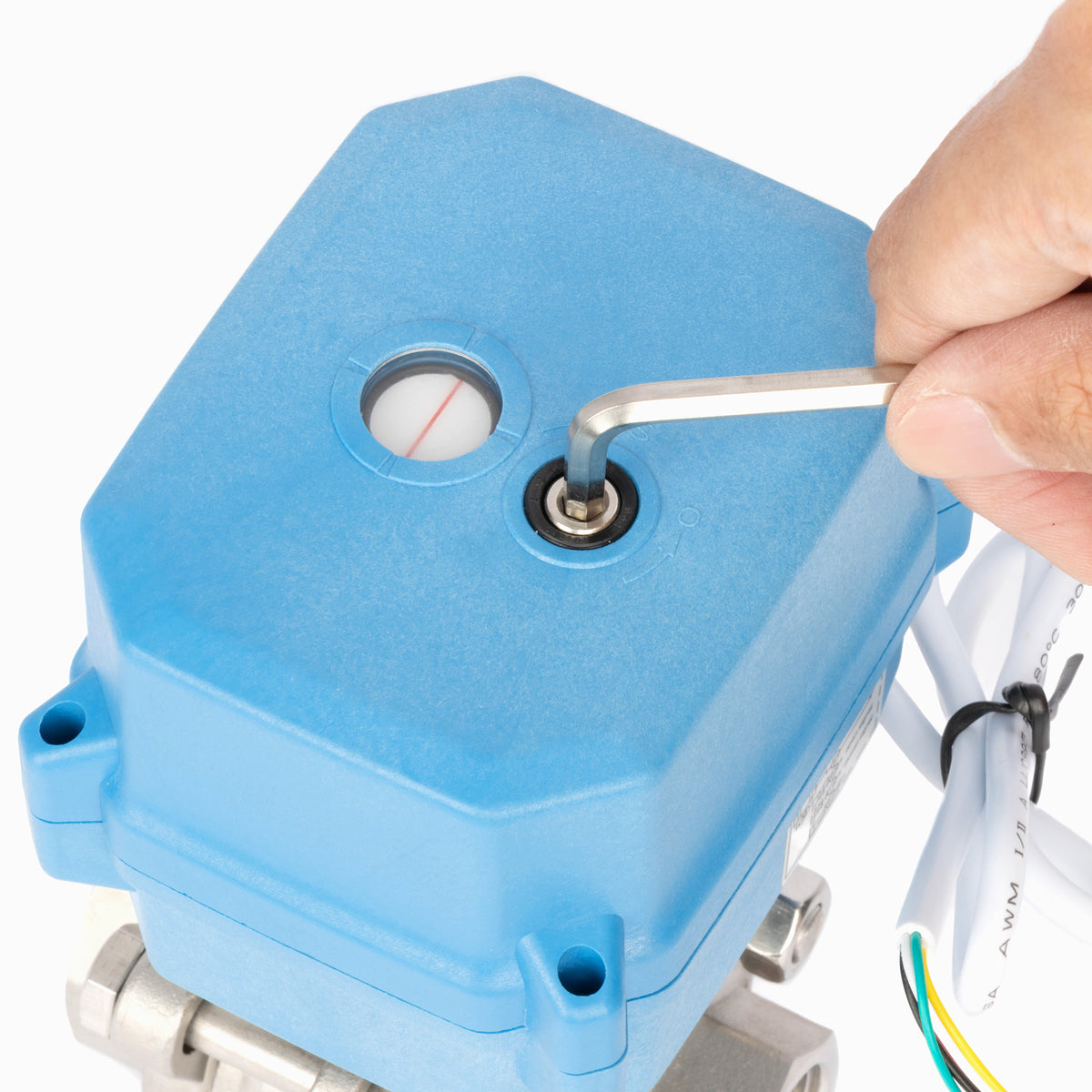

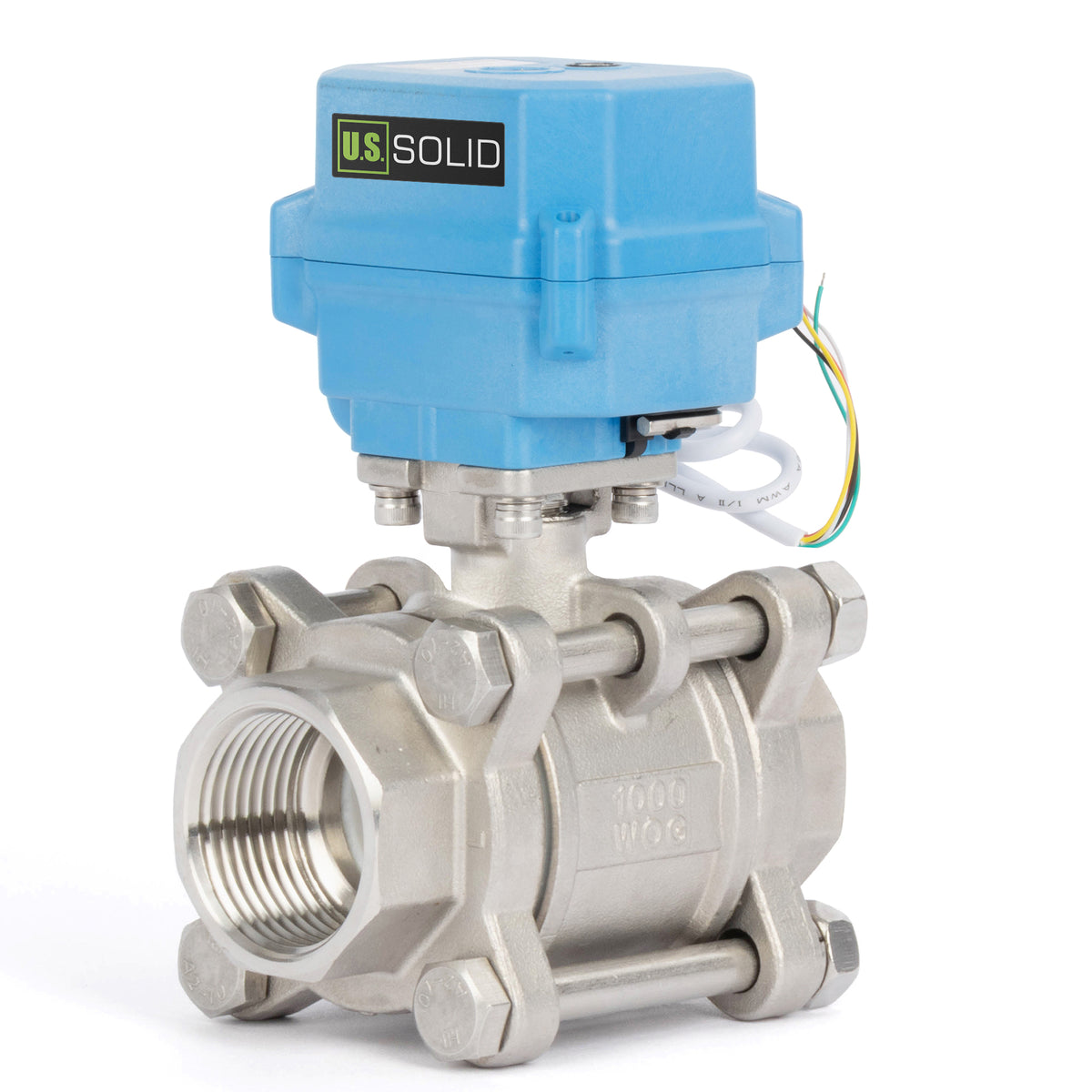

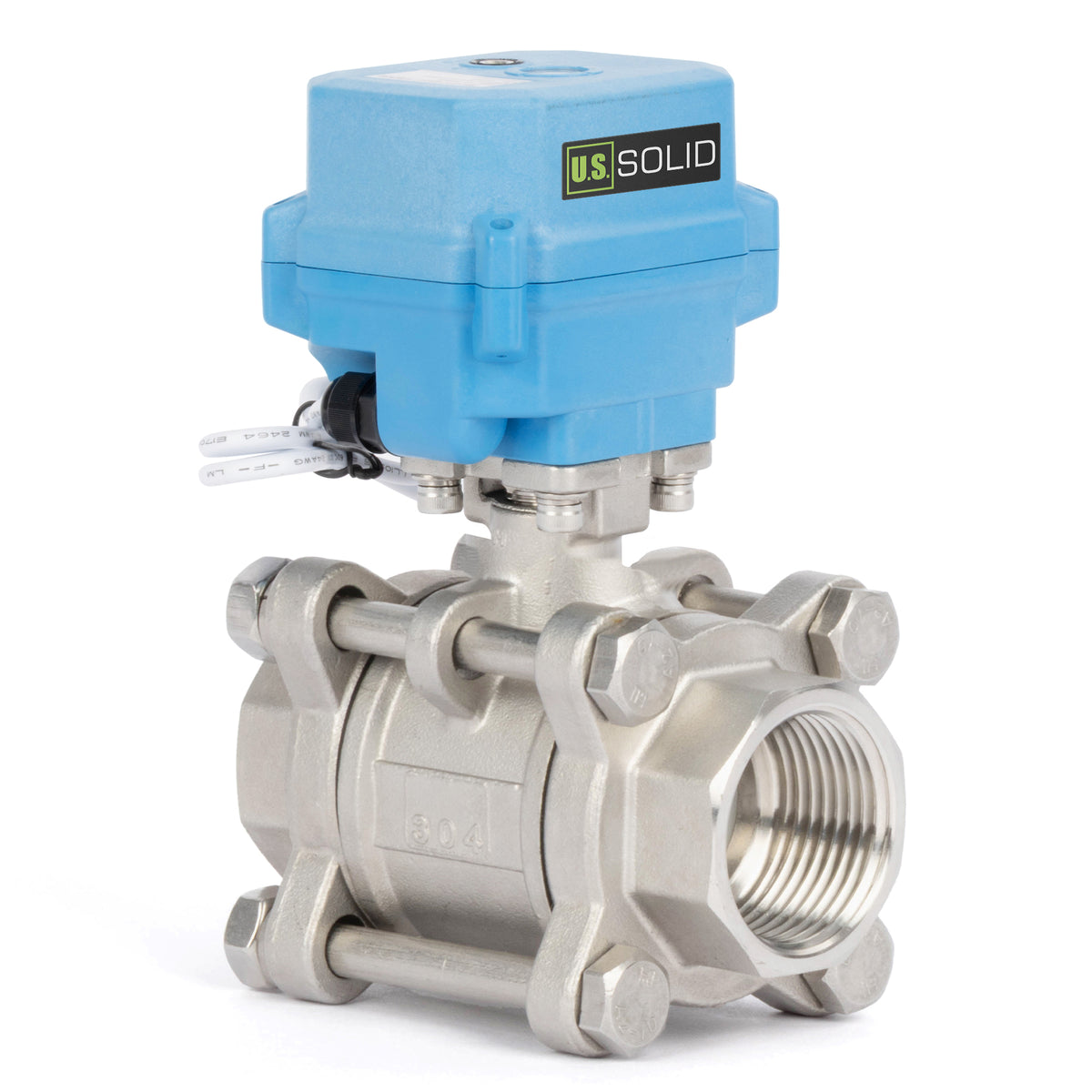

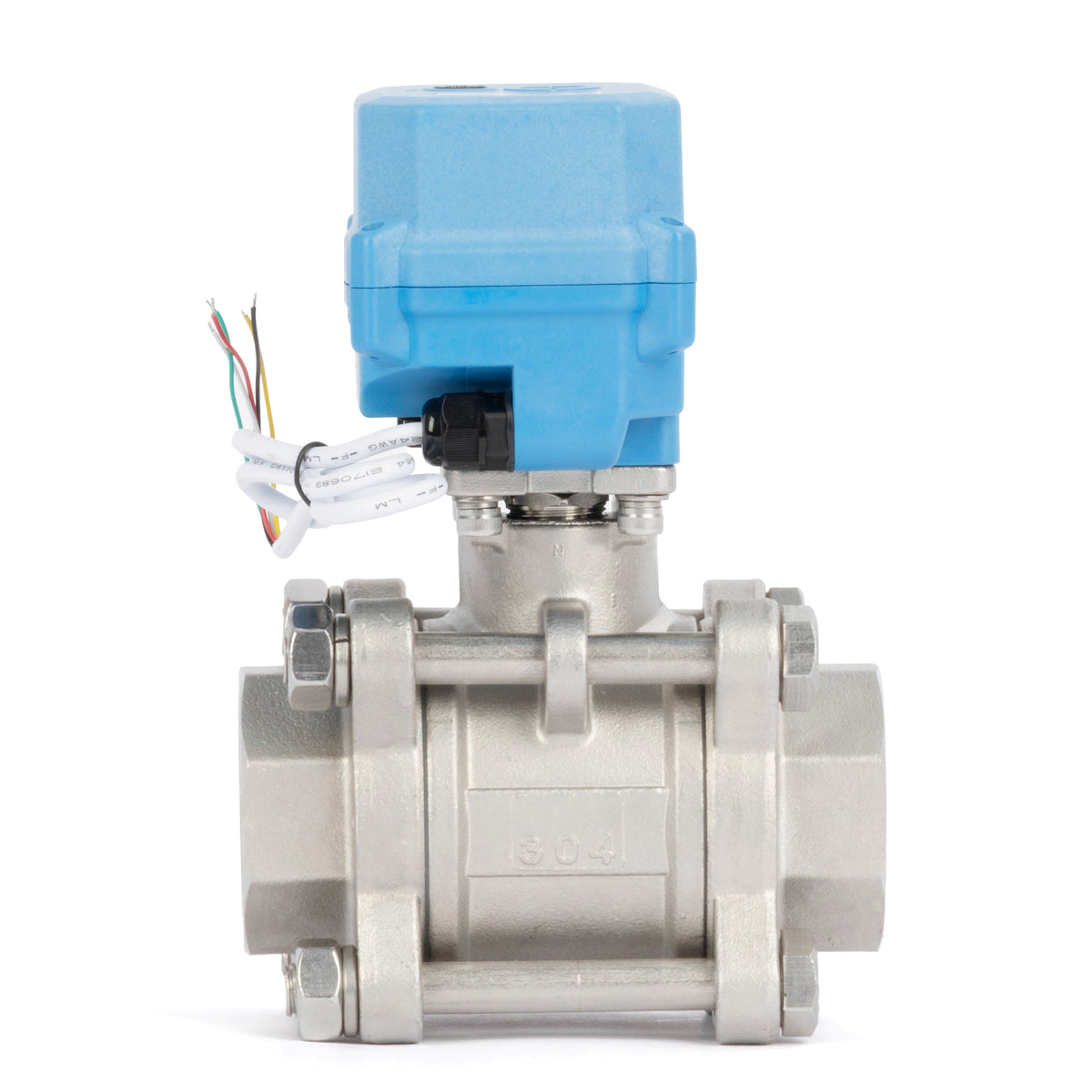

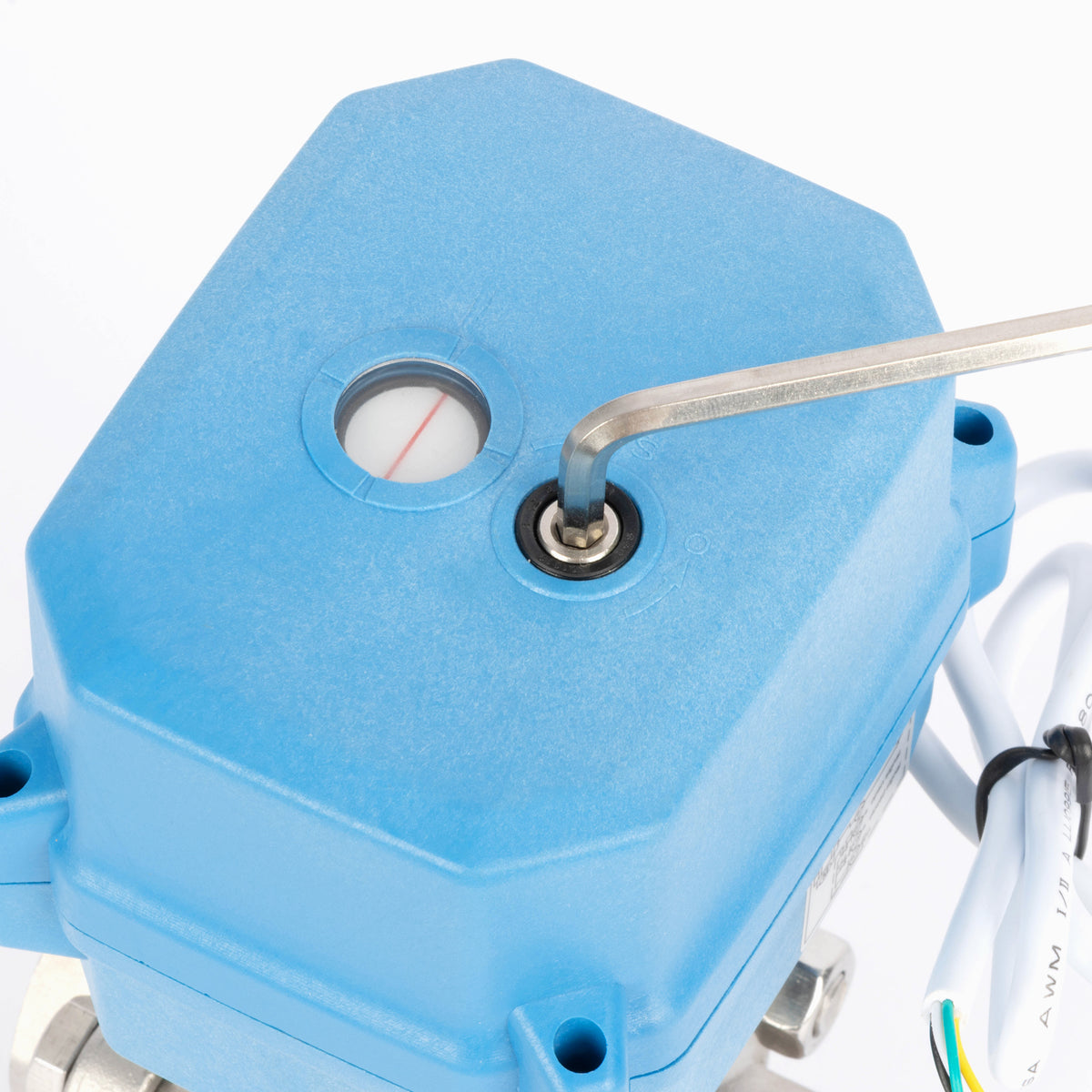

Den U.S. Solid 3-tommers motoriserede kugleventil har et 3-delt hus i 304 rustfrit stål, der er korrosionsbestandigt og designet til pålidelige væskestyringsapplikationer. Det boltede hus kan boltes af i tre dele, så den midterste kugle og PTFE-sæderne kan rengøres eller genmonteres i linje uden at skære i røret. Den bruger et 5-leders automatisk returløb, normalt lukket design: aktiveres for at åbne, og ved strømsvigt driver en intern kondensator ventilen tilbage til den helt lukkede position for sikker afbrydelse, mens signalledningerne rapporterer åben eller lukket status til din PLC, controller eller panel. En øverste indikator viser ventilpositionen med et hurtigt blik, og en manuel overstyring med den medfølgende unbrakonøgle betjener ventilen manuelt under strømsvigt. Standardportboringen håndterer op til 1,0 MPa (145 psi) til vand- og luftledninger, filtrering, dosering og andre automatiserede væskestyringssystemer.
FUNKTIONER
ANVENDELSER
Velegnet til kompatible vand- og luftledninger, filtrering, procesvandssystemer, dosering, HVAC, kunstvanding og industriel væskestyring. Bekræft mediekompatibilitet og det nominelle tryk og temperatur før installation.
SPECIFIKATIONER
MÅL
Følgende dimensioner gælder for model JFMSV55016. Alle dimensioner er i mm, medmindre andet er angivet.
| Model | JFMSV55016 | Størrelse | 3" |
|---|---|---|---|
| EN | 126,4 mm | B | 105,8 mm |
| C | 88,8 mm | D1 ± 0,5 | 3" |
| d1 ± 0,5 | 80 mm | L1 ± 2 | 192,5 mm |
| L2 ± 1 | 38 mm | H1 ± 2 | 197,8 mm |
LEDNINGSVEJLEDNING
For denne normalt lukkede model åbner ventilen, når aktuatoren aktiveres. Hvis strømmen går tabt, returnerer den interne kondensator den til den helt lukkede position. Signalledningerne rapporterer de åbne og lukkede positioner. Brug det medfølgende ledningsdiagram til at identificere terminalerne, bekræfte AC 110V-230V-forsyningen og afbryde strømmen før ledningsføring.
