Introduktion

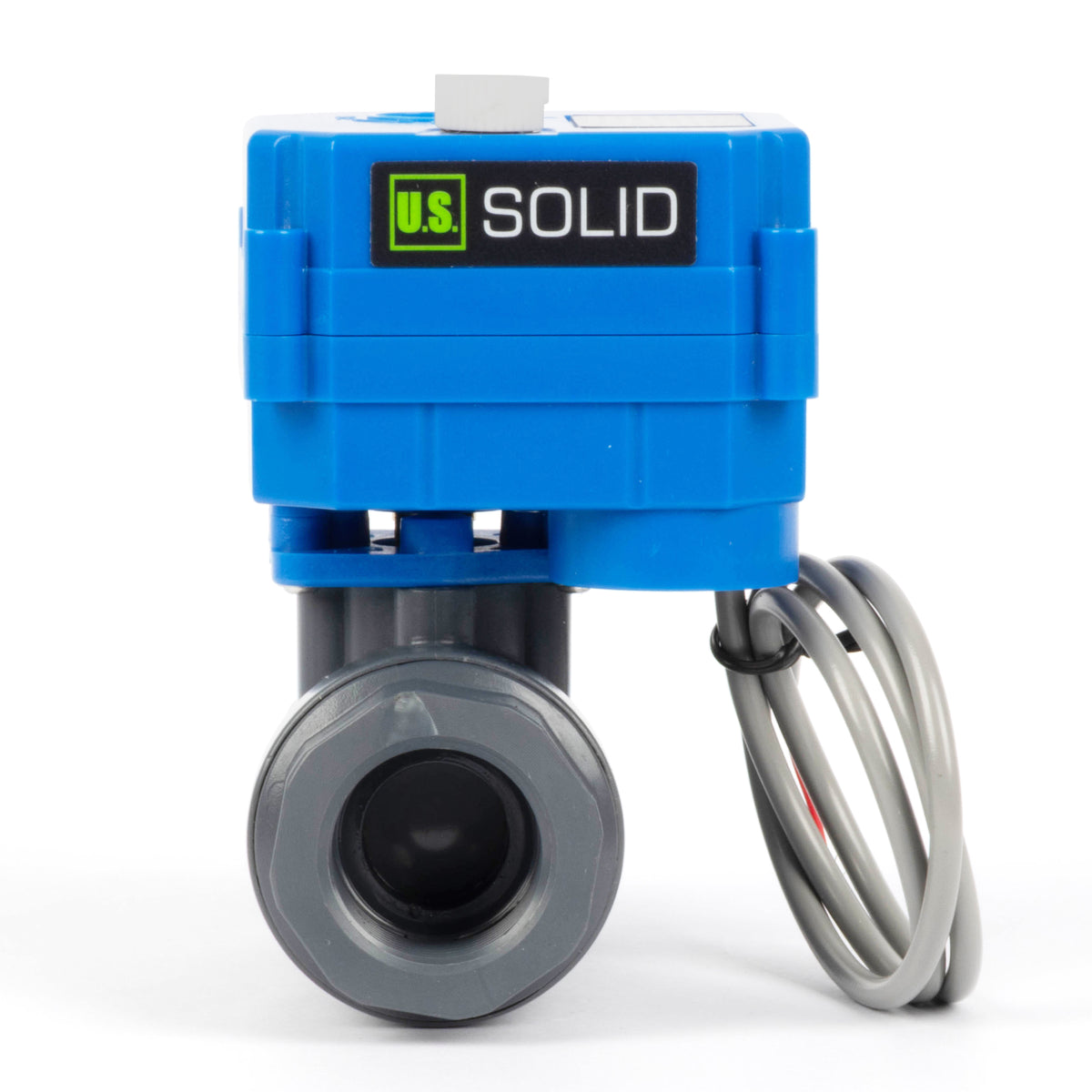

Vores motoriserede kugleventiler i standardstørrelse er lavet af UPVC og er lettere, mere økonomiske og mere praktiske end ventiler i messing eller rustfrit stål. De fås med gevindforbindelser i NPT- eller G-standarder, så de passer til almindelige rørsystemer.
Disse ventiler bruger en 3-leder dobbeltstyring-konfiguration. I modsætning til 2-ledermodellen med automatisk retur nulstilles denne version ikke automatisk, hvis strømmen afbrydes; i stedet forbliver den i sin aktuelle position. 3-lederopsætningen inkluderer en fælles ledning, en åbningskontrolledning og en lukkekontrolledning. En manuel overstyring er også inkluderet til brug under strømafbrydelser. Alle ventiler har EPDM-tætninger for pålidelig ydeevne.
... Justering af ledningerne for at ændre ventilens ON/OFF-status kræver, at hele systemet forbliver tændt.
Brugermanual
For at lære, hvordan du bruger dette produkt, henvises til user manual.
Tekniske data
| Portstørrelse | 3/4" | Model | USS-MSV00137 |
| Havn | 2-vejs | Tråd | NPT/G |
| Forbindelse | Tråd | Maksimal effekt | 3W |
| Åbning | 20 mm | Med unbrakonøgle | Ingen |
| Ledningsføring | 3-tråds dobbeltstyring | Manuel funktion | Ja |
| Signalfeedbackfunktion | Ingen | Indikatorvindue | Ja |
| Kropsmateriale | UPVC | Normal position | Ingen NO/NC-skel |
| Tætningsmateriale | PTFE-materiale | Temperaturområde (medium) | 32℉ til 131℉ |
| Arbejdsspænding | DC 9-36V | Lukke-/åbnetid | 6-8'ere |
| Maks. drejningsmoment | 2 Nm | Maks. tryk | 145 PSI (1,0 MPa) |
| Forventet levealder | 50.000 til 80.000 cyklusser | IP-klassificering | IP65 |
| Pakkestørrelse | 8,4 cm × 8,4 cm × 14,4 cm | Bruttovægt | 0,68 pund |
*For at se hele tabellen på mobilen, skal du stryge til venstre eller højre på skærmen.
3-leder dobbeltstyring
Denne model bruger en 3-leder dobbeltstyringsmetode. Den inkluderer en fælles ledning, en åbningskontrolledning og en lukkekontrolledning. Aktivér åbningskontrolledningen for at åbne ventilen og lukkekontrolledningen for at lukke den; ventilen forbliver i sin aktuelle position, hvis strømmen går tabt.
- For basisversionen uden signalfeedback skal du blot ignorere signalledningsforbindelserne vist i diagrammet.
- Ledningsfarvekodning: BK (sort), RD (rød), YW (gul), WT (hvid), BU (blå), GN (grøn) og OG (orange).
- Brug ledningsdiagrammet til at identificere de fælles, åbne- og lukkeforbindelser.
- Før manuel betjening skal du altid afbryde strømmen først.
FAQ
Problem 1: Hvad er forskellen mellem N.C. (normalt lukket) og N.O. (Normalt åben)?
Kun modeller med automatisk returventil er klassificeret som normalt åben (NO) eller normalt lukket (NC).
- Normalt lukket (NC): Ventilen forbliver lukket, når strømmen er afbrudt, og åbner kun, når den er aktiveret. Ideel til fejlsikre lukkede applikationer.
- Normalt åben (NO): Ventilen forbliver åben, når strømmen er afbrudt, og lukker kun, når den er aktiveret. Ideel til fejlsikre åbne applikationer.
Problem 2: Kan dette bruges til drikkevand?
NEJ. Denne ventil er industriel og anbefales ikke til drikkevandsapplikationer.
Problem 3: Hvad skal man være opmærksom på, når man tilslutter en ventil med signalfeedback?
For ventiler med signalfeedback skal de tre feedbacksignalledninger og ventilstyringsledningerne tilsluttes to separate strømforsyninger.
Problem 4: Hvordan betjenes ventilen manuelt?
Bemærk: For 2-tråds modellen med automatisk nulstilling skal du vente kort før manuel betjening, så kondensatoren kan aflades helt, før du drejer håndhjulet.
Rød pil
Ventilen er helt lukket, når den røde pil på positionsindikatoren ② peger på "0" (lodret i forhold til røret). Ligeledes er ventilen helt åben, når den peger på "90" (parallelt med røret).
Trin
- Før manuel betjening skal du sørge for, at ventilen er i en slukket tilstand.
- Træk først forsigtigt håndhjulet op. På dette tidspunkt vil rotation af det åbne eller lukke passagen. Du vil mærke et let løft af stangen, når du trækker op; Hvis den ikke kan løftes, kan du prøve at dreje den for at justere positionen.
- Brug ikke for meget kraft. Vær opmærksom på den røde linje i indikatorvinduet under rotation for at undgå overdreven betjening.
- Efter at have afsluttet den manuelle betjening, skal du trykke håndhjulet ned for at sikre normal drift af den elektriske funktion.
Problem 4: Hvorfor kan håndhjulet ikke drejes, når den manuelle funktion bruges?
For ventiler med automatisk nulstilling, hvis håndhjulet ikke kan drejes på trods af at den korrekte procedure er fulgt, skyldes det normalt, at kondensatoren i ventilen ikke er helt afladet. Vent i flere dusin sekunder, indtil kondensatoren er afladet, hvorefter den manuelle funktion kan bruges normalt.
*Vigtigt: Flueben (√) angiver kun betinget egnethed; krydser (×) angiver fuldstændig inkompatibilitet.
