Introduction
Une électrovanne est un composant essentiel des systèmes de contrôle des fluides. Elle est utilisée dans des applications telles que l'irrigation, les moteurs à combustion et les systèmes pneumatiques. Elle utilise un signal électrique pour activer une bobine, générant un champ magnétique qui actionne un piston pour ouvrir ou fermer la vanne. Cela permet un contrôle rapide et précis du débit de fluides ou de gaz, rendant les électrovannes essentielles au bon fonctionnement du système.

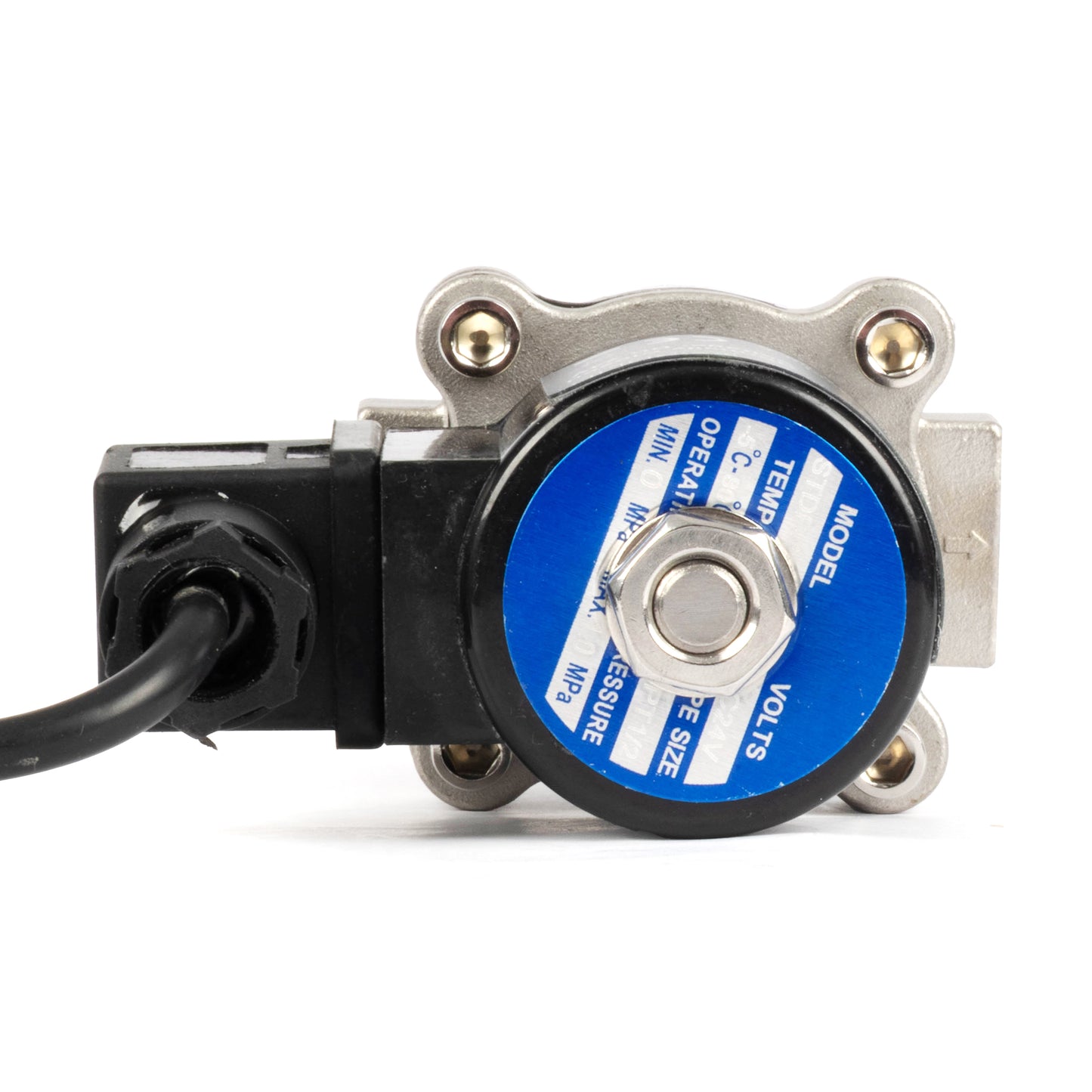

Cette nouvelle série U.S. Solid a été repensée pour une efficacité supérieure, avec une structure plus compacte et une durabilité mécanique accrue. Vanne à action directe, elle offre des temps de réponse rapides et fonctionne dès une différence de pression nulle. Équipée d'un serpentin étanche IP68, elle est conçue pour fonctionner de manière fiable même en milieu humide ou immergé. Cette vanne polyvalente est idéale pour les projets de bricolage, l'irrigation, les systèmes d'osmose inverse et la régulation du débit de propane.
Applications
Caractéristiques
- Normalement fermé : Fermé hors tension, s'ouvre sous tension.
- NPT / Filetage G (1/2") : Filetage NPT (National Pipe Taper) et G (BSPP) pour s'adapter aux différentes spécifications internationales, assurant une étanchéité optimale avec teflon tape.
- Matériau du corps de vanne : Acier inoxydable.
- Temps de réponse rapide : Ouverture/fermeture en moins d'une seconde, durée de vie supérieure à un million de cycles avec un entretien approprié.
- Démarrage à basse pression : Conçue pour un démarrage à basse pression, cette vanne fonctionne avec une pression minimale, inférieure à 0,1 bar, garantissant une grande polyvalence dans des conditions de basse pression.
- Joint Viton : Dotée d'un joint Viton durable, cette vanne résiste aux hautes températures et aux produits chimiques et fluides corrosifs tels que l'essence, les huiles, le diesel et les lubrifiants.
- Semi-directe : La nouvelle série a été repensée pour une efficacité accrue, avec une conception plus compacte et une durabilité mécanique renforcée.
Manuel d'utilisation
Pour savoir comment utiliser ce produit, veuillez vous référer au user manual
.Données techniques
| Modèle | USS2-03001 | Taille du port | 1/2" | ||
| Type de fil | NPT / G | Matière corporelle | Acier inoxydable | ||
| Type d'opération | Direct | Type de câblage | Fil conducteur | ||
| Mode de fonctionnement | Normalement fermé | Ouverture de flux | 15 mm | ||
| Valeur du flux | 4,8 CV | Joint/Diaphragme/Joint d'étanchéité | NBR | ||
| Temps de fonctionnement | ≤1s | Tension nominale | 24 V CC | ||
| Indice de protection IP | IP68 | Pouvoir | 20 W | ||
| Température de fonctionnement | 14℉-176℉ (-10℃-80℃) | Pression de service | Air/Eau/Gazole/Kérosène : 0-7 bar (0-101 PSI) ; Huile : 0-5 bar (0-72 PSI) | ||
*Pour consulter le tableau complet sur Sur mobile, veuillez glisser votre doigt vers la gauche ou la droite sur l'écran.
Principe de fonctionnement
- Les électrovannes à action directe fonctionnent en utilisant la force électromagnétique pour soulever directement le piston lorsqu'elles sont alimentées, permettant ainsi le passage du fluide. Un ressort les ramène en position fermée lorsqu'elles sont hors tension. Elles se caractérisent par une construction simple et une réponse rapide, mais sont limitées aux applications basse pression et faible débit, notamment les systèmes de vide.
- Les électrovannes à commande pilote fonctionnent en ouvrant d'abord un petit orifice. La vanne pilote, lorsqu'elle est alimentée, utilise la pression du système pour actionner la vanne principale. Lorsqu'elle est hors tension, la vanne pilote se ferme et la vanne principale se réinitialise. Cette conception permet une régulation efficace des systèmes haute pression et grand débit avec une consommation d'énergie minimale, bien qu'elle nécessite une pression de fonctionnement minimale pour fonctionner correctement.
FAQ
Problème 1 : Cette vanne est-elle adaptée à une installation sous-marine ?
Conçue pour les environnements inondés. Cette vanne est certifiée IP68 pour résister à une submersion accidentelle (par exemple, dans des regards d'irrigation ou des regards inondés). Cependant, elle n'est pas conçue pour un fonctionnement sous-marin permanent (par exemple, à l'intérieur de réservoirs d'eau ou de piscines). Pour une durée de vie maximale, Veuillez vous assurer que la zone d'installation dispose d'un drainage adéquat.
Problème 2 : Quel matériau d'étanchéité, VITON ou NBR, est le plus adapté à une utilisation avec de l'essence, du kérosène ou d'autres produits pétroliers ?
VITON. C'est le meilleur choix grâce à son excellente résistance aux hautes températures, aux produits chimiques et aux carburants. Pour les applications exigeantes ou de longue durée, le VITON est plus performant que le NBR.
Problème 3 : Ces électrovannes peuvent-elles être utilisées en continu pendant de longues périodes ?
Ces vannes ne doivent pas être alimentées pendant moins de 8 heures. Bien que la plupart ne dépassent pas 18 W de puissance, les bobines sont confinées et peuvent griller en cas d'alimentation prolongée. Nous recommandons l'utilisation d'un ventilateur d'ordinateur pour refroidir la bobine si un fonctionnement continu est nécessaire.
Problème 4 : Combien de temps faut-il attendre entre deux utilisations consécutives de cinq heures de notre électrovanne ?
Il est recommandé de prévoir environ 20 minutes de temps de refroidissement entre deux sessions de fonctionnement consécutives de 5 heures. Le temps de refroidissement exact peut varier en fonction de la température ambiante et des conditions de fonctionnement.
Problème 5 : Quelle est la durée de vie d'une électrovanne ?
Avec une durée de vie de plus d'un million de cycles lorsqu'elle est correctement entretenue, la durée de vie réelle peut varier en fonction de facteurs tels que les conditions de fonctionnement, le type de fluide, la pression, la température et les pratiques d'entretien.
Problème 6 : Peut-on l'utiliser pour l'eau potable ?
Oui.Cette électrovanne est fabriquée en acier inoxydable de qualité alimentaire et répond aux normes pour l'eau potable. Conforme aux normes de l'eau. Convient à l'eau potable et ne présente aucun risque de contamination au plomb (contrairement aux vannes en laiton).
Problème 7 : Peut-on l'utiliser à l'extérieur ?
Oui. Nos vannes à bille motorisées bénéficient d'un indice de protection IP68 supérieur, les rendant totalement étanches à la poussière et protégées contre l'immersion continue dans l'eau. Elles sont spécialement conçues pour une utilisation extérieure fiable dans diverses conditions météorologiques, offrant une durabilité exceptionnelle à long terme sans nécessiter de boîtier de protection supplémentaire.
Problème 8 : Que signifie la flèche sur le corps de la vanne ?
La flèche sur la vanne indique le sens d'écoulement. La plupart des vannes U.S. Solid sont unidirectionnelles, ce qui signifie qu'elles sont conçues pour fonctionner correctement uniquement lorsque le fluide circule dans le sens de la flèche. Si elles sont installées dans le sens inverse, la vanne risque de ne pas fonctionner correctement (par exemple, une vanne normalement fermée). (La vanne peut ne pas se fermer).
Problème 9 : Quelle est la différence entre NF (Normalement Fermé) et NO (Normalement Ouvert) ?
- Normalement Fermé (NF) : La vanne reste fermée hors tension et ne s'ouvre que lorsqu'elle est alimentée. Idéal pour les applications à sécurité intégrée.
- Normalement Ouvert (NO) : La vanne reste ouverte hors tension et ne se ferme que lorsqu'elle est alimentée. Idéal pour les applications à sécurité intégrée.
CÂBLAGE
Polarité
Pour les vannes à 2 fils, la vanne s'actionnera quelle que soit la borne à laquelle chaque fil est connecté (+ ou -). Certains modèles, comme ceux illustrés à gauche, comportent un fil de terre. Ouvrez le connecteur et recherchez le symbole de terre, indiqué dans le coin de la figure. Pour les vannes avec un fil de terre, assurez-vous de bien les mettre à la terre. Pour les deux autres fils, la vanne s'actionnera quelle que soit la borne à laquelle chaque fil est connecté (+ ou -).
Précautions
- Il est recommandé de filtrer le fluide avant utilisation afin d'éviter que des impuretés n'obstruent la vanne, ce qui pourrait entraîner une fermeture incomplète.
- Sens d'écoulement : Lors de l'installation, assurez-vous que la flèche sur le corps de la vanne est alignée avec le sens d'écoulement du fluide. Sens de refoulement. Si une pression inverse est possible, installez un clapet anti-retour pour empêcher le reflux.
- Pour garantir des performances optimales et prolonger la durée de vie de l'électrovanne, installez-la horizontalement, la bobine orientée verticalement vers le haut. Évitez une orientation verticale ou inversée de la bobine.
- L'électrovanne génère de la chaleur pendant son fonctionnement. Évitez tout contact direct avec les mains.
- Les électrovannes restées hors service pendant une période prolongée doivent être nettoyées afin d'éliminer toute impureté ou condensation accumulée avant utilisation.
- Pour garantir une étanchéité parfaite, utilisez toujours le raccord Teflon tape lors du raccordement des filetages NPT / G.
*Important : Les coches (√) indiquent une condition. Compatibilité uniquement ; les croix (×) indiquent une incompatibilité totale.
