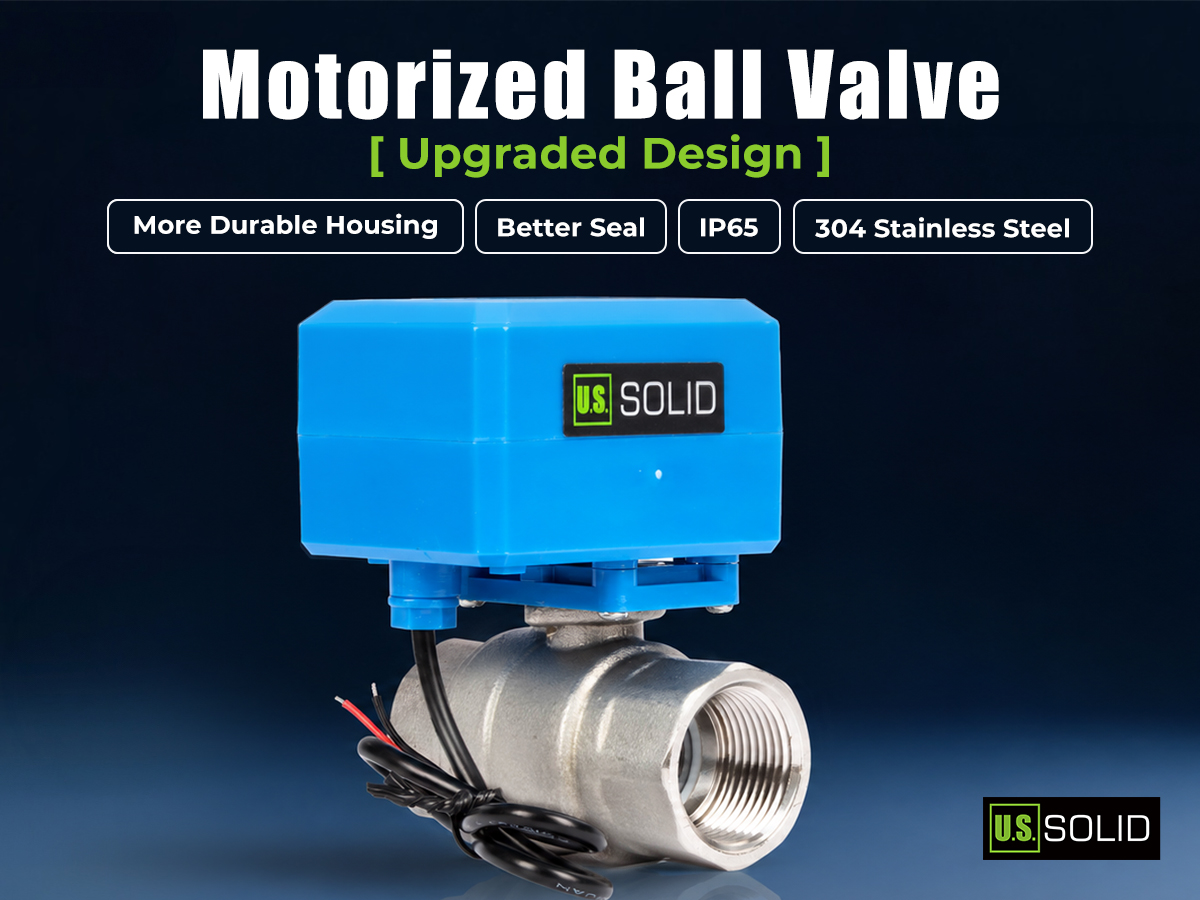

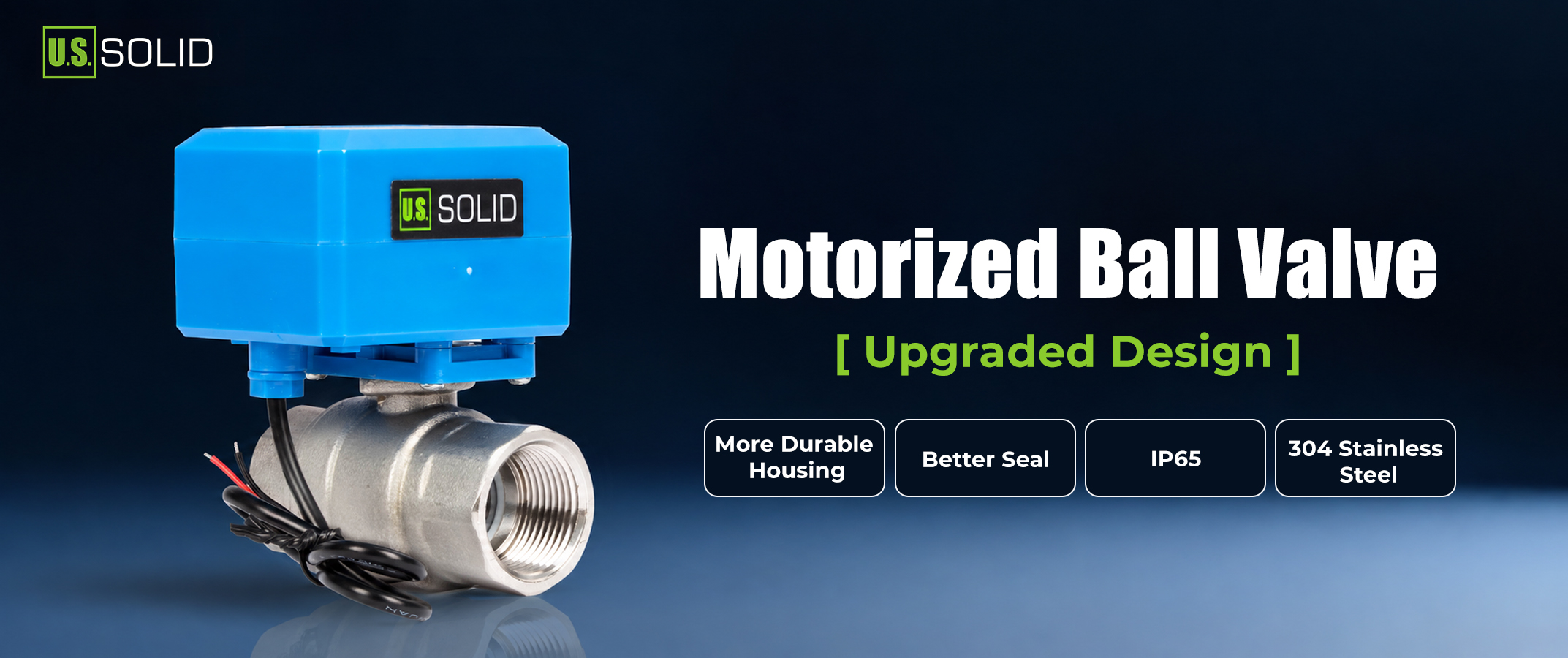

Vanne à bille motorisée 1/2" - Acier inoxydable 304, 9-36 V CA/CC, 2 fils, retour automatique, normalement fermée, 3 voyants lumineux

Introduction

Les vannes à boisseau sphérique motorisées de la série USS-MBV

Manuel d'utilisation

Pour savoir comment utiliser ce produit, veuillez consulter le user manual ou regardez le tutorial videos.

Conception améliorée

Le nouveau modèle bleu est la version améliorée de notre vanne classique, avec des améliorations clés :

• Durabilité accrue : Doté d'un boîtier de conception nouvelle, nettement plus robuste et résistant à l'usure.
• Étanchéité supérieure : Une conception d'étanchéité améliorée minimise les fuites et garantit une intégrité à long terme.
• Efficacité accrue : Un fonctionnement optimisé réduit la consommation d'énergie, ce qui entraîne une baisse des coûts de fonctionnement. Coûts.

Données techniques

*Pour afficher le tableau complet sur mobile, veuillez glisser vers la gauche ou la droite sur l'écran.

Qualité et sécurité certifiées CE

FAQ

Problème 1 : Quelle est la différence entre N.C. (Normalement fermé) et N.O. ? (Normalement ouvert) ?

• Normalement fermé (NF) : La vanne reste fermée hors tension et ne s'ouvre que lorsqu'elle est alimentée. Idéale pour les applications à sécurité intégrée.
• Normalement ouvert (NO) : La vanne reste ouverte hors tension et ne se ferme que lorsqu'elle est alimentée. Idéal pour les applications à sécurité intégrée nécessitant une ouverture automatique.

Problème 2 : Quelle est la différence entre un passage intégral et un passage standard ?

• Passage intégral : Correspond au diamètre du tuyau, restriction de débit minimale, idéal pour les débits élevés et les faibles pertes de charge.
• Passage standard : Plus petit que le diamètre du tuyau, résistance plus élevée, convient aux besoins généraux de débit et de pression.

Problème 3 : Pour les vannes à retour automatique, quel est le temps de fonctionnement minimal requis pour le stockage électrique afin de permettre la fermeture en cas de coupure de courant ?

Pour garantir la fonction de réinitialisation automatique en cas de coupure de courant, il est essentiel d'alimenter l'appareil pendant environ une minute afin de charger le condensateur des vannes à boisseau sphérique motorisées à retour automatique à 2 fils.

Problème 4 : Cette vanne est-elle compatible avec le propane ?

Oui, nos vannes à bille motorisées sont compatibles avec le propane.

Problème 5 : Comment câbler une vanne à bille motorisée à retour automatique à 2 fils ?

• CC : Connectez le fil rouge à la borne positive (+) et le fil noir à la borne négative (-) pour ouvrir la vanne. Déconnectez l'un ou l'autre fil pour fermer la vanne.
• CA : Connectez un fil à la borne positive (+) et l'autre à la borne négative (-) pour ouvrir la vanne. Débrancher l'un ou l'autre fil fermera la vanne.

CÂBLAGE

Remarque : Le produit présenté dans le GIF de démonstration peut ne pas correspondre au produit réel de cette liste (par exemple, différences entre les types normalement ouvert (NO) et normalement fermé (NF)). Ceci est normal. Le GIF a pour but d'illustrer le câblage d'une vanne à bille motorisée à retour automatique à 2 fils.

Précautions

• Pour les modèles à 2 fils à polarité inversée et à 3 fils, la vanne est hors tension lorsqu'elle est complètement ouverte ou fermée. D'autres modèles peuvent consommer une quantité négligeable d'énergie lorsqu'ils sont complètement ouverts, et le modèle à 5 fils consomme de l'énergie lorsqu'il est fermé afin de maintenir les voyants lumineux allumés. Consultez la fiche technique pour plus d'informations.
• Les vannes décrites dans ce document ne sont pas conçues pour une utilisation manuelle. Toute tentative de manipulation manuelle pourrait endommager la vanne ou provoquer des blessures.
• Seuls les modèles à retour automatique reviennent en position fermée en cas de coupure de courant. Tous les autres modèles restent dans leur position actuelle. Si cela vous préoccupe, envisagez l'achat d'un modèle à retour automatique. Ces vannes sont conçues avec des dispositifs de limitation de puissance, ce qui leur permet de fonctionner en continu sans risque de surchauffe. Toutefois, veillez toujours à une installation correcte et au respect des consignes du fabricant pour garantir un fonctionnement sûr.
