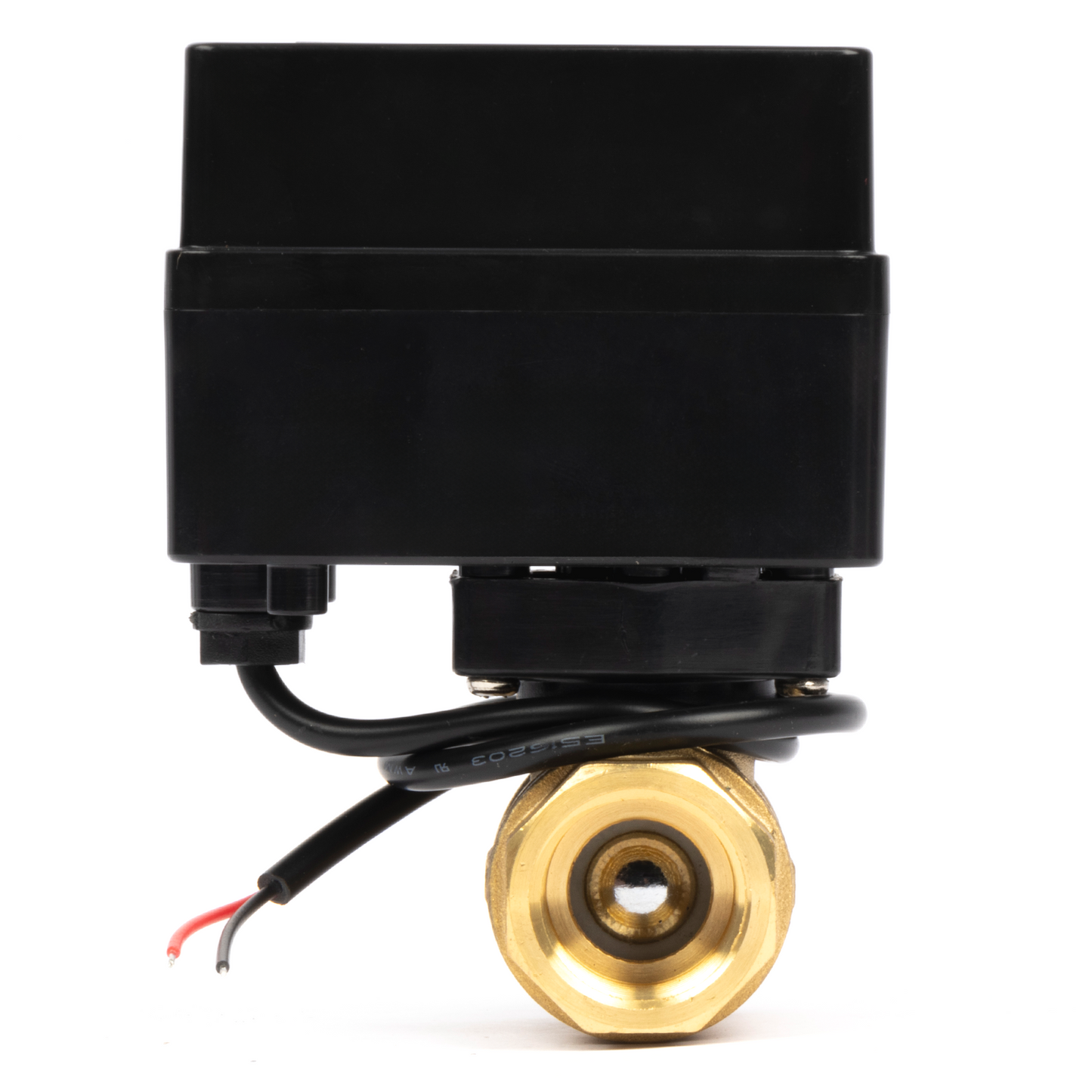

Vanne à bille motorisée 1/2" - Vanne à bille électrique en laiton 9-36 V AC/DC avec retour automatique à 2 fils, 2 voyants lumineux, normalement fermée

Introduction

Les vannes à boisseau sphérique motorisées de la série USS-MBV

Manuel d'utilisation

Pour apprendre à utiliser ce produit, veuillez consulter le user manual ou regarder le tutorial videos.

Données techniques

*Pour afficher le tableau complet sur mobile, veuillez glisser votre doigt vers la gauche ou la droite sur l'écran.

Qualité certifiée CE & Sécurité

FAQ

Problème 1 : Quelle est la différence entre NF (Normalement Fermé) et NO (Normalement Ouvert) ?

• Normalement Fermé (NF) : La vanne reste fermée hors tension et ne s’ouvre que lorsqu’elle est alimentée. Idéale pour les applications à sécurité intégrée.
• Normalement Ouvert (NO) : La vanne reste ouverte hors tension et ne se ferme que lorsqu’elle est alimentée. Idéale pour les applications à sécurité intégrée.

• Passage intégral : Correspond au diamètre du tuyau, restriction de débit minimale, idéal pour un débit élevé et une faible perte de charge.
• Passage standard : Plus petit que le diamètre du tuyau, résistance plus élevée, convient aux besoins généraux de débit et de pression.

Problème 3 : Peut-on utiliser ce produit pour l'eau potable ?

NON. Cette vanne à bille motorisée est en laiton, qui contient du plomb ; elle ne doit pas être utilisée pour l'eau potable.

Problème 4 : Pour les vannes à retour automatique, quel est le temps d'ouverture minimal requis pour le stockage électrique afin de permettre la fermeture en cas de coupure de courant ?

Problème 5 : Cette vanne est-elle compatible avec le propane ?

Oui, nos vannes à bille motorisées sont compatibles avec le propane.

Problème 6 : Comment câbler une vanne à bille motorisée à retour automatique à 2 fils ?

• CC : Connectez le fil rouge à la borne positive (+) et le fil noir à la borne négative (-) pour ouvrir la vanne. Déconnecter l'un ou l'autre fil fermera la vanne.
• CA : Connectez un fil à la borne positive (+) et l'autre à la borne négative (-). Connectez le pôle négatif (-) pour ouvrir la vanne. Débrancher l'un ou l'autre fil fermera la vanne.

CÂBLAGE

Remarque : Le produit présenté dans le GIF de démonstration peut différer du produit réel de cette liste (par exemple, différences entre les types normalement ouvert (NO) et normalement fermé (NF)). Ceci est normal, et le GIF est destiné à illustrer la méthode de câblage d'une vanne à bille motorisée à retour automatique à 2 fils.

Précautions

• Pour les modèles à 2 fils à polarité inversée et à 3 fils, La vanne est hors tension lorsqu'elle est complètement ouverte ou fermée. D'autres modèles peuvent consommer une quantité d'énergie négligeable lorsqu'ils sont complètement ouverts, et le modèle à 5 fils consomme de l'énergie lorsqu'il est fermé pour maintenir les voyants lumineux allumés. Consultez la fiche technique pour plus d'informations. Les vannes décrites dans cette fiche ne sont pas conçues pour une utilisation manuelle. Toute tentative de manipulation pourrait endommager la vanne ou provoquer des blessures. Seuls les modèles à retour automatique se referment en cas de coupure de courant. Tous les autres modèles restent dans leur position actuelle. Si cela vous préoccupe, envisagez l'achat d'un modèle à retour automatique. Ces vannes sont conçues avec des dispositifs de limitation de puissance, ce qui leur permet d'être alimentées en continu sans risque de surchauffe. Cependant, assurez-vous toujours d'une installation correcte et du respect des consignes du fabricant pour garantir un fonctionnement en toute sécurité.
