INTRODUCTION

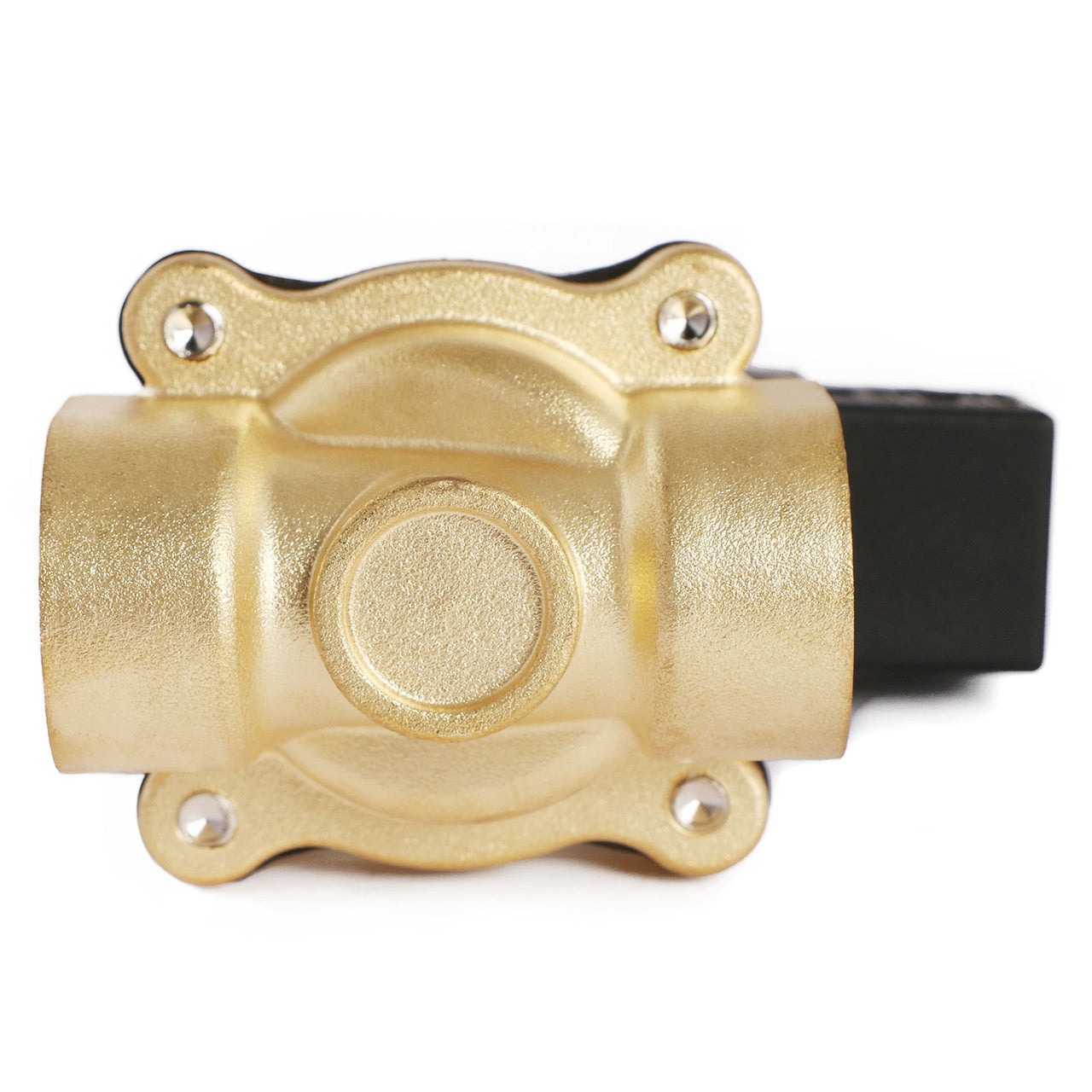

Une électrovanne est un composant essentiel des systèmes de contrôle des fluides, utilisée dans des applications telles que l'irrigation, les moteurs à combustion et les systèmes pneumatiques. Elle utilise un signal électrique pour activer une bobine de solénoïde, générant un champ magnétique qui déplace un piston pour ouvrir ou fermer la vanne. Cela permet un contrôle rapide et précis du débit de fluides ou de gaz, rendant les électrovannes essentielles au bon fonctionnement du système. Notre nouvelle série d'électrovannes semi-directes U.S. Solid a été repensée pour une efficacité accrue, avec une conception plus compacte et une durabilité mécanique renforcée.
CARACTÉRISTIQUES
APPLICATIONS
SPÉCIFICATIONS
| Modèle | USS-NSV00004 | Marque | U.S. Solid |
|---|---|---|---|
| Taille | 3/4" | Ouverture de flux | 20 mm |
| Matériau de la vanne | Laiton | Joint / Diaphragme / Joint d'étanchéité | VITON |
| Tension nominale | 12 V CC, ±10 % | Actuel | 1,83A |
| Puissance nominale | 22 W | Type d'opération | Valve de levage direct |
| Niveau de protection | IP65 | Valeur de débit | 7,6 CV |
| Plage de pression de fonctionnement | 0 à 116 PSI / 0 à 0,8 MPa (pour l'air et l'eau) ; 0 à 72 PSI / 0 à 0,5 MPa (pour l'huile) | Température minimale de fonctionnement | 14 degrés Fahrenheit (-10 degrés Celsius) |
| Type de fil | NPT/G | État de fonctionnement | Normalement fermé |
Caractéristiques de la vanne
Indice de protection :
Les vannes ont un indice de protection IP65. Le premier chiffre, 6, indique une étanchéité totale à la poussière. Le second chiffre, 5, indique une protection contre les jets d'eau de toutes directions. Elles conviennent à une variété d'environnements complexes et résistent efficacement à la pénétration de poussière et d'eau pour garantir un fonctionnement fiable.
FAQ
1. Quel est l'indice d'étanchéité de cette vanne ?
2. Ces électrovannes peuvent-elles être utilisées en continu pendant de longues périodes ?
Ces vannes ne doivent pas être alimentées pendant plus de 8 heures. Bien que la plupart ne dépassent pas 18 W de puissance, les bobines sont confinées et peuvent griller si elles sont alimentées trop longtemps. Nous recommandons l'utilisation d'un ventilateur d'ordinateur pour refroidir la bobine si un fonctionnement continu est nécessaire.
3. Combien de temps faut-il attendre entre deux utilisations consécutives de cinq heures de notre électrovanne ?
Il est recommandé de prévoir environ 20 minutes de refroidissement entre deux sessions de fonctionnement consécutives de 5 heures. Le temps de refroidissement exact peut varier en fonction de la température ambiante et des conditions de fonctionnement.
4. Peut-on l'utiliser pour l'eau potable ?
NON. Cette vanne à bille motorisée est en laiton, qui contient du plomb, et ne doit pas être utilisée pour l'eau potable.
5. Peut-elle être utilisée à l'extérieur ?
Bien que les électrovannes soient certifiées IP65, ce qui les rend résistantes aux projections d'eau, il est recommandé de les installer dans un boîtier de protection en cas d'installation extérieure permanente afin de garantir leur durabilité.
Télécharger le manuel d'utilisation here
INTRODUCTION
Une électrovanne est un composant essentiel des systèmes de contrôle des fluides, utilisée dans des applications telles que l'irrigation, les moteurs à combustion et les systèmes pneumatiques. Elle utilise un signal électrique pour activer une bobine solénoïde, générant un champ magnétique qui déplace un piston pour ouvrir ou fermer la vanne. Cela permet un contrôle rapide et précis du débit de fluides ou de gaz, rendant les électrovannes essentielles au bon fonctionnement du système. Notre nouvelle série d'électrovannes semi-directes U.S. Solid a été repensée pour une efficacité accrue, avec une conception plus compacte et une durabilité mécanique renforcée.
CARACTÉRISTIQUES
APPLICATION
&ph20042>POLARITÉ
Lorsqu'il s'agit de vannes à deux fils, il est important de noter leur conception insensible à la polarité. Cela signifie que la vanne fonctionnera correctement quelle que soit la borne à laquelle chaque fil est connecté. Que le fil soit connecté à la borne positive (+) ou négative (-) n'a aucune incidence sur le fonctionnement de la vanne. Cependant, il est essentiel de savoir que certaines vannes comportent un fil de terre supplémentaire. Pour déterminer si votre vanne possède un fil de terre, vous devrez ouvrir le connecteur. Pour les vannes avec fil de terre, une mise à la terre correcte est cruciale.
SPÉCIFICATIONS
| Modèle | USS-NSV00004 | Marque | U.S. Solid |
|---|---|---|---|
| Taille | 3/4" | Ouverture de flux | 20 mm |
| Matériau de la vanne | Laiton | Joint / Diaphragme / Joint d'étanchéité | VITON |
| Tension nominale | 12 V CC, ±10 % | Actuel | 1,83A |
| Puissance nominale | 22 W | Type d'opération | Valve de levage direct |
| Niveau de protection | IP65 | Valeur de débit | 7,6 CV |
| Plage de pression de fonctionnement | 0 à 116 PSI / 0 à 0,8 MPa (pour l'air et l'eau) ; 0 à 72 PSI / 0 à 0,5 MPa (pour l'huile) | Température minimale de fonctionnement | 14 degrés Fahrenheit (-10 degrés Celsius) |
| Type de fil | NPT/G | État de fonctionnement | Normalement fermé |
Caractéristiques de la vanne
Indice de protection :
Les vannes ont un indice de protection IP65. Le premier chiffre, 6, indique une étanchéité totale à la poussière. Le second chiffre, 5, indique une protection contre les jets d'eau de toutes directions. Elles conviennent à une variété d'environnements complexes et résistent efficacement à la pénétration de poussière et d'eau pour garantir un fonctionnement fiable.
FAQ
1. Quel est l'indice d'étanchéité de cette vanne ?
2. Ces électrovannes peuvent-elles être utilisées en continu pendant de longues périodes ?
Ces vannes ne doivent pas être alimentées pendant plus de 8 heures. Bien que la plupart ne dépassent pas 18 W de puissance, les bobines sont confinées et peuvent griller si elles sont alimentées trop longtemps. Nous recommandons l'utilisation d'un ventilateur d'ordinateur pour refroidir la bobine si un fonctionnement continu est nécessaire.
3. Combien de temps faut-il attendre entre deux utilisations consécutives de cinq heures de notre électrovanne ?
Il est recommandé de prévoir environ 20 minutes de refroidissement entre deux sessions de fonctionnement consécutives de 5 heures. Le temps de refroidissement exact peut varier en fonction de la température ambiante et des conditions de fonctionnement.
4. Peut-on l'utiliser pour l'eau potable ?
NON. Cette vanne à bille motorisée est en laiton, qui contient du plomb, et ne doit pas être utilisée pour l'eau potable.
5. Peut-elle être utilisée à l'extérieur ?
Bien que les électrovannes soient certifiées IP65, ce qui les rend résistantes aux projections d'eau, il est recommandé de les installer dans un boîtier de protection en cas d'installation permanente à l'extérieur afin de garantir leur durabilité.
Télécharger le manuel d'utilisation here
