INTRODUCTION
Une électrovanne est un composant clé des systèmes de contrôle des fluides, utilisés dans des applications comme l'irrigation, les moteurs à combustion et les systèmes pneumatiques. Il utilise un signal électrique pour activer une bobine solénoïde, générant un champ magnétique qui déplace un piston pour ouvrir ou fermer la valve. Cela permet un contrôle rapide et précis du débit de fluide ou de gaz, rendant les électrovannes essentielles au fonctionnement efficace du système. Notre dernière série de vannes solénoïdes semi-directes U.S. Solid a été repensée pour une meilleure efficacité, avec un design plus compact et une durabilité mécanique accrue.
CARACTÉRISTIQUES
DEMANDES
 | POLARITÉ Lorsqu'il s'agit de vannes équipées de deux fils, une caractéristique importante à noter est leur conception insensible à la polarité. Cela signifie que la valve actionnera correctement quel que soit le terminal auquel chaque fil est raccordé. Que le fil soit fixé au terminal positif (+) ou négatif (-) ne fait aucune différence dans le fonctionnement de la vanne. Cependant, il est essentiel d'être conscient que certaines unités de vannes comportent un fil de terre supplémentaire. Pour déterminer si votre valve a un fil de terre, vous devrez ouvrir le connecteur. Pour les vannes avec un fil de terre, la mise à la terre correcte est cruciale. |
SPÉCIFICATIONS

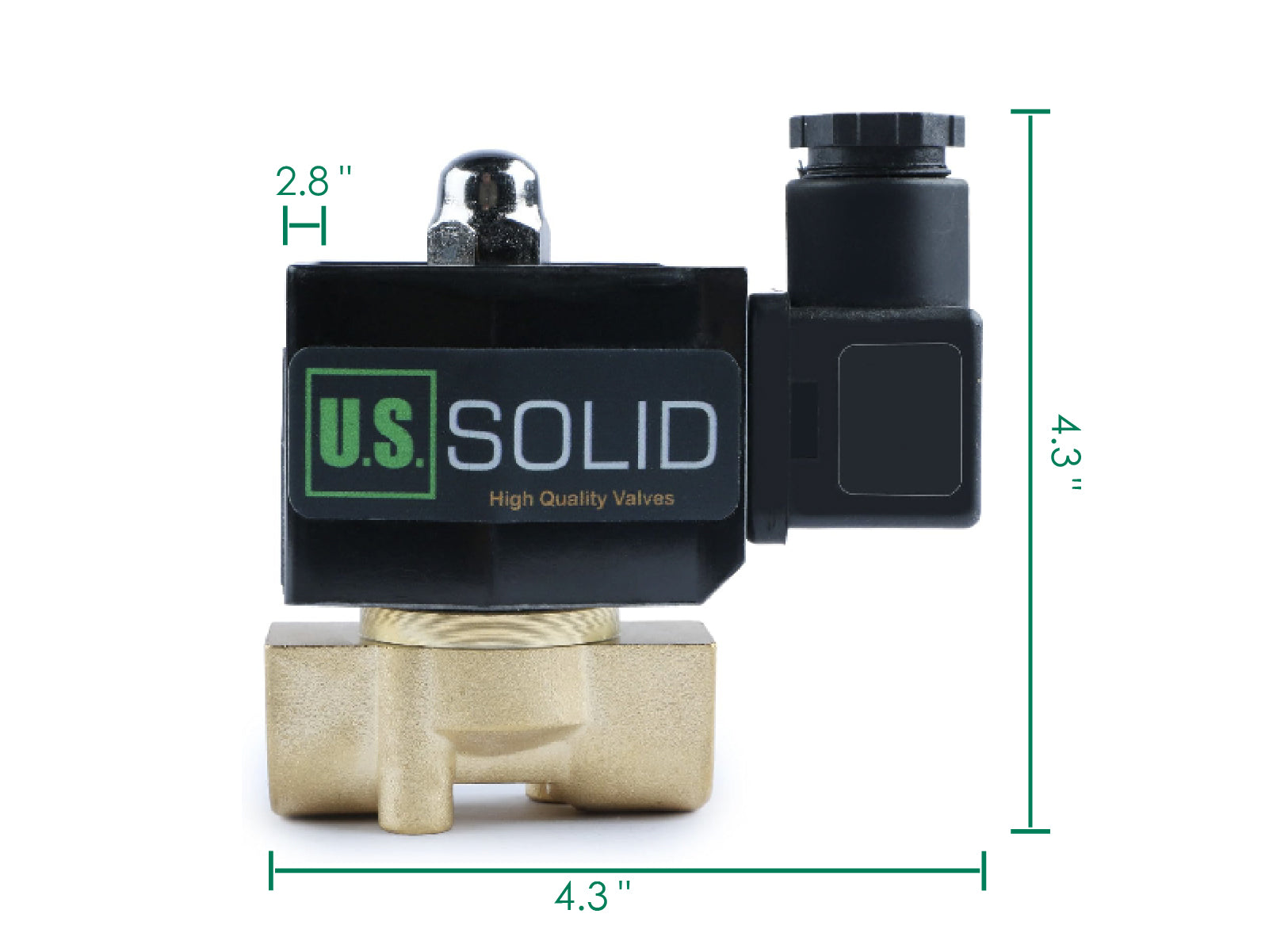

| Modèle | ÉTATS-UNIS-NSV00002 | Marque | U.S. Solide |
|---|---|---|---|
| Taille | 3/8" | Ouverture du flux | 4 mm |
| Matériau de la soupape | Laiton | Joint / Diaphragme / Sceau | VITON |
| Tension nominale | DC 12 V, ±10% | Actuellement | 1A |
| Puissance nominale | 22 W | Type d'opération | Vanne de levage directe |
| Niveau de protection | IP65 | Valeur de flux | 0,6 Cv |
| Plage de pression opérationnelle | 0 à 116 PSI / 0 à 0,8 MPa (pour l'air, l'eau); 0 à 72 PSI / 0 à 0,5 MPa (pour le pétrole) | Minimum opérationnel Température | 14 degrés Fahrenheit (-10 degrés Celsius) |
| Température maximale de fonctionnement | NPT | État d'exploitation | Fermé normalement |
Attributs des soupapes
Évaluation de la protection :
Les vannes ont un indice de protection IP65. Le premier chiffre 6 indique une étanchéité complète à la poussière. Le deuxième chiffre 5 signifie protection contre les jets d'eau de n'importe quelle direction. Ils sont adaptés à une variété d'environnements complexes, résistant efficacement à l'intrusion de poussière et d'eau pour assurer un fonctionnement fiable.
FAQ
1. Quelle est la cote d'étanchéité de cette valve?
Le boîtier du moteur est évalué à IP65 pour la protection contre les intrusions. S'il est installé en permanence à l'extérieur, il est recommandé de le placer sous un abri ou dans une boîte de protection pour éviter une exposition prolongée à la pluie.
2. Ces électrovannes peuvent-elles être utilisées en continu pendant de longues périodes?
Ces vannes doivent être sous tension pendant moins de 8 heures. Bien que la plupart n'excèdent pas 18W de puissance, les bobines sont dans une zone confinée et peuvent brûler s'ils sont sous tension pendant trop longtemps. Nous recommandons d'utiliser un ventilateur d'ordinateur pour garder la bobine au frais si un fonctionnement continu est nécessaire.
3. Combien de temps devriez-vous attendre entre deux utilisations consécutives de cinq heures de notre électrovanne ?
Il est recommandé de prévoir environ 20 minutes de temps de refroidissement entre deux séances de fonctionnement consécutives de 5 heures. Le temps exact de refroidissement peut varier en fonction de la température ambiante et des conditions de fonctionnement.
4.Est-ce que cela peut être utilisé pour l'eau potable?
Non, pas du tout. Cette vanne à bille motorisée est en laiton, qui contient du plomb, ne doit pas être utilisée pour l'eau potable.
5. Peut-on l'utiliser à l'extérieur?
Bien que les électrovannes aient une cote IP65, ce qui les rend résistants aux vaporisateurs d'eau, il est recommandé d'enfermer la valve dans un boîtier de protection si elle est installée en permanence à l'extérieur pour assurer une durabilité à long terme.
Télécharger le manuel d'utilisationici.
