Introduction

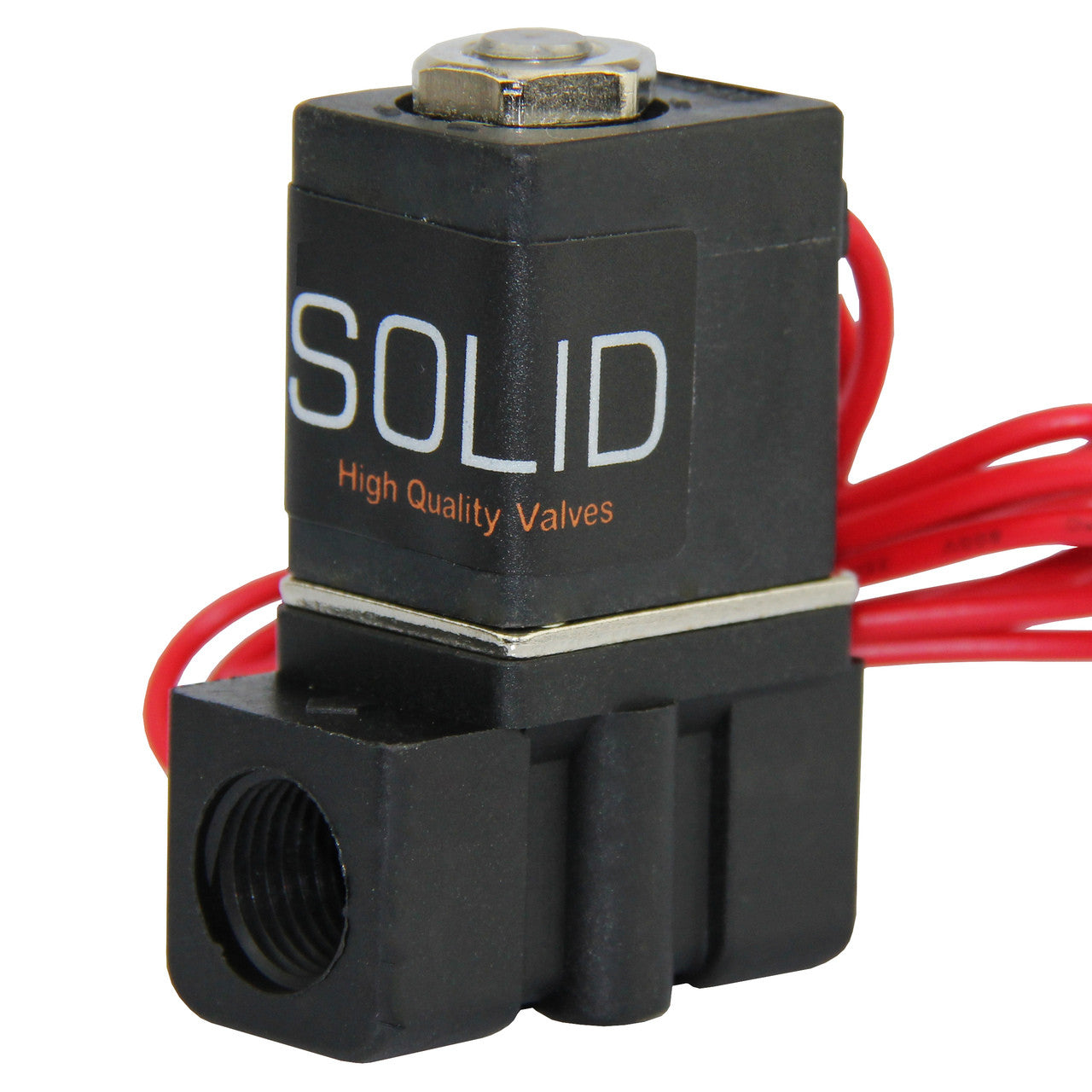

Une électrovanne est un composant essentiel des systèmes de contrôle des fluides. Elle est utilisée dans des applications telles que l'irrigation, les moteurs à combustion et les systèmes pneumatiques. Elle utilise un signal électrique pour activer une bobine, générant un champ magnétique qui actionne un piston pour ouvrir ou fermer la vanne. Cela permet un contrôle rapide et précis du débit de fluides ou de gaz, rendant les électrovannes essentielles au bon fonctionnement du système. Les clients ont choisi cette vanne polyvalente pour : des projets de bricolage, des applications à température modérée, le renouvellement de l'eau d'un aquarium, un avertisseur sonore ou la purge d'un réservoir d'air.
Applications
Caractéristiques
- Normalement fermé : Fermé hors tension, s'ouvre sous tension.
- NPT / Filetage G (1/4") : Filetage NPT (National Pipe Taper) et G (BSPP) pour s'adapter aux différentes normes internationales, assurant une étanchéité optimale avec teflon tape.
- Matériau du corps de vanne : Fabriqué en nylon technique. Non homologué pour l'eau potable.
- Temps de réponse rapide : Ouverture/fermeture en moins d'une seconde, avec une durée de vie de plus d'un million de cycles avec un entretien approprié.
- Démarrage à basse pression : Conçue pour un démarrage à basse pression, cette vanne peut fonctionner avec une pression minimale, inférieure à 0,1 bar, assurant une grande polyvalence en basse pression. conditions.
- Joint NBR : Doté d'un joint NBR résistant à l'huile, ce robinet offre une solution économique pour les carburants, les lubrifiants et les fluides hydrauliques dans des environnements à température modérée.
- Action directe : Simple, réponse rapide et fonctionne dès la pression nulle.
Manuel d'utilisation
Pour savoir comment utiliser ce produit, veuillez vous référer au user manual.
Données techniques
| Modèle | USS2-00050 | Taille du port | 1/4" | ||
| Type de fil | NPT / G | Matière du corps | Plastique technique en nylon | ||
| Type d'opération | Direct | Type de câblage | Fil conducteur | ||
| Mode de fonctionnement | Normalement fermé | Ouverture de flux | 2,5 mm | ||
| Valeur du flux | 0,23 Cv | Joint/Diaphragme/Joint d'étanchéité | NBR | ||
| Temps de fonctionnement | ≤1s | Tension nominale | CA 110 V / 220 V, ± 10 % | ||
| Indice de protection IP | IP65 | Pouvoir | 4 VA | ||
| Température de fonctionnement | 23℉-176℉ (-5℃-80℃) | Viscosité du liquide appropriée | 20 cst en dessous | ||
| Pression de service | Air/Eau/Gazole/Kérosène : 0-7 bar (0-101 PSI) ; Huile : 0-5 bar (0-72 PSI) | Médias appropriés | Air, eau, gazole, kérosène, etc. | ||
| Poids net | 0,22 livres | Dimensions du produit | 2,56 po x 1,57 po x 1,57 po | ||
Principe de fonctionnement
- Les électrovannes à action directe fonctionnent grâce à la force électromagnétique qui soulève directement le piston lorsqu'elles sont alimentées, permettant ainsi le passage du fluide. Un ressort les ramène en position fermée lorsqu'elles sont hors tension. Elles se caractérisent par une construction simple et une réponse rapide, mais sont limitées aux applications basse pression et faible débit, notamment les systèmes de vide.
-
Commandées par pilote Les électrovannes fonctionnent en ouvrant d'abord une petite vanne pilote lorsqu'elles sont alimentées, laquelle utilise ensuite la pression du système pour actionner la vanne principale. Lorsqu'elles sont hors tension, la vanne pilote se ferme et la vanne principale se réinitialise. Cette conception permet une commande efficace des systèmes haute pression et à grand débit avec une consommation d'énergie minimale, bien qu'elle nécessite une pression de fonctionnement minimale pour fonctionner correctement.
FAQ
Problème 1 : Quel matériau d'étanchéité, VITON ou NBR, est le plus adapté à une utilisation avec de l'essence, du kérosène ou d'autres produits pétroliers ?
VITON. C'est le meilleur choix en raison de son excellente résistance aux hautes températures, aux produits chimiques et aux carburants. Pour les applications exigeantes ou de longue durée, le VITON est plus performant que le NBR.
Problème 2 : Ces électrovannes peuvent-elles être utilisées en continu pendant de longues périodes ?
Ces vannes ne doivent pas être alimentées pendant moins de 8 heures. Bien que la plupart ne dépassent pas 18 W de puissance, les bobines sont confinées et peuvent griller si elles sont alimentées trop longtemps. Nous recommandons l'utilisation d'un ventilateur d'ordinateur pour refroidir la bobine si un fonctionnement continu est nécessaire.
Problème 3 : Combien de temps faut-il attendre entre deux utilisations consécutives de cinq heures de notre électrovanne ?
Il est recommandé de prévoir environ 20 minutes de temps de refroidissement entre deux sessions de fonctionnement consécutives de 5 heures. Le temps de refroidissement exact peut varier en fonction de la température ambiante et des conditions de fonctionnement.
Problème 4 : Quelle est la durée de vie d'une électrovanne ? Dernière ?
Avec une durée de vie de plus d'un million de cycles lorsqu'elle est correctement entretenue, la durée de vie réelle peut varier en fonction de facteurs tels que les conditions de fonctionnement, le type de fluide, la pression, la température et les pratiques d'entretien.
Problème 5 : Peut-on l'utiliser pour l'eau potable ?
NON. Cette électrovanne est fabriquée en nylon technique, un plastique contenant du plomb ; elle ne doit pas être utilisée pour l'eau potable.
Problème 6 : Peut-on l'utiliser à l'extérieur ?
Bien que les électrovannes soient certifiées IP65, ce qui les rend résistantes aux projections d'eau, il est recommandé de les installer dans un boîtier de protection si elles sont installées de façon permanente à l'extérieur afin de garantir leur durabilité.
Problème 7 : Que signifie la flèche sur Que peut-on lire sur le corps de la vanne ?
La flèche sur la vanne indique le sens d'écoulement. La plupart des vannes U.S. Solid sont unidirectionnelles, c'est-à-dire qu'elles sont conçues pour fonctionner correctement uniquement lorsque le fluide circule dans le sens de la flèche. Si elles sont installées dans le sens inverse, la vanne risque de ne pas fonctionner correctement (par exemple, une vanne normalement fermée peut ne pas se fermer).
Problème 8 : Quelle est la différence entre NF (Normalement Fermé) et NO (Normalement Ouvert) ?
- Normalement Fermé (NF) : La vanne reste fermée hors tension et ne s'ouvre que lorsqu'elle est alimentée. Idéale pour les applications nécessitant une fermeture sécurisée.
- Normalement Ouvert (NO) : La vanne reste ouverte hors tension et ne se ferme que lorsqu'elle est alimentée. Idéale pour les applications nécessitant une ouverture sécurisée. Applications.
CÂBLAGE
Polarité
Pour les vannes à 2 fils, la vanne s'actionnera quelle que soit la borne à laquelle chaque fil est connecté (+ ou -). Certains modèles, comme ceux illustrés à gauche, comportent un fil de terre. Ouvrez le connecteur et recherchez le symbole de terre, indiqué dans le coin de la figure. Pour les vannes avec un fil de terre, assurez-vous de les mettre à la terre. Pour les deux autres fils, la vanne s'actionnera quelle que soit la borne à laquelle chaque fil est connecté (+ ou -).
*Important : Les coches (√) indiquent une compatibilité conditionnelle ; les croix (×) indiquent une incompatibilité totale.
