Vanne à bille électrique modulante 1 1/4", 24 V CC, robuste, 3 pièces, acier inoxydable 304, commande proportionnelle 4-20 mA avec retour de position

INTRODUCTION

Cette solution de régulation de débit haut de gamme intègre une vanne à bille robuste en acier inoxydable 3 pièces et un actionneur électrique haute performance. Conçue pour une fiabilité et une précision optimales, elle constitue une solution matérielle complète pour les systèmes automatisés, offrant une durabilité supérieure, une intégration parfaite et une maintenance simplifiée dans les environnements industriels exigeants.

CARACTÉRISTIQUES

• Construction avec des matériaux de qualité supérieure : Fabriqué en acier inoxydable 304 de haute qualité, le corps de la vanne est extrêmement résistant à la corrosion, ce qui le rend adapté à la manipulation d'acides faibles, d'alcalis faibles, de solvants chimiques et d'eau.

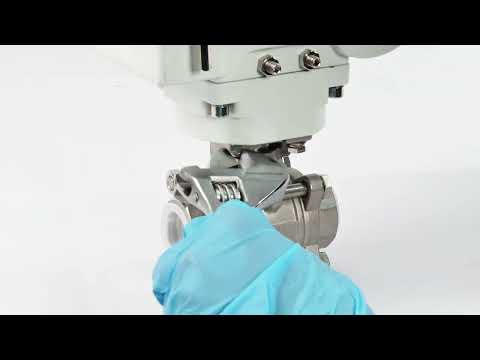

• Conception en 3 pièces facilitant la maintenance : La conception innovante du corps en 3 pièces permet une maintenance en ligne simplifiée. Les composants internes peuvent être nettoyés ou remplacés sans déconnecter les tuyaux, ce qui contribue à réduire les temps d'arrêt et les coûts de maintenance.

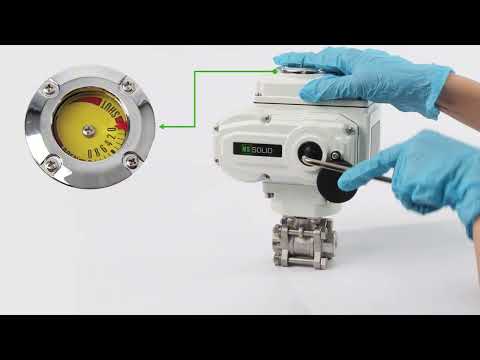

• Haute pression et Efficacité optimale à passage intégral : La configuration à passage intégral contribue à minimiser les pertes de charge et à maintenir un débit optimal dans les systèmes haute pression. Prêt pour l'automatisation intelligente : Les interrupteurs de fin de course intégrés et le retour d'information de position prennent en charge l'intégration avec un automate programmable, la commande à distance, la surveillance en temps réel et le fonctionnement automatisé. Fiabilité du couple élevé : Un moteur compact et robuste fournit un couple constant de 50 Nm pour un fonctionnement fiable à passage intégral et une étanchéité parfaite. Sécurité renforcée Verrouillage automatique : L’actionneur est doté d’un mécanisme de verrouillage automatique pour un fonctionnement stable et d’un port de commande manuelle permettant une intervention contrôlée en cas de panne de courant ou d’urgence. Robustesse en extérieur : Un boîtier en aluminium recouvert de polyester thermolaqué offre une résistance à la corrosion et aux intempéries. Protection avancée des circuits : La carte PCBA interne est traitée avec un mastic protecteur pour prévenir les dommages causés par l’humidité, la condensation et les courts-circuits. APPLICATIONS

  SCHÉMAS DE CÂBLAGE

  • Commande modulante multi-signaux : Accepte les signaux d'entrée CC 4-20 mA, 1-5 V ou 0-10 V pour un positionnement automatique.
  • Commande modulante précise 4-20 mA : Reçoit un signal de commande standard de 4-20 mA et positionne automatiquement la vanne pour une régulation de débit fluide et fiable.
  • Positionnement électronique automatique : Le positionneur électronique compare en permanence la consigne à la position réelle de la vanne, puis ajuste l'actionneur si nécessaire pour maintenir l'ouverture cible.
  • Retour d'information de position 4-20 mA en temps réel : Envoie un retour d'information sur la position réelle de la vanne à un automate programmable, un système de contrôle-commande distribué ou un contrôleur de processus compatible pour une surveillance à distance et une vérification de la commande simplifiées.
  • Boucle fermée Précision de position : Un potentiomètre de retour de position à trois fils suit en continu la course de la vanne, assurant une modulation stable et répétable sur toute la course de 0 à 100 %. Alimentation 24 V CC : Conçu pour un fonctionnement en 24 V CC, avec des bornes d'alimentation positive (+) et négative (−) clairement identifiées pour une installation simplifiée. SPÉCIFICATIONS :

    Modèle	USS-HDBV00044	Marque	U.S. Solid
    Taille	1 1/4"	Type de câblage	Type E : Type modulant avec servocontrôleur intégré
    Matériau de la vanne	304SS	Joint à bille	PTFE
    Temps de fonctionnement	8 secondes	Tension de fonctionnement	24 V CC
    Puissance maximale	9,5 W	Couple maximal	50 N m
    Pression moyenne maximale	1,6 MPa	Plage de températures du fluide d'écoulement	-30°C à 180°C
    Espérance de vie	30 000 à 50 000 cycles	Type d'alésage	Port complet
    Type de fil	NPT	État de fonctionnement	Restez en position
    Plage de température ambiante	-30°C à 60°C	Indice de protection du boîtier	IP65

  AVERTISSEMENTS : Comportement en cas de coupure de courant : Cette vanne conserve sa position actuelle en cas de coupure de courant. Elle ne revient pas automatiquement à une position prédéfinie. Adaptation de tension requise : La tension d'alimentation doit correspondre exactement à la tension nominale de l'actionneur. Une tension incorrecte peut endommager l'appareil de façon permanente.
• Circuit d'alimentation dédié : Chaque actionneur nécessite sa propre alimentation protégée par fusible. Ne connectez pas plusieurs actionneurs en parallèle.
• Coupez l'alimentation avant toute intervention : Coupez toujours l'alimentation avant tout câblage, maintenance ou utilisation de la commande manuelle.
• Résistance aux intempéries IP65 : Convient à une utilisation en extérieur, mais une protection supplémentaire est recommandée pour les installations extérieures permanentes.
• Faible consommation d'énergie : L'énergie est consommée uniquement lors de l'ouverture et de la fermeture. Aucune énergie n'est consommée lorsque l'appareil est complètement ouvert ou complètement fermé.
Installation par un professionnel recommandée : L'installation doit être effectuée par un personnel qualifié connaissant les systèmes de commande électrique.
