Introduction
Les vannes à bille motorisées de la série USS-MBV représentent la deuxième génération de vannes à bille motorisées de U.S. Solid. Elles sont très économes en énergie, ne consommant de l'énergie que lors de l'ouverture et de la fermeture, ce qui prend généralement 6 à 8 secondes. Contrairement aux électrovannes, qui nécessitent une énergie continue pour maintenir leur position, les vannes à bille motorisées restent en place avec une faible consommation d'énergie une fois complètement ouvertes ou fermées, éliminant ainsi tout risque de surchauffe. Cependant, elles ne conviennent pas aux applications nécessitant une ouverture et une fermeture rapides, pour lesquelles les électrovannes sont généralement préférées. Le modèle à retour automatique à 2 fils est conçu pour un fonctionnement à sécurité intégrée. Il change d'état lorsqu'il est alimenté et revient à son état par défaut en cas de coupure de courant, garantissant ainsi un fonctionnement à sécurité intégrée.
Applications
Caractéristiques
- Normalement fermé : Fermé hors tension, s'ouvre sous tension.
- Passage intégral : Débit maximal, aucune restriction.
- Large plage de tension : Compatible 9-36 V CA/CC
- NPT / Filetage G (3/4") : Filetage NPT (National Pipe Taper) et G (BSPP) pour s'adapter aux différentes normes internationales, assurant une étanchéité optimale avec teflon tape.
- Matériau : Laiton : Contient du plomb ; ne convient pas à l'eau potable.
- Retour automatique à 2 fils : Retour automatique à la position par défaut en cas de coupure de courant.
- 3 indicateurs d'état : Ouvert, fermé et bloqué.
- Temps d'ouverture/fermeture : 6-8 s Secondes
Manuel d'utilisation
Pour apprendre à utiliser ce produit, veuillez consulter le user manual ou regarder la vidéo tutorial videos.
Conception améliorée
Le nouveau modèle bleu est la version avancée de notre vanne classique, avec des améliorations clés dans :
- Durabilité accrue : Boîtier de conception nouvelle, nettement plus robuste et résistant à l'usure.
- Étanchéité supérieure : Conception d'étanchéité améliorée minimisant les fuites et garantissant une intégrité à long terme.
- Efficacité accrue : Fonctionnement optimisé réduisant la consommation d'énergie et, par conséquent, les coûts d'exploitation.
Données techniques

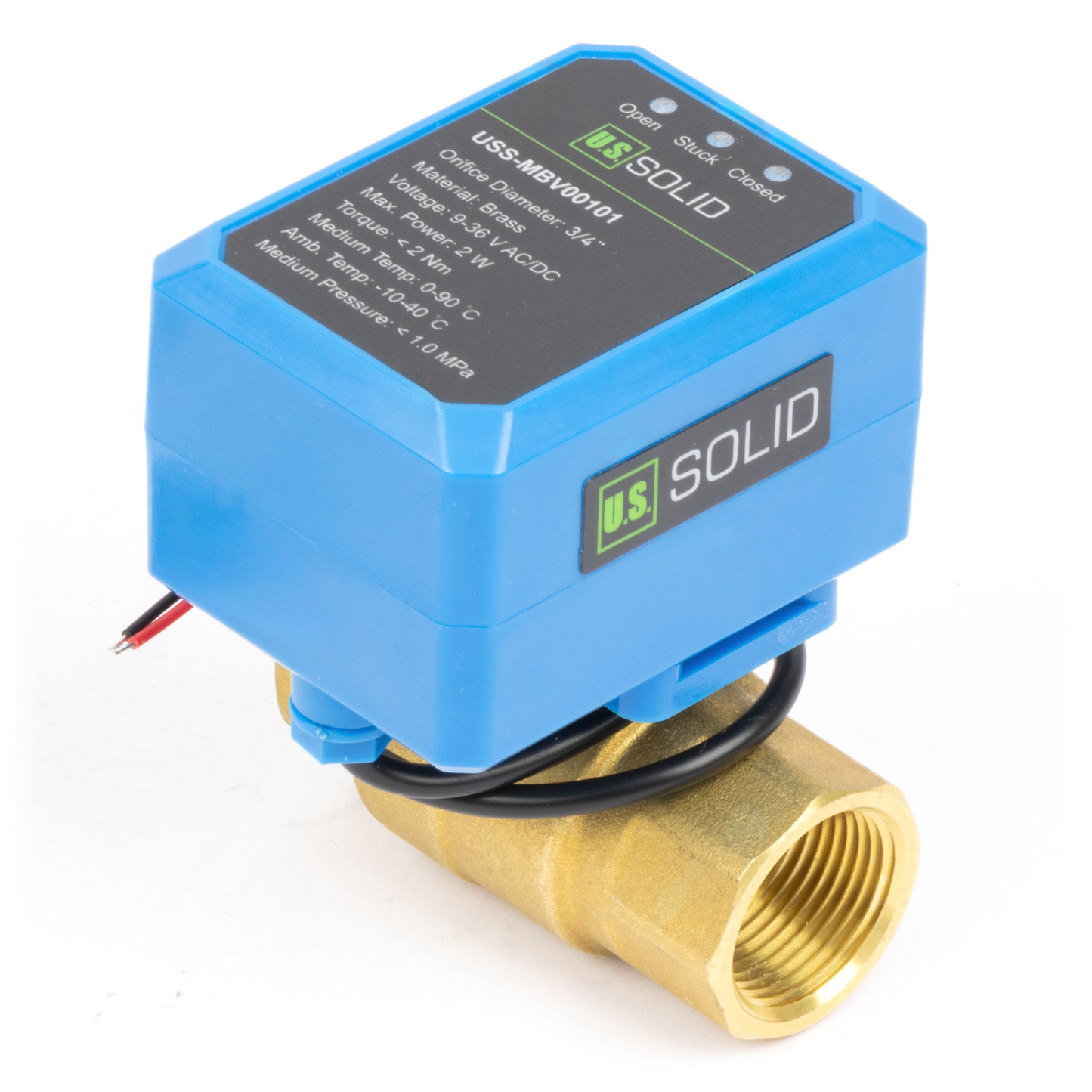

| Modèle | USS-MBV00101 | Nom du produit | Vanne à bille motorisée | ||
| Type d'alésage | Port complet | Espérance de vie | 80 000 à 100 000 cycles | ||
| Indicateurs d'état | 3 : Ouvert, fermé et bloqué | Ouverture de flux | 20 mm | ||
| Type de fil | NPT / G | État de fonctionnement | Normalement fermé | ||
| Taille | 3/4" | Type de câblage | Retour automatique à 2 fils | ||
| Matériau de la vanne | Laiton | Joint à bille | PTFE | ||
| Temps de fonctionnement | 6 à 8 secondes | Tension de fonctionnement | AC/DC 9-36V | ||
| Puissance maximale | 5W | Couple maximal | 2 N·m | ||
| Température moyenne | 32℉ à 194℉ | Température ambiante | 23℉ à 104℉ | ||
| Pression moyenne maximale | 145 PSI (1,0 MPa) | Médias compatibles | Eau, air, pétrole et gaz | ||
| Poids net | 1,06 lb | Dimensions du produit | 3,86 po x 2,83 po x 2,80 po | ||
*Pour afficher le tableau complet sur mobile, veuillez glisser votre doigt vers la gauche ou la droite sur l'écran.
Problème 1 : Quelle est la différence entre NF (Normalement Fermé) et NO (Normalement Ouvert) ?
- Normalement Fermé (NF) : La vanne reste fermée hors tension et ne s’ouvre que lorsqu’elle est alimentée. Idéale pour les applications à sécurité intégrée nécessitant une fermeture.
- Normalement Ouvert (NO) : La vanne reste ouverte hors tension et ne se ferme que lorsqu’elle est alimentée. Idéale pour les applications à sécurité intégrée nécessitant une ouverture.
Problème 2 : Quelle est la différence entre un passage intégral et un passage standard ?
- Passage intégral : Adapté au diamètre du tuyau, restriction de débit minimale, idéal pour un débit élevé et une faible perte de charge.
- Passage standard : Plus petit que le diamètre du tuyau, résistance plus élevée, convient aux besoins généraux de débit et de pression.
Problème 3 : Ce produit peut-il être utilisé pour l'eau potable ?
NON. Cette vanne à bille motorisée est en laiton, qui contient du plomb ; elle ne doit pas être utilisée pour l'eau potable.
Problème 4 : Pour les vannes à retour automatique, quel est le temps de fonctionnement minimal requis pour le stockage électrique afin de permettre la fermeture en cas de coupure de courant ?
Pour garantir la fonction de réinitialisation automatique en cas de coupure de courant, il est essentiel d'alimenter l'appareil pendant environ une minute afin de charger le condensateur (2 fils). Vannes à bille motorisées à retour automatique.
Problème 5 : Cette vanne est-elle compatible avec le propane ?
Oui, nos vannes à bille motorisées sont compatibles avec le propane.
Problème 6 : Comment câbler une vanne à bille motorisée à retour automatique à 2 fils ?
- CC : Connectez le fil rouge à la borne positive (+) et le fil noir à la borne négative (-) pour ouvrir la vanne. Déconnectez l'un ou l'autre fil pour fermer la vanne.
- CA : Connectez un fil à la borne positive (+) et l'autre à la borne négative (-) pour ouvrir la vanne. Déconnectez l'un ou l'autre fil pour fermer la vanne.
CÂBLAGE
Remarque : Le produit présenté dans le GIF de démonstration peut différer du produit réel de cette liste (par exemple, différences entre les types normalement ouvert (NO) et normalement fermé (NF)). Ceci est normal, et le GIF est destiné à illustrer la méthode de câblage d'une vanne à bille motorisée à retour automatique à 2 fils.
Précautions
- Pour les modèles à 2 fils à polarité inversée et à 3 fils, la vanne est hors tension lorsqu'elle est complètement ouverte ou fermée. D'autres modèles peuvent utiliser une La consommation d'énergie est négligeable lorsque la vanne est complètement ouverte. Le modèle à 5 fils consomme de l'énergie lorsqu'il est fermé afin de maintenir les voyants lumineux allumés. Consultez la fiche technique pour plus d'informations.
- Les vannes décrites dans cette fiche ne sont pas conçues pour une utilisation manuelle. Toute tentative de manipulation pourrait endommager la vanne ou provoquer des blessures.
- Seuls les modèles à retour automatique se referment en cas de coupure de courant. Tous les autres modèles restent dans leur position actuelle. Si cela vous préoccupe, envisagez l'achat d'un modèle à retour automatique.
- Ces vannes sont conçues avec des dispositifs de limitation de puissance, ce qui leur permet d'être alimentées en continu sans risque de surchauffe. Toutefois, veillez toujours à une installation correcte et au respect des consignes du fabricant pour garantir un fonctionnement en toute sécurité.
