Introduction

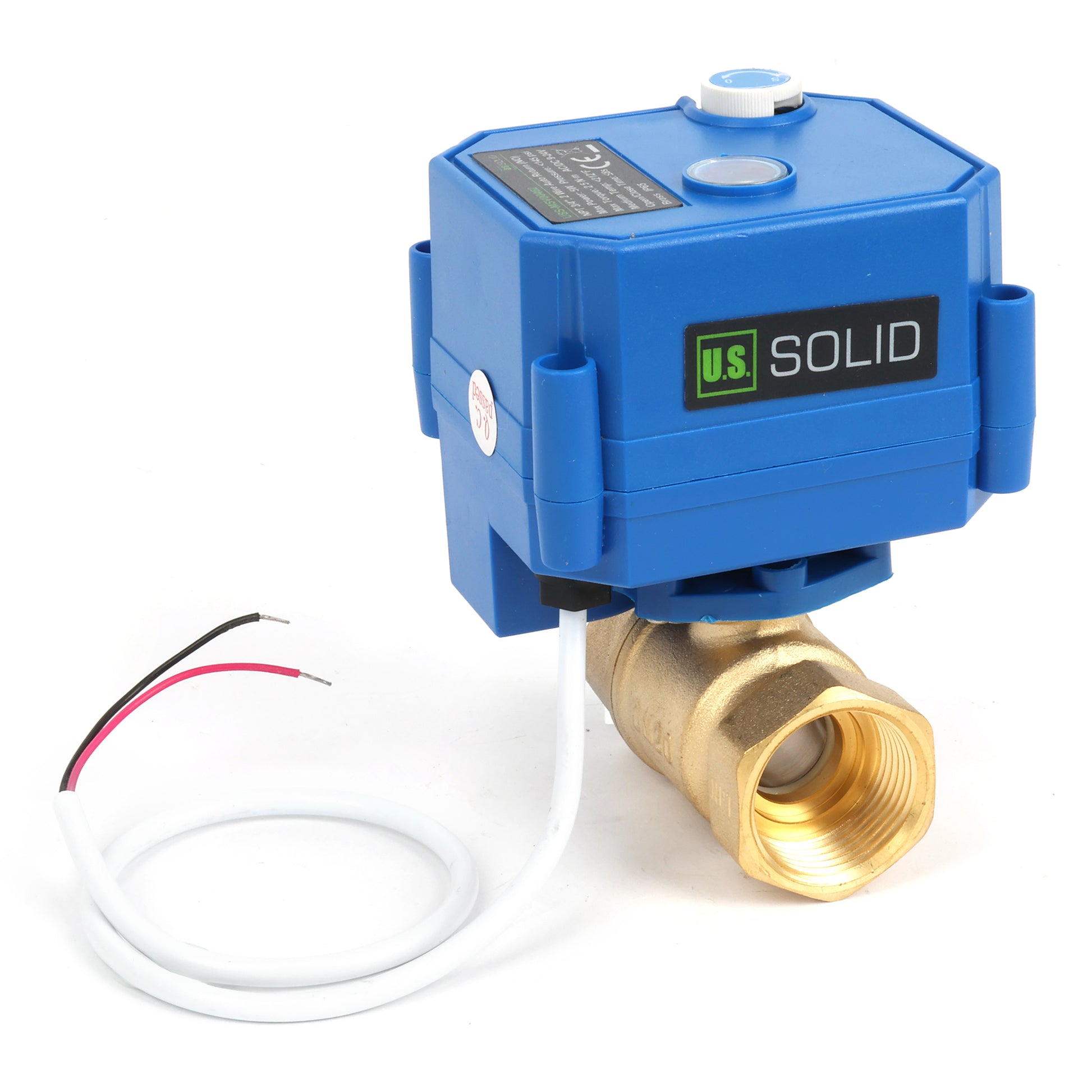

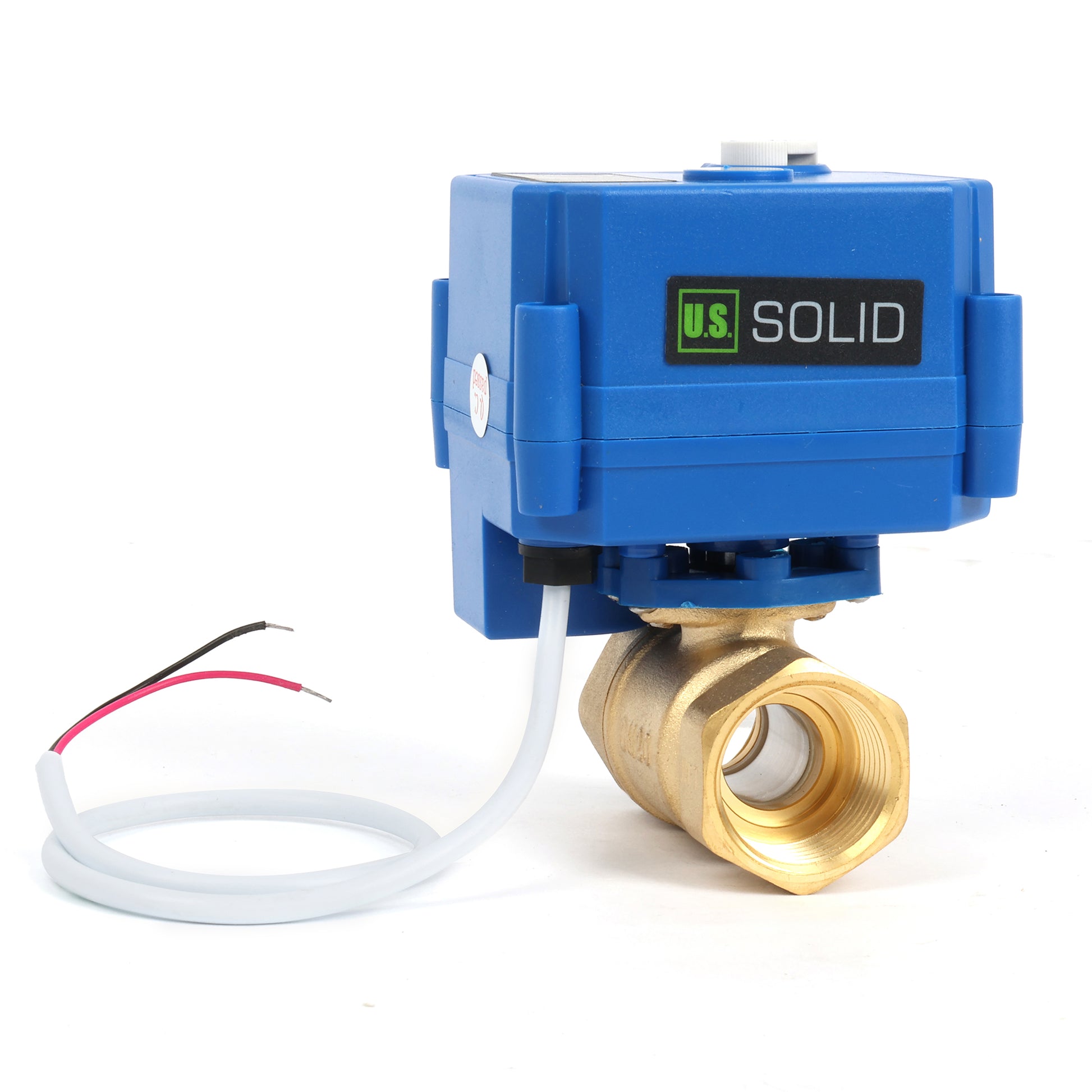

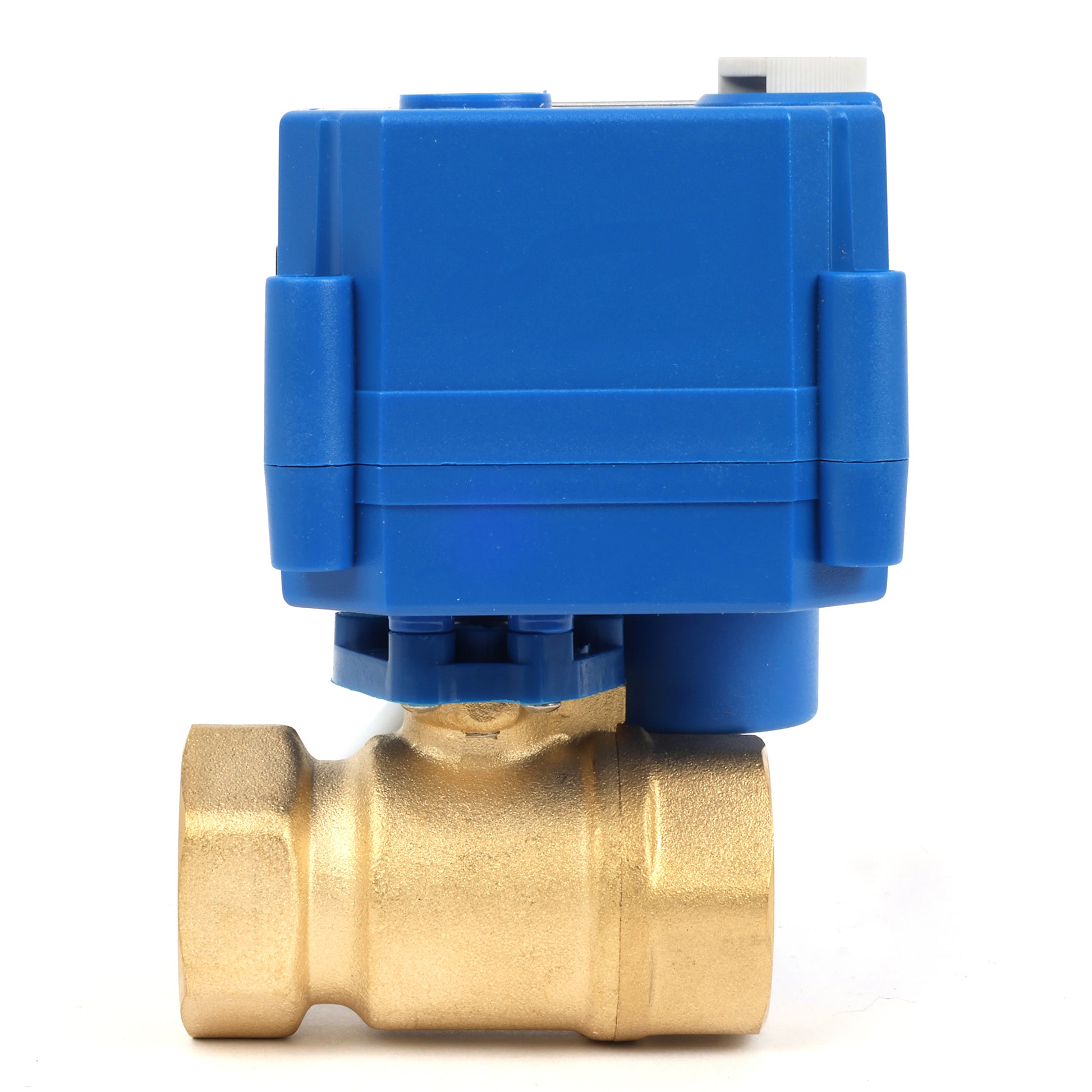

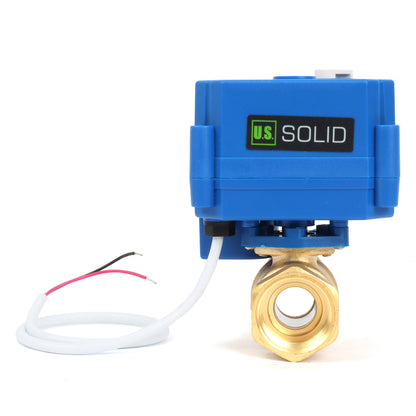

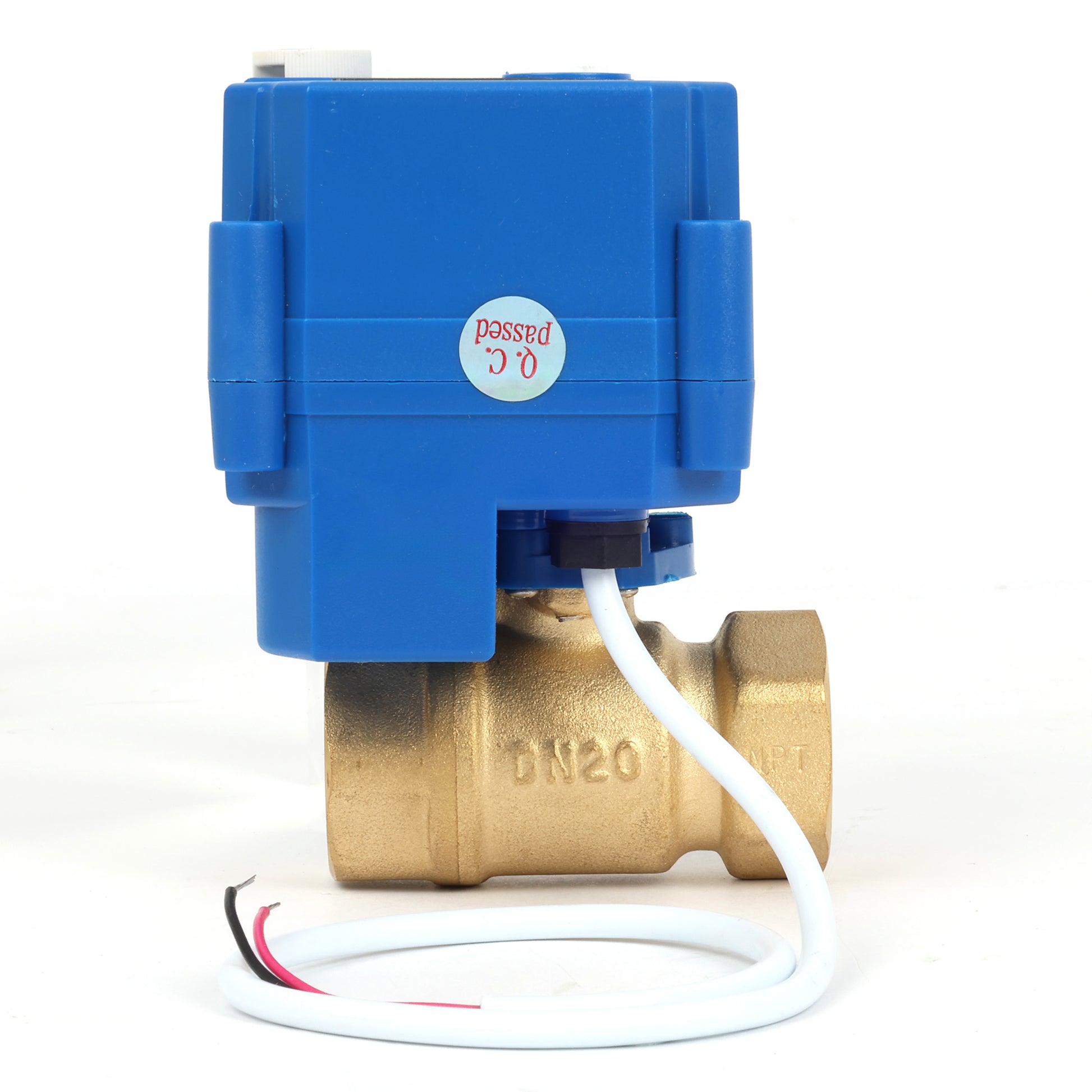

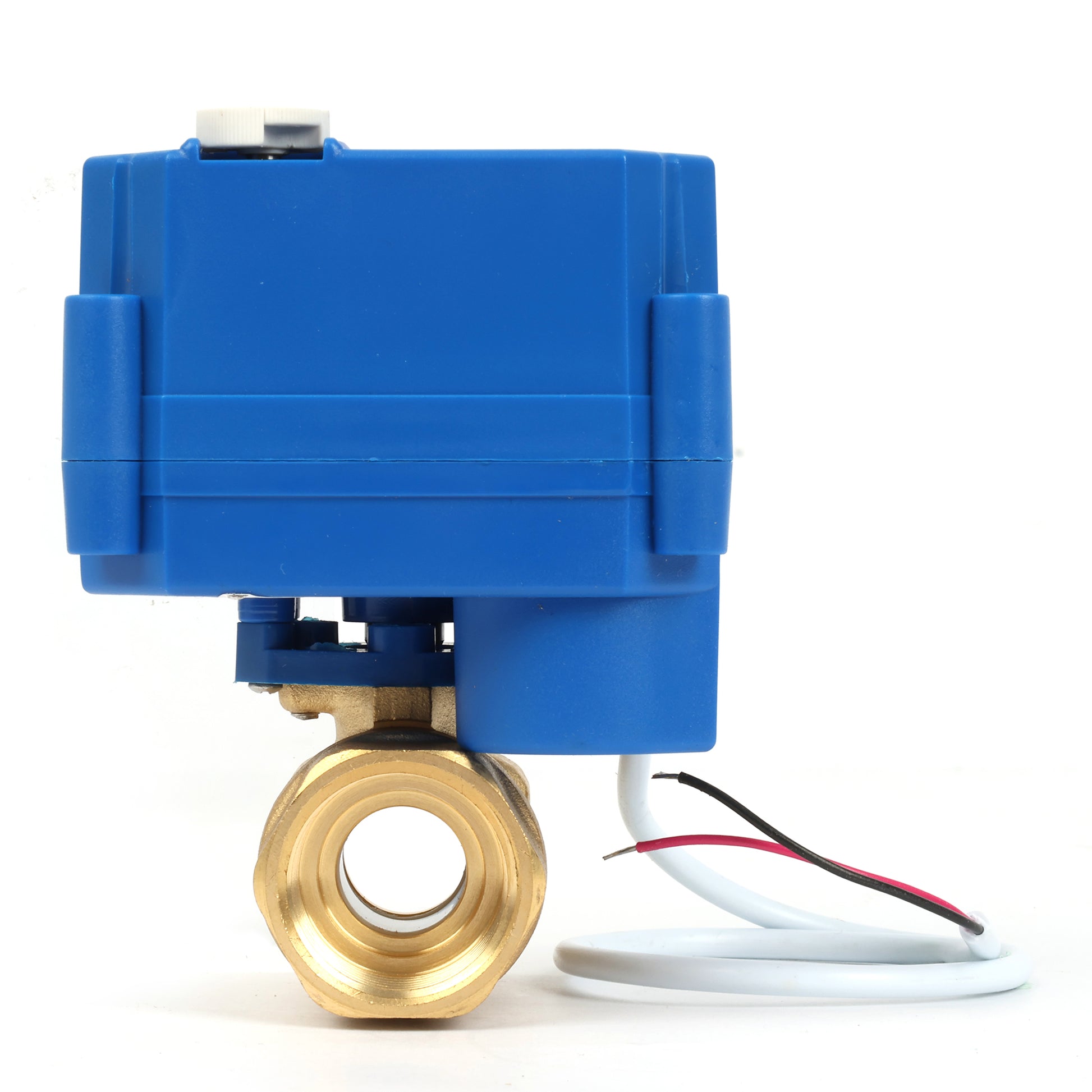

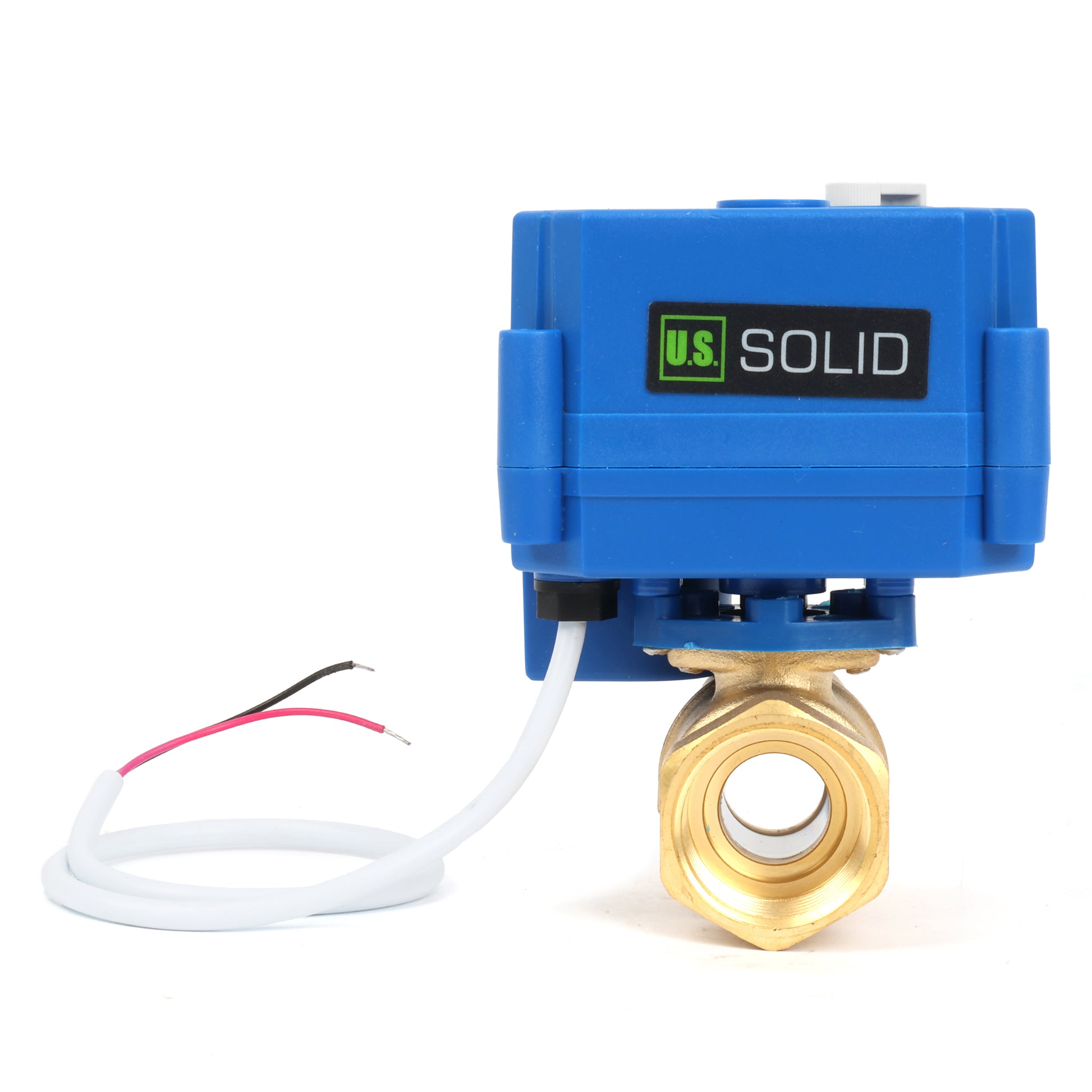

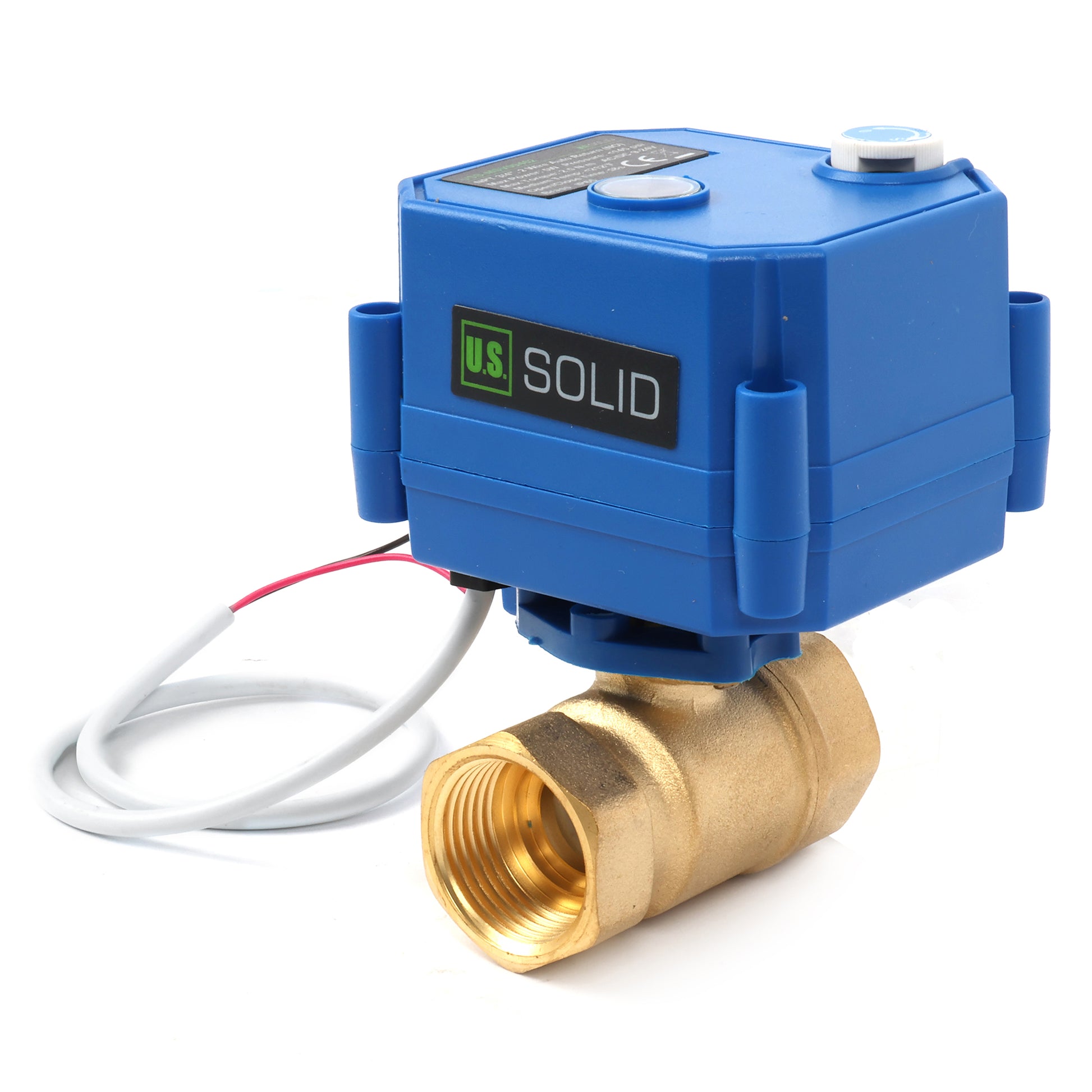

Les vannes à boisseau sphérique motorisées sont des équipements essentiels dans de nombreuses applications. Ce modèle s'ouvre et se ferme en 6 à 8 secondes et reste dans sa nouvelle position en consommant très peu d'énergie. C'est une différence majeure entre les vannes à boisseau sphérique motorisées et de nombreuses électrovannes. La plupart des électrovannes sont alimentées en continu lorsqu'elles sont dans une nouvelle position, tandis que les vannes à boisseau sphérique motorisées ne consomment de l'énergie que lors du passage de l'ouverture à la fermeture, ou inversement. Cette série est dotée d'une fonction de retour automatique à 2 fils et d'une fonction manuelle, permettant aux utilisateurs de forcer l'état de la vanne à l'aide d'un bouton rotatif en cas de coupure de courant ou lors du dépannage du système. Elle offre ainsi une flexibilité d'utilisation exceptionnelle et une sécurité renforcée en cas d'urgence.
Applications
Caractéristiques
- Ouverture normale : Ouverte hors tension, se ferme sous tension.
- NPT / Filetage G : NPT (National Pipe Taper) et G (BSPP) pour répondre aux différentes spécifications internationales, assurant une étanchéité optimale avec teflon tape.
- Matériau du corps de vanne : Fabriqué en laiton. Ne convient pas aux applications d'eau potable, mais offre des performances comparables à l'acier inoxydable à moindre coût.
- 9 V-24 V CA/CC : Fonctionne efficacement sur toute la plage de tension ; cette vanne à bille motorisée ouvre ou ferme la vanne en 6 à 8 secondes. Retour automatique 2 fils : Connexion simple à deux fils ; retour automatique en position de sécurité en cas de coupure de courant.
- Fonction manuelle : Permet une actionnement d'urgence via une poignée dédiée, garantissant une ouverture ou une fermeture rapide de la vanne sans alimentation électrique.
Manuel d'utilisation
Pour apprendre à utiliser ce produit, veuillez vous référer au user manual ou au tutorial video.
Données techniques

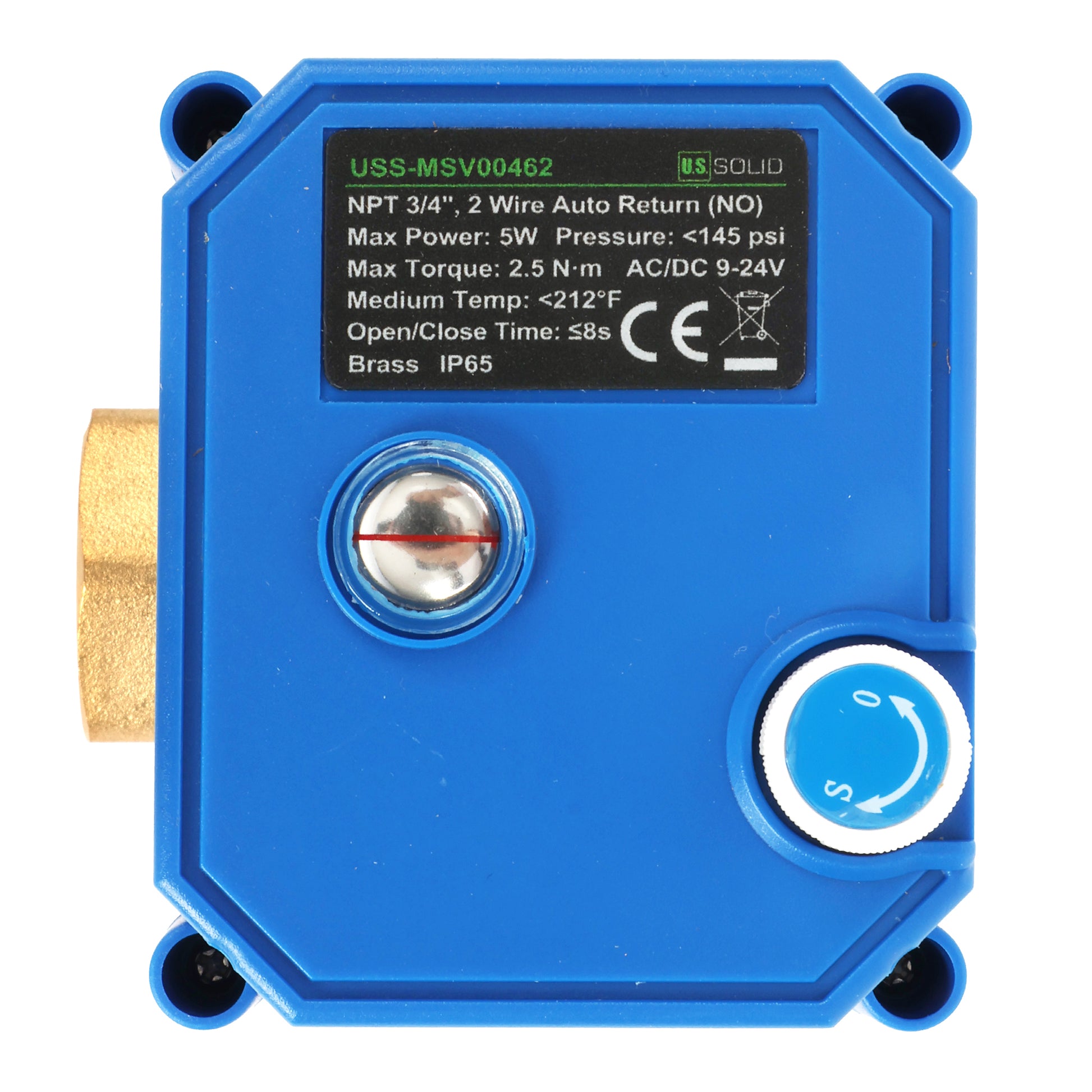

| Modèle | USS-MSV00462 | Taille du port | 3/4" | ||
| Type de fil | NPT/G | Matière du corps | Laiton | ||
| Couple maximal | 2,5 N·m | Type de câblage | Retour automatique à 2 fils | ||
| Mode de fonctionnement | Normalement ouvert | Ouverture de flux | 15 mm | ||
| Type d'alésage | Port standard | Joint/Diaphragme/Joint d'étanchéité | PTFE | ||
| Temps de fonctionnement | ≤8s | Tension nominale | AC/DC 9-24V | ||
| Indice de protection IP | IP65 | Puissance maximale | 5W | ||
| Température de fonctionnement | 32℉-194℉ (0℃-90℃) | Espérance de vie | 80 000 à 100 000 cycles | ||
| Pression moyenne maximale | 145 PSI (1,0 MPa) | Médias appropriés | Eau, air, pétrole et gaz | ||
| Poids brut | 1,1 lb | Dimensions de l'emballage | 4,65 po x 3,62 po x 3,59 po | ||
*Pour afficher le tableau complet sur mobile, veuillez glisser votre doigt vers la gauche ou la droite sur l'écran.
FAQ
Problème 1 : Quelle est la différence entre NF (Normalement Fermé) et NO (Normalement Ouvert) ?
- Normalement Fermé (NF) : La vanne reste fermée hors tension et ne s'ouvre que lorsqu'elle est alimentée. Idéale pour les applications à sécurité intégrée.
- Normalement Ouvert (NO) : La vanne reste ouverte hors tension et ne se ferme que lorsqu'elle est alimentée. Idéal pour les applications à sécurité intégrée nécessitant une ouverture.
Problème 2 : Quelle est la différence entre un passage intégral et un passage standard ?
- Passage intégral : Correspond au diamètre du tuyau, restriction de débit minimale, idéal pour un débit élevé et une faible perte de charge.
- Passage standard : Plus petit que le diamètre du tuyau, résistance plus élevée, convient aux besoins généraux de débit et de pression.
Problème 3 : Peut-on l'utiliser pour l'eau potable ?
NON. Cette vanne à bille motorisée est en laiton, qui contient du plomb ; elle ne doit pas être utilisée pour l'eau potable.
Problème 4 : Pour les vannes à retour automatique, quel est le temps d'ouverture minimal requis pour le stockage électrique afin de permettre la fermeture ? Que se passe-t-il en cas de coupure de courant ?
Pour garantir la réinitialisation automatique en cas de coupure de courant, il est essentiel d'alimenter l'appareil pendant environ une minute afin de charger le condensateur des vannes à bille motorisées à retour automatique à 2 fils.
Problème 5 : Comment câbler une vanne à bille motorisée à retour automatique à 2 fils ?
Connectez le fil rouge à la borne positive (+) et le fil noir à la borne négative (-) pour ouvrir la vanne. Déconnecter l'un ou l'autre fil fermera la vanne.
Fonctionnement manuel
Ligne rouge
La vanne est complètement fermée lorsque la ligne rouge de l'indicateur de position 2 pointe vers « FERMÉ » (verticalement au tuyau). De même, la vanne est complètement ouverte lorsqu'elle pointe vers « OUVERT » (parallèlement au tuyau).
Étapes
- Avant toute manœuvre manuelle, assurez-vous que la vanne est hors tension.
- Tout d'abord, tirez doucement sur le volant. En le tournant, vous ouvrirez ou fermerez le passage. Vous sentirez une légère résistance ; si vous ne parvenez pas à le soulever, essayez de le faire tourner pour ajuster sa position.
- N'exercez pas une force excessive. Pendant la rotation, surveillez la ligne rouge dans la fenêtre indicatrice pour éviter toute surtension. Après avoir terminé la manœuvre manuelle, appuyez sur le volant pour assurer le bon fonctionnement de la fonction électrique. Pour les modèles à 2 fils à polarité inversée et à 3 fils, la vanne est hors tension lorsqu'elle est complètement ouverte ou fermée. Les autres modèles peuvent consommer une quantité négligeable d'énergie lorsqu'ils sont complètement ouverts, et le modèle à 5 fils consomme de l'énergie lorsqu'il est fermé pour maintenir les voyants lumineux allumés. Consultez la fiche technique pour plus d'informations. Seuls les modèles à retour automatique reviennent en position fermée en cas de coupure de courant. Tous les autres modèles restent dans leur position actuelle. Si cela vous préoccupe, envisagez l'achat d'un modèle à retour automatique.
- Ces vannes sont conçues avec des dispositifs de limitation de puissance, ce qui leur permet d'être alimentées en continu sans risque de surchauffe. Toutefois, veillez toujours à une installation correcte et au respect des consignes du fabricant pour garantir un fonctionnement sûr.
*Important : Les coches (√) indiquent une compatibilité conditionnelle ; les croix (×) indiquent une incompatibilité totale.
